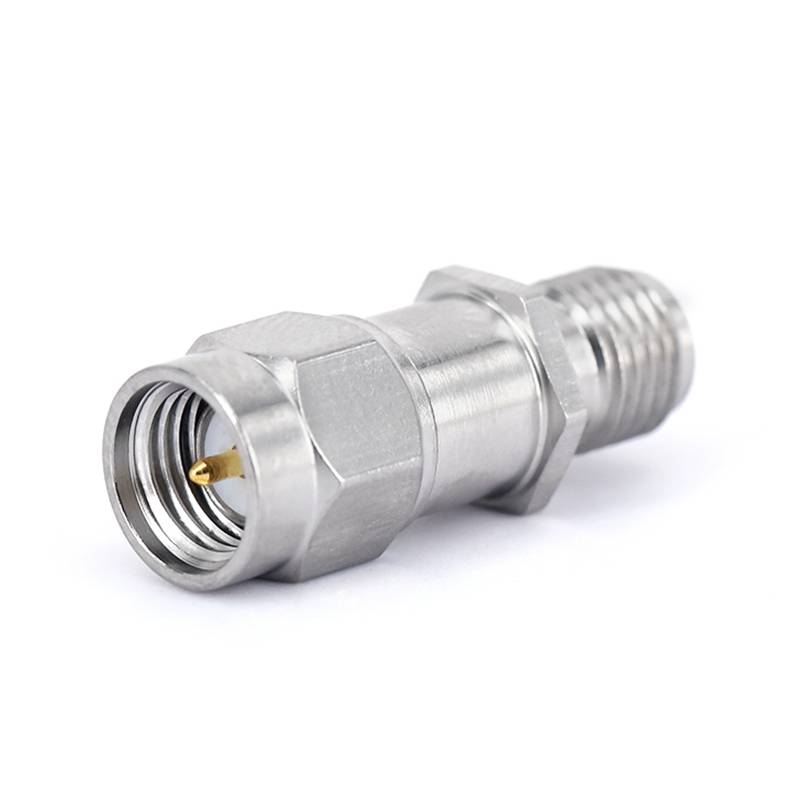

Belső egyenáramú blokkok

A DC blokk alapvető funkciója annak megakadályozása, hogy az egyenáramú (DC) jelek áthaladjanak, miközben lehetővé teszik a váltakozó áram (AC) jelek, különösen a rádiófrekvenciás (RF) jelek, hogy simán áthaladjanak . Ez a tulajdonság sok áramkörben nagy jelentőséggel bír, mivel a DC -jelek elõzõ részét képezik, mint például az összetevõk, például az összetevõkből, mint például a károsodások, az összetevõkből, mint például az összetevõk, az összetevõkből, mint például a károsodások, az összetevõkből, mint például a károsodások, az összetevõkből, mint például a károsodásokból, mint például a károsodásokból, mint például. közvetlen áram, és elkerüli a DC torzítás interferenciáját az RF jelek normál átvitelével .

Néhány alkalmazási forgatókönyv esetében, amelyek megkövetelik a koaxiális kábelekhez való csatlakozást, az RF DC blokkokat koaxiális csomagolással használják .. Ez a csomagolási űrlap kiváló RF teljesítményt és anti-interferencia-képességeket tartalmaz, biztosítva az RF jelek hatékony átvitelét a koaxiális kábel és a belső áramkörök számára a COMACTACTACH-ba. the outer shielding layer of the coaxial cable. The internal circuit is connected to the pins through a special RF connection structure to meet the performance requirements of low loss and high isolation. Generally, the coaxial interfaces of DC BLOCKs include various types of RF interfaces such as SMA, 2.92mm, and 1.85mm. A külső vezetéket rozsdamentes acélból passziválják, és a vezető anyag sárgarézzel borított.

Vezeték nélküli kommunikációban: A vezeték nélküli adó -vevőknél a rádiófrekvenciás (RF) jelek DC és AC komponenseinek elválasztására használják .. Ez elkerüli a DC torzítást, hogy befolyásolja az RF jelek feldolgozását az azt követő áramkörökkel, biztosítva az RF jelek normál átvitelét és amplifikációját .}}}}}}}}}}

Sku	Csatlakozó sorozat	Frekvencia	VSWR	Beillesztési veszteség
FR 5- GDCB -18 G-SMAS -50	SMA nő	10MHz ~ 18 GHz	1.35	0,7dB
Feszültség, dc max (volt)	Teljesítmény, Max bemenet (Watts)	Blokktípus	Testi anyag	Karosszéria
+50	2	Belső blokk	Rozsdamentes acél	Passzivált

Sku	Csatlakozó sorozat	Frekvencia	VSWR	Beillesztési veszteség
FR 5- GDCB -27 G-SMA-JK	SMA nő	30MHz ~ 27 GHz	1.25	0,8dB
Feszültség, dc max (volt)	Teljesítmény, Max bemenet (Watts)	Blokktípus	Testi anyag	Karosszéria
+50	2	Belső blokk	Rozsdamentes acél	Passzivált

Sku	Csatlakozó sorozat	Frekvencia	VSWR	Beillesztési veszteség

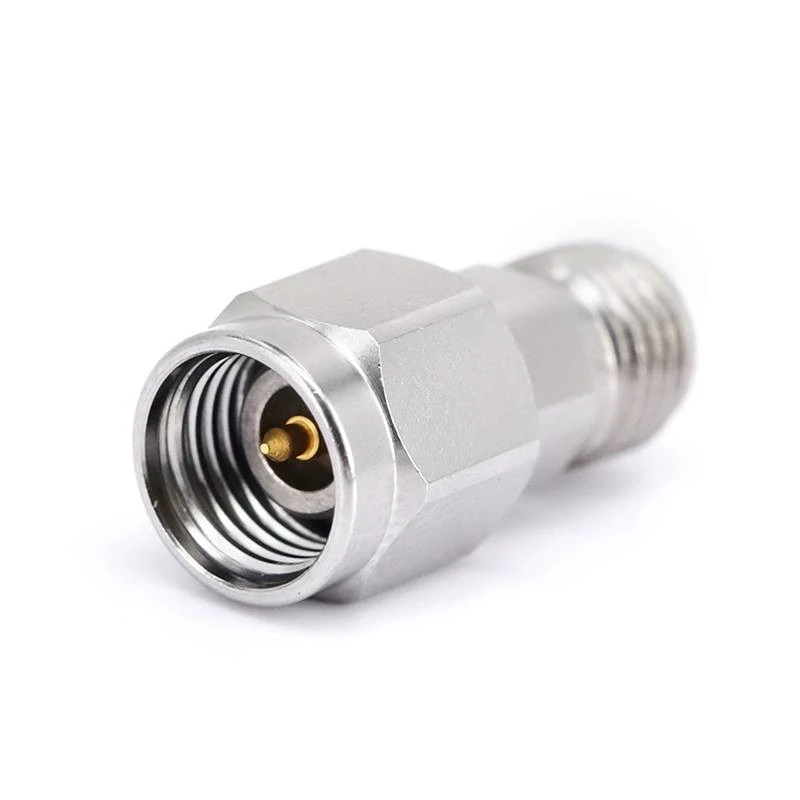

Fr 5- gdcb -40 g -292 e	2,92 mm -es nő	10MHz ~ 40 GHz	1.30	0,5dB
Feszültség, dc max (volt)	Teljesítmény, Max bemenet (Watts)	Blokktípus	Testi anyag	Karosszéria
+60	2	Belső blokk	Rozsdamentes acél	Passzivált

Sku	Csatlakozó sorozat	Frekvencia	VSWR	Beillesztési veszteség
Fr 5- gdcb -67 g -185 e	1,85 mm -es nő	10MHz ~ 67 GHz	1.50	0,9dB
Feszültség, dc max (volt)	Teljesítmény, Max bemenet (Watts)	Blokktípus	Testi anyag	Karosszéria
+60	2	Belső blokk	Rozsdamentes acél	Passzivált
