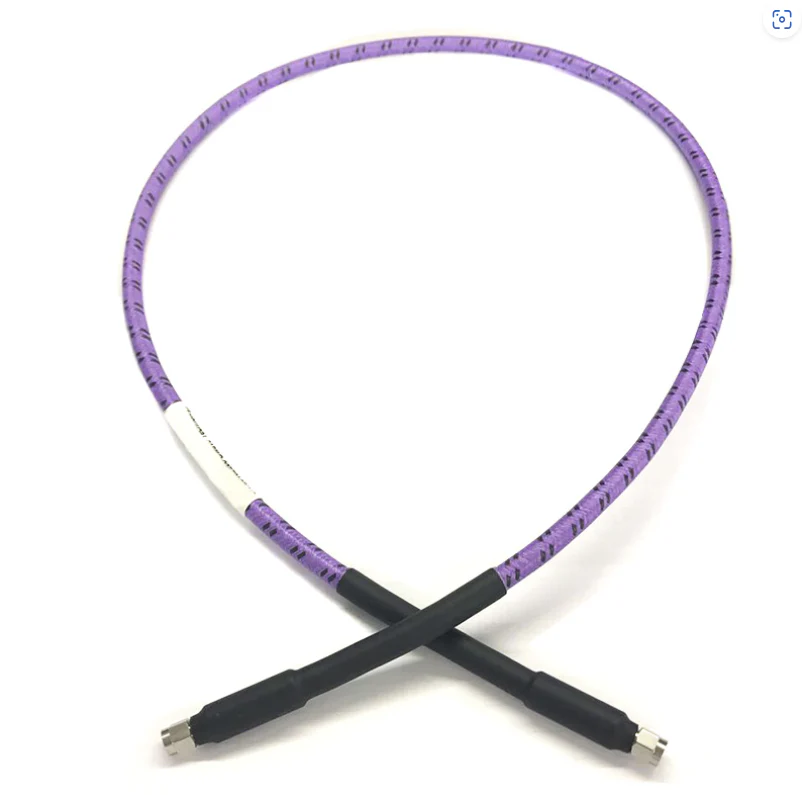

Hogyan válasszuk ki az RF kábel szerelvényt



A megfelelő RF-kábel-szerelvény kiválasztása elengedhetetlen a megbízható jelátvitel biztosítása érdekében olyan mezőkön, mint a telekommunikáció, a radar, a teszt és a mérés, az űrrepülés és az ipari rendszerek . A kiválasztási folyamat megköveteli az elektromos teljesítmény, a mechanikai jellemzők, a környezeti ellenállás és a specifikus alkalmazási követelmények kiegyensúlyozásához: egy lépés-lépési útmutató, hogy segítsenek egy tájékoztatási döntéshozatalhoz:



1. Tisztázza az alkalmazási követelményeket és a forgatókönyveket

Teszt és mérés: Gyakori hajlítás, ismételt csatlakozások és nagy pontosságú követelmények (E . G ., laboratóriumi berendezések, oszcilloszkópok) .}

Rögzített telepítés: Hosszú távú stabilitás és alacsony karbantartási igények .

Kemény környezet: Szélsőséges hőmérsékletek, páratartalom, rezgés vagy vegyi anyagok kitettsége (E . G ., kültéri tornyok, repülőgép, ipari gépek) .

Nagy mobilitású rendszerek: Rugalmasság és tartósság a mozgó állapotokban (E . G ., drónok, robotok, hordozható eszközök) .



2. értékelje a kulcsfontosságú elektromos teljesítmény paramétereit

A . frekvenciatartomány

Az RF kábelek maximális működési gyakorisággal rendelkeznek, amelyen túl a jelvesztés (csillapítás) élesen növekszik ..

Alacsony frekvencia (kevesebb vagy egyenlő 6 GHz -nél): RG 58, RG316 (gyakori a fogyasztói elektronikában) .

Közepes frekvencia (6–26 GHz): .086, .141 félig rugalmas és félig merev kábelek .

Magas frekvenciájú (26–40 GHz): ultra-alacsony veszteség amplitúdó és fázis-stabil koaxiális kábelek (E . G ., műholdas kommunikációhoz, radar) .

Ultra-nagy frekvencia (40–110 GHz): ultra-alacsony veszteség amplitúdó és fázis-stabil koaxiális kábelek (milliméteres hullámrendszerek) .

b . csillapítás (jelvesztés)

A csillapítás (db/ft) méri a jelveszteséget a távolságon keresztül, és növekszik a . frekvenciával a távolsági átvitelhez, az alacsony lopporációs kábelek prioritásakor .

C . impedancia illesztés

Az impedancia -eltérés jel reflektálást okoz, csökkenti a hatékonyságot és létrehozza az interferencia létrehozását ..

A legtöbb RF rendszer (E . G ., katonai, telekommunikáció, tesztberendezés): 50Ω .

Video / kábel TV -rendszerek: 75Ω .

Kerülje az impedanciák keverését (e . G ., 50Ω kábel 75Ω csatlakozóval) .

D . Teljesítménykezelő kapacitás

A kábelnek ellenállnia kell a rendszer teljesítményének (átlagos és csúcsteljesítményének), hogy elkerülje a túlmelegedést vagy a bontást . kulcsfontosságú tényezők:

Átlagos teljesítmény: Folyamatos teljesítmény (E . G ., 100W az alapállomásokban) .

Peak Power: Rövid impulzus teljesítmény (E . G ., Kilowatt-szintű radar) .

Date a magas hőmérsékletű környezetben (e . G ., 20% -os redukció 60 fokos) .

e . fázisstabilitás

Fázisérzékeny rendszerekben, például a differenciáljelekkel rendelkező rendszerekben, minimalizálja a hőmérsékleti változások által okozott fázis-sodródást vagy a . hajlítás által okozott kábeleket stabil amplitúdójú és fázisjellemzőkkel, .



3. értékelje a mechanikai jellemzőket

A . rugalmasság

Nagy rugalmasság: Használjon rugalmas kábeleket a forgatókönyvekhez, amelyek gyakori hajlást igényelnek (e . G ., tesztvezetékek) .

Alacsony rugalmasság: A stabilitásra szoruló rögzített telepítésekhez félig merev (szilárd réz külső vezeték) vagy félig rugalmas kábeleket használjon .

b . tartósság

Hajlító sugara: Győződjön meg arról, hogy a kábel ellenáll -e a minimális hajlítási sugaraknak a teljesítmény lebomlása nélkül .

Vishási ellenállás: Használjon robusztus hüvelyekkel rendelkező kábeleket (E . G ., rozsdamentes acél nylon fonott hüvelyek) durva ipari környezetben .



4. Fontolja meg a környezeti ellenállást

A kábelnek működési körülmények között megfelelően kell működnie:

Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .

Nedvességállóság / IP-besorolás: A kültéri használatra vízálló kábeleket / csatlakozókat igényel (E . G ., IP67 / IP68 N-típusú csatlakozók O-gyűrűkkel) .

Kémiai ellenállás / UV-ellenállás: Olaj, üzemanyag vagy napfénynek kitett forgatókönyvek esetén (E . G ., etilén-tetrafuor-etilén-kopolimer hüvelyek kémiai ellenálláshoz; UV-stabilizált PVC kültéri használatra) .}}}}}}}}}}}}}}}

Rezgés / sokk ellenállás: A katonai / repülőgép-alkalmazások robusztus árnyékolású kábelekhez és feszültség enyhítéséhez szükségesek (E . G ., MIL-DTL -17 szabványok találkozása) .



5. Válassza ki a kompatibilis csatlakozókat

A csatlakozóknak meg kell egyezniük a kábel- és berendezés felületével, alacsony beillesztési veszteséggel és megbízható csatlakozással:

Általános típusok: SMA (18 GHz-ig), N-típusú (akár 18 GHz-ig, nagy teljesítményű), TNC (rezgés-rezisztens), BNC (alacsony frekvenciájú, gyors csatlakozás), 2 . 92 mm (akár 40 GHz-ig), 1,85 mm-ig (legfeljebb 67 GHz-ig).

Jellemzők: Válassza a Crimp, forrasztó vagy tömörítő csatlakozókat a telepítési igények alapján . durva környezetben válassza a rozsdamentes acél csatlakozókat a sárgarézek felett .

Nem és polaritás: Gondoskodjon arról, hogy a férfi / nő végei megfeleljenek a berendezésnek (e . G ., SMA férfi az N-típusú nőre) .



6. egyenleg költsége és megbízhatósága

Nagy teljesítményű kábelek (e . G ., ezüstözött vezetők, habosított PTFE / alacsony sűrűségű PTFE) drágábbak, de alacsonyabb veszteséggel és hosszabb élettartamúak (alkalmas kritikus rendszerekhez) .}

Gazdasági beállítások (e . g ., ezüst-réz-borítású acél, ónos réz zsinór, PVC hüvelyek) alacsony frekvenciájú, nem kritikus felhasználásokhoz (e . g ., Consumer Electronics).}}}}}}}}}}}}}}

Biztonsági-kritikus alkalmazásokhoz (e . g ., orvosi berendezések, repülés), a megbízhatóságot prioritása a költségekhez képest .



A legfontosabb lépések összefoglalása

Világítsa meg az alkalmazás forgatókönyvet (rögzített / mobil, beltéri / kültéri, frekvenciatartomány) .

Mérni az elektromos előírásokkal (impedancia, teljesítmény, csillapítás) .

Válassza ki a megfelelő mechanikai tulajdonságokat (rugalmasság, méret, tartósság) .

Gondoskodjon a környezetvédelmi ellenállásról (hőmérséklet, páratartalom, vegyi anyagok) .

Válassza a kompatibilis csatlakozók lehetőséget .

Egyenleg teljesítmény, költség és megbízhatóság .



Ezeknek a lépéseknek a követésével kiválaszthat egy RF kábel -szerelvényt, amely optimalizálja a jel integritását és a hosszú élettartamot az Ön egyedi igényeihez .
