Az RF csillapítóknak miért van férfi bemeneti és női kimenete?

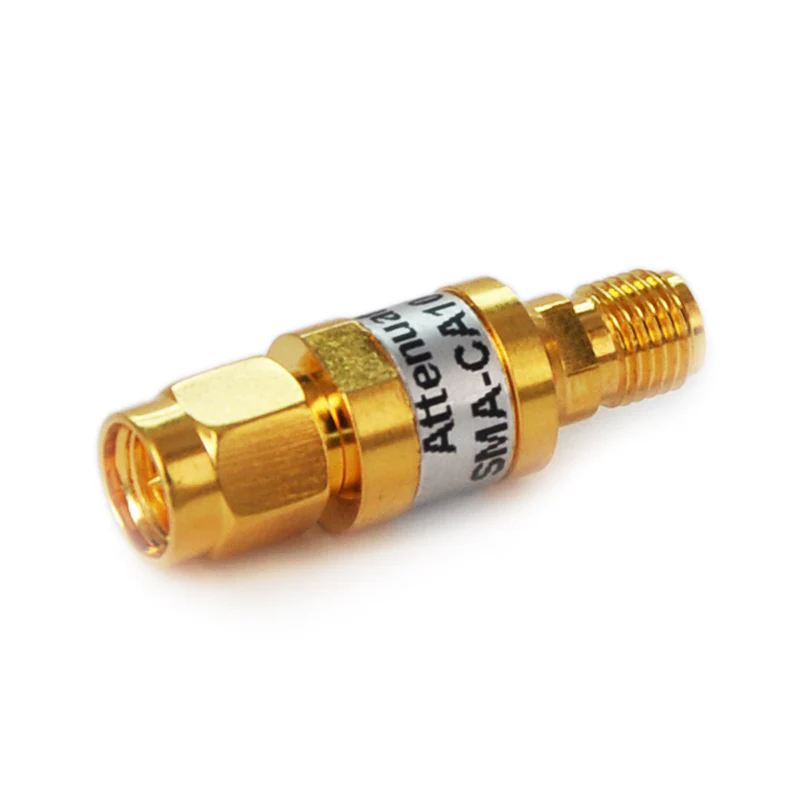

A rádiófrekvenciás (RF) csillapító fő funkciója a jelteljesítmény csökkentése, és általában közvetlenül kapcsolódik a jelforrásokhoz, például az RF generátorokhoz és az energiaerősítőkhöz. Az RF csillapítók általában egy hím csatlakozóval rendelkező bemeneti és női csatlakozóval rendelkező kimenetet alkalmaznak, amely olyan tényezőkhöz kapcsolódik, mint például a kapcsolat stabilitása, kompatibilitása, az ipari szabványosítás és a károsodás megelőzése. A részletek a következők:

1. Csatlakozási stabilitás
A hím csatlakozóknak általában PIN -típusú szerkezete van, míg a nőstény csatlakozók jack -típusú struktúrával rendelkeznek. Ez a férfi - női csatlakozási módszer viszonylag stabil csatlakozási hatást eredményezhet. A hím csatlakozó csapja jól beágyazható a női csatlakozó csatlakozójába, és a külső erők miatt nem könnyű meglazítani, biztosítva ezzel az RF jelátvitel stabilitását, és csökkentve a jelcsillapítást és a rossz érintkezés által okozott interferenciát.

2. Az ipari berendezések kompatibilitása és szabványosítása
Az RF mezőben a jelforrások általában női csatlakozókkal vannak felszerelve (például RF műszerekkel és erősítőkkel). Ha a csillapítónak férfi bemenete van, akkor közvetlenül beilleszthető a jelforrásba további adapterek nélkül, ezáltal minimalizálva a kapcsolatvesztést a legnagyobb mértékben.
Az RF kábeleknek általában hím csatlakozó van az egyik végén, a másik végén pedig női csatlakozó. Köztes eszközként a csillapítónak meg kell felelnie ezeknek a szabványoknak.
Ezért egy férfi bemenetet tartalmazó csillapító közvetlenül csatlakoztatható a jelforrás női kimeneti végéhez, és a női kimeneti vége könnyen csatlakozhat más RF eszközökhöz.

3. Az RF tesztberendezések védelme
Az RF -csillapítók általánosan használható az érzékeny fogadó berendezések védelme a nagy teljesítményjelekkel szemben. Ezenkívül néhány nagy pontosságú csillapítók esetében a kimeneti csatlakozó védelme jobban biztosíthatja a jel kimenet stabilitását és a csillapítás pontosságát.

A további csatlakozók csökkentése és a jel integritásának javítása
Ha egy csillapítót úgy terveztek, hogy női csatlakozókkal egyaránt a bemeneti és a kimenethez, akkor a felhasználóknak további hím - hím adaptert kell használniuk a jelforráshoz való csatlakoztatáshoz:

4. További adapterek bevezetik a beillesztési veszteséget.

Túl sok csatlakozási pont növelheti a jel reflexióját és a feszültség álló hullámarányát (VSWR).

A laza csatlakozások befolyásolhatják a mérési pontosságot. A férfi bemenettel és a női kimenetet tartalmazó csillapító azonban közvetlenül csatlakoztatható, csökkentve a további adapterek szükségességét és a rendszer megbízhatóságának javítását.

5. Alkalmazási mezők

Antenna illesztő hálózatok

Vezeték nélküli kommunikációs rendszerek az energiakezeléshez

Radar és mikrohullámú rendszerek

RF link tesztelés

Ezekben az alkalmazásokban az RF -eszközök általában szabványosított női csatlakozó -specifikációkat követnek, és az RF kábelek általában az egyik végén van hím csatlakozó, a másik végén pedig női csatlakozó. A csillapító kialakítása férfi bemenettel és női kimenetel adaptálhatóbbá és kompatibilisebbé teszi.
