A teszt RF kábel fázisa vagy késleltetése a differenciális szinál teszthez

A differenciális jelvizsgálat során a teszt RF kábelek fázis- vagy késleltetési illesztésének követelményét elsősorban a differenciáljelek átviteli jellemzői és a tesztelési forgatókönyv pontossági követelményei határozzák meg. Ezt a következő kulcsfontosságú perspektívákból lehet megérteni:

1.

A differenciáljelek alapvető előnye abban rejlik, hogy képesek-e törölni a közös módú interferenciát (például az elektromágneses interferenciát és a zajt) a vevőnél a "különbség-kiszámítás" révén, támaszkodva arra a tényre, hogy "a két sor jeleinek azonos amplitúdója és ellenkező polaritásuk van". Ha a két kábel között fázisban vagy késleltetésben van eltérés, akkor az aIdőkülönbség vagy fáziskülönbségA vevőkészülékre érkező két jel között megzavarja az "egyenlő amplitúdó és az ellentétes polaritás" szinkron kapcsolatát. Ilyen esetekben az interferencia nem törölhető hatékonyan, és akár felerősíthető, közvetlenül aláásva a differenciáljelek interferencia képességét.

2. Kerülje a jel torzulását a tesztelési pontosság biztosítása érdekében

A differenciáljelek átvitele a két vonal "szimmetriájától" függ:

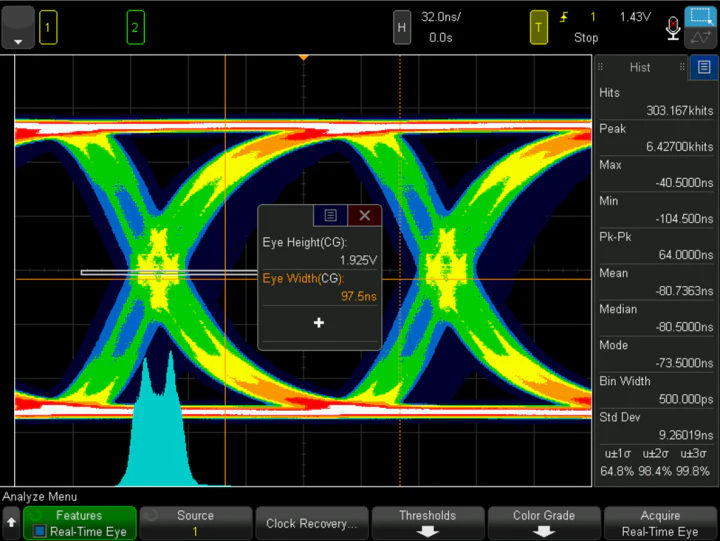

A késleltetési eltérés miatt a két jel aszinkron módon érkezik a vevőhöz, ami rendezetlen hullámforma átfedést eredményez (pl.hullámforma -torzítás;

A fázis-eltérés (különösen a magas frekvenciájú RF forgatókönyvekben) a jelek fáziskapcsolatának eltérése a tervezett elvárásoktól, megzavarva a jelek időzítési logikáját.
Ezek a torzulások közvetlenül befolyásolják a teszteredmények hitelességét, ami téves ítéleteket eredményez a jelminőség és az átviteli teljesítmény szempontjából.

3.

A nagysebességű differenciális jelátvitelnél (például USB, PCIe, HDMI stb.) A jelideje rendkívül rövid (nanosekundumos vagy akár pikosekundum szint). Még egy apró késleltetés vagy fázis eltérés (pl. Néhány pikoszekundum késleltetési különbsége) meghaladhatja a jel "beállítási idejét" vagy "tartási időt", ami okozvaidőzítési hibák- Ez az adat logikájának téves ítéletéhez vezet (a 0 és az 1 közötti zavar) a vevőnél, növeli a bit hibaarányt, vagy akár a rendszerkommunikációs hibát okozza. A jelátvitel "közbenső linkjeként" a tesztkábelek megfelelő teljesítménye közvetlenül meghatározza, hogy bevezetik-e a további időzítési eltéréseket, befolyásolva a nagysebességű rendszer teljesítményének pontos értékelését.

4. A jel integritásának fenntartása és a másodlagos interferencia csökkentése

A nem megfelelő fázisú vagy késleltetéssel rendelkező kábelek megzavarják az átviteli vonal impedancia -folytonosságát, és ígyjel visszaverődésésáthallás:

A reflexió a jel szuperpozícióhoz és az oszcillációhoz vezet, ami hullámforma torzulásokat eredményez, például túllépés és alulfutás;

Az áthallás felesleges elektromágneses kapcsolást okoz a két jelvonal között, tovább zavarva a jeleket.
Az egyeztetett kábelek viszont minimalizálhatják ezeket a kérdéseket, biztosítva a jel „integritását” az adóból a vevőig, és a teszt eredményeit összhangban áll a rendszer tényleges állapotával.

Összefoglalva: a fázis vagy a késleltetési illesztés alapvető előfeltétele a differenciáljel -tesztelés pontosságának és megbízhatóságának biztosítására. Különösen a nagyfrekvenciás és a nagysebességű forgatókönyvekben, annak hatása közvetlenül kapcsolódik a teszt következtetéseinek érvényességéhez és a rendszer teljesítményének értékelésének pontosságához.
