Különbségek és kapcsolatok az RF keringők és az RF izolátorok között

A működés elve:

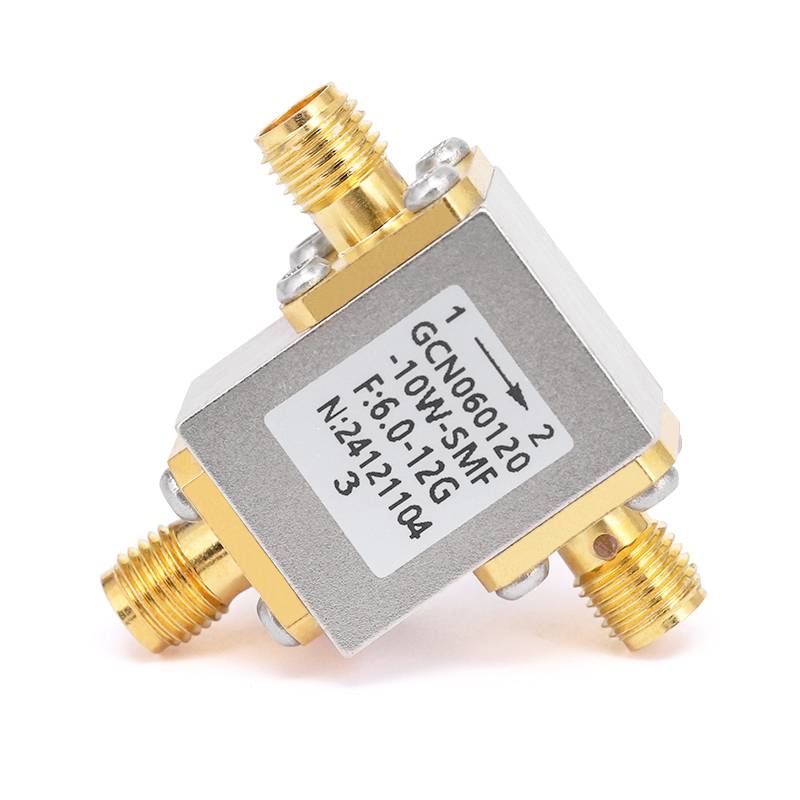

RF keringoló:

A cirkulátor egy háromport (vagy több) eszköz, amely az RF jeleket egy adott irányba irányítja a . portok között.

A keringológép a . mágneses anyagok nemlineáris hatásai alapján működik. Ez általában egy forgó, nemlineáris anyagból áll, amely egy . mágneses mezőhöz kapcsolódik, egy háromportos keringetőben, az 1. portból származó jel a 2. portra kerül.

RF izolátor:

Az izolátor általában egy kétportos eszköz, amely lehetővé teszi a jelnek az egyik portról a másikra történő áramlását, miközben blokkolja az eredeti forráshoz való visszatérést .

A keringetőhöz hasonlóan az izolátor mágneses anyagokat használ a működéshez, de csak két portja van . Az izolátor megakadályozza a fordított jeláramot, elkülönítve a forrást minden olyan visszavert jelből, amely károsodást vagy interferenciát okozhat .



A kulcsfontosságú működési elv: mágneses anyagok

Mindkét eszköz tőkeáttétellelferromágneses anyagok(e . g ., ferrit) statikus mágneses mező alatt . A mágneses mező indukálnem reciprocális szaporodásAz RF jelek száma, azaz a jel viselkedése eltérő, ha előrehalad, vs . hátra . Ez a nem receptus lehetővé teszi:

Keringők a jelek szekvenciális irányításához a . portok között

Izolátorok a fordított jelek elnyomására (magas csillapítás fordított irányban, alacsony veszteség az előremeneti irányban) .



Gyakorlati alkalmazások: valós felhasználási esetek

Keringők:

A radarrendszerekben elválasztják az átadott és fogadott jeleket (adó → antenna → vevő interferencia nélkül) .

A kommunikációs hálózatokban lehetővé teszik a kétirányú jeláramlást egyetlen csatornán (E . G ., felfelé link/downlink jelek felosztása) .

Izolálók:

Védje az RF erősítőket a tükröződő teljesítmény blokkolásával az eltérő terhelésektől (e . g ., különböző impedanciával rendelkező antennák) .

Stabilizálja az oszcillátorokat a terhelési reflexiók által okozott frekvencia húzásának megakadályozásával .



.
