4- Way Power elválasztók

A 4- Way Power elválasztók kulcsfontosságú eszközök az RF és a mikrohullámú mezőkben. Fő funkciójuk az, hogy egyenletesen elosztják a bemeneti teljesítményt, vagy négy kimeneti portra osztják el egy adott arány szerint. Számos kulcsfontosságú területen nélkülözhetetlen szerepet játszanak, például a kommunikációt, a radarot, valamint a tesztet és a mérést.

Ez a termék sokféle modellben kapható. Például az SMA interfész sorozat több modellt tartalmaz, mint például a GPD - 4 - 005060 - E (működési frekvencia 5MHz - 6 GHz) és GPD - 4 - 005080 - E (500MHz - 8 GHz). A különböző modellek olyan paraméterekben változnak, mint például a frekvenciatartomány, a feszültség állóhullám -aránya (VSWR), az izolálás, a fázismérleg és az energiakezelési kapacitás, amelyek megfelelnek a különféle alkalmazási követelményeknek. A GPD - 4 - 180400 - e a 2,92 mm -es interfész sorozatban, működési frekvenciájú 18 GHz - 40 GHz, kiváló lehetőséget kínál a nagy frekvenciájú alkalmazás forgatókönyvekhez.

Szerkezetének jelentős előnyei vannak. A fő test többnyire alumíniumötvözetből készül, és néhány nagyfrekvenciás termék sárgarézet használ. A finom feldolgozási technológián keresztül a termék kiváló mechanikai szilárdsággal és stabilitással rendelkezik. Hatékonyan ellenáll a rezgésnek és a hatásoknak, és alkalmazkodhat a különféle durva munkakörnyezetekhez. Az alumíniumötvözet héját változatos felületkezelési módszerekkel, például fekete festéssel és oxidációs kezeléssel kezelik. Ezek a kezelések nemcsak nagymértékben javítják a termék anti -korróziós teljesítményét, hanem optimalizálják a hőeloszlás képességét, biztosítva a hatékony hőeloszlás hatékonyságát a magas energiaellátás során és fenntartva a stabil teljesítményt.

Az 5G és akár a jövőbeni 6G alapállomásokban az RF jel teljesítményét több antennaegységre kell elosztani. A 1 - - 4 csatorna RF energiaválasztójának használatával biztosíthatja, hogy minden antenna megkapja a jel megfelelő teljesítményét, lehetővé téve a hatékony jelátvitelt és a vételt. Ez kibővíti a bázisállomás lefedettségét, javítja a kommunikáció minőségét, csökkenti a jelvindok foltjait, és garantálja a felhasználók számára egy stabil és nagy sebességű kommunikációs élményt.

SMA 4- Way Power elválasztók

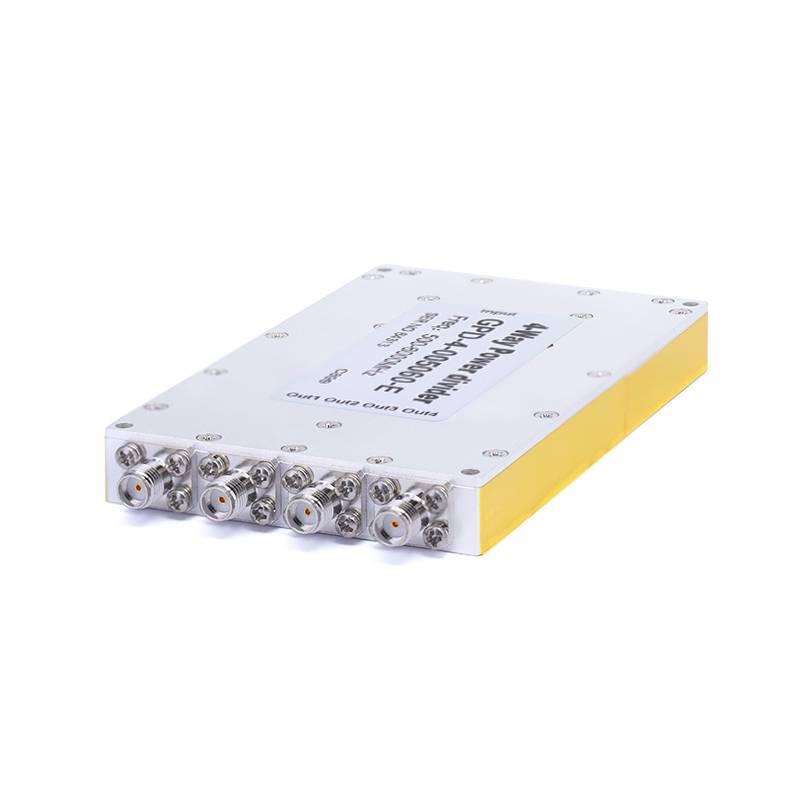

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-005060- e	SMA nő	5MHz ~ 6 GHz	1.25	20
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 4 fok	30	±0.3	Alumíniumötvözet	Oxidáció

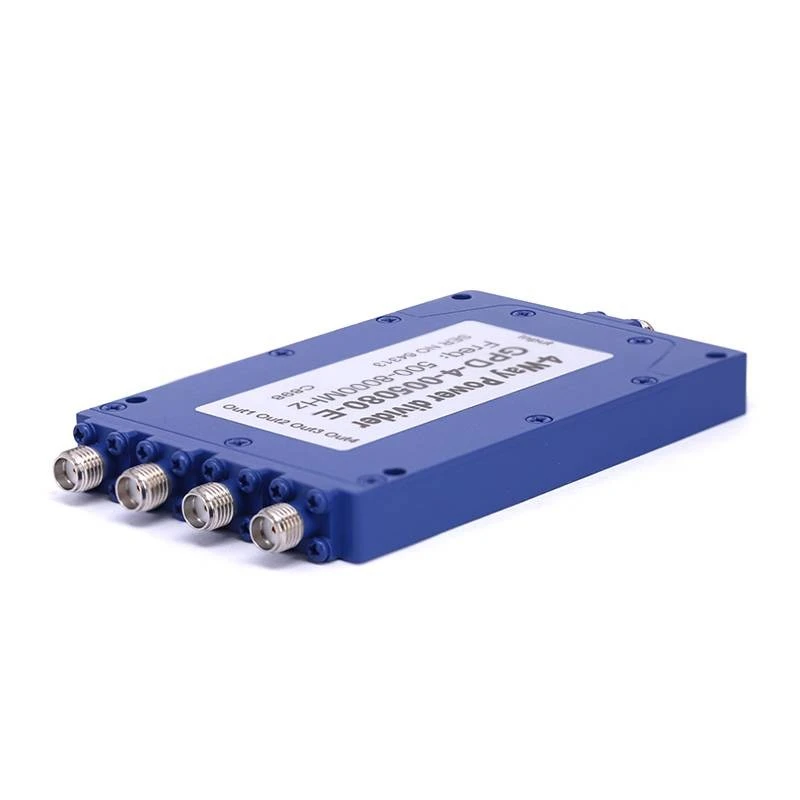

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-005080- e	SMA nő	500MHz ~ 8 GHz	1.30	18
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 4 fok	20	±0.3	Alumíniumötvözet	Kék festék

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-020080- e	SMA nő	2 GHz ~ 8 GHz	1.35	20
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 4 fok	30	±0.3	Alumíniumötvözet	Fekete festék

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-005180- e	SMA nő	0. 5 GHz ~ 18 GHz	2.0	15
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 8 fok	30	±0.8	Alumíniumötvözet	Fekete festék

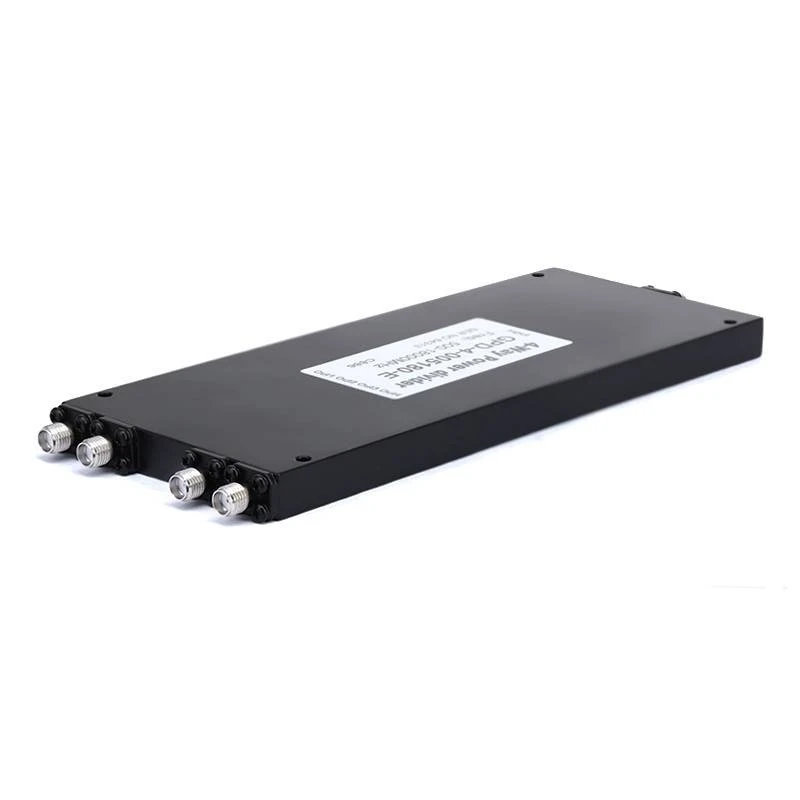

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-020180- e	SMA nő	2 GHz ~ 18 GHz	1.50	17
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 6 fok	20	±0.4	Alumíniumötvözet	Fekete festék

Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-060180- e	SMA nő	6 GHz ~ 18 GHz	1.40	18
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 5 fok	20	±0.3	Alumíniumötvözet	Fekete festék

2,92 mm 4- Way Power elválasztók
Sku	Csatlakozó sorozat	Frekvencia	VSWR bemenet	Izolációs min. (DB)
Gpd -4-180400- e	2,92 mm -es nő	18Hz ~ 40 GHz	1.50	16
Fázismérleg (fok)	Teljesítmény, Max bemenet (Watts)	Amplitúdó egyenlege (DB)	Testi anyag	Karosszéria
± 5 fok	20	±0.6	Alumíniumötvözet	Fekete festék
