Használhatók-e az RF terhelések RF impedanciaillesztő hálózatokban?

A rádiófrekvenciás (RF) tervezés területén az impedanciaillesztés kritikus fogalom, amely biztosítja a maximális teljesítményátvitelt a forrás és a terhelés között. Az RF terhelések viszont olyan alkatrészek, amelyeket úgy terveztek, hogy elnyeljék az RF energiát anélkül, hogy azt visszavernék. Gyakori kérdés, hogy használhatók-e az RF terhelések az RF impedanciaillesztő hálózatokban. Ebben a blogbejegyzésben ezt a témát részletesen megvizsgáljuk, RF terhelések szállítójaként szerzett szakértelmünkre támaszkodva.

Az RF impedancia illesztő hálózatok megértése

Mielőtt belemerülne az RF terhelések használatába az impedanciaillesztő hálózatokban, elengedhetetlen megérteni, hogy mik az impedanciaillesztő hálózatok, és miért fontosak. RF rendszerben a forrás és a terhelés gyakran eltérő impedanciaértékekkel rendelkezik. Ha eltérés van a forrásimpedancia és a terhelési impedancia között, az RF teljesítmény egy része visszaverődik a forrásra. Ez a visszaverődés számos problémát okozhat, beleértve az energiaátviteli hatékonyság csökkenését, a jel torzulását és a forrásberendezés esetleges károsodását.

Az impedanciaillesztő hálózatok olyan áramkörök, amelyeket a terhelés impedanciájának a forrás impedanciájához való igazítására terveztek. Ezek a hálózatok jellemzően passzív alkatrészekből állnak, mint például induktorok, kondenzátorok és ellenállások. Ezen összetevők értékeinek gondos kiválasztásával a mérnökök olyan hálózatot hozhatnak létre, amely a forrásnak a jellemző impedanciájával megegyező impedanciát mutat, ezáltal maximalizálva az energiaátvitelt.

Az RF terhelések szerepe

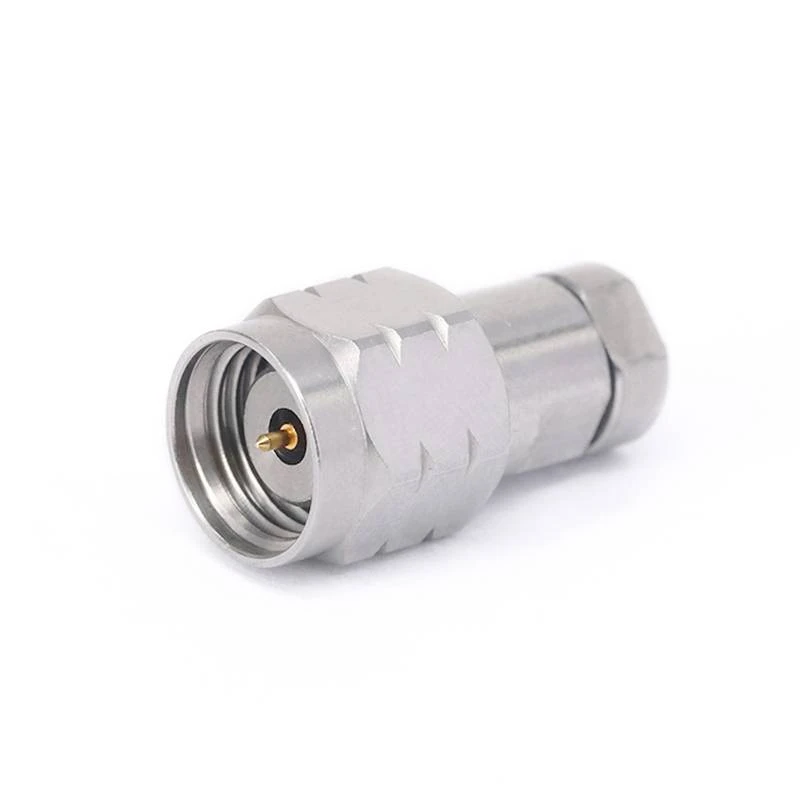

Az RF terhelések passzív alkatrészek, amelyeket úgy terveztek, hogy elnyeljék az RF energiát. Általában tesztelési és mérési alkalmazásokban használják őket, ahol ismert impedancia-lezárást biztosítanak az RF jelekhez. Az RF terhelések különféle típusokban és konfigurációkban állnak rendelkezésre, mindegyiket úgy tervezték, hogy megfeleljen az egyedi követelményeknek. Például,G3PO RF terheléseknagyfrekvenciás alkalmazásokhoz tervezték, míg1,85 mm RF terhelésalkalmasak ultramagas frekvenciájú alkalmazásokhoz.GPO RF terheléseka nagy teljesítmény és a kompakt méret kombinációját kínálják, így ideálisak számos alkalmazáshoz.

Az RF terhelés elsődleges funkciója, hogy egy nem tükröződő lezárást biztosítson az RF jel számára. Ezt úgy érik el, hogy a terhelést úgy tervezik meg, hogy az impedanciája megegyezzen az átviteli vezeték jellemző impedanciájával. Ha a terhelési impedancia megegyezik az átviteli vonal impedanciájával, az összes rádiófrekvenciás energiát elnyeli a terhelés, és nincs visszaverődés a forrásra.

Használhatók-e az RF terhelések RF impedanciaillesztő hálózatokban?

A rövid válasz igen, az RF terhelések használhatók RF impedancia illesztő hálózatokban. A felhasználás módja azonban az alkalmazás speciális követelményeitől függ. Egyes esetekben az RF terhelés egy bonyolultabb impedanciaillesztő hálózat részeként is használható. Például egy rezisztív RF terhelés kombinálható induktorokkal és kondenzátorokkal, hogy olyan illeszkedő hálózatot hozzunk létre, amely átalakítja a terhelés impedanciáját a forrás impedanciájához.

Más esetekben az RF terhelés egy impedanciaillesztő hálózat részét képező átviteli vonal lezárásaként használható. Például egy tesztbeállításban egy rádiófrekvenciás terhelés használható egy tesztelt eszközhöz (DUT) csatlakoztatott átviteli vonal lezárására. A megfelelő impedanciájú RF terhelés használatával a mérnökök biztosíthatják, hogy a DUT megfelelő terhelést kapjon, ami elengedhetetlen a pontos teszteléshez.

Az RF terhelések használatának előnyei impedanciaillesztő hálózatokban

Számos előnye van az RF terhelések impedanciaillesztő hálózatokban való használatának. Az egyik fő előnye, hogy az RF terhelések ismert és stabil impedanciát biztosítanak. Ez azért fontos, mert az impedanciaillesztő hálózatok pontos impedanciaértékekre támaszkodnak a megfelelő működéshez. Ismert impedanciájú rádiófrekvenciás terhelés használatával a mérnökök biztosíthatják, hogy az illesztő hálózat megfelelően legyen megtervezve és megvalósítva.

Az RF terhelések impedanciaillesztő hálózatokban való használatának másik előnye, hogy segíthetnek csökkenteni a visszaverődést. Amint azt korábban említettük, a visszaverődés számos problémát okozhat egy RF-rendszerben, beleértve az energiaátviteli hatékonyság csökkenését és a jeltorzulást. Ha rádiófrekvenciás terhelést használnak az átviteli vonal lezárására vagy egy megfelelő hálózat részeként, a mérnökök minimalizálhatják a visszaverődést és javíthatják a rendszer általános teljesítményét.

Megfontolások az RF terhelések impedanciaillesztő hálózatokban történő használatakor

Noha az RF terhelések impedanciaillesztő hálózatokban történő használatának számos előnye van, a mérnököknek néhány szempontot is szem előtt kell tartaniuk. Az egyik fő szempont az RF terhelés teljesítménykezelési képessége. Egyes alkalmazásokban előfordulhat, hogy az RF terhelésnek jelentős mennyiségű energiát kell kezelnie. Ha túllépik a terhelés teljesítménykezelési képességét, az a terhelés túlmelegedését és esetleges meghibásodását okozhatja.

Egy másik szempont az RF terhelés frekvenciatartománya. A különböző RF terheléseket úgy tervezték, hogy különböző frekvenciatartományokban működjenek. Ha RF terhelést választ impedanciaillesztő hálózatban való használatra, fontos, hogy olyan terhelést válasszon, amely megfelel az alkalmazás frekvenciatartományának.

Következtetés

Összefoglalva, az RF terhelések használhatók RF impedancia illesztő hálózatokban, és számos előnnyel járnak, beleértve az ismert és stabil impedanciát és a visszaverődések csökkentését. A mérnököknek azonban gondosan mérlegelniük kell az RF terhelés teljesítménykezelési képességét és frekvenciatartományát, amikor azt egy megfelelő hálózatban használják.

RF terhelések szállítójaként kiváló minőségű RF terhelések széles választékát kínáljuk, amelyek alkalmasak impedanciaillesztő hálózatokban való használatra. A miénkG3PO RF terhelések,1,85 mm RF terhelés, ésGPO RF terhelésekúgy tervezték, hogy megfeleljenek a különféle alkalmazások igényeinek, és szakértői csapatunk technikai támogatást és segítséget nyújt.

Ha többet szeretne megtudni RF terheléseinkről, vagy megvitatja, hogyan használhatók fel az impedancia illesztő hálózatában, kérjük, vegye fel velünk a kapcsolatot. Értékesítési csapatunk készen áll, hogy segítsen Önnek beszerzési igényeinek megoldásában, és segít megtalálni az alkalmazásához megfelelő RF terhelést.

Hivatkozások

• Pozar, DM (2011). Microwave Engineering (4. kiadás). Wiley.
• Collin, RE (2001). Microwave Engineering alapjai (2. kiadás). Wiley.
• Gonzalez, G. (1997). Mikrohullámú tranzisztoros erősítők: elemzés és tervezés (2. kiadás). Prentice Hall.
