Mi a különbség a koaxiális és a nem koaxiális NYÁK-csatlakozók között?

Szia! PCB csatlakozók szállítójaként gyakran kérdeznek tőlem, hogy mi a különbség a koaxiális és a nem koaxiális PCB csatlakozók között. Úgyhogy úgy gondoltam, ebben a blogbejegyzésben lebontom neked.

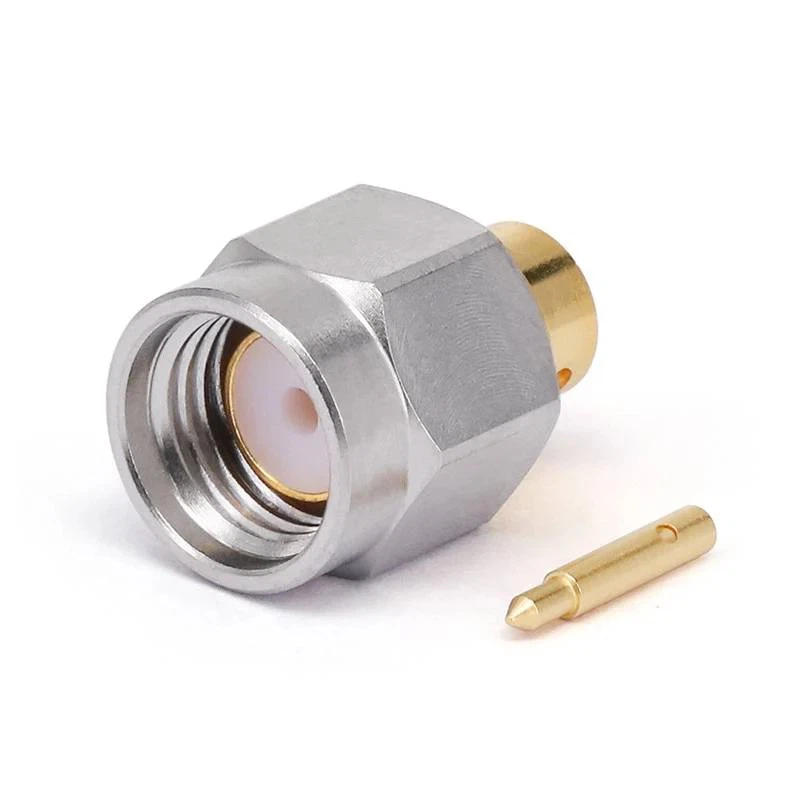

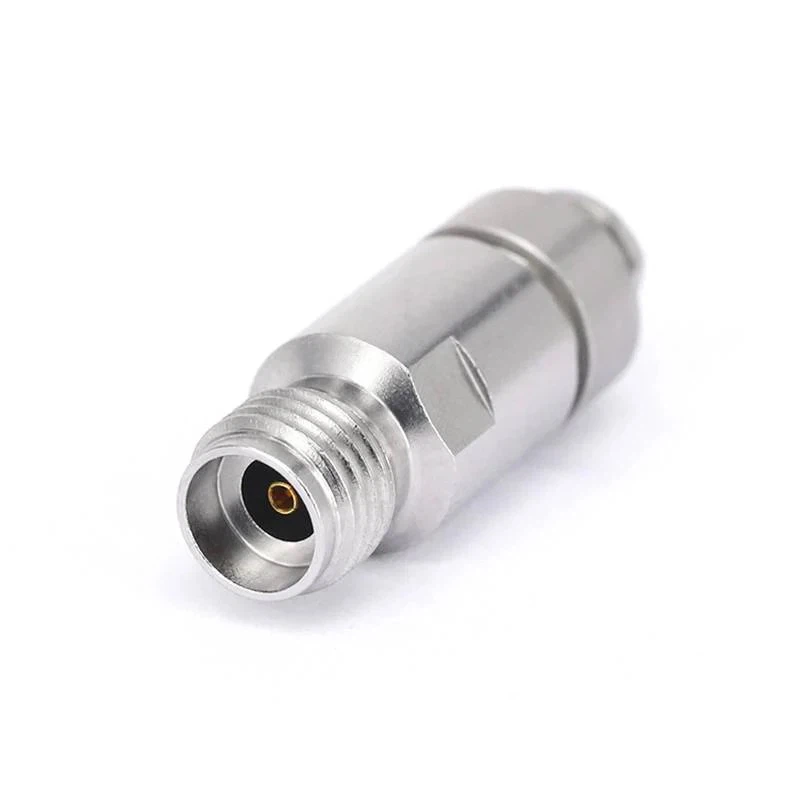

Kezdjük a koaxiális PCB csatlakozókkal. A koaxiális csatlakozókat nagyfrekvenciás jelek minimális veszteséggel történő továbbítására tervezték. Ezek egy központi vezetőből állnak, amelyet szigetelőréteg vesz körül, majd egy külső vezetőből. Ez a szerkezet segít elszigetelni a jelet a központi vezetőben a külső zavaroktól.

A koaxiális csatlakozók egyik legfontosabb előnye a kiváló árnyékolási tulajdonságaik. A külső vezető árnyékolóként működik, megakadályozva, hogy az elektromágneses interferencia (EMI) befolyásolja a központi vezetőben lévő jelet. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol a jel integritása kulcsfontosságú, például a távközlésben, a repülésben és a nagy sebességű adatátvitelben.

Például egy távközlési hálózatban koaxiális csatlakozókat használnak az antennák bázisállomásokhoz való csatlakoztatására. Az ezen alkatrészek között továbbított nagyfrekvenciás jeleknek a lehető legtisztábbnak kell lenniük, és ezt a koaxiális csatlakozók által biztosított árnyékolás biztosítja. Ha érdekli a koaxiális csatlakozók, nézze meg nálunkKoaxiális csatlakozókoldalon.

A koaxiális csatlakozó másik típusa, amelyet érdemes megemlíteni, a vég-indító csatlakozó. Az indítási végcsatlakozókat kifejezetten a nyomtatott áramköri lap szélére szerelték fel. Kényelmes módot biztosítanak a koaxiális kábel PCB-hez való csatlakoztatására, és gyakran használják olyan alkalmazásokban, ahol korlátozott a hely. Róluk többet megtudhat oldalunkonIndítási csatlakozók végeoldalon.

Most beszéljünk a nem koaxiális PCB csatlakozókról. A nem koaxiális csatlakozók sokféle típusban kaphatók, például tűfejek, aljzatok és kártyák közötti csatlakozók. A koaxiális csatlakozókkal ellentétben nem ugyanaz az árnyékolási szerkezet.

A nem koaxiális csatlakozókat általában alacsonyabb frekvenciájú alkalmazásokhoz használják, vagy ahol a költség a fő tényező. Például a fogyasztói elektronikában, mint az okostelefonok és táblagépek, általában nem koaxiális csatlakozókat használnak különböző belső alkatrészek csatlakoztatására. Ezek az eszközök nem mindig igénylik a koaxiális csatlakozók által kínált nagy teljesítményű árnyékolást, így a nem koaxiális csatlakozók költséghatékonyabb megoldást jelentenek.

Az egyik fő különbség a koaxiális és a nem koaxiális csatlakozók között az impedancia jellemzőikben rejlik. A koaxiális csatlakozókat úgy tervezték, hogy specifikus impedanciájuk legyen, általában 50 vagy 75 ohm, ami kulcsfontosságú a jelintegritás megőrzéséhez magas frekvenciákon. Ezzel szemben a nem koaxiális csatlakozók impedanciaértékei szélesebbek lehetnek, kialakításuktól és alkalmazásuktól függően.

A beszerelés szempontjából a koaxiális csatlakozók telepítése kicsit nagyobb kihívást jelenthet, mint a nem koaxiális csatlakozók. A koaxiális csatlakozók gyakran pontos beállítást és forrasztási technikákat igényelnek a megfelelő elektromos érintkezés és árnyékolás biztosítása érdekében. A nem koaxiális csatlakozók, különösen az egyszerű tűfejek és aljzatok, viszonylag könnyen telepíthetők, és gyorsan csatlakoztathatók a nyomtatott áramkörhöz.

Egy másik szempont, amelyet figyelembe kell venni, a tartósság. A koaxiális csatlakozók általában robusztusabbak, és ellenállnak a magasabb szintű rezgéseknek és ütéseknek. Ez alkalmassá teszi őket zord környezetben való használatra, például autóipari vagy ipari alkalmazásokban. A nem koaxiális csatlakozók kényesebbek lehetnek, különösen a fogyasztói elektronikában használt kisebb csatlakozók némelyike.

Ami a jelkapacitást illeti, a koaxiális csatlakozók nagyobb adatsebességet és frekvenciát képesek kezelni. Ez az árnyékolásuknak és a jelveszteség minimalizálására való tervezésüknek köszönhető. A nem koaxiális csatlakozók frekvenciája és adatsebessége általában korlátozott.

Most beszéljünk a porvédelemről. Akár koaxiális, akár nem koaxiális csatlakozókat használ, a por problémát jelenthet. A por felhalmozódhat a csatlakozókon, és rossz elektromos érintkezést okozhat, vagy idővel akár károsíthatja a csatlakozókat. Ezért kínáljukCsatlakozó porvédő sapkákhogy megvédje csatlakozóit a portól és egyéb szennyeződésektől.

Összefoglalva, a koaxiális és nem koaxiális PCB csatlakozók közötti választás több tényezőtől függ. Ha nagyfrekvenciás teljesítményre, kiváló árnyékolásra van szüksége, és megengedheti magának a költségeket, a koaxiális csatlakozók a megfelelő út. Másrészt, ha alacsonyabb frekvenciájú alkalmazáson dolgozik, vagy költséghatékony megoldásra van szüksége, a nem koaxiális csatlakozók jobb választás.

PCB-csatlakozók beszállítójaként koaxiális és nem koaxiális csatlakozók széles választékát kínáljuk az Ön igényeinek kielégítésére. Legyen szó kisméretű elektronikai hobbiról vagy nagyüzemi gyártóról, mi mindent megtalálsz.

Ha szeretné megvásárolni PCB-csatlakozóinkat, vagy kérdése van azzal kapcsolatban, hogy milyen típusú csatlakozó felel meg a projektjének, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk Önnek kiválasztani a legjobb választást az alkalmazásához.
