Hogyan befolyásolják az RF terhelések az RF rendszerek hatékonyságát?

Hé, ott, RF rajongók! Mint RF -terhelők szállítója, egy csomó időt töltöttem azzal, hogy ezek a kis alkatrészek milyen óriási hatással lehetnek az RF rendszerek hatékonyságára. Tehát ásjuk be és fedezzük fel ezt a témát.

Először is, mi az RF terhelés? Nos, alapvetően olyan eszközök, amelyek elnyelik az RF energiát. Gondolj rájuk, mint egy RF áramkör "süllyedése". Mindenféle alkalmazásban használják, a teszteléstől és a méréstől a megszüntetés jelzéséig. De hogyan befolyásolják az RF rendszer hatékonyságát?

Az egyik legfontosabb módja annak, hogy az RF terhelje az ütés hatékonyságát az impedancia -illesztés révén. Egy ideális világban az RF terhelés impedanciája tökéletesen megfelelne a forrás impedanciájának. Amikor ez megtörténik, a maximális energiaátvitel megtörténik. Ez azt jelenti, hogy az RF rendszer képes működni a csúcshatékonyságán, mivel az energia minimális tükröződik a forráshoz.

Tegyük fel, hogy van egy RF erősítője, amely jelet küld. Ha a terhelési impedancia nem felel meg az erősítő kimeneti impedanciájának, akkor az energia egy része visszatükröződik. Ez a tükrözött teljesítmény nemcsak csökkenti a terheléshez ténylegesen átadott energiamennyiséget, hanem olyan problémákat is okozhat, mint az erősítő túlmelegedése. Olyan, mintha megpróbálnánk vizet önteni egy túl keskeny csőn - lesz némi visszaküldés és hatékonyság.

Egy másik figyelembe veendő tényező az RF terhelés energiakezelő képessége. Ha olyan terhelést használ, amely nem tudja kezelni az út elküldött energiamennyiségét, akkor felmelegszik. És amikor felmelegszik, teljesítménye romlik. Ez az RF rendszer általános hatékonyságának csökkenéséhez vezethet. Például, ha egy nagy teljesítményű RF -adót futtat, és van egy olyan terhelésed, amely sokkal alacsonyabb energiát értékel, akkor a terhelés megkezdi az impedancia jellemzőinek felmelegedésével. Ez az impedanciaváltozás ezután nagyobb energiát és kevésbé hatékony működést okozhat.

Az RF terhelések frekvenciaválaszának szintén döntő jelentőségű. Az RF rendszerek gyakran számos frekvencián működnek. Egy jó RF terhelésnek síkfrekvenciás válasznak kell lennie a rendszer működési frekvenciatartományán belül. Ha a terhelés reakciója egyenetlen, akkor a különböző frekvenciák eltérő módon felszívódhatnak. Ez a jel torzulását és a csökkentett hatékonyságot eredményezheti. Például egy vezeték nélküli kommunikációs rendszerben, ha az RF -terhelés nem kezeli a kommunikációs sáv összes frekvenciáját ugyanolyan jól, akkor a jel egyes részei elveszhetnek vagy torzulhatnak, ami kevésbé hatékony átvitelt eredményez.

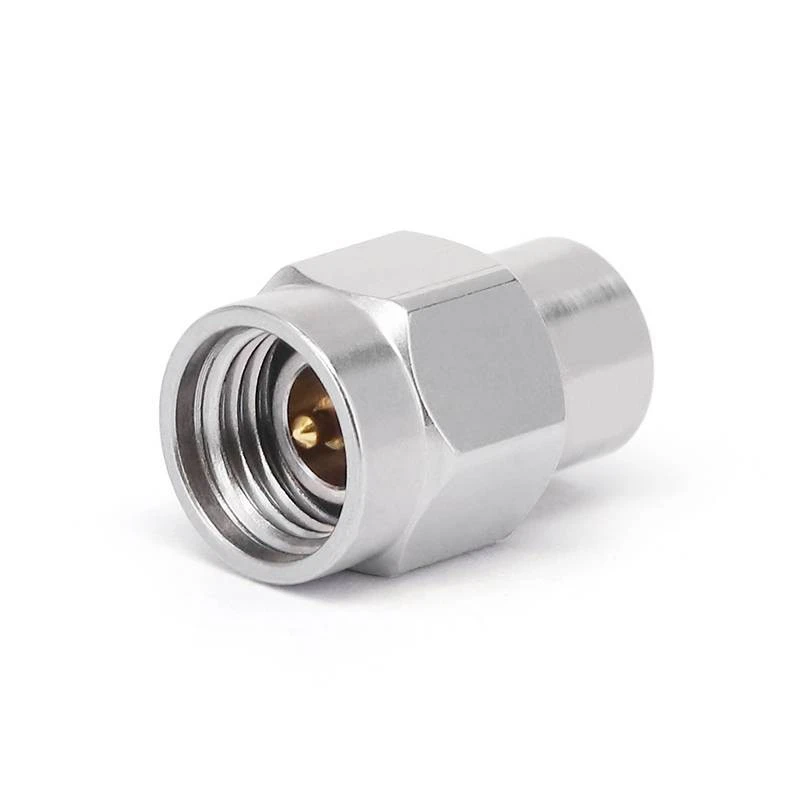

Most beszéljünk a különféle RF -terhelésekről és arról, hogy ezek miként befolyásolhatják a hatékonyságot. Az egyik általános típus aCsatlakozóterhelés- Ezeket úgy tervezték, hogy könnyen csatlakozhassanak más RF alkatrészekhez. Kiválóan alkalmasak azokra az alkalmazásokra, ahol gyors és megbízható terhelésre van szükség. A csatlakozó terhelése nagy hatással lehet a hatékonyságra, különösen, ha jól tervezték. A magas minőségű csatlakozóterhelés kiváló impedancia -illesztéssel és alacsony beillesztési veszteséggel jár. A beillesztési veszteség az a teljesítmény, amely elveszik, amikor a terhelést beillesztik az RF áramkörbe. Minél alacsonyabb a beillesztési veszteség, annál hatékonyabb lesz a rendszer.

Vannak rögzített és változó RF terhelések is. A rögzített terhelések beállított impedanciaértékkel rendelkeznek, míg a változó terhelések lehetővé teszik az impedancia beállítását. A változó terhelések nagyon hasznosak lehetnek olyan helyzetekben, amikor a maximális hatékonyság érdekében be kell hangolni az RF rendszert. Például egy RF termék tesztelési szakaszában érdemes lehet megváltoztatni a terhelési impedanciát, hogy megnézze, hogyan működik a rendszer különböző körülmények között. Az optimális terhelési impedancia megtalálásával javíthatja a rendszer általános hatékonyságát.

A műszaki szempontok mellett az RF terhelésgyártás minősége is szerepet játszik a hatékonyságban. Egy kút - készített RF -terhelés stabilabb és megbízhatóbb lesz. Jobb anyagokkal és építkezéssel fog rendelkezni, ami azt jelenti, hogy kevésbé valószínű, hogy olyan problémákat tapasztal, mint az impedancia sodródása az idő múlásával. Az olcsóbb, alacsony minőségi terhelések eleinte jó üzletnek tűnhetnek, ám ezek hosszú távon többet fizethetnek Önnek a csökkentett hatékonyság és a potenciális rendszer meghibásodása miatt.

Szóval, hogyan lehet biztosítani, hogy az RF rendszer a lehető leghatékonyabb legyen, ha RF terheléseket használ? Először végezze el a kutatását. Ügyeljen arra, hogy megértse az RF rendszer követelményeit, ideértve az energiaszinteket, a frekvenciatartományt és az impedanciajellemzőket. Ezután válassza ki a megfelelő típusú RF -terhelést. Keressen olyan terheket, amelyeket kifejezetten az alkalmazásához terveztek.

A telepítés során óvatosan kövesse a gyártó utasításait. A nem megfelelő telepítés olyan problémákhoz vezethet, mint a rossz elektromos érintkezés, ami növelheti a beillesztési veszteségeket és csökkentheti a hatékonyságot. Ezenkívül rendszeresen figyelje az RF terhelés teljesítményét. Ellenőrizze a túlmelegedés, az impedanciaváltozások vagy más kérdések jeleit. Ha bármilyen problémát észlel, akkor gyorsan kezelje őket a rendszer hatékonyságának további lebomlásának megakadályozása érdekében.

Mint az RF rakomány szállítója, mindig azért vagyok itt, hogy segítsen a helyes döntések meghozatalában. Függetlenül attól, hogy kicsi - méretarányú RF hobbi vagy nagy méretű ipari felhasználó, magas színvonalú RF terhelést tudok biztosítani Önnek, amelyet az RF rendszerek hatékonyságának maximalizálására terveztek. Ha érdekli, hogy többet megtudjon termékeinkről, vagy bármilyen kérdése van arról, hogy az RF terhelése hogyan befolyásolhatja a rendszerét, ne habozzon elérni. Részletes megbeszélést folytathatunk az Ön egyedi igényeiről, és megtalálhatjuk a legjobb megoldásokat az Ön számára.

Összegezve, az RF terhelések jelentős hatással vannak az RF rendszerek hatékonyságára. Az impedancia -illesztéstől és az energiakezeléstől a frekvenciaválasz és a gyártás minőségéig az RF -terhelés minden szempontja befolyásolhatja az RF rendszer működését. A megfelelő RF -terhelések kiválasztásával és a megfelelő gondozás rájuk biztosíthatja, hogy az RF -rendszer a csúcshatékonyságán fut. Tehát, ha az RF rakományok piacán vagy, adj ki nekünk egy kiáltást. Készen állunk arra, hogy segítsünk abban, hogy az RF rendszert a következő szintre vigye.
