Hogyan viszonyulnak az RF terhelések a kondenzátorokhoz az RF alkalmazásokban?

A rádiófrekvenciás (RF) alkalmazások dinamikus területén az RF terhelések és a kondenzátorok közötti választás kritikus döntés, amely jelentősen befolyásolhatja az elektronikus rendszerek teljesítményét és hatékonyságát. Megbízható rádiófrekvenciás terhelések szállítójaként első kézből tapasztalhattam a különböző követelményeket és kihívásokat, amelyekkel a mérnökök és tervezők szembesülnek ezen a területen. Ebben a blogbejegyzésben az RF terhelések és kondenzátorok bonyolultságába fogok beleásni, összehasonlítom jellemzőiket, alkalmazásaikat és teljesítményüket, hogy megalapozott döntéseket hozhasson RF projektjeivel kapcsolatban.

Az RF terhelések és kondenzátorok megértése

Mielőtt belevágnánk az összehasonlításba, először is tisztázzuk az RF terheléseket és a kondenzátorokat.

RF terhelések

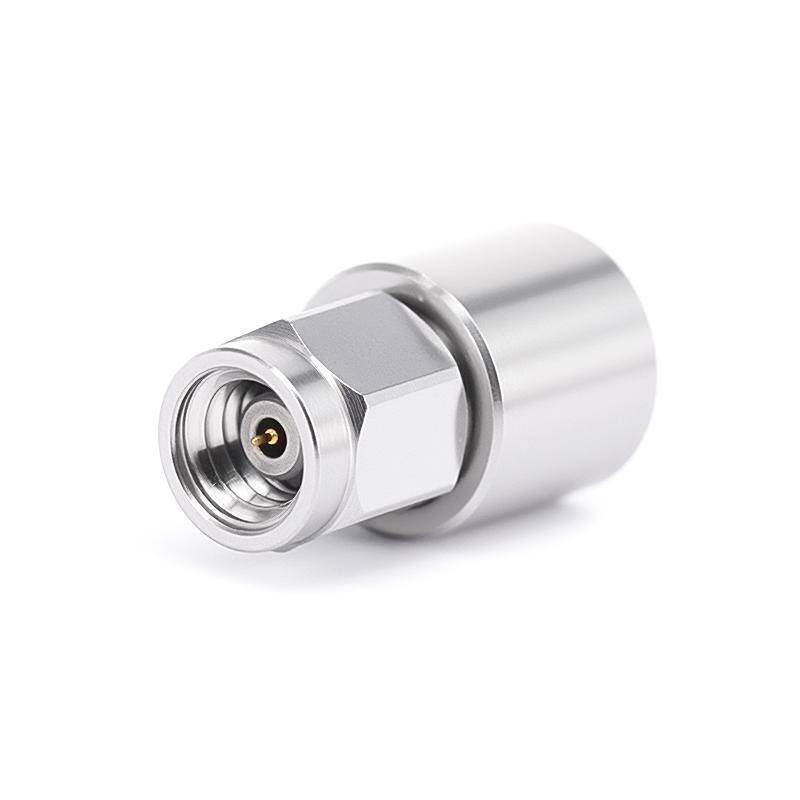

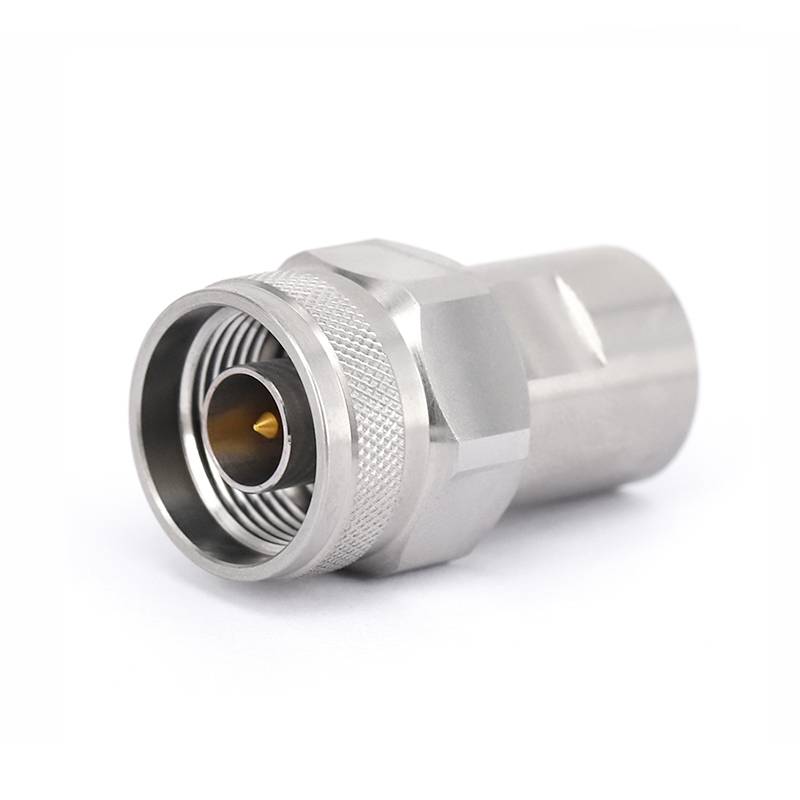

Az RF terhelések passzív alkatrészek, amelyeket az RF energia elnyelésére és az RF áramkörök lezárására terveztek. Általában valós körülmények szimulálására, RF berendezések tesztelésére és a megfelelő impedanciaillesztés biztosítására használják. A rádiófrekvenciás terhelések különféle típusúak, beleértve a rögzített terheléseket, a változó terheléseket és a precíziós terheléseket, amelyek mindegyike meghatározott alkalmazásokhoz és frekvenciatartományokhoz van szabva. Például,GPO RF terhelésekáltalában nagyfrekvenciás alkalmazásokban használatosak, míg1,0 mm RF terhelésalkalmasak ultramagas frekvenciájú alkalmazásokhoz.N RF terhelésekSokoldalúságuk és megbízhatóságuk miatt széles körben használják az általános célú RF alkalmazásokban.

Kondenzátorok

A kondenzátorok viszont passzív alkatrészek, amelyek elektromos energiát tárolnak és bocsátanak ki elektromos térben. A rádiófrekvenciás alkalmazások széles körében használják őket, beleértve a szűrést, csatolást, megkerülést és hangolást. A kondenzátorok különféle típusúak, például kerámia-, csillám-, fólia- és elektrolitkondenzátorok, amelyek mindegyike saját egyedi jellemzőkkel és teljesítményparaméterekkel rendelkezik. Az RF alkalmazásokban gyakran előnyben részesítik a kerámia kondenzátorokat nagy kapacitássűrűségük, alacsony ekvivalens soros ellenállásuk (ESR) és kiváló nagyfrekvenciás teljesítményük miatt.

RF terhelések és kondenzátorok összehasonlítása

Most, hogy alapvető ismereteink vannak az RF terhelésekről és kondenzátorokról, hasonlítsuk össze őket több kulcsfontosságú szempont tekintetében.

Impedancia illesztés

Az RF terhelések egyik elsődleges funkciója, hogy pontos impedanciaillesztést biztosítsanak az RF forráshoz vagy átviteli vonalhoz. Ez kulcsfontosságú a jelvisszaverődés minimalizálása és a maximális teljesítményátvitel biztosítása érdekében. Az RF terhelések meghatározott impedanciaértékkel rendelkeznek, jellemzően 50 vagy 75 ohm, amely az RF rendszer jellemző impedanciájához igazodik. Ezzel szemben a kondenzátorokat nem elsősorban impedancia illesztésre használják. Bár bizonyos mértékig befolyásolhatják az áramkör impedanciáját, fő funkciójuk az elektromos energia tárolása és felszabadítása.

Erőkezelés

A rádiófrekvenciás terheléseket úgy tervezték, hogy nagy RF-teljesítményt tudjanak kezelni a teljesítmény jelentős romlása nélkül. Jellemzően egy adott teljesítményszintre vannak besorolva, amely alkalmazástól függően néhány milliwatttól több kilowattig terjedhet. A kondenzátorok viszont korlátozott teljesítménykezelési képességgel rendelkeznek. Általában alacsony fogyasztású alkalmazásokhoz használják, például szűréshez és csatoláshoz, ahol a teljesítményszintek viszonylag alacsonyak.

Frekvenciaválasz

Az RF terheléseket úgy tervezték, hogy széles frekvenciatartományban működjenek, néhány kilohertztől több gigahertzig. Lapos frekvencia-válaszra optimalizálták, ami azt jelenti, hogy egyenletes impedanciát és teljesítményfelvételt biztosítanak a teljes frekvenciatartományban. A kondenzátorok viszont korlátozott frekvenciaátvitellel rendelkeznek. Kapacitásértékük és teljesítményük a frekvencia függvényében jelentősen változhat, különösen magas frekvenciákon. Emiatt kevésbé alkalmasak széles frekvenciatartományt igénylő alkalmazásokhoz.

Jelcsillapítás

Az RF terhelések az RF energia elnyelésére és a jel csillapítására szolgálnak. Úgy tervezték, hogy az RF energiát hőként oszlatják el, ezáltal csökkentve az RF jel amplitúdóját. A kondenzátorok viszont nem biztosítanak jelentős jelcsillapítást. Főleg szűrésre és csatolásra használják, ahol a cél bizonyos frekvenciák átengedése, míg mások blokkolása.

Alkalmazások

Az RF terheléseket gyakran használják számos rádiófrekvenciás alkalmazásban, beleértve az RF tesztelést, kalibrálást és mérést. RF teljesítményerősítőkben, antennákban és átviteli vonalakban is használatosak, hogy biztosítsák a lezárást és a megfelelő impedanciaillesztést. A kondenzátorokat viszont az RF alkalmazások széles körében használják, beleértve a szűrést, csatolást, megkerülést és hangolást. RF oszcillátorokban, keverőkben és erősítőkben is használják az RF jel frekvenciájának és fázisának szabályozására.

Az RF terhelések és kondenzátorok előnyei és hátrányai

A fenti összehasonlítás alapján a következőkben foglalhatjuk össze az RF terhelések és kondenzátorok előnyeit és hátrányait:

RF terhelések

• Előnyök:
  • Pontos impedancia illesztés
  • Nagy teljesítményű kezelhetőség
  • Széles frekvenciaválasz
  • Jelcsillapítás
  • Alkalmas RF tesztelésre és mérésre
• Hátrányok:
  • Az impedancia illesztésére és a jel csillapítására korlátozódik
  • Magasabb költség a kondenzátorokhoz képest
  • Hőt termel, ami további hűtést igényelhet

Kondenzátorok

• Előnyök:
  • Alacsony költség
  • Kis méret
  • Nagy kapacitássűrűség
  • Alkalmas szűrésre, csatolásra, bypassra és hangolásra
• Hátrányok:
  • Korlátozott teljesítménykezelési képesség
  • Szűk frekvencia válasz
  • Nem biztosít jelentős jelcsillapítást

A megfelelő komponens kiválasztása rádiófrekvenciás alkalmazásához

Amikor az RF terhelések és kondenzátorok közül választ az RF alkalmazáshoz, fontos figyelembe venni a projekt speciális követelményeit és korlátait. Íme néhány figyelembe veendő tényező:

Impedancia illesztés

Ha az impedancia illesztése kritikus fontosságú az Ön alkalmazásában, az RF terhelések az egyértelmű választás. Pontos impedanciaillesztést biztosítanak az RF forráshoz vagy átviteli vonalhoz, minimálisra csökkentve a jelvisszaverődést és maximális teljesítményátvitelt biztosítanak.

Erőkezelés

Ha az alkalmazás nagy teljesítményű kezelési képességet igényel, az RF terhelés a jobb választás. Úgy tervezték, hogy nagy RF-teljesítményt kezeljenek anélkül, hogy jelentős mértékben romolnának a teljesítményben.

Frekvenciaválasz

Ha az alkalmazás széles frekvenciaválaszt igényel, az RF terhelések megfelelőbbek. Lapos frekvencia-válaszra optimalizálták, egyenletes impedanciát és teljesítmény-elnyelést biztosítva a teljes frekvenciatartományban.

Jelcsillapítás

Ha jelcsillapításra van szükség, az RF terhelés a kézenfekvő választás. Úgy tervezték, hogy elnyeljék az RF energiát és jelcsillapítást biztosítsanak, csökkentve az RF jel amplitúdóját.

Költség és méret

Ha a költség és a méret fontos tényezők, a kondenzátorok jobb választás lehet. Általában olcsóbbak és kisebbek az RF terhelésekhez képest.

Következtetés

Összefoglalva, az RF terhelések és a kondenzátorok egyaránt alapvető összetevői az RF alkalmazásoknak, mindegyiknek megvan a maga egyedi jellemzői és teljesítményparaméterei. Az RF terheléseket elsősorban impedancia illesztésre, teljesítménykezelésre és jelcsillapításra használják, míg a kondenzátorokat főként szűrésre, csatolásra, megkerülésre és hangolásra használják. Az RF terhelések és kondenzátorok közötti választás során fontos figyelembe venni a projekt speciális követelményeit és korlátait, például az impedancia illesztését, a teljesítménykezelést, a frekvenciaválaszt, a jel csillapítását, a költségeket és a méretet.

Vezető rádiófrekvenciás terhelések szállítójaként kiváló minőségű RF terhelések széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. RF terheléseinket a legmagasabb szabványok szerint terveztük és gyártjuk, biztosítva a megbízható teljesítményt és a hosszú távú tartósságot. Ha bármilyen kérdése van, vagy segítségre van szüksége az alkalmazásához megfelelő RF terhelés kiválasztásához, forduljon hozzánk bizalommal. Azért vagyunk itt, hogy segítsünk Önnek az RF terhelési követelményeinek kielégítésében, és segítsünk elérni az optimális teljesítményt RF projektjei során.
