Hogyan befolyásolják az ütési terhelések a csatlakozókat?

Az ütési terhelés kritikus szempont a csatlakozók teljesítménye és megbízhatósága szempontjából. A csatlakozóterhelések vezető szállítójaként első kézből tapasztalhattam, hogy az ütési terhelések jelentős hatással lehetnek ezekre az alapvető alkatrészekre. Ebben a blogban megvizsgáljuk, hogy a sokkoló terhelések hogyan befolyásolják a csatlakozókat, és megvizsgáljuk a negatív hatások enyhítésére szolgáló stratégiákat.

Sokkoló terhelések megértése

Az ütési terhelések a csatlakozókra rövid időn keresztül kifejtett hirtelen, intenzív erők. Ezek az erők számos forrásból származhatnak, például mechanikai hatásokból, rezgésekből, gyors gyorsulásokból vagy lassulásokból, sőt elektromos túlfeszültségekből is. Ellentétben a statikus terhelésekkel, amelyek állandóak és megjósolhatók, az ütési terhelések átmenetiek, és sokkal nagyobb feszültséget fejthetnek ki a csatlakozókra.

Hogyan hatnak a sokkoló terhelések a csatlakozókra

Mechanikai sérülés

Az ütési terhelések egyik legközvetlenebb és leglátványosabb hatása a csatlakozó mechanikai sérülése. A hirtelen ütközés következtében a csatlakozó háza megrepedhet, eltörhet vagy deformálódhat. Ez nemcsak a csatlakozó fizikai épségét veszélyezteti, hanem a belső alkatrészeit is kitéve környezeti tényezőknek, például pornak, nedvességnek és szennyeződéseknek. Például egy repedt ház lehetővé teszi a víz beszivárgását, ami korrózióhoz és elektromos meghibásodásokhoz vezethet.

A csatlakozóban lévő tűk vagy érintkezők szintén érzékenyek az ütési terhelésre. Elgörbülhetnek, rosszul illeszkedhetnek vagy akár eltörhetnek, ami megzavarhatja az elektromos csatlakozást. Előfordulhat, hogy a meggörbült tű nem érintkezik megfelelően a csatlakozó csatlakozóval, ami a jelátvitel időszakos vagy teljes elvesztését eredményezheti. Ez különösen nagy sebességű adatátviteli alkalmazásoknál jelent problémát, ahol még egy rövid megszakítás is adathibákat vagy rendszerhibákat okozhat.

Az elektromos teljesítmény romlása

Az ütési terhelések nagymértékben befolyásolhatják a csatlakozók elektromos teljesítményét. A mechanikai igénybevétel megváltoztathatja a csatlakozó impedanciáját, amely az elektromos áram áramlásával szembeni ellenállásának mértéke. Az impedancia változása jelvisszaverődéshez vezethet, ahol az elektromos jel egy része visszaverődik, ahelyett, hogy a csatlakozón keresztül továbbítódna. A jel visszaverődése csillapítást (jelerősségvesztést), torzítást és interferenciát okozhat, amelyek mindegyike ronthatja az elektromos jel minőségét.

Ezenkívül a lökésszerű terhelések ívképződést okozhatnak az érintkezők között. Ívképződés akkor következik be, amikor az elektromos áram hirtelen megszakad, és nagyfeszültségű szikra keletkezik. Ez károsíthatja az érintkezési felületeket, ami megnövekedett ellenálláshoz és az elektromos teljesítmény további romlásához vezethet. Idővel az ismételt ívkiütés az érintkezők lyukacsosodást és erózióját okozhatja, csökkentve azok élettartamát és megbízhatóságát.

Csatlakozás lazítása

A lökésszerű terhelések másik jelentős hatása a csatlakozó és annak csatlakozó eleme közötti kapcsolat meglazulása. Az ütési terhelésekkel járó vibráció és ütés a reteszelő mechanizmusok vagy a rögzítőelemek kilazulását okozhatja, ami lehetővé teszi a csatlakozó elmozdulását vagy szétválását. A laza csatlakozás időszakos elektromos érintkezést eredményezhet, amelyet nehéz lehet diagnosztizálni, és időszakos rendszerhibákhoz vezethet.

Egyes esetekben a csatlakozó akár teljesen leválhat a csatlakozó alkatrészéről. Ez katasztrofális lehet azokban az alkalmazásokban, ahol a folyamatos elektromos csatlakozás kritikus fontosságú, például a repülőgépiparban, az autóiparban és az orvosi eszközökben.

Hatás a különböző típusú csatlakozóterhelésekre

3,5 mm-es RF terhelés

3,5 mm-es RF terhelésgyakran használják rádiófrekvenciás (RF) alkalmazásokban. Az ütési terhelések jelentős hatással lehetnek a teljesítményükre. A 3,5 mm-es RF terhelések pontos méretei és elektromos jellemzői kulcsfontosságúak a jel integritásának megőrzéséhez. A lökésszerű terhelés a terhelés belső szerkezetének elmozdulását okozhatja, megváltoztatva az impedanciáját és befolyásolva az RF jelátvitelt. Ez megnövekedett jelveszteséghez és csökkentett teljesítményhez vezethet az RF rendszerekben.

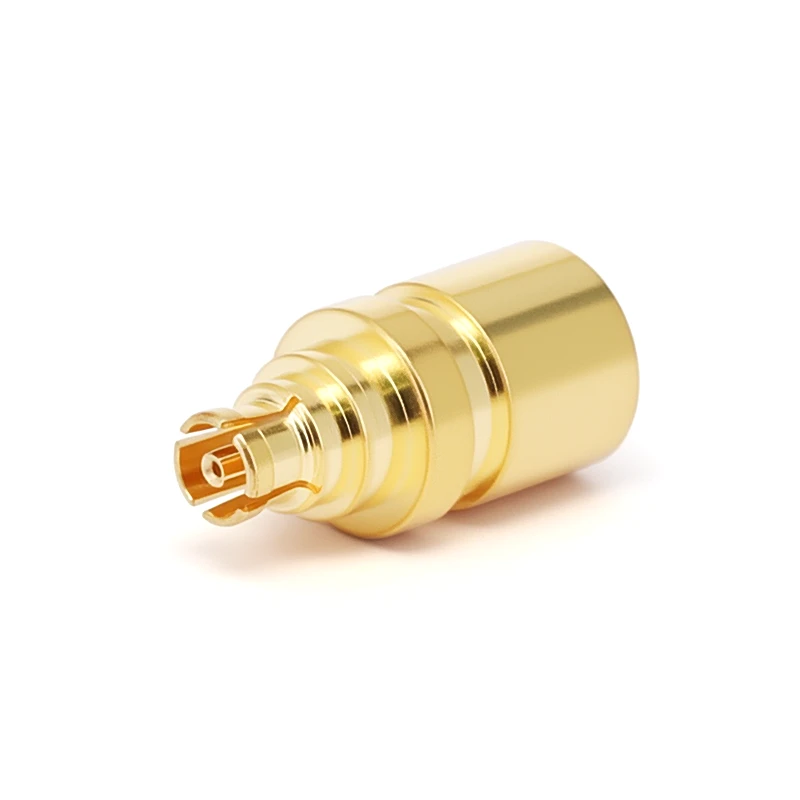

GPPO RF terhelések

GPPO RF terheléseknagyfrekvenciás alkalmazásokhoz tervezték. Gyakran használják teszt- és mérőberendezésekben, valamint kommunikációs rendszerekben. Az ütési terhelések a GPPO RF terhelések kényes belső alkatrészei sérülését vagy elcsúszását okozhatják. Ez megváltoztathatja a terhelés elektromos tulajdonságait, például a visszatérési veszteséget és a feszültség állóhullám-arányát (VSWR). A megadott értékektől való bármilyen eltérés befolyásolhatja a teszteredmények pontosságát vagy a kommunikációs rendszer teljesítményét.

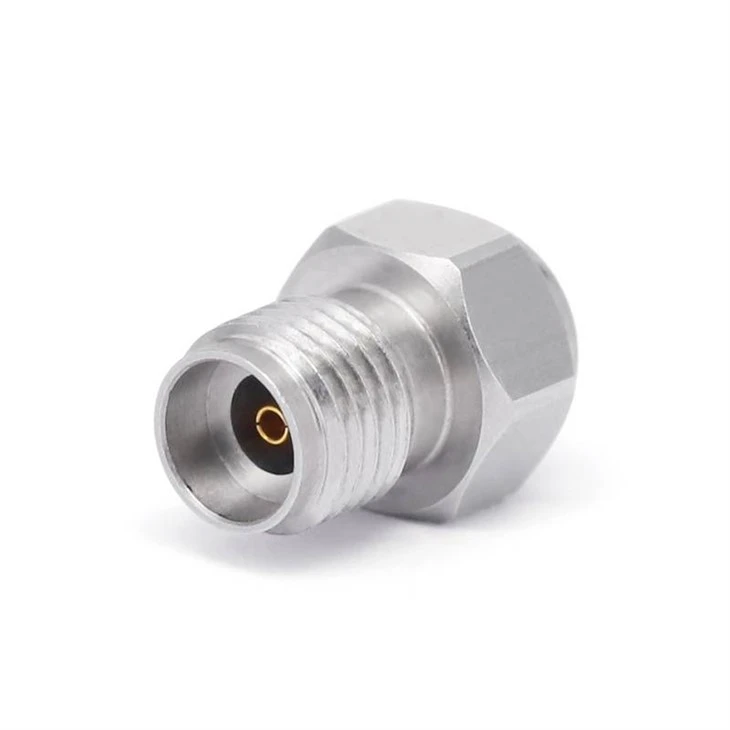

2,92 mm RF terhelés

2,92 mm RF terhelésnagy teljesítményű RF alkalmazásokban használatosak, beleértve a mikrohullámú és milliméteres hullámú rendszereket. Ezeket a terheléseket magas frekvenciák és teljesítményszintek kezelésére tervezték. Az ütési terhelés a 2,92 mm-es rádiófrekvenciás terhelésnél az érintkezők megsérülését vagy elvesztését okozhatja. Ez megnövekedett beillesztési veszteséghez és jelromláshoz vezethet, ami különösen nagy problémát jelenthet a nagyfrekvenciás alkalmazásokban, ahol még a kis veszteségek is jelentős hatással lehetnek a rendszer teljesítményére.

Sokkoló terhelések hatásainak enyhítése

Tervezési szempontok

A csatlakozók tervezésekor feltétlenül figyelembe kell venni az ütési terhelések lehetőségét. Ez magában foglalja az olyan anyagok használatát, amelyek elég erősek és tartósak ahhoz, hogy ellenálljanak a várható erőknek. Például a csatlakozók készülhetnek nagy szilárdságú műanyagokból vagy jó ütésállóságú fémekből.

A csatlakozó házának és belső alkatrészeinek kialakítását is optimalizálni kell, hogy minimalizáljuk a lökésszerű terhelések hatását. Ez magában foglalhat olyan funkciókat, mint a megerősített ház, ütéscsillapító tömítések és biztonságos reteszelő mechanizmusok. Ezenkívül a csapok vagy érintkezők elrendezése úgy alakítható ki, hogy csökkentse a hajlítás vagy eltolódás kockázatát ütés közben.

Szerelés és telepítés

A csatlakozók megfelelő felszerelése és felszerelése kulcsfontosságú az ütési terhelések hatásának csökkentése érdekében. A csatlakozókat megfelelő rögzítőelemekkel és technikákkal biztonságosan rögzíteni kell a rögzítési felületeikhez. Ez segíthet megakadályozni, hogy a csatlakozó elmozduljon vagy rezegjen sokk esetén.

Ezenkívül az ütéscsillapító tartók vagy leválasztók használata csökkentheti az ütési terhelések csatlakozóra való átvitelét. Ezek a tartók olyan anyagokból készülhetnek, mint a gumi vagy hab, amelyek elnyelik és eloszlatják az ütés energiáját.

Tesztelés és minőségellenőrzés

A csatlakozók sokkterhelés alatti megbízhatóságának biztosítása érdekében szigorú tesztelési és minőség-ellenőrzési eljárásokat kell végrehajtani. Ez magában foglalja a csatlakozókat szimulált lökésterhelési teszteknek a gyártási folyamat során. Ezek a tesztek segíthetnek azonosítani a csatlakozó esetleges gyenge pontjait vagy tervezési hibáit, és lehetővé teszik a korrekciós intézkedések megtételét a termék forgalomba hozatala előtt.

Következtetés

Az ütési terhelések jelentős hatással lehetnek a csatlakozók teljesítményére és megbízhatóságára. Csatlakozóterhelések szállítójaként megértjük, hogy fontos olyan csatlakozókat biztosítani, amelyek ellenállnak ezeknek a kihívásokkal teli körülményeknek. A tervezési, gyártási és telepítési folyamatok során fellépő lökésszerű terhelések figyelembevételével biztosíthatjuk, hogy csatlakozóink megfeleljenek a legmagasabb minőségi és teljesítményi követelményeknek.

Ha a kiváló minőségű csatlakozóterhelések piacán dolgozik, amelyek ellenállnak az ütési terhelésnek, kérjük, forduljon hozzánk konzultációra. Szakértői csapatunk segíthet kiválasztani a megfelelő csatlakozókat az adott alkalmazáshoz, és a sikeres telepítéshez szükséges támogatást és útmutatást nyújtja.

Hivatkozások

• John A. DeBoer "Csatlakozó kézikönyve".
• David M. Pozar "RF and Microwave Engineering".
• Robert J. Schmitz "Mechanikai tervezés ütéshez és vibrációhoz".
