Hogyan befolyásolja a páratartalom a VNA tesztkábelek megbízhatóságát?

Szia! A VNA tesztkábelek szállítójaként saját bőrömön tapasztaltam, hogy a különböző környezeti tényezők hogyan befolyásolhatják ezeknek a kábeleknek a teljesítményét. Az egyik tényező, amelyet gyakran figyelmen kívül hagynak, a páratartalom. Ebben a blogban leírom, hogy a páratartalom hogyan befolyásolja a VNA-tesztkábelek megbízhatóságát, és miért érdemes erre figyelni.

Mik azok a VNA tesztkábelek?

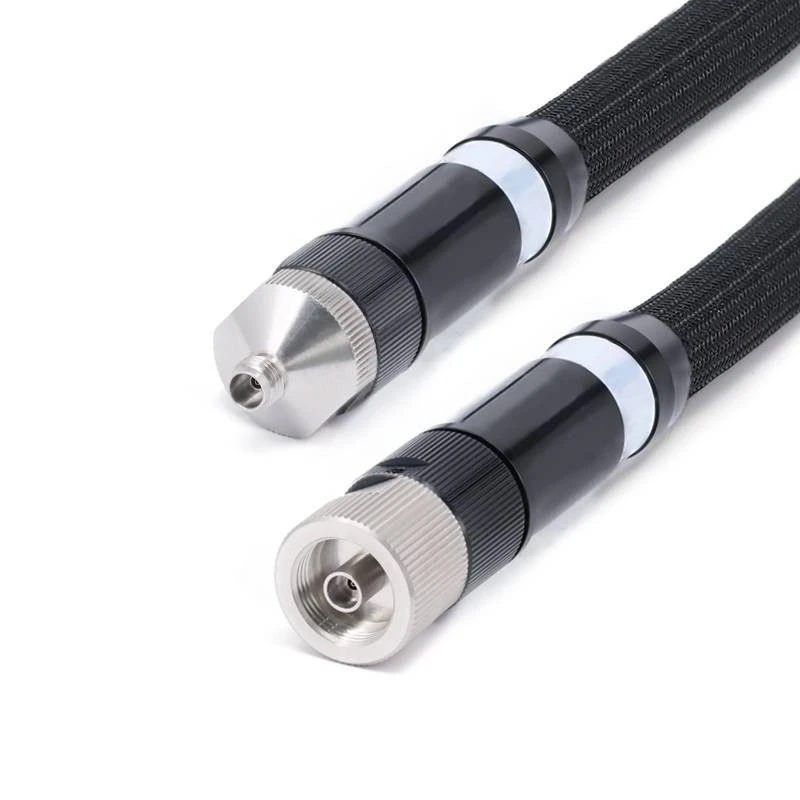

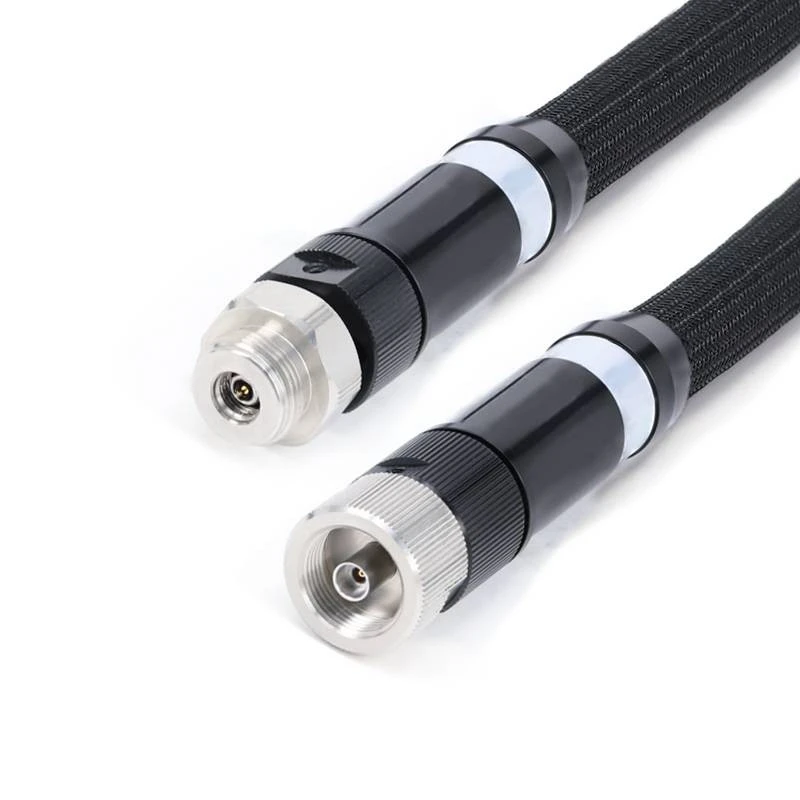

Mielőtt belemerülnénk a páratartalommal kapcsolatos dolgokba, nézzük meg gyorsan, mik is azok a VNA tesztkábelek. A VNA a Vector Network Analyzer rövidítése. Ezekkel a kábelekkel csatlakoztassa a VNA-t a tesztelt eszközhöz (DUT). Döntő szerepet játszanak a DUT elektromos tulajdonságainak, például a szórási paraméterek (S - paraméterek) pontos mérésében. A VNA tesztkábelekről bővebben honlapunkon olvashatVNA tesztkábelek.

Hogyan hat a páratartalom a VNA tesztkábelekre

Dielektromos tulajdonságok

A VNA tesztkábelek belsejében lévő dielektromos anyag kulcsfontosságú alkatrész. Segít a vezetékek szigetelésében és a jel integritásának megőrzésében. A páratartalom megváltoztathatja ennek az anyagnak a dielektromos állandóját. Ha a levegő nedves, a vízmolekulák felszívódhatnak a dielektromos anyagba. A víznek viszonylag nagy a dielektromos állandója a kábelekben használt legtöbb dielektromos anyaghoz képest. Ennek eredményeként nő a kábel dielektromos anyagának általános dielektromos állandója.

A dielektromos állandó változása a kábel karakterisztikus impedanciájának eltolódásához vezethet. A karakterisztikus impedancia a kábelnél rögzített érték, és ettől az értéktől való bármilyen eltérés jelvisszaverődést okozhat. A jelvisszaverődés rossz hír, mert torzíthatja a VNA-ból kapott mérési eredményeket. Például, ha egy mikrohullámú készülék S - paramétereit próbálja megmérni, ezek a tükröződések pontatlanná tehetik a mért értékeket, ami az eszköz teljesítményének helytelen elemzéséhez vezethet.

Korrózió

A nedvesség okozta másik nagy probléma a korrózió. A VNA-tesztkábelek csatlakozói általában fémekből, például sárgarézből, aranyozott sárgarézből vagy más vezető anyagból készülnek. Ha magas páratartalomnak vannak kitéve, ezek a fémek reakcióba léphetnek a levegő nedvességével, és korrodálódhatnak.

A korrózió számos problémát okozhat. Először is növelheti az ellenállást a csatlakozó interfészeknél. A nagyobb ellenállás nagyobb jelveszteséget jelent, ami ismét befolyásolhatja a VNA mérések pontosságát. Másodszor, a korrózió fizikailag károsíthatja a csatlakozókat. Idővel a korrodált részek letörhetnek vagy meglazulhatnak, ami időszakos csatlakozásokhoz vezethet. A szakaszos kapcsolat rémálom a VNA-teszteknél, mert ellentmondásos mérési eredményeket okozhat. A teszt minden egyes futtatásakor különböző értékeket kaphat, ami megnehezíti az adatok megbízhatóságát.

Mechanikai integritás

A páratartalom a kábelek mechanikai integritását is befolyásolhatja. A VNA tesztkábelek külső burkolata általában polimer anyagból készül. Ha hosszú ideig magas páratartalomnak van kitéve, a polimer képes felszívni a vizet. Ez a felszívódás a kabát megduzzadását vagy puhábbá válását okozhatja.

A duzzadt vagy megpuhult köpeny megterhelheti a kábel belső alkatrészeit, például a vezetőket és a dielektromos anyagot. Ez a feszültség mikro-repedésekhez vezethet a dielektrikumban, vagy akár károsíthatja a vezetőket. Ha ezek a mikrorepedések kialakulnak, tovább súlyosbíthatják a jel integritásával kapcsolatos problémákat. Ezenkívül a sérült kabát több nedvességnek teheti ki a belső alkatrészeket, ami a leromlás ördögi köréhez vezet.

Hatás a kalibrációra

A kalibrálás kritikus lépés a VNA-tesztben. A kalibráció biztosítja, hogy a VNA és a tesztkábelek pontos és megbízható méréseket végezzenek. A páratartalom megdobhatja a csavarkulcsot a kalibrálási folyamatban.

LegtöbbKalibráló készletekúgy tervezték, hogy meghatározott környezeti feltételek mellett működjenek, beleértve egy bizonyos tartományú páratartalmat is. Ha a páratartalom ezen a tartományon kívül esik, előfordulhat, hogy a készletben lévő kalibrációs szabványok nem a várt módon működnek.

Például egy kalibrációs szabványnak ismert reflexiós együtthatója lehet, amelyet a VNA kalibrálására használnak. De ha a páratartalom befolyásolta a kábeleket vagy magát a szabványt, akkor a tényleges tükrözési együttható eltérhet az ismert értéktől. Ez az eltérés pontatlanná teheti a kalibrálást, és a pontatlan kalibrálás után végzett mérések is pontatlanok lesznek.

A páratartalom hatásainak enyhítése

Tehát mit tehet a páratartalom VNA-tesztkábelekre gyakorolt ​​hatásának csökkentése érdekében? Íme néhány tipp:

Tárolás

A megfelelő tárolás kulcsfontosságú. Tárolja VNA-tesztkábeleit száraz környezetben. Használhat páratartalom-szabályozott tárolószekrényeket vagy helyiségeket. Ezek a szekrények alacsony és stabil páratartalmat tudnak fenntartani, megvédve a kábeleket a magas páratartalom káros hatásaitól.

Rendszeres ellenőrzés

Rendszeresen ellenőrizze a kábeleket, hogy nincs-e benne korrózió, a köpeny sérülése vagy egyéb probléma. Ha a csatlakozókon korrózió jeleit észleli, megfelelő tisztítószerekkel megtisztíthatja azokat. Ügyeljen azonban arra, hogy ne sértse meg a csatlakozókat a tisztítási folyamat során.

Használjon védőhuzatokat

Fontolja meg védőburkolatok használatát a kábelcsatlakozókhoz. Ezek a burkolatok segíthetnek távol tartani a nedvességet a csatlakozóktól, csökkentve a korrózió kockázatát. Különféle típusú védőburkolatok állnak rendelkezésre, például gumisapkák vagy műanyag hüvelyek.

Következtetés

A páratartalom jelentős hatással lehet a VNA tesztkábelek megbízhatóságára. Befolyásolhatja a dielektromos tulajdonságokat, korróziót okozhat, károsíthatja a kábelek mechanikai integritását, és megzavarhatja a kalibrálási folyamatot. VNA-tesztkábelek szállítójaként megértem, mennyire fontos a VNA-mérések pontosságának és megbízhatóságának biztosítása.

Ha a VNA-tesztkábeleket befolyásoló páratartalommal kapcsolatos problémákkal szembesül, vagy ha új, kiváló minőségű VNA-tesztkábeleket keres, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a megfelelő megoldásokat tesztelési igényeihez. Akár tanácsra van szüksége a kábel kiválasztásával, tárolásával vagy a páratartalommal kapcsolatos problémák kezelésével kapcsolatban, mi mindenben megtaláljuk a választ. Dolgozzunk együtt annak érdekében, hogy VNA-tesztelése a lehető legpontosabb és megbízhatóbb legyen.

Hivatkozások

• "Microwave and RF Engineering", David M. Pozar
• "Kábel és csatlakozó kézikönyv", Jeff Upton
