Hogyan befolyásolja a fáziszaj az RF rendszerek teljesítményét?
Hagyjon üzenetet
A fáziszaj kritikus paraméter az RF (rádiófrekvenciás) rendszerek teljesítményértékelésében. A rádiófrekvenciás erősítők vezető szállítójaként első kézből tapasztalhattuk meg, hogy a fáziszaj jelentősen befolyásolhatja e rendszerek általános funkcionalitását és hatékonyságát. Ebben a blogban elmélyülünk a fáziszaj fogalmával, forrásaival, és ami a legfontosabb, hogyan befolyásolja az RF rendszerek teljesítményét.
A fáziszaj megértése
A fáziszaj a jel fázisának rövid távú ingadozása. Ideális RF jel esetén a fázis állandó marad az idő múlásával. Valós forgatókönyvekben azonban különféle tényezők véletlenszerű eltéréseket okoznak a jel fázisában. Ezeket az ingadozásokat jellemzően a frekvenciatartományban a vivőfrekvencia körüli oldalsávokként ábrázolják.
Matematikailag a fáziszajt gyakran a fázisingadozás teljesítményspektrális sűrűségével (PSD) fejezik ki, általában dBc/Hz-ben (a vivőhöz viszonyított decibel per hertz). Az alacsonyabb fáziszaj érték stabilabb jelet, míg a magasabb érték nagyobb fázisinstabilitást jelez.
A fáziszaj forrásai
Az RF rendszerekben a fáziszajnak számos forrása van. Az egyik elsődleges forrás az oszcillátor. Az oszcillátorok a rádiófrekvenciás rendszerek alapvető összetevői, amelyeket a vivőfrekvencia generálására használnak. Mindazonáltal hajlamosak a fáziszajra az aktív és passzív alkatrészek termikus zaja, valamint a mechanikai rezgések és a hőmérséklet-ingadozások miatt.
A fáziszaj másik forrása az RF lánc aktív komponensei, például az erősítők. Az erősítők a tranzisztorok nemlineáris viselkedésén keresztül fáziszajt vezethetnek be. Ha egy erősítő nemlineáris tartományban működik, intermodulációs termékeket generálhat, amelyek hozzájárulnak a fáziszajhoz.
A fáziszaj kialakulásához külső tényezők is hozzájárulhatnak. Például a közeli elektronikus eszközökből származó elektromágneses interferencia (EMI) vagy a tápegység zaja kapcsolódhat az RF jelhez, és fázisingadozást okozhat.
A jelminőségre gyakorolt hatás
A fáziszaj egyik legjelentősebb módja a rádiófrekvenciás rendszerekre a jelminőség romlása. A kommunikációs rendszerekben a fáziszaj szomszédos csatorna interferenciát okozhat. Amikor egy jel fáziszaj oldalsávja egy szomszédos csatorna frekvenciasávjába nyúlik be, az interferálhat az adott csatornában lévő jelekkel, ami a jel-zaj viszony (SNR) csökkenéséhez és a bithibaarány (BER) növekedéséhez vezet.
A radarrendszerekben a fáziszaj csökkentheti a hatótávolság felbontását. A radarrendszerek a továbbított és vett jelek közötti fáziskülönbség pontos mérésére támaszkodnak a cél távolságának meghatározásához. A fáziszaj hibákat okozhat ezekben a fázismérésekben, ami a cél tartományának kevésbé pontos meghatározását eredményezheti.
Hatás a spektrális tisztaságra
A fáziszaj közvetlen hatással van az RF jel spektrális tisztaságára is. A magas fáziszajjel széles oldalsávokkal rendelkezik, ami azt jelenti, hogy a jel teljesítménye szélesebb frekvenciatartományban oszlik el. Ez problémát jelenthet olyan alkalmazásokban, ahol keskeny sávú jelre van szükség, például frekvenciaosztásos multiplexelési (FDM) rendszerekben.
Az FDM rendszerekben több jelet továbbítanak egyidejűleg különböző frekvenciasávokban. Ha egy jel fáziszaja túl magas, oldalsávjai átfedhetnek más jelek frekvenciasávjaival, interferenciát okozva és csökkentve a rendszer teljes kapacitását.
Hatás a vevő érzékenységére
A vevő érzékenysége kulcsfontosságú paraméter az RF rendszerekben, mivel ez határozza meg a vevő által észlelhető minimális jelerősséget. A fáziszaj ronthatja a vevő érzékenységét a zajszint növelésével.
Amikor a vevőben a helyi oszcillátor fáziszaj oldalsávjai keverednek a bejövő jellel, további zajkomponenseket generálhatnak. Ezek a zajkomponensek növelik a vevőben már meglévő hőzajt, növelik az általános zajszintet, és csökkentik a vevő képességét a gyenge jelek észlelésére.
RF erősítőink és fáziszaj

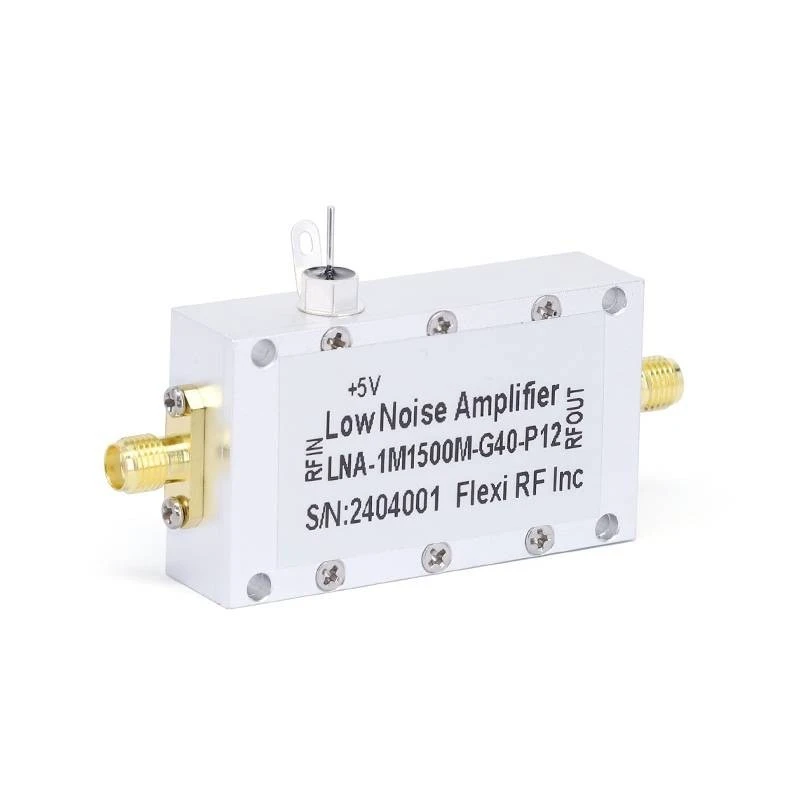

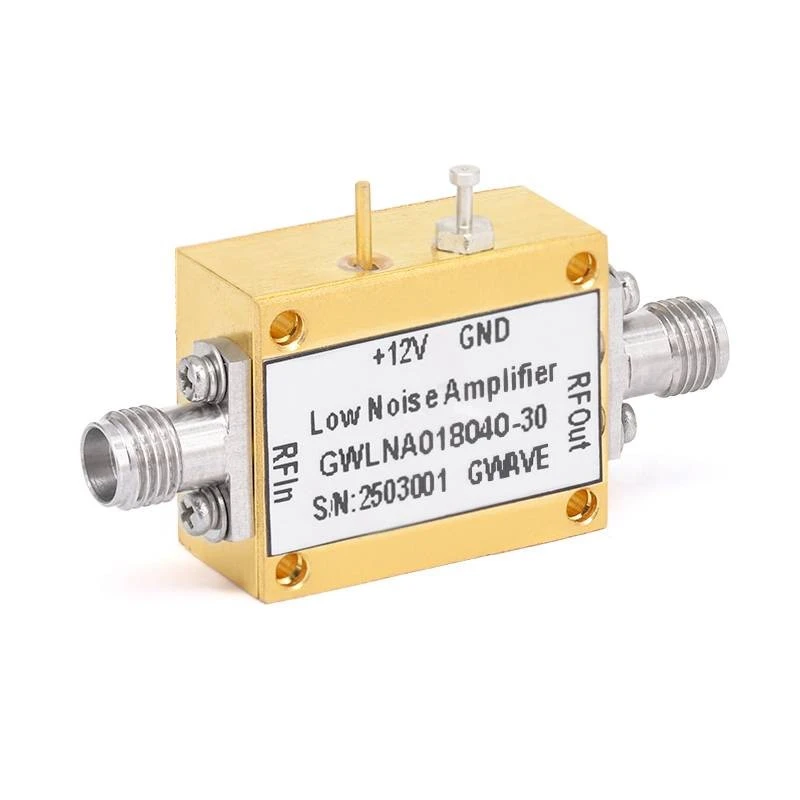

Az RF erősítők beszállítójaként megértjük a fáziszaj minimalizálásának fontosságát termékeinkben. A miénk90 GHz-es alacsony zajszintű erősítők,50 GHz-es alacsony zajszintű erősítők, és18 GHz-es alacsony zajszintű erősítőkfejlett technológiával készültek a fáziszaj csökkentésére és az RF rendszerek általános teljesítményének javítására.
Kiváló minőségű alkatrészeket és a legkorszerűbb gyártási eljárásokat használunk annak érdekében, hogy erősítőink alacsony fáziszajjellemzőkkel rendelkezzenek. Mérnökeink gondosan megtervezik az erősítő áramköreit, hogy minimalizálják a nem lineáris hatásokat, amelyek hozzájárulhatnak a fáziszajhoz. Ezenkívül hatékony árnyékolási és szűrési technikákat alkalmazunk, hogy csökkentsük a külső interferencia hatását az erősítő teljesítményére.
A fáziszaj mérséklése RF rendszerekben
Számos stratégia alkalmazható a fáziszaj hatásainak mérséklésére az RF rendszerekben. Az egyik megközelítés a kiváló minőségű oszcillátorok használata alacsony fáziszajjal. Például a kristályoszcillátorok kiváló fáziszaj-teljesítményükről ismertek, és gyakran használják olyan alkalmazásokban, ahol az alacsony fáziszaj kritikus.
Egy másik stratégia a fáziszárolt hurkok (PLL) használata. A PLL-ek stabil kimeneti frekvencia létrehozására használhatók referenciajelre való rögzítéssel. Használhatók az oszcillátor fáziszajának csökkentésére is a nagyfrekvenciás fázisingadozások kiszűrésével.
Ezenkívül a megfelelő áramkör-elrendezés és földelési technikák segíthetnek a fáziszaj csökkentésében. A jelnyomok hosszának minimalizálásával és a jó alapsík biztosításával csökkenthető a külső interferencia csatolása, ezáltal csökkenthető a rendszer fáziszaja.
Következtetés
A fáziszaj összetett és jelentős tényező, amely nagymértékben befolyásolhatja a rádiófrekvenciás rendszerek teljesítményét. Ez ronthatja a jel minőségét, csökkentheti a spektrális tisztaságot és a vevő érzékenységét. Az RF erősítők szállítójaként elkötelezettek vagyunk amellett, hogy olyan termékeket kínáljunk, amelyek minimalizálják a fáziszajt, és javítják az RF rendszerek általános teljesítményét.
Ha nagy teljesítményű, alacsony fáziszajú RF erősítőket keres, kérjük, vegye fel velünk a kapcsolatot, hogy részletesen megbeszéljük az Ön igényeit. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani az alkalmazásához megfelelő erősítőt, és a lehető legjobb megoldásokat kínálni.
Hivatkozások
- Pozar, DM (2011). Mikrohullámú gépészet. Wiley.
- Razavi, B. (2011). RF mikroelektronika. Prentice Hall.
- Lee, TH (2004). A CMOS rádiófrekvenciás integrált áramkörök tervezése. Cambridge University Press.
