Hogyan befolyásolja az antenna magassága a teljesítményét?

Az antennák a modern kommunikációs rendszerek kulcsfontosságú elemei, létfontosságú szerepet játszanak az elektromágneses hullámok adásában és vételében. Antennaszállítóként első kézből tapasztaltam ügyfeleink változatos igényeit, és annak fontosságát, hogy megértsük, hogyan befolyásolják a különböző tényezők az antenna teljesítményét. Az egyik ilyen tényező, amely jelentősen befolyásolja az antenna működését, a magassága. Ebben a blogbejegyzésben az antenna magassága és a teljesítmény közötti összefüggésbe fogok beleásni, feltárva a mögötte rejlő tudományos elveket és gyakorlati vonatkozásait.

Az antennasugárzási minták alapjai

Mielőtt az antenna magasságának hatásáról beszélnénk, elengedhetetlen a sugárzási minták fogalmának megértése. Az antenna sugárzási mintája leírja, hogyan sugároz vagy fogad elektromágneses energiát a térben. Általában háromdimenziós grafikonként ábrázolják, amely a relatív térerősséget mutatja az antennától különböző szögekben.

A sugárzási mintáknak két fő típusa van: mindenirányú és irányított. A körsugárzó antennák a vízszintes síkban minden irányba egyenletesen sugároznak energiát, így alkalmasak olyan alkalmazásokra, ahol a jeleket széles területen kell továbbítani vagy fogadni. Az irányított antennák viszont egy adott irányba fókuszálják az energiájukat, nagyobb erősítést és nagyobb hatótávolságot biztosítva ebben az irányban.

Hogyan befolyásolja az antenna magassága a sugárzási mintákat

Az antenna magassága jelentős hatással lehet a sugárzási mintázatára. Ha egy antennát a talajhoz közel helyezünk el, a talaj tükröző felületként működik. A visszavert hullámok interferálhatnak az antennából kisugárzó közvetlen hullámokkal, építő vagy destruktív interferenciát okozva.

• Konstruktív interferencia: Bizonyos magasságokban a visszavert és a közvetlen hullámok úgy egyesülnek, hogy erősítik egymást, ami meghatározott irányokban megnövekedett jelerősséget eredményez. Ez az antenna erősítésének és hatótávolságának javulásához vezethet. Például egy VHF (Very High Frequency) vagy UHF (Ultra High Frequency) kommunikációs rendszerben az antenna olyan magasságba emelése, ahol konstruktív interferencia lép fel, jelentősen javíthatja a jel minőségét nagy területen.
• Pusztító interferencia: Ezzel szemben más magasságokban a visszavert és a közvetlen hullámok kiolthatják egymást, ami a jelerősség csökkenéséhez vezethet. Ez holt zónákat hozhat létre, ahol a jel gyenge vagy nem létezik. A pusztító interferencia elkerülése érdekében nagyon fontos, hogy gondosan válassza ki az antenna magasságát a működés gyakorisága és a környező környezet alapján.

Hatás a vonali kommunikációra

A látóvonalas (LOS) kommunikációban, ahol az adó- és vevőantennák akadály nélkül "látják" egymást, az antenna magassága kritikus szerepet játszik. Minél magasabb az antenna, annál messzebbre nyúlik a látómező.

A két (h_1) és (h_2) magasságú (méterben) antenna közötti látótávolság (d) kiszámításának képlete a következő:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

ahol (d) kilométerben van. Ez a képlet azt mutatja, hogy bármelyik antenna magasságának növelése jelentősen növelheti a kommunikációs hatótávolságot. Például egy pont-pont mikrohullámú kapcsolatnál az antennák magasabb tornyokba emelése megnövelheti a kommunikációs távolságot két távoli hely között.

A talajhullámok terjedésére gyakorolt ​​hatás

A talajhullám terjedése az a terjedési mód, ahol az elektromágneses hullámok végighaladnak a Föld felszínén. Az antenna magassága befolyásolja a talajhullám terjedésének hatékonyságát.

• Alacsony frekvenciájú antennák: Alacsony frekvenciájú antennáknál (2 MHz alatt) a talajhullám a domináns terjedési mód. Az alacsonyabb antennamagasság hatékonyabb lehet a talajhullámok terjedésében, mert lehetővé teszi a hullámok jobb párosítását a talajjal. A hullám elektromos tere kölcsönhatásba lép a Föld vezető felületével, az alacsonyabb antennamagasság pedig erősebb csatolást biztosít.
• Magas frekvenciájú antennák: Magasabb frekvenciákon a talajhullám gyorsabban csillapodik, és csökken a talajhullám terjedésének jelentősége. Az antenna magassága azonban továbbra is befolyásolja az általános teljesítményt, különösen az ionoszférával való kölcsönhatás és az égbolt hullámok kialakulása szempontjából.

Hatás a többutas fadingra

A többutas fading olyan jelenség, amikor a vett jel az átvitt jel több másolatának kombinációja, amelyek mindegyike más úton érkezik a vevőhöz. Ezek az utak magukban foglalhatnak közvetlen utakat, épületekről, hegyekről vagy más objektumokról visszavert ösvényeket, valamint az akadályok körül elszórt utakat.

Az antenna magassága segíthet csökkenteni a többutas fadingot. A magasabb antenna nagyobb valószínűséggel veszi a közvetlen jelet a visszavert és szórt jelekből származó kisebb interferenciával. Ennek az az oka, hogy minél magasabb az antenna, annál kevesebb akadály van az adó és a vevő közötti közvetlen úton. Ezenkívül egy magasabb antenna jobb rálátást biztosít a környező területre, így hatékonyabban tudja fogadni a különböző irányokból érkező jeleket.

Gyakorlati szempontok az antennamagasság kiválasztásához

Az antenna magasságának kiválasztásakor számos gyakorlati szempontot kell figyelembe venni:

• Szabályozási követelmények: Sok régióban szabályozások vonatkoznak az antennák maximális magasságára. Ezek az előírások a biztonság biztosítását, a légiközlekedési és egyéb kommunikációs rendszerekkel való interferenciák megelőzését, valamint a terület esztétikai értékének védelmét szolgálják.
• Költség: Az antenna magasságának növelése gyakran magasabb tornyokat vagy árbocokat igényel, amelyek telepítése és karbantartása költséges lehet. Az antenna magasságának meghatározásakor figyelembe kell venni a torony, az alapozás és a szerelési munka költségeit.
• Környezeti tényezők: A helyi környezet, például a magas épületek, hegyek vagy fák jelenléte befolyásolhatja az antenna optimális magasságát. Például egy olyan városban, ahol sok magas épület található, magasabb antennára lehet szükség az épületek okozta elzáródás leküzdéséhez.

Antennamegoldásaink

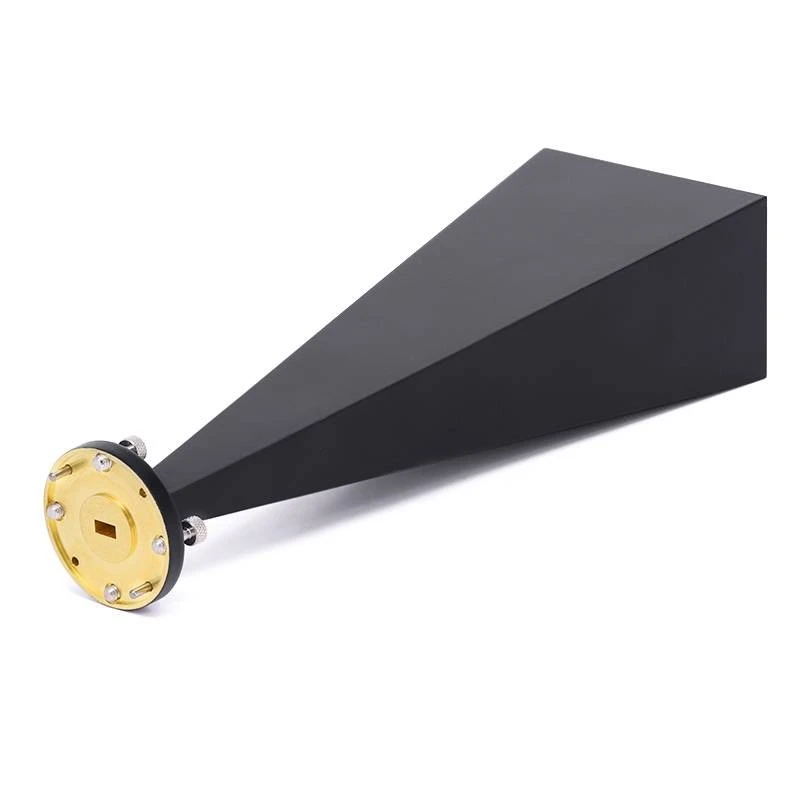

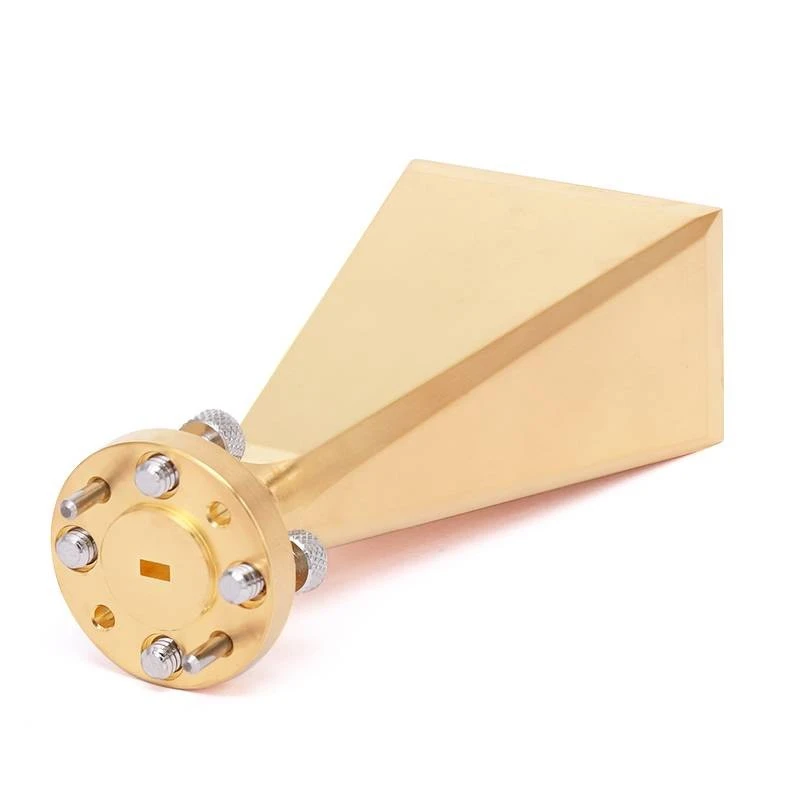

Antennaszállítóként az antennák széles választékát kínáljuk, többek közöttLog - időszakos antennákésKürt antennák, alkalmas különféle alkalmazásokhoz és magassági követelményekhez. Szakértői csapatunk segítséget nyújt a megfelelő antenna kiválasztásában és az optimális magasság meghatározásában az Ön egyedi igényei alapján.

Akár nagy erősítésű antennára van szüksége nagy hatótávolságú kommunikációhoz, akár alacsony profilú antennára a talajhullámok terjedéséhez, mi megtaláljuk az Ön igényeinek megfelelő megoldásokat. Tisztában vagyunk az antennamagasság fontosságával az optimális teljesítmény elérésében, és technikai támogatást és tanácsot tudunk nyújtani a megfelelő döntés meghozatalához.

Következtetés

Az antenna magassága kritikus tényező, amely számos módon befolyásolja a teljesítményét. Befolyásolja a sugárzási mintázatot, a látótávolság kommunikációs tartományát, a talajhullámok terjedésének hatékonyságát és a többutas fading mérséklését. Az antenna magasságával kapcsolatos tudományos elvek és gyakorlati szempontok gondos mérlegelésével kiválaszthatja a megfelelő antennát és beépítési magasságot az adott alkalmazáshoz.

Ha többet szeretne megtudni antennatermékeinkről, vagy segítségre van szüksége projektje számára az optimális antennamagasság kiválasztásában, kérjük, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll arra, hogy segítsen megtalálni a legjobb megoldást kommunikációs igényeire.

Hivatkozások

• Balanis, CA (2016). Antennaelmélet: Elemzés és tervezés (4. kiadás). Wiley.
• Kraus, JD és Marhefka, RJ (2002). Antennák minden alkalmazáshoz (3. kiadás). McGraw – Hill.
• Jordan, EC és Balmain, KG (1968). Elektromágneses hullámok és sugárzó rendszerek (2. kiadás). Prentice – Hall.
