Hogyan válasszuk ki a megfelelő RF keringtetőt egy adott alkalmazáshoz?

Amikor rádiófrekvenciás (RF) rendszerekről van szó, a megfelelő RF keringtető kiválasztása kulcsfontosságú az optimális teljesítmény és hatékonyság érdekében. Az RF keringetőszivattyúk jó hírű szállítójaként megértem a döntéshozatali folyamat bonyolultságát. Ebben a blogbejegyzésben végigvezetem Önt azon kulcsfontosságú tényezőkön, amelyeket figyelembe kell venni, amikor egy adott alkalmazáshoz RF keringetőt választanak.

Az RF keringtetők megértése

Mielőtt belemerülne a kiválasztási folyamatba, elengedhetetlen, hogy alapvető ismeretekkel rendelkezzen arról, hogy mi az RF keringetőszivattyú és hogyan működik. Az RF keringtető egy passzív, nem reciprok három vagy négy portos eszköz, amely lehetővé teszi az RF jelek meghatározott irányba történő áramlását, jellemzően körkörös mintázatban. Ez azt jelenti, hogy az egyik porton belépő jel a következő porton keresztül távozik egy előre meghatározott sorrendben.

Az RF keringetőszivattyúk nem kölcsönös jellege az, ami miatt olyan értékesek az RF rendszerekben. Használhatók a rendszer különböző részeinek elkülönítésére, az érzékeny alkatrészek megvédésére a visszavert jelektől, és javítják a rendszer általános teljesítményét. Például egy adó-vevő rendszerben egy rádiófrekvenciás keringető segítségével elválasztható a kiküldött és a vett jel, ezzel megelőzhető az interferencia és javítható a jel minősége.

Főbb figyelembe veendő tényezők

Most, hogy alapvető ismereteink vannak az RF keringtetőkről, vizsgáljuk meg azokat a kulcsfontosságú tényezőket, amelyeket figyelembe kell venni, amikor kiválasztjuk a megfelelőt az adott alkalmazáshoz.

Frekvencia tartomány

Az első és legfontosabb figyelembe veendő tényező az RF keringtető frekvenciatartománya. A különböző alkalmazások eltérő frekvenciatartományt igényelnek, és kulcsfontosságú, hogy olyan keringetőt válasszunk, amely a kívánt frekvenciasávon belül működik. Például, ha mikrohullámú kommunikációs rendszeren dolgozik, akkor olyan keringetőszivattyúra lesz szüksége, amely mikrohullámú frekvencián is működik.

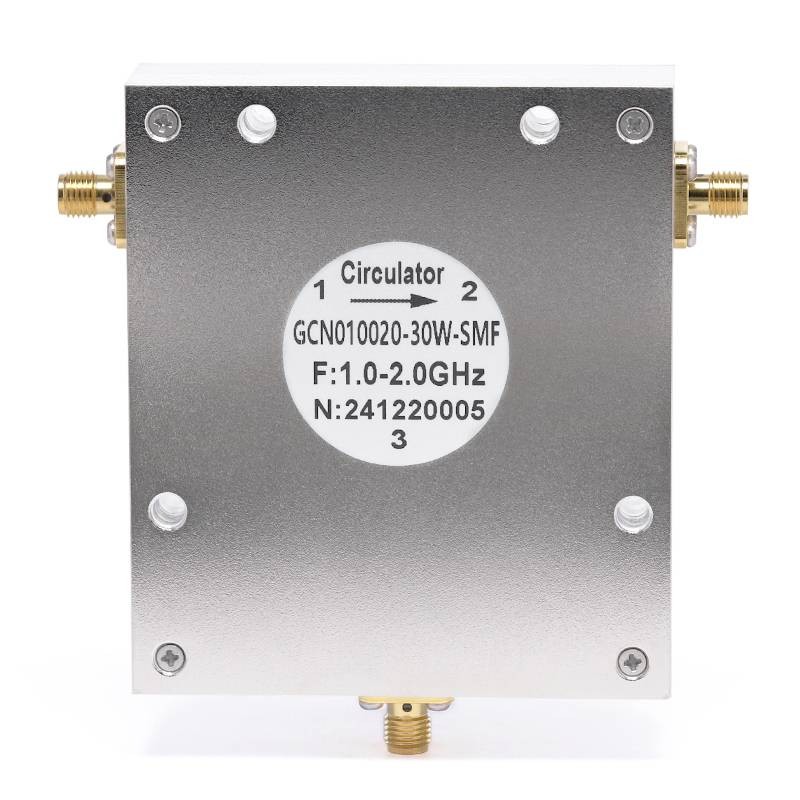

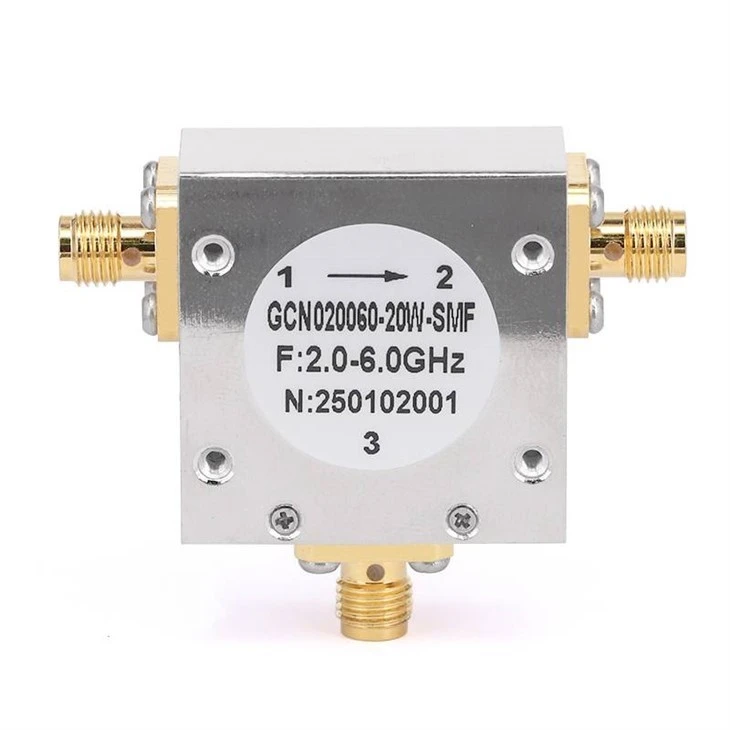

Beszállítóként az RF keringetőszivattyúk széles választékát kínáljuk különböző frekvenciatartományokkal, hogy megfeleljenek a különféle alkalmazások igényeinek. Például a miénket26,5 GHz-es RF koaxiális keringtetőknagyfrekvenciás alkalmazásokhoz készültek, míg a mi40 GHz-es RF koaxiális keringtetőkmég magasabb frekvenciakövetelményekre is alkalmasak. Nekünk is van6 GHz-es RF koaxiális keringtetőkalacsonyabb frekvenciájú alkalmazásokhoz.

Erőkezelés

Egy másik fontos figyelembe veendő tényező az RF keringetőszivattyú teljesítménykezelési képessége. A keringetőszivattyú teljesítménykezelési kapacitása azt a maximális teljesítményt jelenti, amelyet a teljesítmény jelentős romlása nélkül képes kezelni. A megbízható működés érdekében kulcsfontosságú, hogy olyan keringetőszivattyút válasszunk, amely képes kezelni az adott alkalmazás teljesítményszintjét.

Amikor a teljesítménykezelés alapján választja ki a keringetőszivattyút, fontos figyelembe venni mind az átlagos teljesítményt, mind a rendszer csúcsteljesítmény-szükségletét. Nagy teljesítményű alkalmazásokhoz, mint például radarrendszerek vagy nagy teljesítményű adók, nagy teljesítményű keringetőszivattyúra lesz szükség. RF keringetőink többféle teljesítménybesorolással állnak rendelkezésre, hogy megfeleljenek a különböző teljesítményigényeknek.

Beillesztési veszteség

A beillesztési veszteség egy másik kritikus paraméter, amelyet figyelembe kell venni az RF keringetőszivattyú kiválasztásakor. A beillesztési veszteség azt a teljesítményt jelenti, amely elveszik, amikor az RF jel áthalad a keringtetőn. Az alacsonyabb beillesztési veszteség jobb teljesítményt jelez, mivel kevesebb energia megy kárba a keringetőszivattyúban.

Általában a beillesztési veszteséget decibelben (dB) mérik, és az alacsonyabb dB érték kisebb veszteséget jelent. A keringetőszivattyú kiválasztásakor fontos, hogy alacsony beillesztési veszteséggel rendelkezőt válasszunk, hogy minimalizáljuk a teljesítményveszteséget és javítsuk a rendszer általános hatékonyságát. RF keringtetőink alacsony behelyezési veszteséggel rendelkeznek, így biztosítva az optimális teljesítményt az Ön alkalmazásában.

Elkülönítés

Az izoláció egy másik fontos paraméter, amely a keringetőszivattyú azon képességét méri, hogy elszigeteli a bemeneti és kimeneti portokat. A magas leválasztási érték azt jelzi, hogy a keringtető hatékonyan képes megakadályozni a jelek kiszivárgását a portok között, csökkentve az interferenciát és javítva a jelminőséget.

Az izolációt decibelben (dB) is mérik, a magasabb dB érték pedig jobb szigetelést jelez. A keringetőszivattyú kiválasztásakor fontos, hogy magas leválasztási értékűt válasszon, hogy biztosítsa a megbízható működést és minimalizálja a rendszer interferenciáját. RF keringetőink nagy szigetelésűek, és kiváló teljesítményt nyújtanak a legkülönbözőbb alkalmazásokban.

VSWR (feszültség állóhullám-arány)

A VSWR annak mértéke, hogy az RF keringtető mennyire illeszkedik a csatlakoztatott alkatrészek impedanciájához. Az alacsony VSWR érték jó impedancia egyezést jelez, ami azt jelenti, hogy kevesebb teljesítmény verődik vissza a keringetőről, ami jobb teljesítményt és hatékonyságot eredményez.

A VSWR-t jellemzően arányként fejezik ki, például 1,2:1 vagy 1,5:1. Az alacsonyabb arány jobb impedanciaegyezést jelez. A keringetőszivattyú kiválasztásakor fontos, hogy alacsony VSWR-értékkel rendelkezőt válasszon, hogy biztosítsa az optimális teljesítményt és minimalizálja a rendszer áramveszteségét. RF keringtetőink alacsony VSWR-vel rendelkeznek, jó impedanciaillesztést és kiváló teljesítményt biztosítanak.

Méret és formatényező

Az RF keringetőszivattyú mérete és alaktényezője szintén fontos szempont, különösen olyan alkalmazásokban, ahol korlátozott a hely. A különböző alkalmazásokhoz eltérő méretű és formájú keringetőszivattyúk szükségesek, és kulcsfontosságú, hogy olyat válasszunk, amely illeszkedik a rendszerébe.

Beszállítóként különféle RF keringetőszivattyúkat kínálunk, különböző méretű és formájúak, hogy megfeleljenek a különféle alkalmazások igényeinek. Akár kompakt keringtetőre van szüksége egy hordozható készülékhez, akár nagyobb keringetőszivattyúra egy nagy teljesítményű rendszerhez, nálunk megtalálja a megfelelő megoldást.

Alkalmazás-specifikus szempontok

A fent említett általános tényezőkön kívül néhány alkalmazás-specifikus szempontot is figyelembe kell vennie az RF keringetőszivattyú kiválasztásakor.

Kommunikációs rendszerek

Kommunikációs rendszerekben, például mobilhálózatokban vagy műholdas kommunikációs rendszerekben RF keringtetőket használnak a továbbított és vett jelek elkülönítésére. A kommunikációs rendszer keringetőszivattyújának kiválasztásakor fontos figyelembe venni az olyan tényezőket, mint a frekvenciatartomány, a beillesztési veszteség, az izoláció és a VSWR a megbízható működés és a jó minőségű kommunikáció érdekében.

Radar rendszerek

A radarrendszerekhez olyan rádiófrekvenciás keringtetőkre van szükség, amelyek képesek nagy teljesítményszintet kezelni és magas frekvencián működni. A radarrendszer keringetőszivattyújának kiválasztásakor fontos, hogy nagy teljesítményű, alacsony beillesztési veszteséggel, nagy szigeteléssel és alacsony VSWR-rel rendelkezőt válasszon a pontos észlelés és a megbízható működés érdekében.

Teszt- és mérőberendezések

A vizsgáló- és mérőberendezésekben az RF keringtetőket a különböző alkatrészek és tesztportok közötti jelek irányítására használják. A vizsgáló- és mérőberendezésekhez való keringetőszivattyú kiválasztásakor fontos figyelembe venni az olyan tényezőket, mint a frekvenciatartomány, a beillesztési veszteség, a leválasztás és a VSWR a pontos mérések és a megbízható működés érdekében.

Következtetés

A megfelelő RF keringtető kiválasztása egy adott alkalmazáshoz kritikus döntés, amely jelentős hatással lehet rendszere teljesítményére és hatékonyságára. Az olyan tényezők figyelembevételével, mint a frekvenciatartomány, a teljesítménykezelés, a beillesztési veszteség, a szigetelés, a VSWR, a méret és az alaktényező, valamint az alkalmazás-specifikus követelmények, kiválaszthatja az igényeinek leginkább megfelelő keringetőszivattyút.

A rádiófrekvenciás keringetőszivattyúk beszállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket biztosítsunk, amelyek megfelelnek ügyfeleink igényeinek. RF keringtetőink kiváló teljesítményt nyújtanak a frekvenciatartomány, a teljesítménykezelés, a beillesztési veszteség, a leválasztás, a VSWR és a méret tekintetében. Ha az alkalmazásához megfelelő RF keringetőszivattyút keresi, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük igényeit és felfedezzük termékkínálatunkat. Várjuk, hogy együtt dolgozhassunk, hogy megtaláljuk a tökéletes megoldást RF rendszeréhez.

Hivatkozások

• Pozar, DM (2011). Microwave Engineering (4. kiadás). Wiley.
• Collin, RE (2001). Microwave Engineering alapjai (2. kiadás). Wiley.
• Matthaei, GL, Young, L. és Jones, EMT (1964). Mikrohullámú szűrők, impedanciaillesztő hálózatok és csatolószerkezetek. McGraw-Hill.
