Hogyan lehet kompenzálni az RF erősítők hőmérsékleti hatásait?

Hé! Az RF erősítők szállítójaként első kézből láttam, hogy a hőmérséklet miként dobhat egy csavarkulcsot ezen kritikus alkatrészek munkáiba. Az RF erősítők a vezeték nélküli világ nem énekelt hősei, amelyek fellendítik a jeleket a világos kommunikáció és a hatékony adatátvitel biztosítása érdekében. De amikor a hőmérséklet ingadozni kezd, ez összezavarhatja teljesítményüket nagy idővel. Tehát ebben a blogban megosztom néhány tippet arra, hogyan lehet kompenzálni a hőmérsékleti hatásokat az RF erősítőkben.

A hőmérsékletnek az RF erősítőkre gyakorolt hatásának megértése

Mielőtt belemerülnénk a megoldásokba, vessünk egy pillantást arra, hogy miért jelent a hőmérséklet ilyen problémát az RF erősítők számára. Látja, hogy az RF erősítők félvezető eszközökből állnak, mint például a tranzisztorok, amelyek nagyon érzékenyek a hőmérsékleti változásokra. Amikor a hőmérséklet emelkedik, ezeknek a félvezetőknek az elektromos tulajdonságai megváltozhatnak, ami csökken a nyereség csökkenéséhez, a zaj növekedéséhez és az amplifikált jel torzulásához.

A flip oldalán, amikor a hőmérséklet csökken, az erősítő teljesítménye szintén találhat. A nyereség növekedhet, ami az erősítő telítettségét és torzítását okozhatja. És szélsőséges hidegben a félvezető eszközök akár teljesen leállíthatják a munkát.

Tehát, amint láthatja, a hőmérséklet jelentős hatással lehet az RF erősítők teljesítményére. Ezért annyira fontos, hogy megtaláljuk a hatások kompenzálásának módját, és biztosítsuk, hogy az erősítők a legjobban működjenek, függetlenül attól, hogy milyen a hőmérséklet.

A hőmérsékleti hatások kompenzálására szolgáló módszerek

Elfogultsági technikák

Az RF erősítők hőmérsékleti hatásainak kompenzálásának egyik leggyakoribb módja az elfogult technikák révén. Az elfogultság az DC feszültség vagy áram alkalmazása az erősítőre a működési pont beállításához. A torzítás feszültségének vagy áramának beállításával ellensúlyozhatja a félvezető eszközök elektromos tulajdonságainak változásait, amelyeket a hőmérsékleti ingadozások okoznak.

Például egy közönséges emitter erősítőben egy hőmérséklet-kompenzált elfogultsági áramkört használhat az állandó kollektor áram fenntartásához széles hőmérsékleti tartományban. Ez elősegítheti az erősítő nyereségének stabilizálását és csökkentheti a hőmérséklet teljesítményére gyakorolt hatását.

Hőgazdálkodás

A hőmérsékleti hatások kompenzálásának másik fontos módszere a termálkezelés. Ez magában foglalja a technikák használatát az erősítő hőmérsékletének szabályozására, és biztonságos működési tartományban tartani. Ennek többféle módja van, beleértve:

• Hőcsökkentés:A hűtőborda olyan passzív hűtőkészülékek, amelyeket úgy terveztek, hogy eloszlatják a hőt az erősítőtől. Úgy működnek, hogy növelik az erősítő felületét, lehetővé téve, hogy a hőt hatékonyabban továbbítsa a környező környezetbe.
• Ventilátorok és hűtési rendszerek:Bizonyos esetekben előfordulhat, hogy aktív hűtési rendszereket, például ventilátorokat vagy folyadékhűtést kell használnia, hogy az erősítő hőmérsékletét ellenőrzés alatt tartsa. Ezek a rendszerek hatékonyabb hűtést tudnak biztosítani, mint önmagában a hűtőborda, különösen a nagy teljesítményű alkalmazásokban.
• Hőszigetelés:A hőszigetelés magában foglalja az erősítő elválasztását a rendszer más hőtermelő alkatrészeitől. Ez segíthet csökkenteni az erősítőbe átvitt hőmennyiséget, és biztonságos tartományban tartja a hőmérsékletet.

Hőmérséklet-kompenzált alkatrészek

Az elfogultsági technikák és a termálkezelés mellett a hőmérséklet-kompenzált komponenseket is használhatja az RF erősítőkben. Ezeket az alkatrészeket úgy tervezték, hogy olyan elektromos tulajdonságokkal rendelkezzenek, amelyek olyan módon változnak, amely kompenzálja a hőmérséklet hatását.

Például használhat hőmérséklet-kompenzált ellenállókat vagy kondenzátorokat az erősítő áramkörben. Ezek az alkatrészek elősegíthetik az állandó nyereség fenntartását és csökkenthetik a hőmérséklet hatását az erősítő teljesítményére.

Visszajelzési hurkok

A visszacsatolási hurkok egy másik hatékony módszer az RF erősítők hőmérsékleti hatásainak kompenzálására. A visszacsatolási hurok egy olyan áramkör, amely a kimeneti jel egy részét használja a bemeneti jel vezérlésére. A visszacsatolási jel beállításával ellensúlyozhatja az erősítő teljesítményének változásait, amelyeket a hőmérsékleti ingadozások okoztak.

Például egy negatív visszacsatolási erősítőben a kimeneti jelet visszaadják a bemenethez, 180 fokos fáziseltolódás mellett. Ez elősegíti az erősítő nyereségének csökkentését és teljesítményének stabilizálását széles hőmérsékleti tartományban.

A megfelelő kompenzációs módszer kiválasztása

Az RF erősítők hőmérsékleti hatásainak kompenzálásakor nincs egy mindenki számára megfelelő megoldás. A legjobb módszer az Ön számára számos tényezőtől függ, beleértve az erősítő típusát, az üzemi hőmérsékleti tartományt és az alkalmazás konkrét követelményeit.

Íme néhány dolog, amelyet figyelembe kell venni egy kompenzációs módszer kiválasztásakor:

• Költség:Néhány kompenzációs módszer, például a hőmérséklet-kompenzált alkatrészek használata, drágább lehet, mint mások. Mérni kell a kompenzációs módszer költségeit az általa nyújtott előnyökkel szemben.
• Bonyolultság:Néhány kompenzációs módszer, például a visszacsatolási hurkok használata, összetettebb lehet, mint mások. Fontolnia kell a műszaki szakértelmet és a rendelkezésre álló erőforrásokat a kompenzációs módszer kiválasztásakor.
• Teljesítménykövetelmények:Az alkalmazás teljesítménykövetelményei szintén szerepet játszanak a legjobb kompenzációs módszer meghatározásában. Például, ha alacsony zajjal rendelkező nagy nyereségű erősítőre van szüksége, akkor lehet, hogy kifinomultabb kompenzációs módszert kell használnia.

Következtetés

Az RF erősítők hőmérsékleti hatásainak kompenzálása elengedhetetlen a megbízható teljesítmény biztosítása érdekében, széles körben. Az elfogultsági technikák, a hőgazdálkodás, a hőmérséklet-kompenzált alkatrészek és a visszacsatolási hurkok alkalmazásával ellensúlyozhatja a hőmérsékleti ingadozások által okozott félvezető eszközök elektromos tulajdonságainak változásait, és az erősítőiket a legjobban működtetheti.

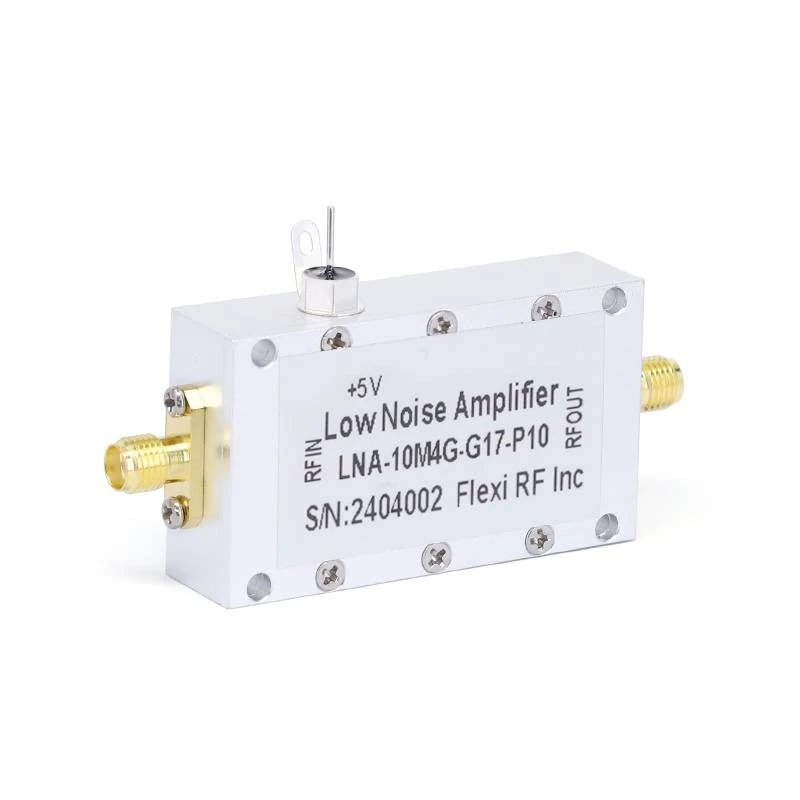

Ha az RF erősítők piacán tartózkodik, amelyeket úgy terveztek, hogy széles hőmérsékleti tartományban jól teljesítsékAlacsony zaj erősítők- Az erősítőink a legújabb technológiával készülnek, és úgy tervezték, hogy kiváló teljesítményt és megbízhatóságot biztosítson, függetlenül attól, hogy milyen hőmérséklet van.

Ha bármilyen kérdése van, vagy szeretne megvitatni az Ön konkrét követelményeit, kérjük, ne habozzon kapcsolatba lépni. Örömmel segítünk abban, hogy megtalálja a megfelelő RF erősítőket az alkalmazásához, és biztosítja a szükséges támogatást a sikeres működésük biztosításához.

Referenciák

• Razavi, B. (2017). RF mikroelektronika. Prentice Hall.
• Gonzalez, G. (2018). Mikrohullámú tranzisztor erősítők: elemzés és tervezés. Prentice Hall.
• Pozar, DM (2019). Mikrohullámú tervezés. Wiley.
