Hogyan lehet biztosítani az RF erősítő stabilitását?

Yo, RF rajongók! Mint az RF erősítők szállítója, első kézből láttam, hogy mennyire döntő fontosságú ezeknek a rossz fiúknak stabilnak tartása. Ebben a blogban megosztom néhány tippet az RF erősítő stabilitásának biztosítására.

Kezdjük az alapokkal. Pontosan mi a stabilitás egy RF erősítőben? Nos, egyszerűen fogalmazva, a stabil erősítő nem oszcillál vagy ha szénaként jár normál működési körülmények között. Az oszcillációk elronthatják a jelet, beavatkozást okozhatnak, és még maga is károsíthatják az erősítőt. Tehát határozottan el akarjuk kerülni ezt.

1. Megfelelő alkatrészválasztás

Az erősítő stabilitásának biztosításának első lépése a megfelelő alkatrészek kiválasztása. Ide tartoznak a tranzisztorok, ellenállások, kondenzátorok és induktorok. Mindegyik összetevő létfontosságú szerepet játszik az erősítő teljesítményében, és az alacsony minőségű vagy nem megfelelő alkatrészek használata instabilitást eredményezhet.

A tranzisztorok esetében meg kell vizsgálnunk a paramétereket, például a nyereséget, a zajfigurát és az energiakezelést. A túl magas nyereségű tranzisztor az erősítőt az oszcillációkra hajlamos lehet. Másrészt, az alacsony nyereséggel rendelkező tranzisztor nem biztos, hogy nem biztosít elegendő amplifikációt. Fontolnunk kell a tranzisztor frekvenciatartományát is. Ennek megfelelőnek kell lennie az erősítőnk működési frekvenciájához.

Az ellenállókat, a kondenzátorokat és az induktorokat az elfogultsághoz, a kapcsoláshoz és az illesztéshez használják. Például az torzító ellenállások beállítják a tranzisztor DC működési pontját. Ha ezeket az ellenállásokat nem választják meg megfelelően, akkor a tranzisztor nem működik a kívánt régióban, ami instabilitást eredményez. A kondenzátorokat és az induktorokat az impedancia illesztésére használják. Az erősítő és a terhelés közötti jó impedancia -egyezés elősegíti az energia hatékony átvitelét, és csökkenti a reflexiók esélyét, ami rezgést okozhat.

2. Bemenet és kimenet illesztése

Az impedancia -illesztés rendkívül fontos az erősítő stabilitása szempontjából. Ha az erősítő bemeneti és kimeneti impedanciáit a forráshoz és a terhelési impedanciákhoz illesztik, akkor minimalizálhatjuk a reflexiókat. A reflexiók állandó hullámokat okozhatnak az erősítőben, ami oszcillációkhoz vezethet.

Különböző technikákat használhatunk az impedancia -illesztéshez, például a megfelelő hálózatok használatához. Ezek a hálózatok kondenzátorokból és induktorokból állhatnak. Például egy egyszerű L -hálózat felhasználható a terhelési impedancia illesztésére az erősítő kimeneti impedanciájához. Vannak olyan bonyolultabb egyeztető hálózatok is, mint a PI - Network és a T -hálózat, amelyek jobban illeszkedhetnek a szélesebb frekvenciatartományhoz képest.

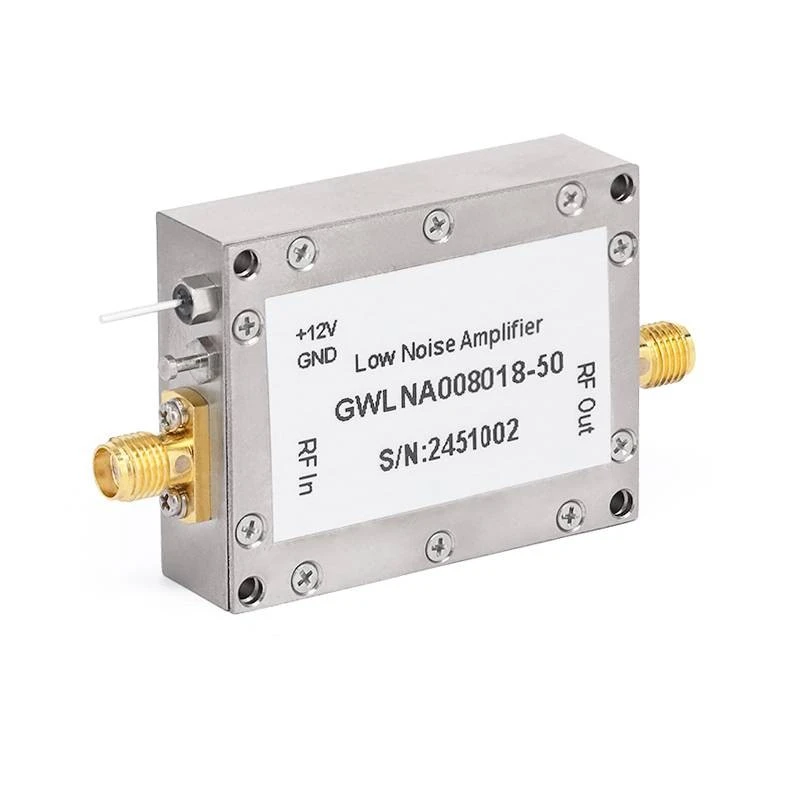

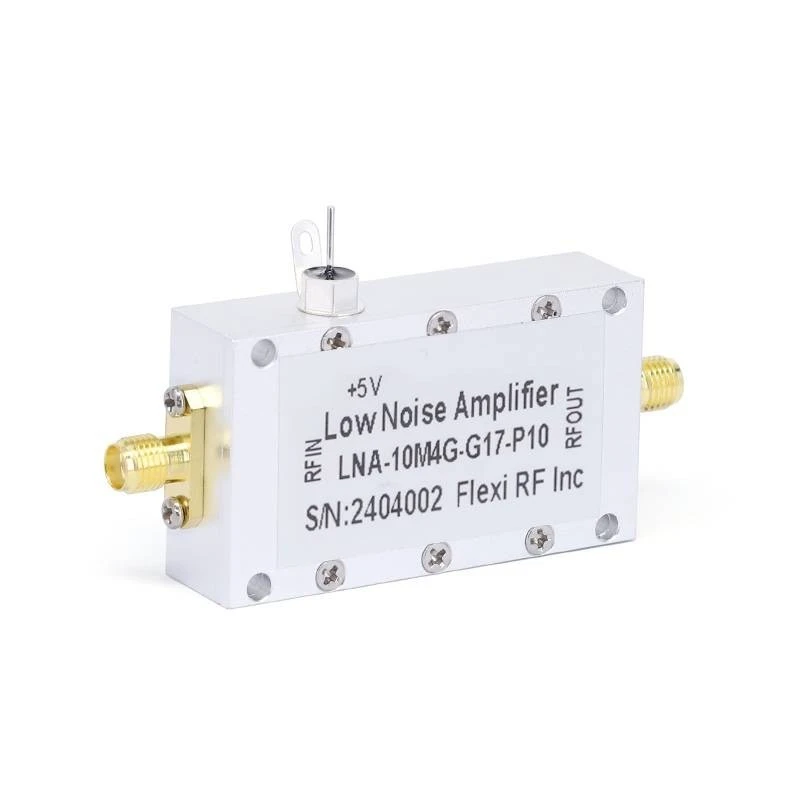

Cégünknél számos RF erősítőt kínálunk, kiváló bemeneti és kimeneti illesztéssel. Nézze meg a220 GHz -es alacsony zaj erősítők,90 GHz -es alacsony zaj erősítők, és18 GHz -es alacsony zajú erősítők- Ezeket az erősítőket megfelelő illesztési hálózatokkal tervezték a stabil működés biztosítása érdekében.

3. Elfoglaló áramkörök

Az elfogultság egy másik kulcsfontosságú tényező az erősítő stabilitásában. Az elfogult áramkör beállítja a tranzisztor DC működési pontját. Egy stabil torzító áramkör biztosítja, hogy a tranzisztor a lineáris régióban működjön, ahol következetes erősítést biztosíthat.

Különböző típusú torzító áramkörök vannak, például rögzített - torzítás, önmagában - torzítás és feszültség - elválasztó torzítás. Feszültség - Az elválasztó torzítás az egyik leggyakrabban használt torzító áramkör, mivel jó stabilitást biztosít a működési körülmények széles skáláján. Két ellenállást használ a tápfeszültség felosztására és a tranzisztor alapfeszültségének beállításához.

Az torzító áramkör megtervezésekor figyelembe kell vennünk olyan tényezőket, mint a hőmérsékleti változások. A tranzisztorok érzékenyek a hőmérsékletre, és jellemzőik a hőmérsékleten változhatnak. Egy jó torzító áramkörnek képesnek kell lennie arra, hogy kompenzálja ezeket a hőmérsékleti változásokat és megőrizze a működési pontot.

4. NYÁK -elrendezés

A nyomtatott áramköri lap (PCB) elrendezése nagy hatással lehet az erősítő stabilitására. A rosszul megtervezett NYÁK -elrendezés nem kívánt parazita kapacitást és induktivitást vezethet be, amelyek rezgéseket okozhatnak.

Figyelembe kell vennünk a következő pontokra, amikor a PCB elrendezését megtervezzük:

• Alkatrész -elhelyezés: Helyezze az alkatrészeket közel, hogy minimalizálja az összekötő nyomok hosszát. A hosszú nyomok antennákként működhetnek és sugározhatnak az elektromágneses energiát, ami interferenciát és instabilitást okozhat.
• Földelés: A megfelelő földelési rendszer elengedhetetlen. A földi hurkok elkerülése érdekében egyetlen pont földet vagy csillag - földkonfigurációt kell használnunk. A földhurkok bevezethetik a zajt, és instabilitást okozhatnak az erősítőben.
• Áramellátás leválasztása: Használjon leválasztó kondenzátorokat az alkatrészek tápegységének közelében. Ezek a kondenzátorok elősegítik a nagyfrekvenciás zaj kiszűrését a tápegységből, és megakadályozzák, hogy befolyásolja az erősítő teljesítményét.

5. Visszajelzés

A visszajelzés felhasználható az erősítő stabilitásának javítására. Kétféle visszajelzés létezik: pozitív visszajelzés és negatív visszajelzés. A pozitív visszacsatolás növelheti az erősítő nyereségét, de az erősítőt instabil is teheti. A negatív visszajelzés viszont csökkentheti a nyereséget, de javíthatja az erősítő stabilitását, linearitását és sávszélességét.

Negatív visszacsatolást használhatunk az erősítő nyereségének szabályozására és a paraméter -variációk hatásainak csökkentésére. Például egy ellenállást használhatunk a visszacsatolási útvonalon az erősítő nyereségének beállításához. Az ellenállás értékének kiigazításával szabályozhatjuk a negatív visszacsatolás mennyiségét és ezáltal az erősítő nyereségét.

6. Hőgazdálkodás

A hő jelentős hatással lehet az erősítő stabilitására. Ahogy az erősítő hőmérséklete növekszik, az alkatrészek jellemzői megváltozhatnak, ami instabilitást eredményezhet.

Biztosítanunk kell az erősítő megfelelő hőkezelését. Ezt meg lehet tenni a hőmérsékletek, ventilátorok vagy más hűtőkészülékek használatával. A hűtőbordákat az alkatrészek által generált hő eloszlatására használják. Növelik az alkatrész felületét, lehetővé téve, hogy a hőt hatékonyabban továbbítsa a környező környezetbe. A ventilátorok felhasználhatók a légáramlás növelésére a hűtőszobában, tovább javítva a hűtési hatékonyságot.

7. Tesztelés és megfigyelés

Miután az erősítőt megtervezték és felépítették, tesztelnünk és figyelemmel kell kísérnünk annak teljesítményét. Használhatunk különféle tesztberendezéseket, például spektrum -elemzőket, hálózati analizátorokat és oszcilloszkópokat, hogy megmérjük az erősítő nyereségét, a frekvenciaválaszot és a stabilitást.

A tesztelési folyamat során az instabilitás jeleit, például oszcillációkat vagy rendellenes frekvencia -válaszokat kereshetünk. Ha bármilyen problémát észlelünk, akkor módosíthatjuk az erősítő tervezését vagy alkatrészeit annak stabilitásának javítása érdekében.

Az erősítő teljesítményét az idő múlásával is figyelemmel kell kísérnünk. A környezeti tényezők, például a hőmérséklet és a páratartalom megváltozhatnak, és ezek a változások befolyásolhatják az erősítő stabilitását. Az erősítő teljesítményének figyelemmel kísérésével korán felismerhetjük a változásokat, és korrekciós intézkedéseket hozhatunk.

Összegezve, az RF erősítő stabilitásának biztosításához a megfelelő alkatrészválasztás, az impedancia -illesztés, az elfogultság, a PCB elrendezésének, a visszacsatolás, a termálkezelés és a tesztelés kombinációjának kombinációját igényli. Cégünknél ezeket a tényezőket figyelembe vesszük az RF erősítőink megtervezése és gyártása során. Elkötelezettek vagyunk azért, hogy ügyfeleink számára magas színvonalú, stabil RF erősítőket biztosítsunk.

Ha érdekli az RF erősítők vásárlása, vagy bármilyen kérdése van az erősítő stabilitásával kapcsolatban, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk megtalálni az Ön igényeinek legjobb megoldását.

Referenciák

• Gonzalez, Guillermo. Mikrohullámú tranzisztor erősítők: elemzés és tervezés. Prentice Hall, 1997.
• Pozar, David M. Mikrohullámú tervezés. Wiley, 2011.
