Hogyan csökkenthető a VNA tesztkábelek behelyezési vesztesége?

Az RF és mikrohullámú tesztelés területén a Vector Network Analyzers (VNA-k) kulcsszerepet játszanak. A VNA-tesztkábelek alapvető összetevői ezeknek a tesztelési beállításoknak, mivel összekötik a VNA-t a tesztelt eszközzel (DUT). A mérnökök és technikusok egyik gyakori kihívása azonban ezeknek a kábeleknek a behelyezési elvesztése. A beillesztési veszteség jelentősen befolyásolhatja a vizsgálati eredmények pontosságát, ami pontatlan mérésekhez és potenciálisan hibás következtetésekhez vezethet. VNA tesztkábelek szállítójaként megértjük a beillesztési veszteség minimalizálásának fontosságát, és ebben a blogban több hatékony stratégiát is megvizsgálunk e cél elérése érdekében.

A beillesztési veszteség megértése

Mielőtt belemerülnénk a beillesztési veszteség csökkentésének módszereibe, döntő fontosságú megérteni, mi is ez. A beillesztési veszteség a jelteljesítmény csökkenése, amely akkor következik be, amikor egy eszközt, például kábelt csatlakoztatnak az átviteli vonalba. A VNA tesztkábelekkel összefüggésben ezt elsősorban két tényező okozza: a vezetőveszteség és a dielektromos veszteség.

A vezeték elvesztése a kábel vezetőinek ellenállásából adódik. Ahogy a jel áthalad a vezetőkön, az elektromos energia egy része hővé alakul, ami a jel teljesítményének elvesztését eredményezi. A dielektromos veszteség viszont a kábel szigetelőanyagának elektromos tulajdonságai miatt következik be. Ha váltakozó elektromos mezőt alkalmaznak a dielektrikumra, az energia egy része hőként disszipálódik, ami további jelveszteséghez vezet.

A megfelelő kábel kiválasztása

A beillesztési veszteség csökkentésének egyik legalapvetőbb lépése az alkalmazáshoz megfelelő kábel kiválasztása. A különböző típusú kábelek eltérő tulajdonságokkal rendelkeznek, és a megfelelő kiválasztása jelentősen megváltoztathatja a behelyezési veszteség teljesítményét.

• Kábel típusa: A koaxiális kábelek a leggyakrabban használt VNA-tesztkábelek. Különféle formákban kaphatók, például félmerev, rugalmas és félig rugalmas. A félmerev kábelek behelyezési vesztesége általában kisebb a flexibilis kábelekhez képest, mivel stabilabb fizikai szerkezettel rendelkeznek, ami csökkenti a jelszivárgást és a csillapítást. Azonban kevésbé rugalmasak és nehezebben telepíthetők. A rugalmas kábelek ezzel szemben könnyebben kezelhetők, de előfordulhat, hogy valamivel nagyobb a behelyezési veszteségük. Ha az alkalmazás nagy rugalmasságot igényel, a félig rugalmas kábelek jó kompromisszumot jelenthetnek, egyensúlyt kínálva a rugalmasság és az alacsony beillesztési veszteség között.
• Kábel mérete: A kábel mérete is befolyásolja a behelyezési veszteséget. A nagyobb átmérőjű kábelek behelyezési vesztesége általában kisebb, mivel kisebb az ellenállásuk a vezetékekben és kisebb a dielektromos veszteségük. Például egy 7/8 hüvelykes koaxiális kábel általában kisebb behelyezési veszteséggel rendelkezik, mint egy 1/2 hüvelykes kábel ugyanazon a frekvencián. A nagyobb kábelek azonban nehezebbek és drágábbak is, ezért egyensúlyt kell találni a teljesítmény és a praktikum között.
• Kábel anyaga: A kábelépítésben használt anyagok jelentős hatással lehetnek a behelyezési veszteségre. A kiváló minőségű vezetők, mint például a réz vagy az ezüstözött réz, kisebb ellenállással rendelkeznek, és ezért kisebb a vezetőveszteség. Hasonlóképpen, alacsony veszteségű dielektromos anyag, például PTFE (politetrafluor-etilén) használata csökkentheti a dielektromos veszteséget. A kábel kiválasztásakor fontos figyelembe venni az építéshez használt anyagok minőségét. Kiváló minőségű termékek széles választékát találhatja megVNA tesztkábelekweboldalunkon, amelyek a legjobb anyagokból készültek a beillesztési veszteség minimalizálása érdekében.

Megfelelő kábelezés

Még akkor is, ha a megfelelő kábelt választja ki, a helytelen telepítés továbbra is megnövekedett behelyezési veszteséghez vezethet. Íme néhány kulcsfontosságú pont, amelyet szem előtt kell tartania a kábel telepítése során:

• Kerülje az éles kanyarokat: A kábel túl éles hajlítása a kábel belső szerkezetének deformálódását okozhatja, ami fokozott jelveszteséghez vezethet. A kábel minimális hajlítási sugarát a gyártó határozza meg, és fontos, hogy a telepítés során tartsa be ezt a specifikációt. Például, ha egy kábel minimális hajlítási sugara a kábel átmérőjének 10-szerese, akkor a kábelt nem szabad ennél az értéknél kisebb sugárral meghajlítani.
• Biztonságos kapcsolatok: A laza vagy rosszul csatlakoztatott kábelcsatlakozók további behelyezési veszteséget okozhatnak. Fontos annak biztosítása, hogy a csatlakozók megfelelően meg legyenek húzva, és ne legyen szennyeződés vagy törmelék a csatlakozófelületeken. Csatlakoztatás előtt tisztítsa meg a csatlakozó érintkezőit és aljzatait megfelelő tisztítószerrel, hogy eltávolítsa a szennyeződéseket.
• Csökkentse a kábel hosszát: Minél hosszabb a kábel, annál nagyobb a beillesztési veszteség. Ezért tanácsos a lehető legrövidebb kábelt használni az alkalmazáshoz. Ügyeljen azonban arra, hogy a kábel elég hosszú legyen ahhoz, hogy elérje a DUT-t anélkül, hogy túlságosan megnyúlna vagy meghajlítaná.

Kábel karbantartás

A kábel rendszeres karbantartása elengedhetetlen a behelyezési veszteség minimális szinten tartásához. Idővel a kábelek károsodhatnak környezeti tényezők, mechanikai igénybevétel vagy normál kopás miatt. Íme néhány karbantartási tipp:

• Rendszeresen ellenőrizze: Rendszeresen ellenőrizze a kábeleket, hogy nincs-e rajta sérülés, például vágások, horzsolások vagy megtörések. Ha bármilyen sérülést észlel, a kábelt azonnal ki kell cserélni, hogy elkerülje a teljesítmény további romlását.
• Tárolja megfelelően: Használaton kívül a kábeleket megfelelően kell tárolni a sérülések elkerülése érdekében. Tekerje fel szépen a kábeleket, és tárolja száraz, tiszta környezetben. Kerülje a kábelek olyan helyen történő tárolását, ahol szélsőséges hőmérsékletnek, páratartalomnak vagy vegyszereknek lehetnek kitéve.

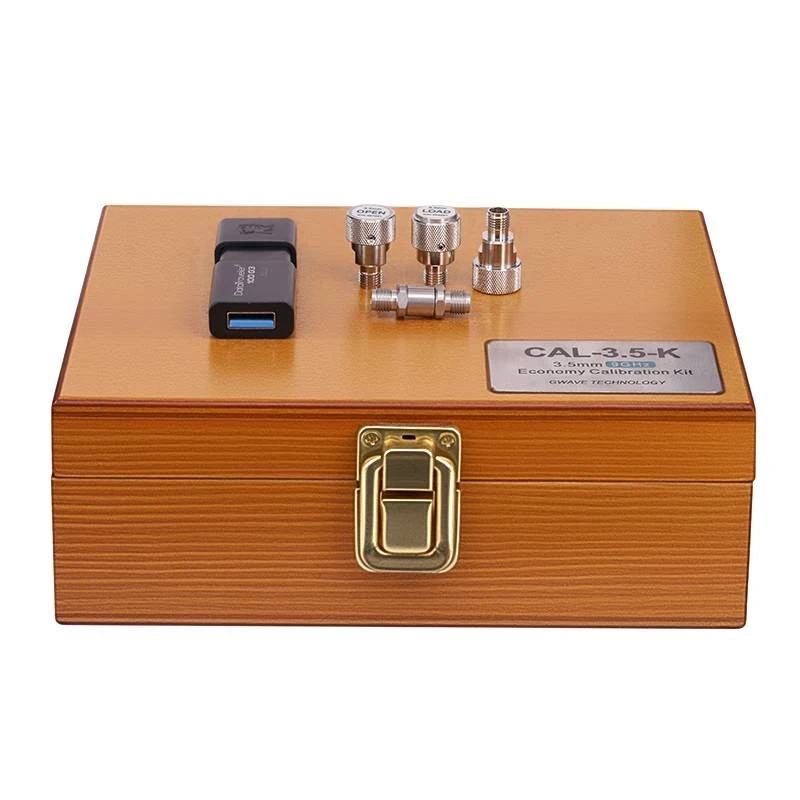

• Kalibráljon rendszeresen: A kalibrálás a kábel karbantartásának fontos része. Segítségével aKalibrációs készleteksegíthet kompenzálni a kábeljellemzők időbeli változásait. A rendszeres kalibráció biztosítja, hogy a vizsgálati eredmények pontosak legyenek, és a beillesztési veszteség az elfogadható határokon belül legyen.

Hőmérséklet és környezetvédelmi szempontok

A hőmérséklet és a környezeti feltételek is befolyásolhatják a VNA tesztkábelek behelyezési veszteségét.

• Hőmérséklet: A hőmérséklet növekedésével a kábelvezetők ellenállása is növekszik, ami nagyobb vezetékveszteséghez és ezáltal nagyobb behelyezési veszteséghez vezet. Magas hőmérsékletű környezetben fontos, hogy olyan kábeleket használjon, amelyek ellenállnak ezeknek a feltételeknek. Egyes kábeleket kifejezetten alacsony hőmérsékleti ellenállási együtthatóra tervezték, ami azt jelenti, hogy a behelyezési veszteségük kevésbé változik a hőmérséklet változásaival.
• Páratartalom és nedvesség: A nedvesség áthatolhat a kábel szigetelésén, és dielektromos törést okozhat, ami megnövekedett behelyezési veszteséghez vezet. Párás környezetben fontos, hogy megfelelő nedvességálló szigetelésű kábeleket használjunk. Ezenkívül győződjön meg arról, hogy a kábelcsatlakozók megfelelően tömítettek, hogy megakadályozzák a nedvesség bejutását.

Erősítők és hangszínszabályzók használata

Egyes esetekben a fenti intézkedések megtétele ellenére a beillesztési veszteség túl magas lehet az alkalmazáshoz. Ilyen helyzetekben az erősítők vagy hangszínszabályzók használata járható megoldás lehet.

• Erősítők: Az erősítők a jelerősség növelésére és a beillesztési veszteség kompenzálására használhatók. Fontos azonban, hogy az alkalmazásnak megfelelő erősítésű és sávszélességű erősítőt válasszunk. Ezenkívül az erősítők zajt is okozhatnak, ezért a választás során figyelembe kell venni az erősítő zajadatait.
• Kiegyenlítők: A hangszínszabályzók olyan eszközök, amelyek segítségével korrigálható a kábel frekvenciafüggő behelyezési vesztesége. Úgy működnek, hogy növelik a nagyobb beillesztési veszteséggel rendelkező frekvenciákat, ezáltal ellaposítják a kábel frekvenciamenetét. A hangszínszabályzók különösen hasznosak lehetnek olyan alkalmazásokban, ahol széles frekvenciatartományt kell tesztelni.

Következtetés

A VNA-tesztkábelek behelyezési veszteségének csökkentése kulcsfontosságú a pontos RF és mikrohullámú teszteléshez. A megfelelő kábel kiválasztásával, megfelelő telepítésével, rendszeres karbantartásával és a környezeti tényezők figyelembe vételével jelentősen csökkentheti a behelyezési veszteséget. Bizonyos esetekben erősítők vagy hangszínszabályzók használatára is szükség lehet. VNA tesztkábelek szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű kábeleket és megoldásokat biztosítsunk a legjobb vizsgálati eredmények elérésében. Ha bármilyen kérdése van, vagy segítségre van szüksége az alkalmazásához megfelelő kábelek kiválasztásában, kérjük, forduljon hozzánk bizalommal a beszerzés és a további megbeszélések érdekében.

Hivatkozások

• "RF and Microwave Engineering", Pozar, David M.
• "Koaxiális kábel kézikönyve", White, JF
