Hogyan lehet tesztelni az RF keringők teljesítményét?

Az RF keringők teljesítményének tesztelése kulcsfontosságú lépés annak minőségének és megbízhatóságának biztosításában, különösen egy hasonló beszállító számára. Az RF cirkulátorok passzív három vagy négy portos eszköz, amelyek lehetővé teszik, hogy az RF jelek egy adott irányban, jellemzően ciklikus módon folynak. Ebben a blogban megvizsgáljuk az RF keringők teljesítményének tesztelésének különféle módszereit és megfontolásait.

Az RF keringők alapjainak megértése

Mielőtt belemerülne a tesztelési módszerekbe, fontos, hogy egyértelműen megértsük, hogy mi az RF keringők és hogyan működnek. Az RF cirkulátorokat úgy tervezték, hogy elkülönítsék az RF rendszer különböző részeit, megakadályozzák a reflexiókat és biztosítsák a hatékony jeláramot. Általában olyan alkalmazásokban használják, mint a radarrendszerek, a vezeték nélküli kommunikációs hálózatok és a mikrohullámú tesztberendezések.

Az RF cirkulátor alapelve a mágneses mező és az RF jel közötti kölcsönhatáson alapul. Amikor egy RF -jel belép a keringető egyik portjába, akkor azt a következő portra irányítja egy előre meghatározott sorrendben. Ez az ingatlan a keringőanyagokat hasznossá teszi az átadási és vételi útvonalak elválasztásához az RF rendszerekben.

Kulcsfontosságú teljesítményparaméterek

Számos kulcsfontosságú teljesítmény -paraméter van, amelyeket meg kell vizsgálni egy RF keringetőgép értékelésekor. Ezek a paraméterek magukban foglalják a beillesztési veszteséget, az elszigeteltséget, a visszatérési veszteséget és a fáziseltolódást.

1. Beillesztési veszteség
   A beillesztési veszteség az az energiamennyiség, amely elveszik, amikor egy RF jel áthalad a keringetőn. Általában decibelben (DB) mérik. Kívánatos az alacsony beillesztési veszteség, mivel azt jelzi, hogy a keringoló hatékonyan továbbítja az RF jelet. A beillesztési veszteség méréséhez egy jelgenerátort használnak egy ismert RF jel elküldésére a keringőszer egyik portjába, és egy teljesítménymérővel a kimeneti porton lévő teljesítmény mérésére szolgál. A bemeneti teljesítmény és a kimeneti teljesítmény közötti különbség a beillesztési veszteség.

2. Elkülönítés
   Az elszigeteltség annak mértéke, hogy a keringető mennyire választja el a jeleket a különböző portok között. Ezt DB -ben is mérik. A magas elszigeteltség fontos az RF rendszer különböző részeinek közötti interferencia megelőzéséhez. Az elszigetelés mérésére egy jelet alkalmazunk egy portra, és a nem szomszédos porton lévő teljesítményt mérjük. A bemeneti teljesítmény és a nem szomszédos port teljesítményének aránya megadja az elszigetelő értéket.

3. Visszatérési veszteség
   A visszatérési veszteség az energiamennyiség mértéke, amely visszatükröződik a keringetőből. Ez azt jelzi, hogy a keringető mennyire illeszkedik a csatlakoztatott RF rendszer impedanciájához. Kívánatos a magas hozam -veszteség, mivel azt jelenti, hogy kevesebb energiát tükröznek. A visszatérési veszteség egy hálózati analizátor segítségével mérhető, amely eljuttat egy söpört RF jelet a keringetőbe, és méri a visszavert jelet.

4. Fáziseltolás
   A fáziseltolódás az RF jel fázisának változása, amikor áthalad a keringológépen. Fontos azokban az alkalmazásokban, ahol a jel fázisát kell ellenőrizni, például a fázisos tömb antennákban. A fáziseltolódás mérhető vektorhálózati analizátor segítségével, amely képes megmérni mind az RF jel nagyságát, mind fázisát.



Tesztelő berendezés

Az RF keringők teljesítményének teszteléséhez többféle berendezésre van szükség. Ide tartoznak a jelgenerátorok, az energiamérők, a hálózati elemzők és a spektrum analizátorok.

1. Jelgenerátorok
   A jelgenerátorokat RF jelek előállítására használják meghatározott frekvenciákkal, amplitúdókkal és modulációs formátumokkal. Alapvető fontosságúak az RF keringők beillesztési veszteségének és elkülönítésének teszteléséhez. A jó jelgenerátornak széles frekvenciatartományt, nagy kimeneti teljesítménystabilitást és alacsony fázistartót kell tartalmaznia.

2. Teljesítménymérő
   A teljesítménymérőket az RF jel teljesítményének mérésére használják. Ezeket a jelgenerátorokkal együtt használják a beillesztési veszteség és az elszigeteltség mérésére. A teljesítménymérőnek nagy pontossággal és széles dinamikus tartományban kell lennie.

3. Hálózati elemzők
   A hálózati elemzők a legsokoldalúbb tesztelő berendezések az RF keringők számára. Meg tudják mérni a beillesztési veszteséget, az elszigeteltséget, a visszatérési veszteséget és a fáziseltolódást egyszerre. Egy hálózati elemző elküldi egy söpört RF jelet a keringetőbe, és az átadott és a visszavert jeleket különböző frekvenciákon méri. Az eredményeket különféle formátumokban is megjelenítheti, például a Smith diagramok és a frekvencia -válasz diagramok.

4. Spektrum analizátorok
   A spektrum analizátorokat használják az RF jel frekvencia spektrumának elemzésére. Használhatók a keringető által generált nem kívánt jelek vagy harmonikusok észlelésére. A spektrum -elemző a jel teljesítményét a frekvencia függvényében jelenítheti meg, lehetővé téve a frekvencia -kapcsolódó problémák egyszerű azonosítását.

Tesztelési eljárások

Az RF cirkulátorok tesztelése általában a következő lépéseket foglalja magában:

1. Kezdeti beállítás
   A tesztelés megkezdése előtt a tesztelő berendezést kalibrálni kell a pontos mérések biztosítása érdekében. A keringetőgépet megfelelően kell csatlakoztatni a vizsgálati berendezéshez, és a rendszer impedanciáját a keringető impedanciájához kell igazítani.

2. Beillesztési veszteség mérése
   A jelgenerátort egy meghatározott frekvenciára és amplitúdóra állítják, és a jelet a keringatáns egyik portjába küldjük. A kimeneti porton lévő teljesítmény mérésére egy tápegységet használnak. A beillesztési veszteséget úgy számítják ki, hogy kivonják a kimeneti teljesítményt a bemeneti teljesítményből. Ezt a mérést különböző frekvenciákon megismételjük, hogy megkapjuk a beillesztési veszteség frekvencia válaszát.

3. Elszigetelő mérés
   Egy jelet alkalmazunk a keringőgép egyik portjára, és a nem szomszédos porton lévő teljesítményt egy teljesítménymérővel mérik. Az izolációt a bemeneti teljesítmény és a nem szomszédos port teljesítményének arányának számítják. A beillesztési veszteséghez hasonlóan az izolálást különböző frekvenciákon mérik az izolációs frekvencia válasz elérése érdekében.

4. Visszatérési veszteség mérése
   A visszatérési veszteség mérésére egy hálózati elemzőt használnak. A hálózati elemző elküldi a söpört RF jelet a keringetőbe, és a visszavert jelet megmérik. A visszatérési veszteség a hálózati analizátoron jelenik meg a frekvencia függvényében.

5. Fáziseltolódás mérés
   A fáziseltolódás mérésére egy vektorhálózati analizátort használnak. A Vector Network Analyzer mind az RF jel nagyságát, mind fázisát méri, amikor áthalad a keringetőn. A fáziseltolódást a bemeneti és a kimeneti jelek közötti fázis különbségként kell kiszámítani.

A tesztelésre vonatkozó megfontolások

Az RF keringők tesztelésekor számos szempontot kell figyelembe venni.

1. Környezeti feltételek
   Az RF keringők teljesítményét olyan környezeti feltételek befolyásolhatják, mint például a hőmérséklet, a páratartalom és a rezgés. Ezért a tesztelést ellenőrzött környezeti feltételek mellett kell elvégezni a pontos és megismételhető eredmények biztosítása érdekében.

2. Kábelveszteség
   A keringetőgép csatlakoztatásához a vizsgálóberendezéshez használt kábelek veszteségeket és fáziseltolódásokat vezethetnek be. Ezeket a veszteségeket figyelembe kell venni a keringoló teljesítményparamétereinek kiszámításakor. Javasoljuk, hogy magas színvonalú kábeleket használjon alacsony veszteségekkel és stabil fázisjellemzőkkel.

3. Tesztelési frekvenciatartomány
   A vizsgálati frekvenciatartománynak lefednie kell a keringatáns teljes működési frekvenciatartományát. Ez biztosítja, hogy a keringető jól teljesüljön a tervezett frekvenciaspektrumán.

Következtetés

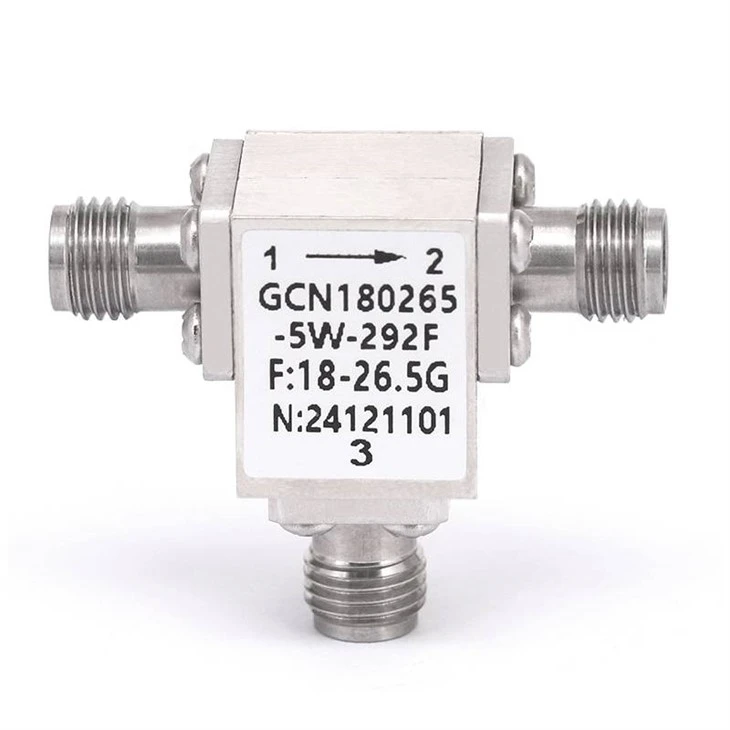

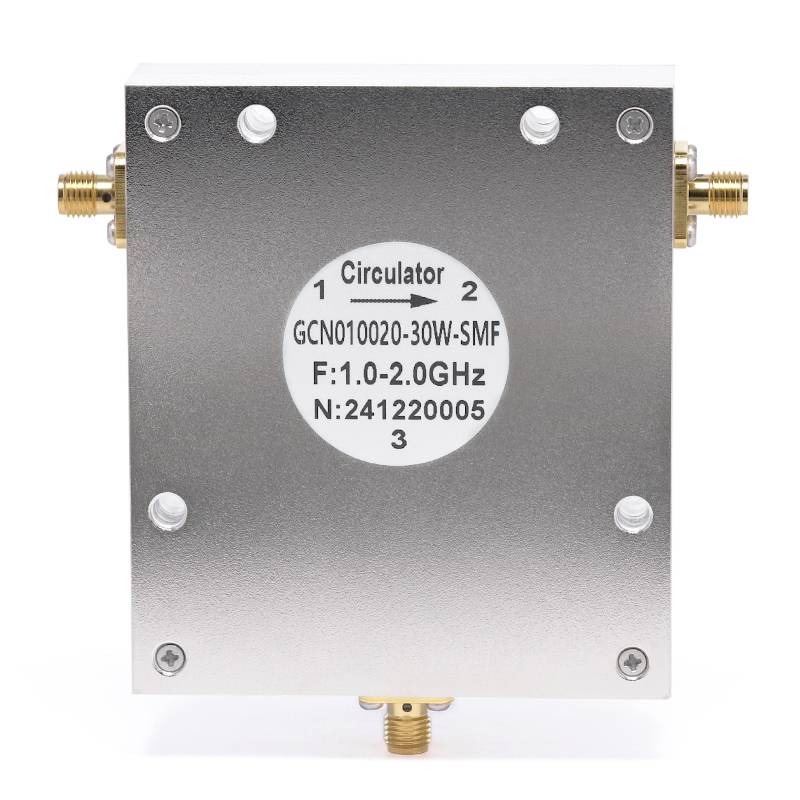

Az RF keringők teljesítményének tesztelése összetett, de alapvető folyamat a minőség és a megbízhatóság biztosítása érdekében. A kulcsfontosságú teljesítményparaméterek, például a beillesztési veszteség, az elszigetelés, a visszatérési veszteség és a fáziseltolódás mérésével biztosíthatjuk, hogyRF koaxiális keringőkmegfelel a legmagasabb előírásoknak. Cégünkben elkötelezettek vagyunk azért, hogy magas színvonalú RF keringőket biztosítsunk, amelyeket alaposan tesztelnek az optimális teljesítmény biztosítása érdekében.

Ha szüksége van RF keringőkre az RF rendszeréhez, felkérjük Önt, hogy vegye fel velünk a kapcsolatot beszerzési vitára. Szakértői csoportunk készen áll arra, hogy segítsen Önnek a megfelelő keringők kiválasztásában az Ön konkrét alkalmazásához, és megválaszolhatja a felmerülő kérdéseit.

Referenciák

• Pozar, DM (2011). Mikrohullámú tervezés. Wiley.
• Collin, Re (2001). Alapítványok a mikrohullámú tervezéshez. Wiley.
