Hogyan lehet elhárítani a VNA tesztkábel problémáit?

A VNA-tesztkábel-problémák hibaelhárítása alapvető készség az RF- és mikrohullámú tesztelésben részt vevők számára. VNA tesztkábelek szállítójaként az évek során különféle problémákkal találkoztam ezekkel a kábelekkel. Ebben a blogban megosztok néhány betekintést a VNA-tesztkábelekkel kapcsolatos gyakori problémák azonosításához és megoldásához.

A VNA tesztkábelek megértése

Mielőtt belemerülne a hibaelhárításba, alapvető fontosságú, hogy megértse, mik azok a VNA-tesztkábelek, és milyen szerepük van a tesztelési folyamatban. A VNA vagy Vector Network Analyzer egy olyan eszköz, amellyel az RF és mikrohullámú komponensek szórási paramétereit (S - paraméterek) mérik. A VNA-tesztkábelek a kapcsolatot a VNA és a tesztelt eszköz (DUT) között. Alacsony veszteséggel, nagy rugalmassággal és kiváló elektromos teljesítménnyel kell rendelkezniük a pontos vizsgálati eredmények biztosításához.

Gyakori problémák a VNA tesztkábelekkel

1. Nagy veszteség

A VNA tesztkábel nagy vesztesége jelentősen befolyásolhatja a mérés pontosságát. A veszteséget általában decibelben mérik egységnyi hosszban (dB/m). Idővel olyan tényezők, mint a kábel hajlítása, öregedése és a környezeti feltételek növelhetik a veszteséget. A nagy veszteség ellenőrzéséhez használhat kábelelemzőt vagy magát a VNA-t. Hasonlítsa össze a kábel mért veszteségét a gyártó specifikációival. Ha a mért veszteség lényegesen nagyobb, az a kábel sérülésének jele lehet.

2. Visszaküldési veszteséggel kapcsolatos problémák

A visszatérési veszteség annak mértéke, hogy egy kábel mennyire illeszkedik a rendszer impedanciájához. A gyenge visszatérési veszteség tükröződést okozhat, ami torzíthatja a vizsgálati eredményeket. Az alacsony visszafolyási veszteségű kábelnek megsérült a csatlakozója, megtört a kábel vagy belső hiba lehet. A visszaküldési veszteséggel kapcsolatos problémák elhárításához szemrevételezéssel ellenőrizze, hogy a csatlakozók nem sérültek-e, például elgörbültek vagy korrózió. VNA-val is mérheti a visszatérési veszteséget különböző frekvenciákon. Ha a visszatérési veszteség az elfogadható tartomány alatt van, előfordulhat, hogy a kábelt ki kell cserélni.

3. Fázisstabilitási problémák

A fázisstabilitás kulcsfontosságú olyan alkalmazásokban, ahol fontos a jelek közötti fáziskapcsolat. A rossz fázisstabilitású kábel hibákat okozhat a fázisérzékeny méréseknél. A hőmérséklet-változások, a kábel mozgása és az öregedés egyaránt befolyásolhatja a kábel fázisstabilitását. A fázisstabilitás teszteléséhez használhat fázismérő műszert vagy VNA-t. Ha a fázisváltozás meghaladja a megadott határértékeket, előfordulhat, hogy a kábelt ki kell cserélni vagy újra kell kalibrálni.

4. Csatlakozó sérülése

A csatlakozók a VNA-tesztkábel legsebezhetőbb részei. Nem megfelelő párosítás, túlfeszítés vagy fizikai behatás károsíthatja őket. A sérült csatlakozók nagy veszteséget, gyenge visszatérési veszteséget és szakaszos csatlakozásokat okozhatnak. A csatlakozó sérüléseinek ellenőrzéséhez szemrevételezéssel ellenőrizze a csatlakozókat, hogy nincsenek-e rajta kopás jelei, például karcolások, horpadások vagy meggörbült tűk. Mikroszkóp segítségével is megvizsgálhatja a csatlakozó érintkezőit alaposabban. Ha a csatlakozók sérültek, azokat ki kell cserélni.

Hibaelhárítási lépések

1. Szemrevételezés

A VNA-tesztkábel-problémák hibaelhárításának első lépése a szemrevételezés. Ellenőrizze a kábel teljes hosszában látható sérüléseket, például vágásokat, töréseket vagy horzsolásokat. Vizsgálja meg a csatlakozókat, hogy nincsenek-e rajta kopás, korrózió vagy sérülés jelei. Ha látható sérülést talál, a kábelt ki kell cserélni vagy meg kell javítani.

2. Elektromos tesztelés

Szemrevételezés után végezzen elektromos tesztelést VNA vagy kábelelemző segítségével. Mérje meg a kábel veszteségét, visszatérési veszteségét és fázisstabilitását. Hasonlítsa össze a mért értékeket a gyártó specifikációival. Ha a mért értékek kívül esnek az elfogadható tartományon, további vizsgálatra van szükség.

3. Csatlakozó tisztítása

Ha a csatlakozók piszkosnak vagy korrodáltnak tűnnek, tisztítsa meg őket megfelelő csatlakozótisztítóval és szöszmentes ruhával. A csatlakozók tisztításakor feltétlenül kövesse a gyártó utasításait. Tisztítás után ellenőrizze újra a kábelt, hogy megbizonyosodjon arról, hogy a probléma megoldódott-e.

4. Kábelcsere

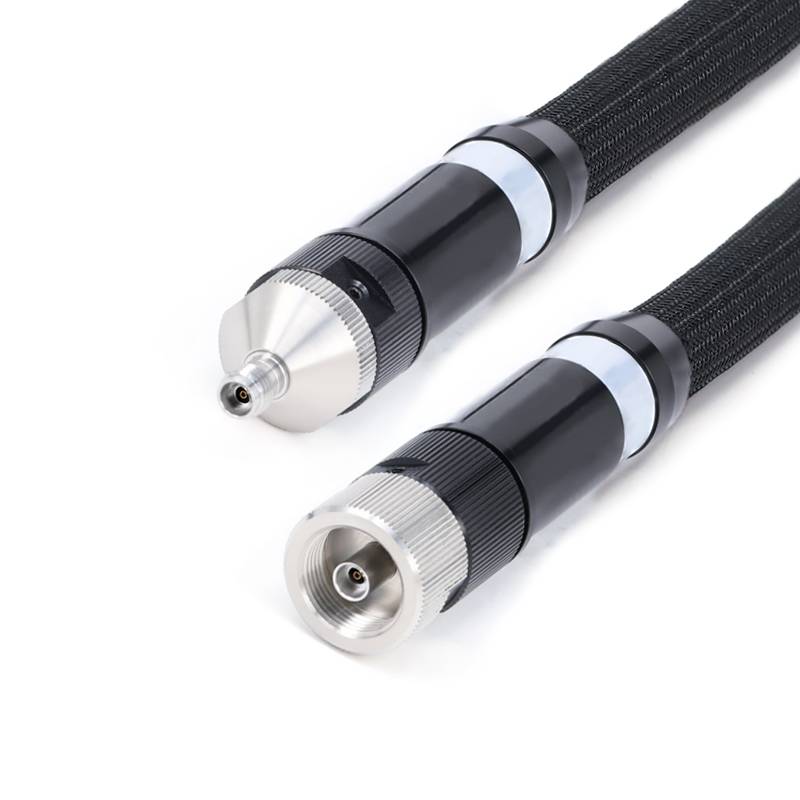

Ha minden más nem segít, lehet, hogy a kábelt ki kell cserélni. A kábel cseréjekor ügyeljen arra, hogy olyan kábelt válasszon, amely kompatibilis a VNA-val és a DUT-val. Vegye figyelembe az olyan tényezőket, mint a frekvenciatartomány, az impedancia és a veszteségi követelmények. Széles választékot találhatVNA tesztkábelekhonlapunkon.

A kalibrálás jelentősége

A kalibrálás elengedhetetlen része a VNA tesztkábelek pontosságának megőrzésének. Idővel a kábel elektromos jellemzői megváltozhatnak olyan tényezők miatt, mint az öregedés és a környezeti feltételek. A rendszeres kalibráció biztosítja, hogy a kábel a megadott határokon belül működjön. HasználhatodKalibráló készleteka VNA kalibrálásához és a kábelek teszteléséhez.

Megelőző karbantartás

A VNA-tesztkábel-problémák előfordulásának minimalizálása érdekében fontos gyakorolni a megelőző karbantartást. Íme néhány tipp:

• Megfelelő tárolás: Tárolja a kábeleket tiszta, száraz környezetben. Ne tárolja őket magas páratartalmú vagy szélsőséges hőmérsékletű helyen.
• Gyengéd kezelés: Óvatosan kezelje a kábeleket. Kerülje a kábelek éles hajlítását vagy túlzott erővel való meghúzását.
• Rendszeres ellenőrzés: Végezze el a kábelek rendszeres szemrevételezéses ellenőrzését, hogy időben észlelje a sérülés jeleit.

Következtetés

A VNA-tesztkábel-problémák hibaelhárításához vizuális ellenőrzés, elektromos tesztelés és megfelelő karbantartás kombinációja szükséges. A VNA-tesztkábelekkel kapcsolatos gyakori problémák megértésével és az ebben a blogban ismertetett hibaelhárítási lépések követésével biztosíthatja az RF és mikrohullámú tesztelés pontosságát és megbízhatóságát. Ha bármilyen kérdése van, vagy segítségre van szüksége a VNA tesztkábelekkel kapcsolatban, ne habozzon kapcsolatba lépni velünk a beszerzés és a további megbeszélések érdekében.

Hivatkozások

• "RF és mikrohullámú mérnöki kézikönyv", David M. Pozar
• Gyártói dokumentáció a VNA tesztkábelekhez és kalibrációs készletekhez
