Milyen alkalmazási területei vannak a csomós elemű RF leválasztóknak?

Szia! RF szigetelők szállítójaként nagyon szívesen belemerülök a csomópontos RF szigetelők világába, és cseveghetek nagyszerű alkalmazásaikról. Tehát pontosan mik azok a csomópontos RF-leválasztók? Nos, ezek passzív kétportos eszközök, amelyek lehetővé teszik az RF jelek egyik irányba történő áramlását, miközben blokkolják őket az ellenkező irányba. Ez az egyirányú tulajdonság elengedhetetlenné teszi őket számos RF és mikrohullámú rendszerben.

Vezeték nélküli kommunikációs rendszerek

Kezdjük a dolgokat a vezeték nélküli kommunikációs rendszerekkel. A mai világban mindannyian arra törekszünk, hogy kapcsolatban maradjunk, akár okostelefonunkon, táblagépünkön vagy okosóráinkon keresztül. Ezekben a rendszerekben döntő szerepet játszanak a csomós elemű RF leválasztók.

Egy bázisállomáson például a leválasztó a teljesítményerősítő (PA) és az antenna között van elhelyezve. A PA nagy teljesítményű RF jelet pumpál, hogy adatokat küldjön az éteren keresztül. De néha előfordulhatnak visszaverődések az antennáról az impedancia eltérései vagy a környezeti tényezők miatt. Ezek a tükröződések megzavarhatják a PA teljesítményét, ami túlmelegedést vagy akár meghibásodást is okozhat. Itt lép be a csomózott elemű rádiófrekvenciás leválasztó. Elnyeli a visszavert energiát, védi a PA-t, és biztosítja, hogy a jel zökkenőmentesen menjen ki az antennába.

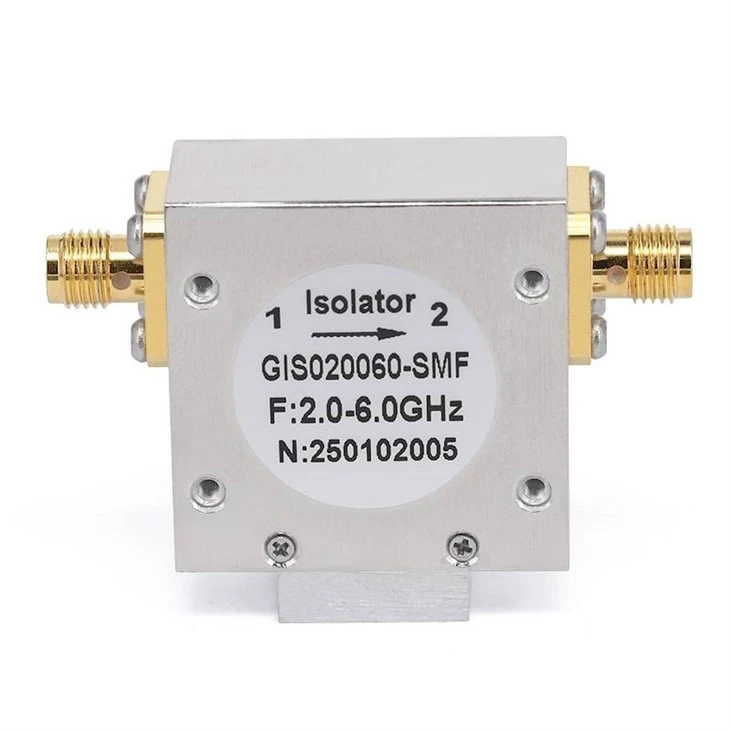

A mobileszközökön, például szeretett okostelefonjainkon a hely prémium kategória. A csomós elemű rádiófrekvenciás leválasztók nagyszerűek itt, mert kompaktak, és könnyen integrálhatók ezeknek az eszközöknek a kis méretéhez. Segítik a továbbított és vett jelek minőségének megőrzését, ami elengedhetetlen a tiszta hanghívásokhoz és a gyors adatátvitelhez. Ha érdeklik a vezeték nélküli kommunikációhoz használható nagyfrekvenciás leválasztók, nézze meg kínálatunkat18 GHz-es RF koaxiális leválasztók.

Radar rendszerek

A radarrendszerek egy másik olyan terület, ahol a csomózott RF-leválasztók ragyognak. A radarokat az alkalmazások széles skálájában használják, a légiforgalmi irányítástól a katonai felügyeletig.

A radaradókban a leválasztó a nagy teljesítményű rádiófrekvenciás forrás megvédésére szolgál a visszaverődésektől. A radar egy rövid rádiófrekvenciás energiaimpulzust bocsát ki, majd figyeli a tárgyakról visszaverődő visszhangokat. Csakúgy, mint a vezeték nélküli kommunikációban, magán a rendszeren belül is lehetnek tükröződések. Ezek a visszaverődések interferenciát okozhatnak, és csökkenthetik a radar pontosságát. A leválasztó megakadályozza, hogy ezek a nem kívánt visszaverődések elérjék az RF forrást, így a radar a legjobban működik.

A vevő oldalon leválasztókat használnak a vevő különböző fokozatai közötti izoláció javítására. Ez segít csökkenteni a zajt és javítani a radar érzékenységét, lehetővé téve a kis tárgyak nagy távolságból történő észlelését. A miénk40 GHz-es RF koaxiális leválasztókkiválóan alkalmasak nagyfrekvenciás radaros alkalmazásokhoz.

Teszt- és mérőberendezések

A teszt- és mérőberendezések célja a pontos eredmények elérése. A csomós elemű rádiófrekvenciás leválasztók ezen a területen nélkülözhetetlenek.

A jelgenerátorokban leválasztókat használnak annak megakadályozására, hogy a terhelési impedancia befolyásolja a generátor kimenetét. A jelgenerátornak tiszta és stabil RF jelet kell előállítania. De ha a hozzá csatlakoztatott terhelés impedanciája eltér a generátor kimeneti impedanciájától, az olyan visszaverődéseket okozhat, amelyek torzítják a jelet. A leválasztó pufferként működik, biztosítva, hogy a jelgenerátor állandó terhelési impedanciát lásson, és kiváló minőségű jelet tudjon előállítani.

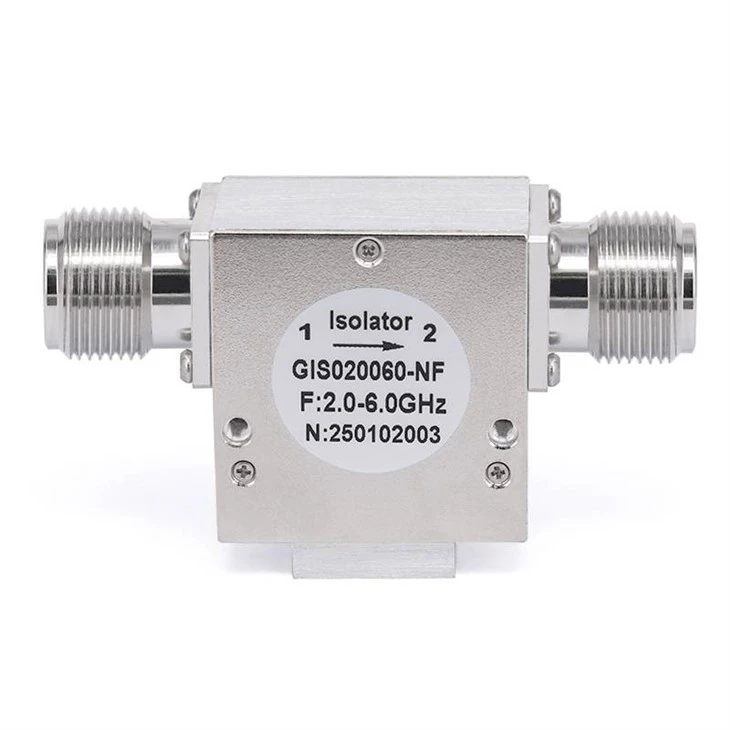

A spektrumanalizátorok számára is előnyösek az izolátorok. Ezeket az eszközöket egy RF jel frekvenciaspektrumának elemzésére használják. Az izolátorok segítenek csökkenteni a bemeneti jel és a spektrumanalizátor belső áramköre közötti interferenciát. Ez javítja a mérések pontosságát és lehetővé teszi a jel pontosabb elemzését. Ha szigetelőket keres teszteléshez és méréshez, a mi26,5 GHz-es RF koaxiális leválasztókremekül passzolhatna.

Orvosi berendezések

Az orvosi berendezések egy másik olyan terület, ahol a csomós elemű RF-leválasztók változást hoznak. Az olyan eszközökben, mint az MRI gépek és az RF ablációs rendszerek, izolátorokat használnak a berendezés biztonságának és teljesítményének biztosítására.

Az MRI készülékekben RF leválasztókat használnak az RF adók visszaverődéstől való védelmére. Az MRI RF impulzusokat használ, hogy részletes képeket készítsen a test belsejéről. Ezeknek az RF impulzusoknak pontosnak és stabilnak kell lenniük. A tükröződések eltéréseket okozhatnak az RF mezőben, ami műtermékekhez vezethet a képeken. Az izolátor segít megőrizni az RF impulzusok minőségét, tiszta és pontos MRI képeket eredményezve.

A rádiófrekvenciás ablációs rendszerek nagyfrekvenciás rádiófrekvenciás energiát használnak a kóros szövetek, például daganatok elpusztítására. Ezekben a rendszerekben leválasztókat használnak az RF generátor védelmére a testen belüli összetett elektromos környezettől. Biztosítják, hogy a rádiófrekvenciás energia pontosan eljut a célszövethez, minimálisra csökkentve a környező egészséges szövetek károsodásának kockázatát.

Műholdas kommunikáció

A műholdas kommunikáció lényege a jelek küldése és vétele nagy távolságra az űrben. A csomós elemű rádiófrekvenciás leválasztók létfontosságúak a műholdas rendszerekben.

A műhold adójában az izolátor megvédi a nagy teljesítményű erősítőt a visszaverődésektől, amelyek az antenna impedanciájának változása miatt következhetnek be, amikor a műhold pályán mozog. Ezek a visszaverődések teljesítményveszteséget okozhatnak, és csökkentik az erősítő hatékonyságát. A leválasztó biztosítja, hogy az erősítő az optimális szinten működjön, lehetővé téve a műhold számára, hogy erős és tiszta jeleket küldjön vissza a Földre.

A földi állomás oldalán szigetelőket használnak a vevőrendszer különböző részei közötti szigetelés javítására. Ez segít csökkenteni a zajt és az interferenciát, ami kulcsfontosságú a több millió mérföldre lévő műholdak gyenge jeleinek vételéhez.

Következtetés

Amint láthatja, a csomós elemű RF-leválasztóknak sokféle alkalmazásuk van a különböző iparágakban. Legyen szó vezeték nélküli eszközeink csatlakoztatásáról, a radarrendszerek pontosabbá tételéről, a vizsgáló- és mérőberendezések pontosságának biztosításáról, az orvosi eszközök biztonságának javításáról vagy a műholdas kommunikáció lehetővé tételéről, ezek a kis eszközök nagy szerepet játszanak.

Ha kiváló minőségű RF-leválasztókat keres az Ön konkrét alkalmazásához, mi megtaláljuk Önnek. Különböző frekvenciájú és specifikációjú leválasztók széles választékát kínáljuk az Ön igényeinek megfelelően. Ne habozzon kapcsolatba lépni velünk további információért vagy beszerzési megbeszélés megkezdéséhez. Azért vagyunk itt, hogy segítsünk megtalálni a tökéletes RF leválasztókat a projektjéhez.
