Mik az RF leválasztók alkalmazása RF csatolókban?

Az RF leválasztók és RF csatolók a rádiófrekvenciás (RF) rendszerek két kulcsfontosságú összetevője, mindegyik egyedi funkcióval és jellemzővel rendelkezik. Tapasztalt rádiófrekvenciás leválasztók beszállítójaként első kézből tapasztaltam, hogy ez a két eszköz hogyan működik együtt az RF rendszerek teljesítményének javítása érdekében. Ebben a blogban a rádiófrekvenciás leválasztók RF csatolókban való alkalmazásaival foglalkozom, rávilágítva ezek kombinált képességeire és a különféle iparágak számára nyújtott előnyökre.

Az RF leválasztók és RF csatolók megértése

Mielőtt megvizsgálnánk az alkalmazásukat, röviden ismerjük meg, mik is azok az RF leválasztók és RF csatolók. Az RF leválasztó egy kétportos eszköz, amely lehetővé teszi az RF jelek egyirányú áthaladását, miközben nagy szigetelést biztosít a fordított irányban. Főleg az érzékeny rádiófrekvenciás alkatrészek megvédésére szolgál a visszavert jelektől, amelyek instabilitást, interferenciát és akár a berendezés károsodását is okozhatják.

Másrészt az RF csatoló egy többportos eszköz, amely mintavételezi az átviteli vonal RF jelének egy részét, és egy másik portra továbbítja. A csatolókat különféle célokra használják, például jelfigyelésre, teljesítménymérésre és jelelosztásra.

RF leválasztók alkalmazása RF csatolókban

Jelvédelem

Az RF leválasztók egyik elsődleges alkalmazása az RF csatolókban a jelvédelem. Egy tipikus RF rendszerben gyakran RF csatolókat használnak a fő jel teljesítményének mintavételezésére és figyelésére. Mindazonáltal a felügyeleti útvonal bármely impedancia eltérése visszaverődést okozhat, amely visszajuthat a forráshoz, és megzavarhatja a fő jelet.

Ha az RF csatoló és a felügyeleti berendezés közé RF leválasztót helyezünk el, megakadályozhatjuk, hogy ezek a visszavert jelek eljussanak a forráshoz. Például egy vezeték nélküli bázisállomáson az RF csatoló mintát vesz a teljesítményerősítő kimeneti jeléből megfigyelési célból. A csatoló és a teljesítménymérő közé egy rádiófrekvenciás leválasztó van beépítve, hogy megvédje a teljesítményerősítőt a visszavert jelektől, amelyeket a teljesítménymérő vagy a csatlakozó kábelek impedancia eltérései okoznak. Ez biztosítja a teljesítményerősítő működésének stabilitását és megbízhatóságát.

A jelminőség javítása

Az RF leválasztók az RF csatolóalkalmazások jelminőségét is javíthatják. Ha RF csatolót használnak a jelelosztáshoz, a kimeneti portok eltérő terhelési feltételeket tapasztalhatnak, ami impedancia eltérésekhez és visszaverődésekhez vezethet. Ezek a visszaverődések jeltorzulást és interferenciát okozhatnak, ami rontja a jel általános minőségét.

Az RF csatoló minden kimeneti portjához RF-leválasztót lehet hozzáadni, hogy elnyelje a visszavert jeleket, és megfelelő terhelést biztosítson a csatoló számára. Ez segít fenntartani a tiszta és stabil kimeneti jelet, különösen a nagyfrekvenciás alkalmazásokban, ahol a jel integritása rendkívül fontos. Például egy műholdas kommunikációs rendszerben RF csatolókat használnak az RF jelek több vevőhöz való elosztására. A csatolók kimeneti portjain található rádiófrekvenciás leválasztók biztosítják, hogy az egyes vevőkészülékek által vett jelek jó minőségűek legyenek, és mentesek a visszaverődések okozta zavaroktól.

Teljesítményerősítő védelem csatolt rendszerekben

Azokban a rádiófrekvenciás rendszerekben, ahol a teljesítményerősítőket RF csatolókkal együtt használják, az RF leválasztók létfontosságú szerepet játszanak a teljesítményerősítők védelmében. A teljesítményerősítők érzékenyek a visszavert teljesítményre, és a túlzott visszavert teljesítmény túlmelegedést és az erősítő alkatrészeinek károsodását okozhatja.

Amikor egy RF csatolót használnak a teljesítményerősítő kimenő teljesítményének mintavételezésére, az erősítő és a csatoló közé helyezett leválasztó megakadályozza, hogy a csatolóról vagy az azt követő felügyeleti vagy elosztó alkatrészekről visszavert teljesítmény elérje az erősítőt. Ez meghosszabbítja a teljesítményerősítő élettartamát és csökkenti a rendszerhibák kockázatát. Például egy radarrendszerben a teljesítményerősítő nagy teljesítményű RF jeleket állít elő, és egy rádiófrekvenciás csatoló mintavételezi ennek a jelnek egy részét felügyelet céljából. Az RF leválasztó biztosítja a végerősítő biztonságos és hatékony működését.

Konkrét termékpéldák

Az RF leválasztók beszállítójaként az RF leválasztók széles választékát kínáljuk, amelyek alkalmasak különböző RF csatoló alkalmazásokhoz. A miénk6 GHz-es RF koaxiális leválasztókideálisak a 6 GHz-es frekvenciasávban, például a Wi-Fi 6E rendszerekben. Ezek a leválasztók kiváló szigetelést és alacsony beillesztési veszteséget biztosítanak, biztosítva az RF csatolók megbízható működését ezekben a rendszerekben.

A nagyfrekvenciás alkalmazásokhoz a mi40 GHz-es RF koaxiális leválasztókA milliméteres hullámfrekvenciák kihívásainak kezelésére tervezték. Általában 5G milliméteres hullámú bázisállomásokon használják, ahol RF csatolókat használnak a jelek figyelésére és elosztására. A leválasztók megvédik a rendszer érzékeny komponenseit a visszavert jelektől, és fenntartják a jelminőséget ezeken a magas frekvenciákon.

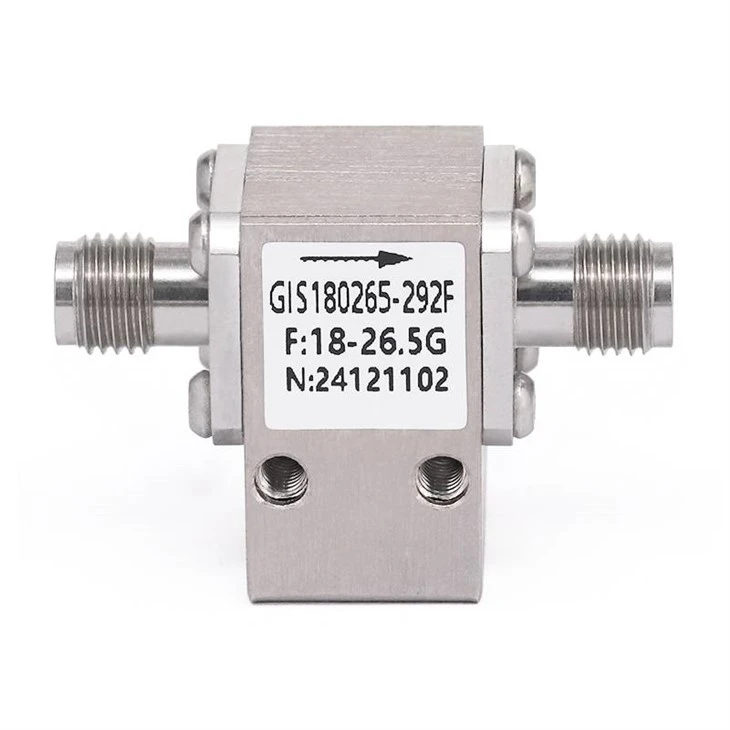

A miénk26,5 GHz-es RF koaxiális leválasztókjól használhatók a 24-26,5 GHz-es frekvenciatartományban, például autóradar-rendszerekben. Ezekben a rendszerekben RF csatolókat használnak az RF jelek felosztására és elosztására, a leválasztók pedig biztosítják a radar működésének stabilitását és megbízhatóságát azáltal, hogy megvédik az alkatrészeket a visszaverődéstől.

Következtetés és cselekvésre ösztönzés

Összefoglalva, az RF-leválasztók RF csatolókban való alkalmazásai sokrétűek, és elengedhetetlenek az RF rendszerek megfelelő működéséhez. A jelvédelemtől a jelminőség javításáig és a teljesítményerősítők védelméig az RF leválasztók kulcsfontosságú szerepet játszanak az RF csatoló alapú rendszerek teljesítményének és megbízhatóságának növelésében.

Ha kiváló minőségű rádiófrekvenciás leválasztókat keres RF csatolóalkalmazásaihoz, itt vagyunk, hogy a legjobb megoldásokat kínáljuk. Szakértői csapatunk segít kiválasztani a legmegfelelőbb szigetelőket az Ön egyedi igényei alapján. Legyen szó telekommunikációs, repülőgép- vagy autóiparról, nálunk megvannak az Ön igényeinek megfelelő termékek és tudás. Lépjen kapcsolatba velünk még ma, hogy megkezdje a beszerzési megbeszélést, és RF rendszerét a következő szintre emelje.

Hivatkozások

1. Pozar, DM (2011). Microwave Engineering (4. kiadás). Wiley.
2. Collin, RE (2001). Microwave Engineering alapjai (2. kiadás). McGraw – Hill.
3. Vendelin, GD, Pavio, AM és Rohde, UL (1990). Mikrohullámú áramkör tervezése lineáris és nemlineáris technikákkal. Wiley.
