Milyen hátrányai vannak az RF leválasztóknak?

RF-leválasztók szállítójaként gyakran dicsérem ezeknek az eszközöknek az erényeit a különféle alkalmazásokban, a vezeték nélküli kommunikációs rendszerektől a radaron át a tesztberendezésekig. Fontos azonban a kiegyensúlyozott nézet bemutatása. Ma nézzük meg az RF leválasztók hátrányait.

Beillesztési veszteség

Az RF izolátorok egyik legjelentősebb hátránya a beillesztési veszteség. A beillesztési veszteség a teljesítmény csökkenését jelenti, amely akkor következik be, amikor egy jel áthalad a leválasztón. Ez a veszteség a szigetelő kialakításának velejárója, amely ferrit anyagokat és mágneses tereket használ a nem kölcsönös tulajdonságainak eléréséhez.

Egy kommunikációs rendszerben még kismértékű beillesztési veszteség is jelentős hatással lehet. Például egy cellás bázisállomáson, ahol az energiahatékonyság döntő fontosságú, a beillesztési veszteség azt jelenti, hogy több energiát kell továbbítani ahhoz, hogy ugyanazt a jelerősséget elérjük a vevőn. Ez nem csak az energiafogyasztást növeli, hanem több hőt is termel, ami további hűtőmechanizmusokat igényel.

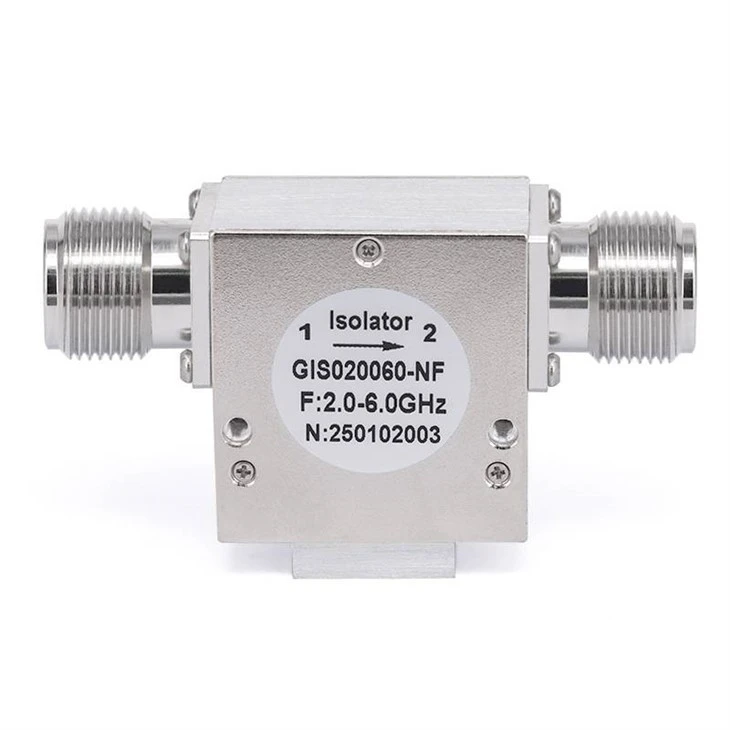

A beillesztési veszteség frekvenciafüggő. Magasabb frekvenciákon a beillesztési veszteség növekszik. A miénk6 GHz-es RF koaxiális leválasztóka miénkhez képest viszonylag kisebb beillesztési veszteséggel rendelkezhet26,5 GHz-es RF koaxiális leválasztók. A frekvencia növekedésével a ferrit anyagok teljesítménye romlik, és az elektromágneses hullámok és az izolátor alkatrészei közötti kölcsönhatás bonyolultabbá válik, ami nagyobb veszteségekhez vezet.

Költség

Az RF leválasztók viszonylag drágák lehetnek, különösen azok, amelyeket nagyfrekvenciás és nagy teljesítményű alkalmazásokhoz terveztek. A rádiófrekvenciás leválasztók gyártási folyamata magában foglalja a ferrit anyagok, a mágneses mezők és a koaxiális szerkezetek pontos szabályozását. A kiváló minőségű ferrit anyagok költségesek, a gyártás fejlett gyártási technikákat és szigorú minőségellenőrzést igényel.

Kis léptékű projektek vagy korlátozott költségvetésű alkalmazások esetén az RF-leválasztók költsége jelentős akadályt jelenthet. Például egy fogyasztói elektronikai termékben, ahol a költség a tervezés fő tényezője, előfordulhat, hogy egy rádiófrekvenciás leválasztó hozzáadása gazdaságilag nem életképes. Még nagyobb projektek esetén is a több szigetelő halmozott költsége gyorsan összeadódik. A miénk18 GHz-es RF koaxiális leválasztók, melyeket nagyfrekvenciás teljesítményre terveztek, a fejlett anyagok és gyártási folyamatok miatt prémium áron kaphatók.

Méret és súly

Az RF-leválasztók, különösen a nagy teljesítményű kezelési képességekkel rendelkezők, viszonylag nagyok és nehezek lehetnek. Az izolátor működéséhez szükséges ferrit anyagok és mágneses szerkezetek fizikai helyet foglalnak el. Azokban az alkalmazásokban, ahol a méret és a súly kritikus fontosságú, mint például a repülőgépiparban és a hordozható eszközökben, az RF-leválasztók használata kihívást jelenthet.

Egy műholdas kommunikációs rendszerben minden gramm súly számít, mivel ez befolyásolja a műhold kilövési költségeit és általános teljesítményét. Előfordulhat, hogy egy nagy és nehéz rádiófrekvenciás leválasztó nem alkalmas ilyen alkalmazásokra. Hasonlóképpen, egy kézi vezeték nélküli eszközben az izolátor mérete korlátozhatja a tervezés kompaktságát és hordozhatóságát.

Korlátozott frekvenciatartomány

Az RF-leválasztókat általában meghatározott frekvenciatartományon belüli működésre tervezték. Ezen a tartományon kívül teljesítményük jelentősen romlik. Ez a korlátozott frekvenciatartomány problémát jelenthet olyan alkalmazásokban, ahol széles frekvenciaspektrumot kell lefedni.

Például egy modern vezeték nélküli kommunikációs rendszerben, amely több frekvenciasávot támogat, előfordulhat, hogy egyetlen rádiófrekvenciás leválasztó nem elegendő. Előfordulhat, hogy több különböző frekvenciatartományú leválasztót kell használni, ami növeli a rendszer bonyolultságát és költségét. Leválasztóinkat gondosan úgy tervezték meg, hogy optimális teljesítményt nyújtsanak a megadott frekvenciatartományokon belül, de a felhasználóknak tisztában kell lenniük ezekkel a korlátokkal, amikor kiválasztják a megfelelő szigetelőt az alkalmazásokhoz.

Hőmérséklet érzékenység

Az RF leválasztók teljesítménye rendkívül hőmérsékletérzékeny. A ferrit anyagok mágneses tulajdonságai a hőmérséklettel változnak, ami befolyásolhatja a szigetelő behelyezési veszteségét, szigetelését és egyéb teljesítményparamétereket.

Magas hőmérsékletű környezetben, például ipari környezetben vagy közvetlen napfényben, a szigetelő behelyezési vesztesége megnőhet, és a szigetelés csökkenhet. Ez a jel romlásához és interferenciához vezethet a rendszerben. Másrészt alacsony hőmérsékletű környezetben a leválasztó teljesítménye is eltérhet a névleges értékektől. Hőmérséklet-kompenzációs technikák használhatók ezeknek a hatásoknak a mérséklésére, de növelik az izolátor bonyolultságát és költségét.

Nem ideális izoláció

Bár az RF leválasztókat úgy tervezték, hogy magas szigetelést biztosítsanak a bemeneti és kimeneti portok között, a valóságban az elválasztás soha nem tökéletes. A jel mindig szivárog a kimeneti portról a bemeneti portra. Ez a nem ideális szigetelés problémákat okozhat azokban a rendszerekben, ahol magas szintű szigetelésre van szükség.

Egy nagy teljesítményű teszt- és mérési beállításnál már kismértékű jelszivárgás is befolyásolhatja a mérések pontosságát. A nem ideális szigetelés a kommunikációs rendszerek öninterferenciájához is vezethet, csökkentve a rendszer általános teljesítményét.

A rendszer összetettségére gyakorolt ​​hatás

Egy RF leválasztó hozzáadása a rendszerhez növeli annak összetettségét. A leválasztót megfelelően integrálni kell a rendszerbe, és teljesítményét alaposan figyelembe kell venni a rendszer általános tervezésénél.

Például a leválasztó impedancia illesztése a rendszer többi komponenséhez kulcsfontosságú. A nem megfelelő impedanciaillesztés visszaverődésekhez és a jel további romlásához vezethet. Ezenkívül a leválasztó teljesítménykezelési képességeinek kompatibilisnek kell lenniük a rendszer teljesítményszintjével. Mindezek a tényezők további tervezési erőfeszítéseket és tesztelést igényelnek a rendszer megfelelő működésének biztosítása érdekében.

E hátrányok ellenére a rádiófrekvenciás leválasztók még mindig létfontosságú szerepet játszanak számos alkalmazásban. Az a képességük, hogy megvédik az érzékeny alkatrészeket a visszavert jelektől, és javítják a rendszer általános stabilitását, gyakran felülmúlják a hátrányokat. Cégünknél folyamatosan dolgozunk RF leválasztóink teljesítményének javításán, hogy ezeket a hátrányokat minimalizáljuk.

Ha RF leválasztók használatát fontolgatja projektjében, és többet szeretne megtudni arról, hogy termékeink hogyan felelhetnek meg az Ön egyedi követelményeinek, javasoljuk, hogy vegye fel velünk a kapcsolatot a részletes megbeszélés érdekében. Szakértői csapatunk készen áll a segítségére a megfelelő szigetelő kiválasztásában és a felmerülő problémák megoldásában.

Hivatkozások

• Pozar, DM (2011). Mikrohullámú gépészet. John Wiley & Sons.
• Collin, RE (2001). A mikrohullámú technológia alapjai. McGraw – Hill.
