Mik a VNA tesztkábelek elektromos tulajdonságai?

Szia! VNA tesztkábelek szállítójaként nagyon izgatott vagyok, hogy Önnel együtt merülhetek el ezeknek a remek kábeleknek az elektromos tulajdonságaiban.

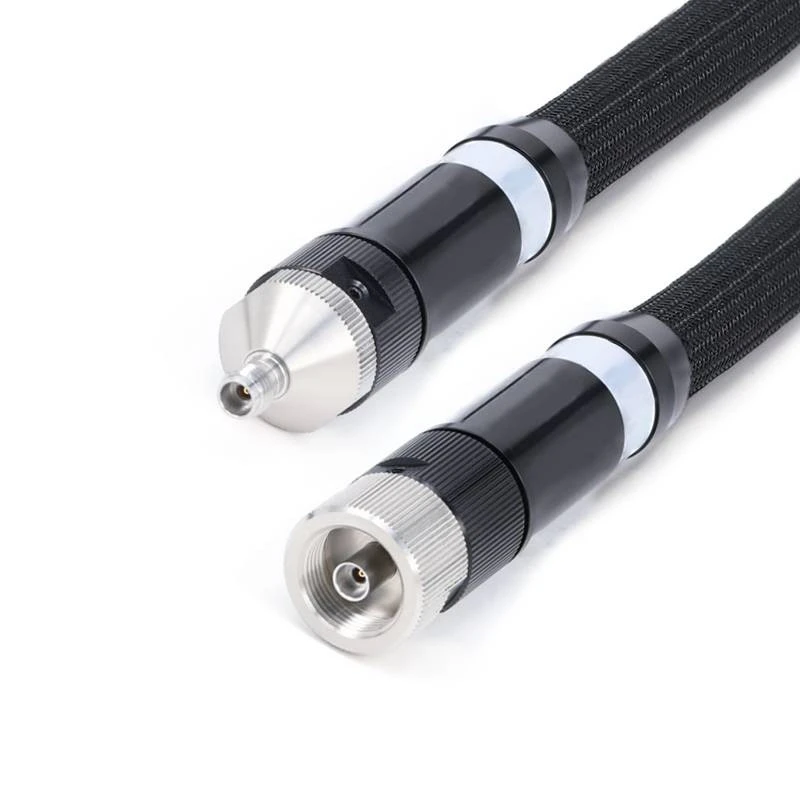

Először is beszéljünk arról, mik azok a VNA tesztkábelek. Ezek kulcsfontosságú összetevők a tesztelés és mérés területén. A VNA a Vector Network Analyzer rövidítése, és ezekkel a kábelekkel csatlakoztassa az analizátort a vizsgált eszközhöz. Ha többet szeretne megtudni róluk, akkor ezt a linket tekintse meg:VNA tesztkábelek.

A VNA tesztkábelek egyik legfontosabb elektromos tulajdonsága a karakterisztikus impedancia. A karakterisztikus impedancia alapvetően a feszültség és az áram aránya a kábelen haladó hullámban. A legtöbb VNA tesztkábel esetében a szabványos jellemző impedancia 50 ohm. Ennek az az oka, hogy sok RF (rádiófrekvenciás) berendezést úgy terveztek, hogy 50 ohmos impedanciával működjön. Ha a kábel impedanciája megegyezik a berendezés impedanciájával, az maximális teljesítményátvitelt biztosít, és minimálisra csökkenti a jelvisszaverődést.

Hadd mondjak egy példát. Képzelje el, hogy vizet próbál önteni egy tömlőn keresztül. Ha a tömlő megtört, a víz áramlása megszakad, és a víz egy része akár vissza is fröccsenhet. Hasonlóképpen, ha a VNA tesztkábel impedanciája nem egyezik a VNA vagy a vizsgált eszköz impedanciájával, a jel visszaverődhet, ami hibákat okozhat a mérésben. Tehát a megfelelő karakterisztikus impedancia olyan, mintha egy sima, áramló tömlő lenne az elektromos jelekhez.

Egy másik fontos tulajdonság a csillapítás. A csillapítás a jelerősség elvesztésére utal, amikor a kábelen keresztül halad. Ezt decibelben mérik egységnyi hosszúságban (dB/m vagy dB/ft). A csillapítás mértéke több tényezőtől függ, például a jel frekvenciától, a kábel hosszától és a kábel felépítésétől.

A magasabb frekvenciák általában nagyobb csillapítást tapasztalnak, mint az alacsonyabb frekvenciák. Ennek az az oka, hogy magasabb frekvenciákon az elektromos jelek jobban kölcsönhatásba lépnek a kábelben lévő anyagokkal, így több energia oszlik el hőként. Például egy VNA tesztkábel csillapítása 0,5 dB/m lehet 1 GHz-en, de ez 10 GHz-en 2 dB/m-re nőhet.

A kábel hossza is nagy szerepet játszik. Minél hosszabb a kábel, annál jobban gyengül a jel. Tehát, amikor VNA tesztkábelt választ, figyelembe kell vennie a VNA és a tesztelt eszköz közötti távolságot. Ha nagy távolságról kell jeleket mérnie, érdemes kisebb csillapítású kábelt választani, vagy jelerősítőket használni a jelerősség növelésére.

A VSWR vagy a Voltage Standing Wave Ratio egy másik fontos elektromos tulajdonság. A VSWR annak mértéke, hogy a kábel mennyire illeszkedik a terheléshez (a vizsgált eszközhöz). Ez a maximális feszültség és a minimális feszültség aránya a kábelen. Az 1:1 VSWR azt jelenti, hogy a kábel tökéletesen illeszkedik a terheléshez, és nincs jelvisszaverődés. A valóságban szinte lehetetlen tökéletes 1:1 VSWR-t elérni, de az alacsonyabb VSWR mindig jobb.

A magas VSWR problémákhoz vezethet, például csökkentett teljesítményátvitelhez, pontatlan mérésekhez és akár a berendezés károsodásához is. Például, ha a VSWR túl magas, a visszavert jel a VNA túlmelegedését vagy hibás működését okozhatja. Tehát, amikor a VNA tesztkábeleket választja, érdemes alacsony VSWR-vel rendelkező kábeleket keresnie, különösen, ha nagy teljesítményű jelekkel dolgozik.

A fázisstabilitás szintén kritikus tulajdonság, különösen akkor, ha pontos méréseket végez. A fázisstabilitás azt jelenti, hogy a jel fázisa mennyit változik az idő, a hőmérséklet és a frekvencia függvényében. Egyes alkalmazásokban, mint például az antennaméréseknél vagy a mikrohullámú áramkör tesztelésében, már egy kis fázisváltozás is jelentős hibákhoz vezethet a mérésben.

Például, ha egy antennát tesztel, a jel fázisa befolyásolhatja az antenna sugárzási mintáját. Ha a VNA tesztkábeltől érkező jel fázisa megváltozik, akkor az antenna sugárzási mintázatát a ténylegestől eltérőnek tűnheti. Tehát az ilyen típusú alkalmazásokhoz nagy fázisstabilitású VNA tesztkábelekre van szükség.

Most pedig beszéljünk arról, hogyan befolyásolhatja ezeket az elektromos tulajdonságokat a kábel felépítése. A VNA tesztkábel belső vezetéke általában rézből vagy rézötvözetből készül. A réz jó elektromos vezető, ami segít csökkenteni a csillapítást. A külső vezető, más néven árnyékolás, a belső vezető védelmére szolgál a külső elektromágneses interferencia ellen. Egy jó árnyékolás a jelszivárgás megakadályozásával a VSWR csökkentésében is segíthet.

A kábel elektromos tulajdonságaiban szerepet játszik a belső és a külső vezető közötti dielektromos anyag is. A különböző dielektromos anyagok különböző dielektromos állandókkal rendelkeznek, ami befolyásolhatja a kábel jellemző impedanciáját, csillapítását és fázisstabilitását. Például az alacsony dielektromos állandójú anyagú kábelek, mint például a PTFE (politetrafluor-etilén), általában kisebb csillapítással és jobb fázisstabilitásúak, mint a nagy dielektromos állandójú anyagokkal rendelkező kábelek.

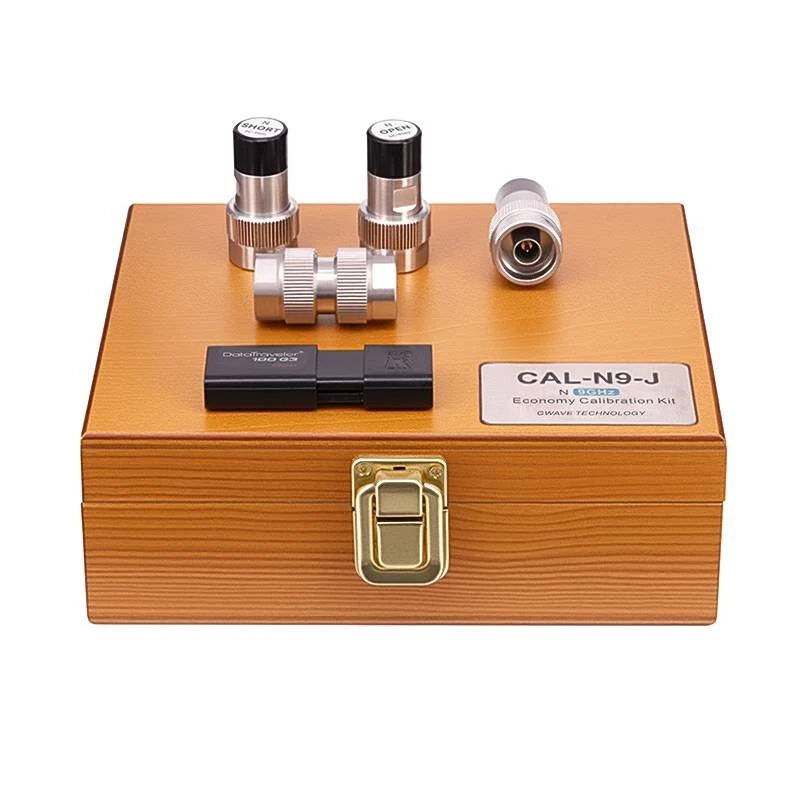

Amikor a VNA tesztkábelek elektromos tulajdonságainak megőrzéséről van szó, a kalibráció elengedhetetlen. A kalibráció segít abban, hogy a kábelekkel végzett mérések pontosak legyenek. HasználhatodKalibráló készleteka VNA és a kábelek kalibrálásához. Ezek a készletek általában ismert szabványokat tartalmaznak, például nyitott, rövidzárlatos és terhelési áramköröket. Ha ezeket a szabványokat a VNA-val és a kábelekkel méri, kijavíthatja a kábelek elektromos tulajdonságaiból eredő hibákat.

Összefoglalva, a VNA tesztkábelek elektromos tulajdonságai, mint például a karakterisztikus impedancia, csillapítás, VSWR, fázisstabilitás, mind kulcsfontosságúak a pontos teszteléshez és méréshez. Beszállítóként megértem ezeknek a tulajdonságoknak a fontosságát, és elkötelezett vagyok amellett, hogy kiváló minőségű VNA tesztkábeleket biztosítsunk, amelyek megfelelnek az Ön igényeinek. Akár egy kis léptékű projekten, akár egy nagyszabású ipari alkalmazáson dolgozik, a megfelelő VNA-tesztkábelek hatalmas különbséget jelenthetnek a mérések pontosságában és megbízhatóságában.

Ha VNA tesztkábelek vásárlása iránt érdeklődik, vagy bármilyen kérdése van az elektromos tulajdonságaikkal kapcsolatban, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a legjobb kábeleket az Ön speciális igényeinek. Dolgozzunk együtt annak érdekében, hogy tesztelési és mérési folyamatai a lehető legpontosabbak és leghatékonyabbak legyenek!

Referenciák:

• "RF és mikrohullámú áramkör tervezése vezeték nélküli alkalmazásokhoz", Chris Bowick
• "Antennaelmélet: elemzés és tervezés", Constantine A. Balanis
