Melyek az RF leválasztók legfontosabb paraméterei?
Hagyjon üzenetet
Szia! Mint rádiófrekvenciás leválasztók szállítója, mostanában sok kérdést kapok ezeknek a remek eszközöknek a legfontosabb paramétereiről. Szóval úgy gondoltam, szánok néhány percet, hogy lebontsam neked.
Kezdjük az alapokkal. Az RF leválasztó egy kétportos eszköz, amely lehetővé teszi az RF jelek áthaladását egy irányban, miközben blokkolja azokat a fordított irányban. Olyan ez, mint egy egyirányú utca a rádiófrekvenciás jelek számára. Ezek a leválasztók számos rádiófrekvenciás rendszerben kulcsfontosságúak, mivel segítenek megakadályozni a jel visszaverődését és megvédik az érzékeny berendezéseket a sérülésektől.
Most pedig nézzük meg azokat a kulcsfontosságú paramétereket, amelyeket figyelembe kell venni az RF-leválasztó kiválasztásakor.
Frekvencia tartomány
A frekvenciatartomány az RF leválasztók egyik legfontosabb paramétere. Meghatározza azt a frekvenciatartományt, amelyet az izolátor hatékonyan képes kezelni. A különböző alkalmazások eltérő frekvenciatartományt igényelnek. Például egy mobilkommunikációs rendszerben szükség lehet egy szigetelőre, amely a 800 MHz - 2,5 GHz tartományban működik. Másrészt a műholdas kommunikációhoz sokkal magasabb frekvenciákat is kereshet, például 20 GHz-et vagy még többet.

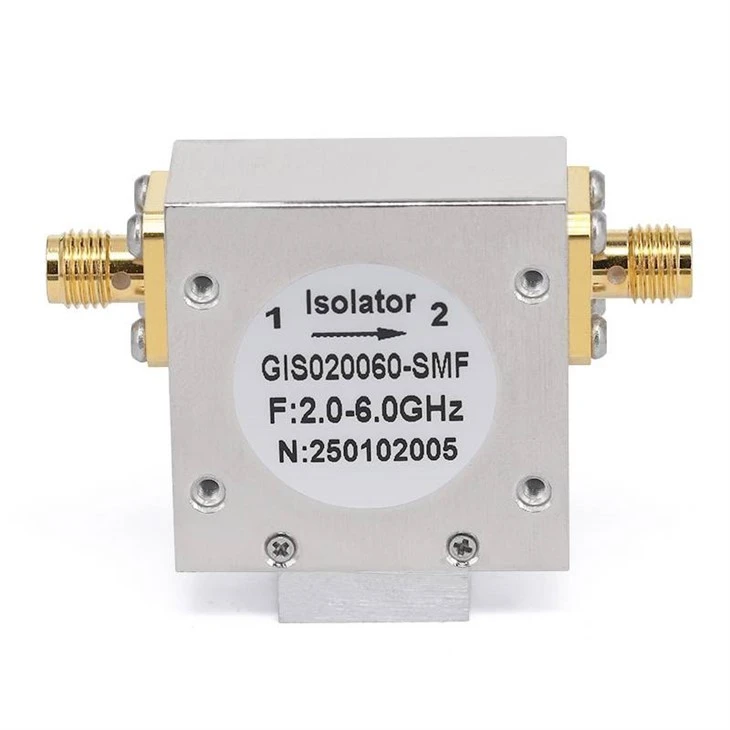

Az RF leválasztók széles választékát kínáljuk különböző frekvenciatartományokkal. Például a miénk26,5 GHz-es RF koaxiális leválasztókA nagyfrekvenciás jelek precíz kezelésére tervezték. Ha olyan projekten dolgozik, amely alacsonyabb frekvenciatartományt igényel, a mi6 GHz-es RF koaxiális leválasztóktalán jobban megfelelne. A középső frekvenciákon pedig a miénk18 GHz-es RF koaxiális leválasztóklehet a keresett megoldás.
Beillesztési veszteség
A beillesztési veszteség egy másik kritikus paraméter. Ez az a jelteljesítmény, amely elveszik, amikor az RF jel áthalad a leválasztón. Egy ideális világban nulla beillesztési veszteséget szeretnénk, de a valóságban mindig van némi veszteség. A kisebb beillesztési veszteség azt jelenti, hogy a jelteljesítmény nagyobb része jut át a leválasztón, ami általában jobb a rendszer teljesítménye szempontjából.
A beillesztési veszteséget általában decibelben (dB) mérik. A legtöbb alkalmazásnál a 0,5 dB-nél kisebb beillesztési veszteség jónak tekinthető. Egyes nagy teljesítményű rendszerekben azonban előfordulhat, hogy még kisebb, például 0,2 dB-es vagy kisebb beillesztési veszteséggel rendelkező leválasztóra van szükség. A leválasztó kiválasztásakor feltétlenül ellenőrizze a beillesztési veszteségre vonatkozó specifikációt, és hasonlítsa össze a rendszerkövetelményekkel.
Elkülönítés
Az izoláció annak mértéke, hogy a leválasztó mennyire blokkolja a jelet az ellenkező irányba. Ezt is dB-ben mérik. A magasabb leválasztási érték azt jelenti, hogy a leválasztó jobban megakadályozza a jelvisszaverődést és az interferenciát.
Például, ha egy leválasztó szigetelése 20 dB, az azt jelenti, hogy a visszirányú jelteljesítmény 100-szorosára csökken az előremenethez képest. Sok rádiófrekvenciás rendszerben 20-30 dB leválasztás is elegendő. De azokban az alkalmazásokban, ahol nagy a jelinterferencia kockázata, szükség lehet még nagyobb szigetelésű, például 40 dB-es vagy nagyobb szigetelőre.
Erőkezelés
A teljesítménykezelés azt a maximális rádiófrekvenciás teljesítményt jelenti, amelyet a leválasztó károsodás nélkül képes kezelni. Ez fontos paraméter, különösen a nagy teljesítményű RF rendszerekben. Ha túllépi a leválasztó teljesítményét, az túlmelegedéshez, teljesítményromláshoz vagy akár maradandó károsodáshoz vezethet.
Egy izolátor teljesítménykezelési kapacitása számos tényezőtől függ, beleértve a kialakítást, az anyagokat és a hűtőmechanizmust. A leválasztó kiválasztásakor ügyeljen arra, hogy olyan teljesítménykezelési kapacitást válasszon, amely meghaladja a rendszer maximális teljesítményszintjét.
VSWR (feszültség állóhullám-arány)
A VSWR annak mértéke, hogy a leválasztó mennyire illeszkedik az RF rendszer impedanciájához. Az alacsony VSWR jó impedancia illeszkedést jelez, ami azt jelenti, hogy a jelteljesítmény nagyobb része kerül át a leválasztón, és kevesebb visszaverődik.
Az 1:1 arányú VSWR ideális, de a gyakorlatban nehéz elérni. A legtöbb RF leválasztó VSWR értéke körülbelül 1,2:1 és 1,5:1 között van. A magasabb VSWR nagyobb beillesztési veszteséghez és jelvisszaverődéshez vezethet, ami ronthatja az RF rendszer teljesítményét.
Hőmérséklet tartomány
A hőmérséklet-tartomány az a hőmérséklet-tartomány, amelyben a leválasztó hatékonyan tud működni. A különböző alkalmazásokhoz eltérő hőmérsékleti követelmények vonatkoznak. Például kültéri alkalmazások esetén a szigetelőnek széles hőmérsékleti tartományban kell működnie, -40°C és +85°C között.
A szigetelő kiválasztásakor ügyeljen arra, hogy ellenőrizze a hőmérséklet-tartomány specifikációját, és győződjön meg arról, hogy az megfelel az alkalmazás követelményeinek. Egyes szigetelőket szélsőséges hőmérsékleten való működésre tervezték, míg mások inkább beltéri vagy ellenőrzött környezetben használhatók.
Fáziseltolás
A fáziseltolás az RF jel fázisának változása, amikor az áthalad a leválasztón. Egyes alkalmazásokban, például a fázissoros antennáknál, a leválasztó fáziseltolását gondosan ellenőrizni kell. A stabil és kiszámítható fáziseltolódás fontos az RF rendszer megfelelő működésének fenntartásához.
A legtöbb rádiófrekvenciás leválasztónak viszonylag kicsi a fáziseltolása, de ezt még mindig figyelembe kell venni, különösen olyan alkalmazásokban, ahol a fázispontosság kritikus.
A csomag mérete és felszerelése
A szigetelő csomagolásának mérete és felszerelési lehetőségei szintén fontos szempontok. Alkalmazásától függően szükség lehet egy kicsi, kompakt leválasztóra, amely könnyen integrálható egy nyomtatott áramköri kártyába (PCB). Vagy szükség lehet egy nagyobb leválasztóra egy speciális rögzítési mechanizmussal egy rack-be szerelt RF rendszerhez.
Különféle csomagméreteket és szerelési lehetőségeket kínálunk ügyfeleink változatos igényeinek kielégítésére. Akár felületre szerelhető szigetelőre van szüksége NYÁK-hoz, akár karimás szigetelőre rack-rendszerhez, mi mindent megtalál.
Költség
Végül, de nem utolsósorban a költség mindig egy tényező. Az RF-leválasztó költsége számos tényezőtől függ, beleértve a teljesítmény paramétereit, a frekvenciatartományt, a teljesítménykezelési kapacitást és a márkát. Bár fontos, hogy pénzéért a legjobb teljesítményt érje el, egyensúlyba kell hoznia a költségeket a költségvetésével.
A különböző szigetelők összehasonlításakor ügyeljen az általános értékre. A valamivel drágább, jobb teljesítményparaméterekkel rendelkező leválasztóval hosszú távon pénzt takaríthat meg, mivel csökkenti a további alkatrészek vagy rendszerfrissítések szükségességét.
Tehát itt van – az RF-leválasztók legfontosabb paraméterei. Amikor rádiófrekvenciás leválasztót választ az alkalmazásához, alaposan fontolja meg ezeket a paramétereket, és válassza ki az Ön igényeinek leginkább megfelelőt.
Ha még mindig nem biztos abban, hogy melyik rádiófrekvenciás leválasztó a megfelelő az Ön számára, vagy bármilyen más kérdése van, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a tökéletes megoldást RF rendszeréhez. Legyen szó kis startupról vagy nagyvállalatról, nálunk megvan az Ön igényeinek megfelelő szakértelem és termékek. Lépjen kapcsolatba velünk még ma a beszerzési folyamat elindításához, és dolgozzunk együtt, hogy RF rendszerét a következő szintre emeljük!
Hivatkozások
- Pozar, DM (2011). Microwave Engineering (4. kiadás). Wiley.
- Collin, RE (2001). Microwave Engineering alapjai (2. kiadás). Wiley.
