Melyek az RF erősítők legfontosabb teljesítményparaméterei?

Az RF erősítők a vezeték nélküli kommunikációs rendszerek, a radarrendszerek és más RF alkalmazások széles skálájának kritikus elemei. RF erősítők beszállítójaként az RF erősítők kulcsfontosságú teljesítményparamétereinek megértése elengedhetetlen a magas színvonalú termékek biztosításához és ügyfeleink különféle igényeinek kielégítéséhez. Ebben a blogban megvizsgáljuk azokat a fő teljesítményparamétereket, amelyek meghatározzák az RF erősítők jellemzőit és képességeit.

Nyereség

A nyereség az RF erősítő talán a legalapvetőbb paramétere. Ez a kimeneti teljesítmény és az erősítő bemeneti teljesítményének arányát képviseli. A nyereséget általában decibelben (DB) fejezik ki. A nagyobb nyereség azt jelenti, hogy az erősítő hatékonyabban növeli a bemeneti jel teljesítményét. Például, ha egy erősítőnek 20 dB nyeresége van, ez azt jelenti, hogy a kimeneti teljesítmény 100 -szor nagyobb, mint a bemeneti teljesítmény (mivel (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})), és amikor (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10}).

Az RF erősítő nyeresége nem állandó az összes frekvencián. Általában egy frekvenciától függő válasz, amelyet a nyereség -frekvencia görbe ír le. Az erősítő sávszélessége az a frekvenciatartomány, amelyen a nyereség egy meghatározott értéken belül marad, általában a maximális nyereség 3 dB -en belül. A széles sávszélesség -erősítő kívánatos azokban az alkalmazásokban, ahol nagy frekvenciatartományt kell erősíteni, például a szélessávú kommunikációs rendszerekben.

Zajfigura

A zajfigura egy másik kritikus paraméter az RF erősítők számára, különösen azokban az alkalmazásokban, ahol a jel - a zajarány (SNR) rendkívül fontos. Az erősítő zajszámát az SNR bemeneti és a kimeneti SNR arányának meghatározásaként határozzuk meg. Ez számszerűsíti, hogy az erősítő mennyire romlik a bemeneti jel SNR -jét. Az alacsonyabb zajszint azt jelzi, hogy az erősítő kevesebb zajt ad a jelhez.

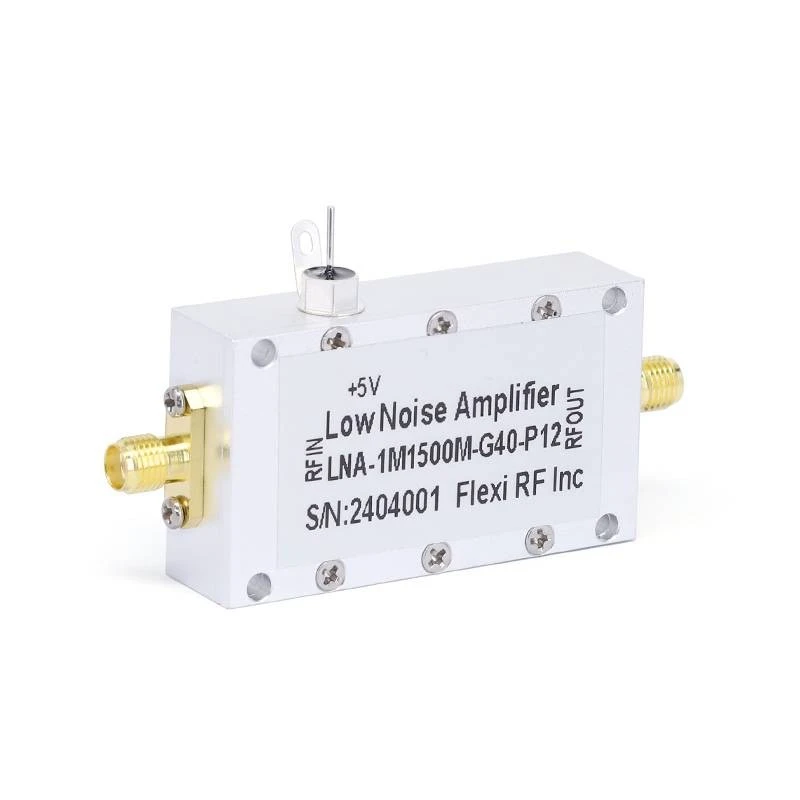

Számos RF rendszerben, például a vezeték nélküli kommunikációs és radarrendszeri vevőkészülékeknél az elülső - end erősítő gyakran aAlacsony zaj erősítők(LNA). Az LNS -eket úgy tervezték, hogy nagyon alacsony zajfigurákkal rendelkezzenek, általában 1-3 dB tartományban. Az elülső oldalon lévő LNA használatával a rendszer általános zajteljesítménye jelentősen javítható, lehetővé téve a gyenge jelek jobb észlelését és fogadását.

Kimeneti teljesítmény

Az RF erősítő kimeneti teljesítménye az a teljesítményszint, amelyet az erősítő képes átadni a terheléshez. Számos fontos kimeneti teljesítmény -specifikáció létezik, beleértve a telítési kimeneti teljesítményt ((P_ {SAT})) és az 1 - DB tömörítési pontot ((P_ {1DB})).

A telítési kimeneti teljesítmény az a maximális kimeneti teljesítmény, amelyet az erősítő képes előállítani. Ezen a ponton túl a bemeneti teljesítmény növelése nem eredményezi a kimeneti teljesítmény arányos növekedését, és az erősítő belép a telítési régióba, ahol a nyereség jelentősen csökkenni kezd.

Az 1 - DB tömörítési pont az a kimeneti teljesítményszint, amelyen az erősítő nyeresége 1 dB -vel csökken a lineáris nyereségértékétől. Fontos specifikáció, mivel jelzi a nem linearitás kialakulását az erősítőben. Sok alkalmazásban az erősítőket a (p_ {1db}) alatt működtetik, hogy biztosítsák a lineáris működést és minimalizálják a jel torzulását.

Linearitás

A linearitás annak mérése, hogy az erősítő mennyire képes erősíteni a jelet anélkül, hogy torzítana. Az erősítőben a nem linearitás az intermodulációs torzulást (IMD) okozhatja, ami további frekvenciakomponensek előállítását eredményezheti, amelyek az eredeti bemeneti jelben nincsenek jelen. Ezek a nemkívánatos frekvenciakomponensek zavarhatják a rendszer más jeleit és ronthatják az általános teljesítményt.

Két fontos paraméter a linearitás mérésére a harmadik sorrend -elfogási pont (IP3) és a második rendelés -elfogási pont (IP2). Az IP3 egy elméleti pont, ahol a harmadik rendelés -intermodulációs termékek keresztezik az alapvető kimeneti teljesítményt a kimeneti teljesítmény és a bemeneti teljesítmény ábráján. A magasabb IP3 érték a jobb linearitást és az alacsonyabb IMD -t jelzi. Hasonlóképpen, az IP2 a második rendelés intermodulációs termékeivel kapcsolatos.

Bemenet és kimeneti impedancia

Az RF erősítő bemeneti és kimeneti impedanciája fontos a forráshoz és a terheléshez való megfelelő illeszkedéshez. Az impedancia -illesztés elengedhetetlen az erősítő és a csatlakoztatott alkatrészek közötti maximális energiaátvitel biztosítása érdekében.

A legtöbb RF rendszerben a szokásos impedancia 50 ohm. Az 50 ohm bemeneti impedanciájú erősítő könnyen csatlakoztatható egy 50 ohm forráshoz, például egy átviteli vonalhoz vagy jelgenerátorhoz, a jel jelentős tükrözése nélkül. Hasonlóképpen, az 50 ohm kimeneti impedanciája lehetővé teszi a hatékony energiaátvitelt egy 50 ohm terhelésre, például antennára vagy más RF komponensre.

A teljesítmény hozzáadott hatékonysága (PAE)

A teljesítmény hozzáadott hatékonysága annak mérése, hogy az RF erősítő hogyan alakítja hatékonyan az egyenáramú teljesítményt RF kimeneti teljesítményré. Ezt úgy definiálják, mint az RF kimeneti teljesítmény aránya, mínusz az RF bemeneti teljesítményét az erősítő által felhasznált egyenáramú teljesítmény.

A PAE fontos szempont, különösen az akkumulátorral működő RF rendszerekben, vagy olyan alkalmazásokban, ahol az energiafogyasztást minimalizálni kell. A magas hatékonysági erősítők csökkenthetik a rendszer általános energiafogyasztását, meghosszabbíthatják az akkumulátor élettartamát, és csökkenthetik a hőeloszlás követelményeit is. Például a mobil kommunikációs eszközökben a magas PAE -vel rendelkező energiaerősítők elengedhetetlenek az akkumulátor teljesítményének javításához és az eszköz hőstresszének csökkentéséhez.

Elnyeri a laposságot

A GAY SHIPSITS a nyereség variációjára utal egy megadott frekvenciasávon. A jó erősítővel rendelkező erősítőnek viszonylag állandó nyeresége van a működési frekvenciatartományban. Ez fontos azokban az alkalmazásokban, ahol a jel egységes amplifikációjára van szükség, például a szélessávú kommunikációs rendszerekben, valamint a teszt- és mérőberendezésekben.

A nyereség -laposságot általában a nyereség maximális eltérése a megadott frekvenciasávon belüli átlagértékétől. Például egy ± 0,5 dB nyereségi sík -specifikáció azt jelenti, hogy az erősítő nyeresége nem tér el több mint 0,5 dB -nél az átlagos nyereségértéktől a teljes működési frekvenciatartományban.

Fáziszaj

A fázizaj az RF erősítő rövid távú frekvenciaterjesztésének mértéke. Ezt a kimeneti jel fázisában véletlenszerű ingadozások okozzák. A fázzaj romlik az RF rendszerek teljesítményét, különösen olyan alkalmazásokban, mint például a frekvencia szintézis, a radar és a kommunikációs rendszerek, amelyek a pontos frekvencia- és fázisinformációkra támaszkodnak.

Frekvenciájú - szintetizátor alkalmazásokban alacsony fázisú zajra van szükség a stabil és tiszta frekvenciajelek előállításához. A magas fázisú zaj a jel spektrális eloszlását eredményezheti, ami interferenciát okozhat a rendszer más jeleivel, és csökkentheti a kommunikációs vagy radarrendszer teljes teljesítményét.

Elkülönítés

Az izolálás egy olyan paraméter, amely méri az elektromos elválasztás mértékét az RF erősítő különböző portjai, például a bemeneti és kimeneti portok között. A bemeneti és kimeneti portok közötti jó elszigeteltség fontos a visszacsatolás és az önálló oszcilláció megelőzése érdekében az erősítőben.

A többfokozatú erősítőkben vagy a több bemeneti és kimeneti portokkal rendelkező erősítőkben nagy elszigetelésre van szükség annak biztosítása érdekében, hogy a különböző portok jelei ne zavarják egymást. Az izolálást általában decibelben fejezik ki, és a magasabb elszigetelési érték azt jelzi, hogy a portok közötti jobb elektromos elválasztást mutat.

Hőmérsékleti stabilitás

Az RF erősítők teljesítményét befolyásolhatja a hőmérsékleti variációk. A hőmérsékleti stabilitás azt méri, hogy az erősítő mennyire tartja fenn teljesítményparamétereit, például a nyereséget, a zajfigurát és a kimeneti teljesítményt, széles hőmérsékleti tartományban.

Számos alkalmazásban az RF erősítőknek durva környezeti körülmények között kell működniük, ahol a hőmérséklet jelentősen eltérhet. A jó hőmérsékleti stabilitású erősítőket úgy tervezték, hogy kompenzálják a teljesítményük hőmérsékletétől függő változásait, biztosítva a megbízható működést a teljes hőmérsékleti tartományban.

Következtetés

Mint RF erősítők szállítója, megértjük ezen kulcsfontosságú teljesítményparaméterek fontosságát ügyfeleink sokszínű igényeinek kielégítésében. Az optimalizált teljesítményű erősítők gondos megtervezésével és gyártásával a nyereség, a zajfigura, a kimeneti teljesítmény, a linearitás és más paraméterek szempontjából, magas színvonalú RF erősítőket tudunk biztosítani az alkalmazások széles skálájához.

Ha szüksége van RF erősítőkre a projekthez vagy az alkalmazáshoz, felkérjük Önt, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélésre. Szakértői csoportunk készen áll arra, hogy segítsen Önnek a legmegfelelőbb erősítő kiválasztásában az Ön konkrét igényei alapján. Függetlenül attól, hogy alacsony zajerősítőre van szüksége egy vevőhöz, vagy egy nagy teljesítményerősítő az adóhoz, rendelkezzünk a szakértelemmel és a termékportfólióval az Ön igényeinek kielégítéséhez.

Referenciák

1. Pozar, DM (2011). Mikrohullámú tervezés. Wiley.
2. Razavi, B. (2012). RF mikroelektronika. Prentice Hall.
3. Vendelin, GD, Pavio, AM és Rohde, UL (1990). Mikrohullámú áramkör kialakítása lineáris és nemlineáris technikákkal. Wiley.
