Mekkora az RF terhelések frekvenciatartománya?

A rádiófrekvenciás (RF) technológia területén az RF terhelések döntő szerepet játszanak. Dedikált rádiófrekvenciás terhelések szállítójaként abban a megtiszteltetésben volt részem, hogy mélyen elmélyülhetek ezen alkatrészek bonyolultságában, különösen ami a frekvenciatartományukat illeti. A rádiófrekvenciás terhelések frekvenciatartományának megértése elengedhetetlen a különböző alkalmazásokhoz, a távközléstől az űrkutatásig. Ebben a blogban a különböző típusú rádiófrekvenciás terhelések frekvenciatartományait és azok jelentőségét a modern RF rendszerekben vizsgálom.

Az RF terhelések alapjai

Mielőtt belemerülnénk a frekvenciatartományokba, röviden értsük meg, mi az RF terhelés. Az RF terhelések passzív alkatrészek, amelyeket úgy terveztek, hogy elnyeljék a rádiófrekvenciás energiát anélkül, hogy azt visszavernék a rendszerbe. Használják átviteli vonalak lezárására, próbaterhelésként teszteléshez, és számos más alkalmazásban, ahol az RF teljesítmény szabályozott elnyelésére van szükség.

Frekvenciatartomány jelentősége

Az RF terhelés frekvenciatartománya határozza meg annak alkalmazhatóságát a különböző RF rendszerekben. A különböző alkalmazások más-más frekvencián működnek, és a megfelelő frekvenciatartományú RF terhelés használata elengedhetetlen az optimális teljesítményhez. Például egy cellás bázisállomásban használt terhelésnek le kell fednie a cellás hálózat által használt frekvenciasávokat, míg egy műholdas kommunikációs rendszerben használt terhelésnek sokkal magasabb frekvencián kell működnie.

Az RF terhelések gyakori típusai és frekvenciatartományaik

N RF terhelések

N RF terhelésekrobusztus kialakításuk és viszonylag széles frekvenciatartományuk miatt széles körben használják számos RF alkalmazásban. Ezek a terhelések jellemzően a DC (0 Hz) és 18 GHz közötti frekvenciákat fedik le. Az ilyen terheléseknél általánosan használt N csatlakozó tartósságáról és nagy teljesítményszint kezelésére való képességéről ismert. Ez alkalmassá teszi az N RF terheléseket olyan alkalmazásokhoz, mint a radarrendszerek, vezeték nélküli kommunikációs bázisállomások, valamint teszt- és mérőberendezések.

Az N RF terhelések széles frekvenciatartománya lehetővé teszi, hogy különféle, különböző frekvencián működő rendszerekben használhatók. Például egy radarrendszerben a terhelés felhasználható az átviteli vonal lezárására és a nem kívánt rádiófrekvenciás energia elnyelésére. Vezeték nélküli kommunikációs bázisállomáson az RF rendszer teljesítményének tesztelésére használható.

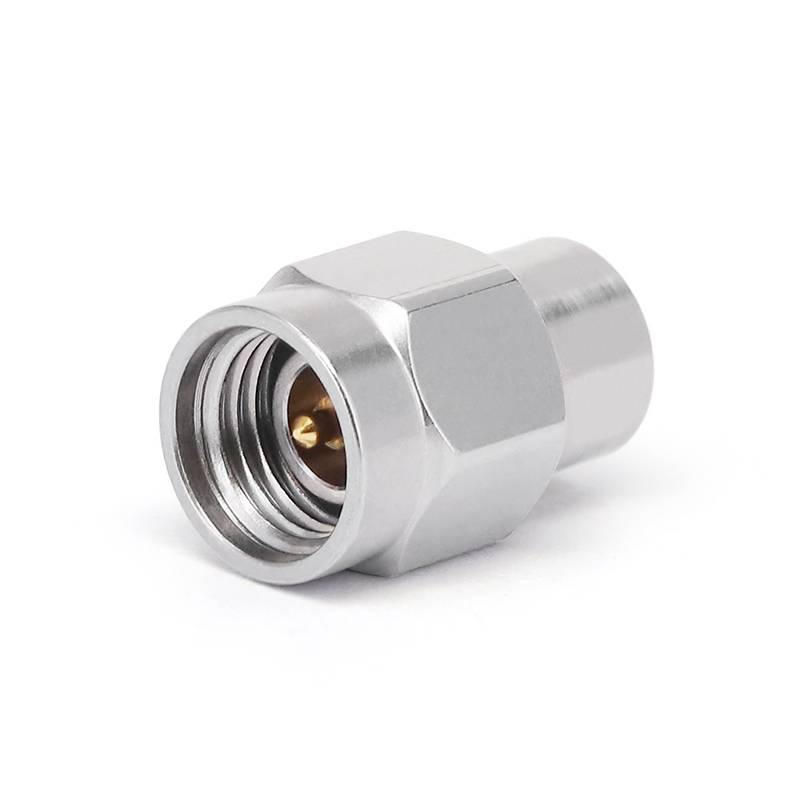

3,5 mm-es RF terhelés

3,5 mm-es RF terhelésnagyfrekvenciás alkalmazásokhoz tervezték. Kiváló teljesítményt nyújtanak a DC és 34 GHz közötti frekvenciatartományban. A 3,5 mm-es csatlakozó egy precíziós csatlakozó, amely alacsony behelyezési veszteséget és nagy visszatérési veszteséget biztosít, így ideális olyan alkalmazásokhoz, ahol nagyfrekvenciás pontosságra van szükség.

Ezeket a terheléseket általában mikrohullámú és milliméteres hullámú rendszerekben használják, mint például a műholdas kommunikáció, a nagy sebességű adatátvitel és a mikrohullámú tesztberendezések. A műholdas kommunikációban a 3,5 mm-es RF terhelések nagyfrekvenciás tartománya lehetővé teszi a műhold felfelé és lefelé irányuló kapcsolataihoz használt frekvenciák kezelését. A nagy sebességű adatátvitelnél az átviteli vonalak lezárására és a jel integritásának biztosítására használhatók.

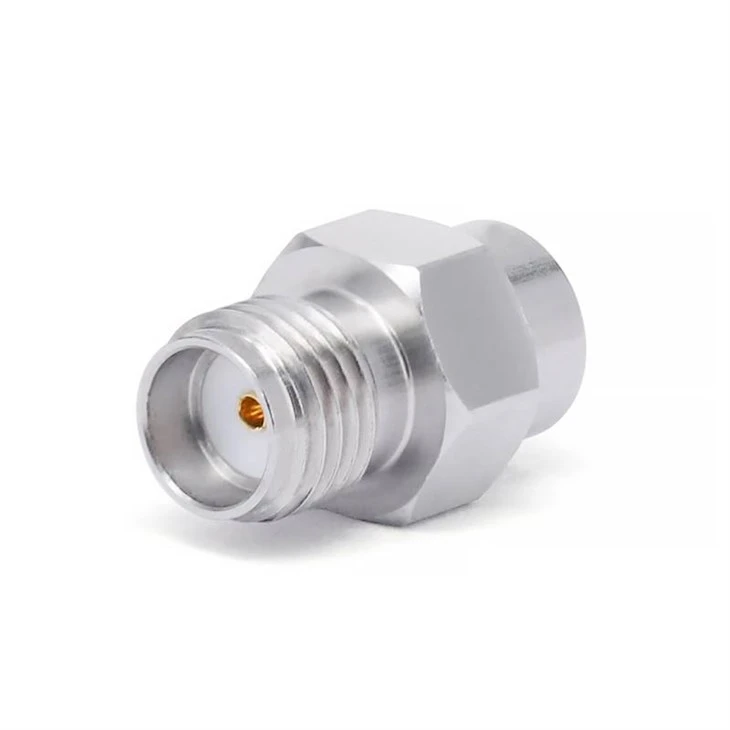

SMA RF terhelések

SMA RF terhelésekkompakt méretüknek és széles körű elérhetőségüknek köszönhetően az RF terhelések egyik legnépszerűbb típusa. Általában a DC és 18 GHz közötti frekvenciákat fedik le. Az SMA csatlakozó egy kis méretű csatlakozó, amelyet széles körben használnak RF és mikrohullámú áramkörökben.

Az SMA RF terheléseket számos alkalmazásban használják, beleértve a vezeték nélküli eszközöket, az RF modulokat, valamint a teszt- és mérési beállításokat. Vezeték nélküli eszközökben, például okostelefonokban és Wi-Fi útválasztókban az SMA RF terhelések használhatók az RF portok lezárására és a jel visszaverődésének megakadályozására. A tesztelési és mérési beállításokban különböző terhelési feltételek szimulálására és az RF alkatrészek teljesítményének tesztelésére használhatók.

A frekvenciatartományt befolyásoló tényezők

Számos tényező befolyásolhatja az RF terhelés frekvenciatartományát. Az egyik fő tényező maga a terhelés kialakítása. A frekvenciamenet meghatározásában szerepet játszanak a felhasznált anyagok, a terhelés geometriája és a csatlakozó típusa. Például egy precízebb csatlakozó kialakítású terhelés általában jobb frekvenciaátvitelt biztosít magasabb frekvenciákon.

Egy másik tényező a gyártási folyamat. A kiváló minőségű gyártási folyamatok biztosíthatják, hogy a terhelés egyenletes teljesítményt nyújtson a frekvenciatartományában. A gyártási folyamatban bekövetkezett bármilyen eltérés a frekvenciamenet eltéréséhez vezethet, ami befolyásolhatja az RF rendszer teljesítményét.

A megfelelő frekvenciatartomány kiválasztásának fontossága

A rádiófrekvenciás terhelés megfelelő frekvenciatartományának kiválasztása kulcsfontosságú az RF rendszer általános teljesítménye szempontjából. Ha a terhelés frekvenciatartománya túl szűk, előfordulhat, hogy nem tudja kezelni a rendszerben használt frekvenciákat, ami jelvisszaverődéshez és gyenge teljesítményhez vezet. Másrészt, ha a frekvencia tartomány túl széles, előfordulhat, hogy nem biztosítja az optimális teljesítményt a kívánt frekvenciákon.

Például, ha egy 0-10 GHz-es frekvenciatartományú terhelést használnak egy 20 GHz-en működő rendszerben, a terhelés nem lesz képes hatékonyan elnyelni a rádiófrekvenciás energiát, és jelentős jelvisszaverődések lépnek fel. Ez interferenciához, csökkent jelerősséghez és a rendszer teljesítményének általános romlásához vezethet.

RF terhelések testreszabása meghatározott frekvenciatartományokhoz

Mint rádiófrekvenciás terhelések szállítója, tisztában vagyunk azzal, hogy a különböző ügyfeleknek sajátos követelményei lehetnek RF terheléseik frekvenciatartományára vonatkozóan. Ezért kínálunk egyedi gyártású RF terheléseket, hogy megfeleljenek ezeknek az egyedi igényeknek. Szakértői csapatunk az ügyfelekkel együttműködve RF terheléseket tervez és gyárt az alkalmazásukhoz szükséges pontos frekvenciatartományban.

Legyen szó egy meghatározott frekvencián működő speciális radarrendszer terheléséről, vagy egy nagy sebességű adatátviteli rendszer terheléséről, rendelkezünk azzal a szakértelemmel és erőforrásokkal, hogy kiváló minőségű RF terheléseket szállítsunk a kívánt frekvenciatartományban.

Következtetés

Összefoglalva, az RF terhelések frekvenciatartománya olyan kritikus paraméter, amely meghatározza azok alkalmazhatóságát a különböző RF rendszerekben. A különböző típusú rádiófrekvenciás terhelések, például az N RF terhelések, a 3,5 mm-es RF terhelések és az SMA RF terhelések különböző frekvenciatartományokkal rendelkeznek, hogy megfeleljenek a különböző alkalmazásoknak. Az RF rendszer frekvenciatartomány követelményeinek megértése és a megfelelő terhelés kiválasztása elengedhetetlen az optimális teljesítményhez.

Ha az RF terhelések piacán dolgozik, és segítségre van szüksége az alkalmazásához megfelelő frekvenciatartomány kiválasztásában, vagy ha speciális igényei vannak az egyedi RF terhelésekkel kapcsolatban, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll, hogy segítsen megtalálni az Ön igényeinek megfelelő RF terhelési megoldást.

Hivatkozások

• Pozar, DM (2011). Mikrohullámú gépészet. Wiley.
• Collin, RE (2001). A mikrohullámú mérnöki alapok. Wiley.
