Mekkora a VNA tesztkábelek frekvenciatartománya?
Hagyjon üzenetet
VNA tesztkábelek szállítójaként gyakran kérdeznek tőlem ezeknek az alapvető összetevőknek a frekvenciatartományáról a tesztelés és mérés területén. Ebben a blogban a VNA-tesztkábelek frekvenciatartományának részleteibe fogok beleásni, hogy ez miért számít, és hogyan befolyásolja tesztelési alkalmazásait.
A VNA tesztkábelek megértése
A VNA vagy Vector Network Analyzer egy hatékony eszköz az elektromos hálózatok hálózati paramétereinek mérésére. A VNA-tesztkábelek jelentik a döntő kapcsolatot a VNA és a tesztelt eszköz (DUT) között. Úgy tervezték, hogy pontosan továbbítsák a tesztjeleket a VNA-ból a DUT-ba és vissza, biztosítva a megbízható és pontos méréseket.

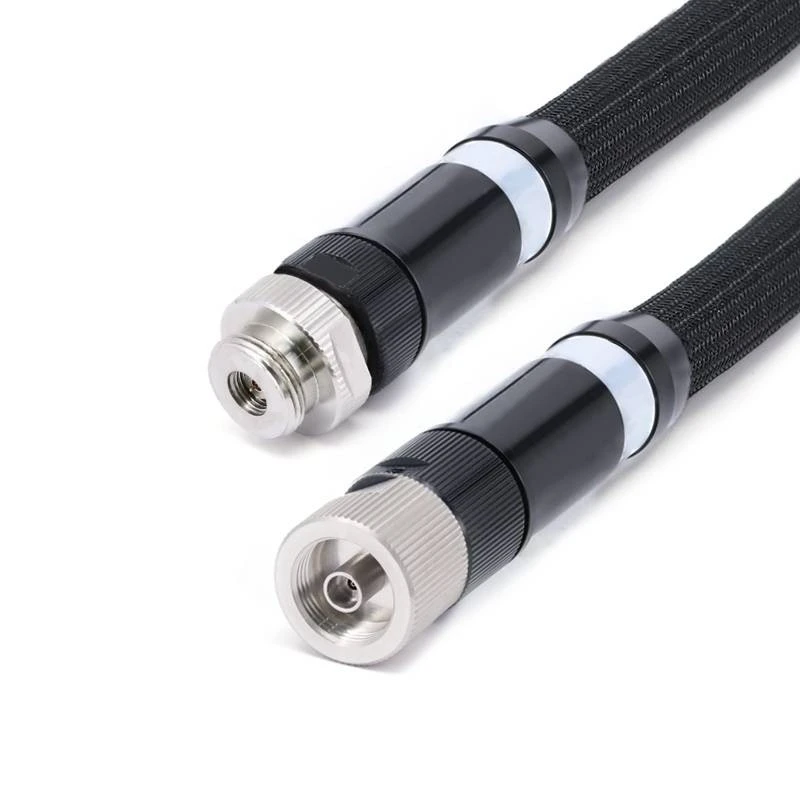

A VNA tesztkábeleket úgy tervezték, hogy megfeleljenek a nagyfrekvenciás tesztelés szigorú követelményeinek. Különböző típusúak, beleértve a rugalmas, félmerev és megfelelő kábeleket, amelyek mindegyike saját jellemzőkkel és alkalmazásokkal rendelkezik. Megtekintheti széles kínálatunkatVNA tesztkábelekhogy megtalálja az igényeinek megfelelőt.
A VNA tesztkábelek frekvenciatartománya
A VNA tesztkábelek frekvenciatartománya kulcsfontosságú specifikáció, amely meghatározza a kábel alkalmasságát a különböző tesztelési alkalmazásokhoz. Arra a frekvenciatartományra vonatkozik, amelyen a kábel hatékonyan képes jeleket továbbítani elfogadható csillapítási, visszatérési veszteség és fázisstabilitás mellett.
Alacsony - Frekvencia tartomány
A legtöbb VNA tesztkábel néhány kilohertztől (kHz) kezdődő frekvenciákat képes kezelni. Alacsony frekvenciákon a kábel elektromos jellemzői viszonylag stabilak, a csillapítás minimális. Ezt az alacsony frekvenciájú tartományt gyakran használják alapvető elektromos tesztelésre, például az alkatrészek ellenállásának és kapacitásának mérésére.
Magas frekvencia tartomány
A VNA tesztkábelek nagyfrekvenciás határértéke a kábel típusától és felépítésétől függően jelentősen változhat. A szabványos rugalmas VNA-tesztkábelek esetében a felső frekvenciahatár 26,5 GHz és 40 GHz között változhat. Ezeket a kábeleket általában általános célú rádiófrekvenciás és mikrohullámú tesztelési alkalmazásokban használják.
A félmerev kábelek viszont sokkal nagyobb frekvenciaképességet kínálnak. Általában 67 GHz-ig, vagy bizonyos esetekben még magasabban is működhetnek. A félmerev kábeleket részesítik előnyben a nagy teljesítményű alkalmazásokban, ahol alacsony veszteségre és kiváló fázisstabilitásra van szükség, például a repülőgépiparban és a védelmi iparban.
A megfelelő kábelek kompromisszumot jelentenek a rugalmas és félmerev kábelek között. Jó egyensúlyt kínálnak a rugalmasság és a nagyfrekvenciás teljesítmény között, jellemzően 40 GHz-ig terjedő frekvenciatartományban.
A frekvenciatartomány jelentősége
A VNA tesztkábelek frekvenciatartománya több okból is rendkívül fontos:
Mérési pontosság
A pontos mérésekhez elengedhetetlen a megfelelő frekvenciatartományú VNA tesztkábel használata. Ha a kábel frekvenciatartománya túl alacsony a tesztfrekvenciához, a jel csillapítása túlzott lesz, ami pontatlan leolvasásokhoz vezet. Másrészt a szükségesnél jóval nagyobb frekvenciatartományú kábel használata drágább lehet, és nem biztos, hogy további előnyökkel jár.
Kompatibilitás a DUT-val
A kábel frekvenciatartományának kompatibilisnek kell lennie a tesztelt eszköz (DUT) frekvenciakarakterisztikájával. Például, ha egy 30 GHz-en működő nagyfrekvenciás RF-komponenst tesztel, akkor olyan VNA-tesztkábelre van szüksége, amely legalább 30 GHz-es frekvenciákat képes kezelni.
Rendszerteljesítmény
A VNA-tesztelő rendszerekben az általános teljesítményt erősen befolyásolja a tesztkábelek teljesítménye. Egy széles és megfelelő frekvenciatartományú kábel segíthet a tesztjelek integritásának megőrzésében, biztosítva, hogy a VNA pontosan tudja mérni a DUT hálózati paramétereit.
A frekvenciatartományt befolyásoló tényezők
Számos tényező befolyásolhatja a VNA tesztkábelek frekvenciatartományát:
Kábelépítés
A kábel felépítése, beleértve a vezető típusát, a dielektrikum anyagát és az árnyékolást, jelentős szerepet játszik a frekvenciatartomány meghatározásában. Például a kiváló minőségű dielektromos anyagokkal, például PTFE-vel (politetrafluor-etilén) készült kábelek jobb nagyfrekvenciás teljesítményt kínálnak alacsony veszteségük miatt.
Csatlakozó típusa
A kábelen használt csatlakozók típusa is befolyásolja annak frekvenciatartományát. A kiváló minőségű csatlakozókat, mint például az SMA (Sub - Miniature A version), a 2,92 mm-es és az 1,85 mm-es csatlakozókat úgy tervezték, hogy kezeljék a magas frekvenciákat és jó elektromos csatlakozást biztosítsanak. Nem megfelelő típusú csatlakozó használata korlátozhatja a kábel frekvenciateljesítményét.
Kábel hossza
A kábel hossza befolyásolhatja a frekvenciatartományát. A hosszabb kábelek általában nagyobb csillapítással rendelkeznek, különösen magas frekvenciákon. Ezért fontos a megfelelő kábelhossz kiválasztása a vizsgálati követelmények és a tesztelési beállításban rendelkezésre álló hely alapján.
Kalibrálás és a frekvencia tartomány

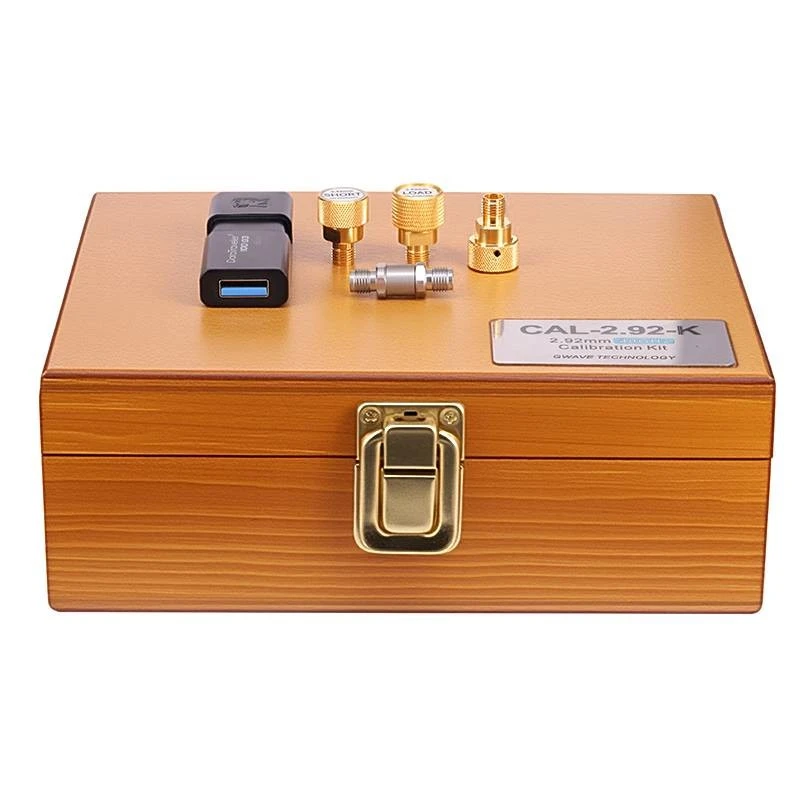

A kalibrálás a VNA-tesztelés elengedhetetlen lépése a pontos mérések biztosítása érdekében.Kalibráló készletekA tesztkábelek, csatlakozók és maga a VNA által okozott hibák kompenzálására szolgálnak.
A kalibrálási folyamatot általában egy meghatározott frekvenciatartományban hajtják végre. Fontos annak biztosítása, hogy a kalibrációs frekvencia tartomány megegyezzen a VNA tesztkábelek és a DUT frekvenciatartományával. Ha a kalibrálást nem végzik el megfelelően, a mérési eredmények pontatlanok lehetnek, különösen a frekvenciatartomány szélein.
A megfelelő VNA-tesztkábel kiválasztása a frekvenciatartomány alapján
A VNA-tesztkábel kiválasztásakor döntő fontosságú, hogy vegye figyelembe a tesztelő alkalmazás frekvenciatartományát. Íme néhány lépés, amelyek segítenek a helyes választásban:
- Határozza meg a teszt gyakoriságát: Határozza meg a mérni kívánt jelek frekvenciatartományát. Ez világos képet ad a kábelhez szükséges minimális frekvenciatartományról.
- Vegye figyelembe az alkalmazási követelményeket: Ha nagy teljesítményű alkalmazáson dolgozik, például 5G tesztelés vagy műholdas kommunikáció, akkor szélesebb és magasabb frekvenciatartományú kábelre lehet szüksége. Általános célú teszteléshez elegendő lehet egy közepes frekvenciatartományú szabványos rugalmas kábel.
- Értékelje a kábel jellemzőit: A frekvenciatartományon kívül nézze meg a kábel egyéb jellemzőit, például a csillapítást, a visszatérési veszteséget és a fázisstabilitást. Ezek a tényezők a mérési pontosságot és a vizsgálórendszer általános teljesítményét is befolyásolhatják.
Következtetés
A VNA tesztkábelek frekvenciatartománya olyan kritikus specifikáció, amely közvetlenül befolyásolja a VNA mérések pontosságát és megbízhatóságát. A VNA tesztkábelek szállítójaként megértjük annak fontosságát, hogy a megfelelő frekvenciatartományú kábeleket biztosítsuk az adott alkalmazásokhoz.
Ha a VNA-tesztkábelek piacán dolgozik, vagy bármilyen kérdése van a frekvenciatartománnyal és annak következményeivel kapcsolatban, kérjük, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll arra, hogy segítsen Önnek kiválasztani a tesztelési igényeinek legjobban megfelelő kábeleket, és végigvezeti Önt a beszerzési folyamaton.
