Mi az RF cirkulátorok impedanciájának megfelelője?

Mi az RF cirkulátorok impedanciájának megfelelője? Nos, belemerüljünk ebbe a témába, és megosztom néhány betekintést RF cirkulátor beszállítójaként.

Először is, értjük meg, mi az RF keringető. Az RF cirkulátor egy passzív eszköz, amelynek több portja van. Ez lehetővé teszi, hogy az RF jelek egy meghatározott irányba áramolódjanak, általában az egyik portról a másikra kör alakú mintázatban. Széles körben használják különféle RF rendszerekben, például a radar, a vezeték nélküli kommunikáció és a műholdas rendszerekben.

Az impedancia -illesztés most kulcsfontosságú koncepció az RF cirkulátorok esetében. Az impedancia alapvetően az az ellenzék, amelyet egy áramkör egy váltakozó áram áramlásának mutat be. Az RF rendszerekben általában a jellegzetes impedanciáról beszélünk, amely egy adott átviteli vonal vagy alkatrész állandó értéke. A legtöbb RF rendszer esetében a standard jellegzetes impedancia 50 ohm.

Miért olyan fontos az impedancia az RF keringők számára? Képzelje el, hogy megpróbálja a vizet az egyik csőből a másikba átvinni. Ha a csövek átmérője nagyon különbözik, akkor sok turbulencia és víz pazarolható. Hasonlóképpen, egy RF rendszerben, ha a forrás, a keringoló és a terhelés impedanciája nem egyeztethető össze, akkor jel tükröződések lesznek. Ezek a reflexiók egész csomó problémát okozhatnak. Csökkenthetik az energiaátvitel hatékonyságát, torzíthatják a jelet, és még a rendszer alkatrészeit is károsíthatják.

Tegyük fel, hogy van egy RF -forrás, amely a keringető 1. portjához és a 2. porthoz csatlakoztatott terheléshez van csatlakoztatva. Ha a forrás, a keringető és a terhelés impedanciája mind megfelel (általában 50 ohm -ig), akkor az RF jel simán áramlik az 1. portból a 2. portra. De ha egy impedancia -nemi irányítás van a jelzéshez), a jel részétől visszaugrik. Ez nemcsak csökkenti a terhelést elérő energiát, hanem beavatkozást is okozhat a rendszerbe.

Számos módon lehet elérni az impedancia -illesztést az RF keringők számára. Az egyik általános módszer a megfelelő hálózatok használata. Ezek általában induktorokból, kondenzátorokból és ellenállásokból állnak. Ezeknek az összetevőknek az értékeit gondosan úgy választják meg, hogy beállítsák a forrás vagy a terhelés impedanciáját, hogy megfeleljenek a cirkulátor impedanciájának. Például egy egyszerű L - típusú illesztő hálózat felhasználható a terhelés impedanciájának a kívánt értékre történő átalakításához.

Egy másik fontos szempont az impedancia mérése. Olyan speciális eszközöket használunk, mint a hálózati elemzők, az RF keringető és a csatlakoztatott alkatrészek impedanciájának mérésére. A hálózati analizátor részletes információkat szolgáltathat a keringoló szórási paramétereiről (S - Paraméterek). Az S11 paraméter például jelzi a reflexiós együtthatót az 1. portnál. Az alacsony S11 érték azt jelenti, hogy az 1. portnál kevesebb a reflexió, ami a jó impedancia -illesztés jele.

Mint RF cirkulátorok szállítója, nagy figyelmet fordítunk az impedancia illesztésére a gyártási folyamat során. Magas minőségű anyagokat és fejlett gyártási technikákat használunk annak biztosítása érdekében, hogy keringőink következetes impedancia -jellemzői legyenek. Részletes adatlapokat is biztosítunk termékeinkhez, amelyek információkat tartalmaznak az impedanciáról és más fontos paraméterekről.

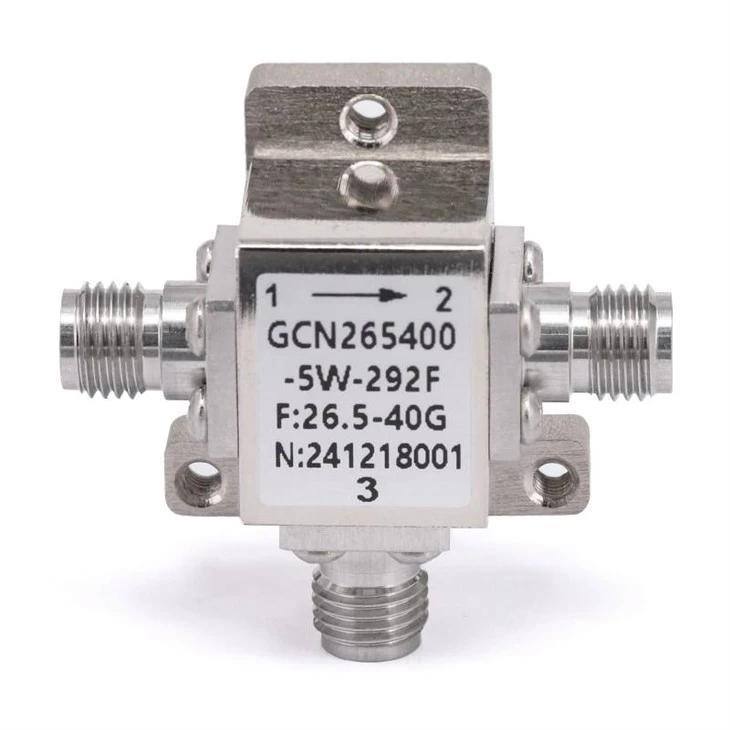

A miénkRF koaxiális keringőkaz impedancia -illesztés szem előtt tartásával tervezték. Ezek sokféle alkalmazásra alkalmasak, a kis méretű vezeték nélküli eszközöktől a nagy méretű radarrendszerekig. Van egy tapasztalt mérnökökből álló csapatunk, akik segíthetnek ügyfeleinknek bármilyen impedanciában - az esetlegesen felmerülő problémákkal.

Ha RF keringőket használ a rendszerében, fontos szem előtt tartani, hogy a környezeti tényezők befolyásolhatják az impedancia illesztését is. A hőmérséklet, a páratartalom és a mechanikai feszültség mind megváltozhat az alkatrészek impedanciájában. Tehát a megfelelő csomagolás és telepítés szintén nélkülözhetetlen a jó impedancia -illesztés idővel történő fenntartásához.

Ezen túlmenően, amikor az RF keringőanyagokat egy rendszerbe integrálja, figyelembe kell vennie a rendszer általános architektúráját. Időnként előfordulhat, hogy több keringtetőt kell használnia egy kaszkád konfigurációban. Ilyen esetekben az impedancia -illesztés még kritikusabbá válik a teljes rendszer megfelelő működésének biztosítása érdekében.

Kínálunk testreszabási szolgáltatásokat az RF keringőjeink számára is. Ha speciális impedancia -követelményei vannak az alkalmazására, akkor mérnökeink együtt dolgozhatnak egy olyan keringető kialakításában, amely megfelel az Ön pontos igényeinek. Megértjük, hogy a különböző alkalmazások eltérő impedanciaértékekkel rendelkezhetnek, és elkötelezettek vagyunk az Ön számára működő megoldások biztosításában.

Ha kiváló impedancia -illesztő jellemzőkkel rendelkezik a magas minőségű RF keringők piacán, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk megtalálni az RF rendszerek megfelelő termékeit. Akár egy új projekten dolgozik, akár egy meglévő frissítésére törekszik, biztosíthatjuk a szükséges támogatást és termékeket.

Összegezve, az impedancia -illesztés az RF cirkulátorok alapvető aspektusa. Biztosítja a hatékony energiaátadást, csökkenti a jel tükröződéseit és javítja az RF rendszerek általános teljesítményét. Mint RF cirkulátorok szállítója, elkötelezettek vagyunk annak érdekében, hogy olyan termékeket biztosítsunk, amelyek megfelelnek az impedancia -illesztés és a minőség legmagasabb színvonalának. Tehát, ha bármilyen kérdése van, vagy meg kell vitatnia az RF keringető követelményeit, nyugodtan forduljon hozzánk. Készen állunk arra, hogy segítsünk Önnek a legjobb választás megteremtésében az RF alkalmazásokhoz.

Referenciák

1. Pozar, DM (2011). Mikrohullámú tervezés. Wiley.
2. Collin, Re (1992). Alapítványok a mikrohullámú tervezéshez. McGraw - Hill.
