Hogyan működnek a logaritmikus periodikus antennák

Tervezés és felépítés

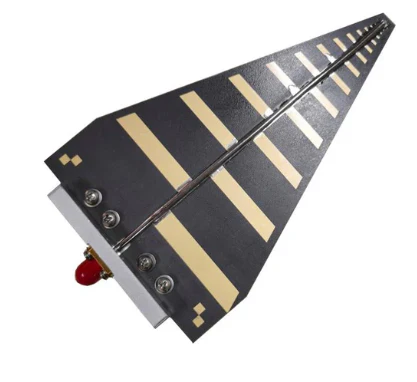

1. ** Elemkonfiguráció **: Az LPA több elemből áll (általában dipólszerű), periódusos módon elrendezve . Az elemek elhelyezkedése logaritmikusan, azaz az elemek közötti távolság egy meghatározott arányban növekszik, amikor az antenna mentén mozgatja az antenna mentén a különböző gyakoriságokat, amikor az antenna mentén mozog. hatékonyan .

2. ** Több elem **: Az antenna általában több elempárt tartalmaz, ahol mindegyik párot úgy tervezték, hogy egy meghatározott frekvencián rezonáljon . Az elemek általában kúposak és úgy vannak elrendezve, hogy mindegyik eltérő hosszúságú legyen, amely megfelel a frekvenciák hullámhosszának, vagy továbbadni kell, hogy átváltás vagy továbbítás .}}}}}}}}}

3. ** táplálkozási mechanizmus **: A betáplálási pont általában a tömb hátulján helyezkedik el, egy átviteli vonallal, amely táplálja az elemek teljesítményét . A terv lehetővé teszi, hogy a több frekvenciasáv hatékonyan gerjesztse a bemeneti jel .}}}}}}}}}}}}}

Működési elv

1. ** szélessávú teljesítmény **: Az LPA -k természetüknél fogva szélessávúak, építésük miatt . Minden elem különböző frekvenciákon rezonálhat, ami lehetővé teszi az antenna számára, hogy széles körben működjön, anélkül, hogy hangolásra van szükség a . hangoláshoz.

2. ** Logaritmikus távolság **: Az elemek logaritmikus távolsága azt jelenti, hogy a frekvencia növekedésekor az elemek mérete és távolság is növekszik . Ez lehetővé teszi az antenna számára a következetes teljesítmény fenntartását a teljes frekvenciatartományban .}

3. ** sugárzási mintázat **: Az LPA -k általában irányított sugárzási mintázattal rendelkeznek, amelyet meghatározott alkalmazásokhoz optimalizálhatunk . A minta viszonylag stabil marad a működési frekvenciatartományban, kiszámítható nyereséget és irányítást biztosítva .

4. ** Impedancia -illesztés **: Az LPA kialakítása elősegíti a jó impedancia illesztését a frekvenciatartományban, amely minimalizálja a reflexiót és maximalizálja az energiaátvitelt .

Alkalmazások

A logaritmikus periodikus antennákat széles körben használják különféle alkalmazásokban, sokoldalúságuk miatt, ideértve a következőket is:

- ** Kommunikációs rendszerek **: Ideálisak olyan kommunikációs rendszerekhez, amelyek széles sávszélességet igényelnek, például a TV -műsorszórás és a mobil kommunikáció .
- ** RADAR rendszerek **: A széles frekvenciatartományon keresztül történő működés képessége alkalmassá teszi őket radar -alkalmazásokhoz .
- ** Tesztelés és mérés **: Gyakran használják azokat a vizsgálati berendezésekben, ahol széles frekvenciaválaszra van szükség .

Összefoglalva: a logaritmikus periodikus antennák kihasználják egyedi szerkezetüket és elem elrendezését a széles sávú teljesítmény elérése érdekében, és értékessé teszik őket számos telekommunikációs és elektronikus alkalmazásban .
