Általános célú tesztkábelek
Az általános célú tesztkábelek széles körben használt kábelkészítmények, például elektronikus tesztelés, többféle jellemzővel, hogy megfeleljenek a különféle felhasználási követelményeknek . A csatlakozók szempontjából, ez a kábel különféle típusú csatlakozókat kínál, beleértve 1 . 85 mm, 2 . 4 mm, 2,92 mm, SMA, SMA, G3PO és GPPO. Minden csatlakozó impedanciája 50 ohm és standard polaritás.
Leírás
Általános célú tesztkábelek

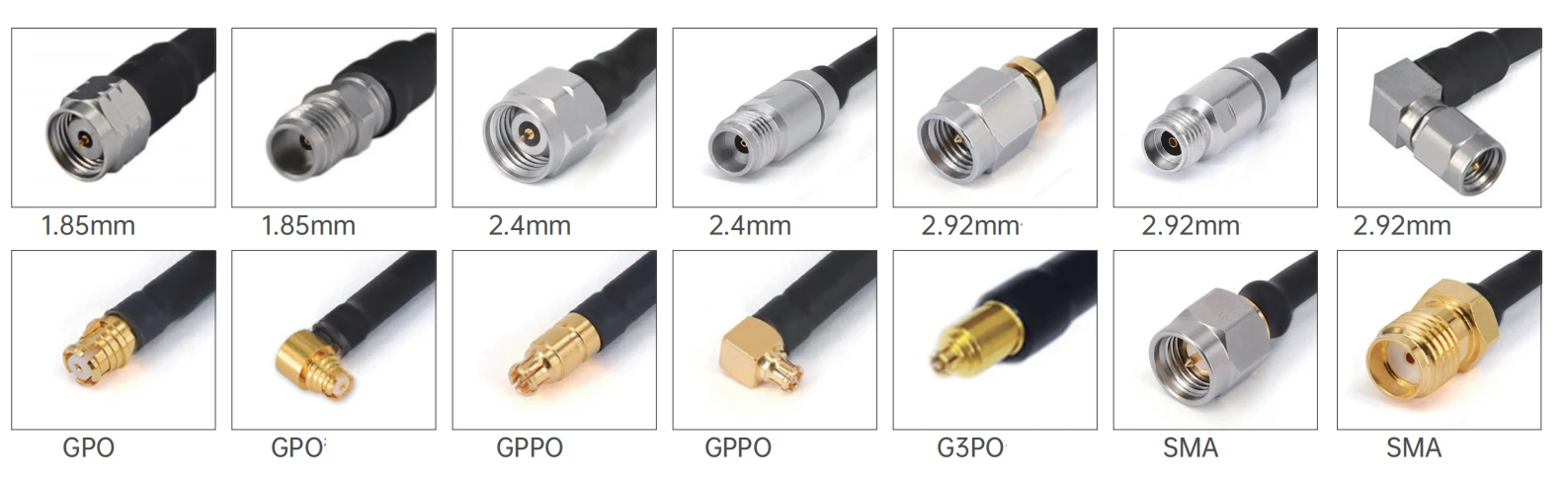

Az általános célú tesztkábelek széles körben használt kábelkészítményeket használnak olyan mezőkben, mint az elektronikus tesztelés, több jellemzővel, hogy megfeleljenek a különféle felhasználási követelményeknek . A csatlakozók szempontjából, ez a kábel különféle típusú csatlakozókat kínál, beleértve 1 . 85 mm, 2 .} 4 mm, 2 {.}}}}} 92 mm, SMA, SMA, és GPO. Minden csatlakozó impedanciája 50 ohm és standard polaritás. Ezenkívül a csatlakozók több telepítési módszerrel rendelkeznek, beleértve az egyenes és a jobb szögetípusokat is, amelyek rugalmasan adaptálhatók a különböző eszköz interfészekhez.
Termék Bevezetés
Az anyagválasztás szempontjából a központi érintkezést, a külső érintkezést és a főtest olyan anyagokból készül, mint például a sárgaréz, arany, berillium réz, vagy passzivált rozsdamentes acélból, amelyek jó elektromos vezetőképességgel és korrózióállósággal rendelkeznek .. A dielektrikum a CLASTED - PLATED - PLATED PLATE -ből - ezüstös anyagból készül, ezüstös anyagból készül. Acél, a szigetelő réteg szilárd PTFE, az árnyékoló réteg ezüst -borított rézszalagból és rézhuzalból áll, és a hüvely fEP anyagból készül, . Ez nemcsak hatékonyan pajzsa beavatkozó jeleket, hanem rendelkezik bizonyos mechanikai szilárdsággal és környezeti ellenállással is .}}}}}}}}}}}}}}}}}}}}}}}}}}
Termék alkalmazás
A kommunikációs bázisállomások, a mobiltelefonok, a műholdas kommunikációs berendezések stb. Kommunikációs alapállomások kutatása, fejlesztése, előállítása és tesztelése során az általános célkábeleknek a különféle tesztelési eszközöket kell csatlakoztatni a kommunikációs eszközökhöz, hogy biztosítsák a stabil jelátvitelt, hogy pontosan teszteljék a berendezések különféle teljesítményjelzőit, például az 5G -alapok, például az alapanyag -jellemzők, ez a tételt, az átviteli sebesség stb. a jelgenerátorok, a spektrum analizátorok és más berendezések csatlakoztatására használják az alapállomások rádió -frekvenciateljesítményének pontos tesztelésére, biztosítva, hogy az alapállomások stabil és hatékony kommunikációs szolgáltatásokat nyújtsanak .
Fontos jegyzetek
1. Egyéni hosszúságú kábelszerelvények esetén ne felejtsük el, hogy a hosszúságú információkat a pénztár oldalán hagyja;
2. Az összes kábelszerelvény fázis-illesztett párokkal vagy csoportokkal is ellátható; Ha szüksége van a kábelekre, hogy egyeztetni kell, kérjük, küldjön e -mailt nekünk: sales@flexirf.com
Termék specifikációs adatok
|
Konfiguráció |
|
|
1. csatlakozó típusa |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
1. csatlakozó impedancia |
50 ohm |
|
1. csatlakozó polaritás |
Szabvány |
|
2. csatlakozó típusa |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
2. csatlakozó impedancia |
50 ohm |
|
2. csatlakozó polaritás |
Standard |
|
Csatlakozó rögzítő módszer |
Egyik sem |
|
Csatlakozó karosszéria stílusa |
Egyenes és derékszögű |
|
Anyagi információk |
|
|
Központi kapcsolattartó |
Sárgaréz aranyozott, berillium réz aranyozott |
|
Külső érintkezés |
Sárgaréz aranyozott, berillium réz aranyozott, rozsdamentes acél passzivált |
|
Test |
Sárgaréz aranyozott, berillium réz arany, rozsdamentes acél passzivált |
|
Dielektromos |
PEI/PTFE |
|
Környezeti adatok |
|
|
Hőmérsékleti tartomány |
-40 fok +165 fok |
|
2011/65/EU (ROHS) |
Megfelelő |
|
Kábelleírások |
|
|
Központi karmester |
Ezüstözött Copperweld |
|
Dielektromos |
Szilárd PTFE |
|
Két árnyékolás |
Ezüstözött rézsáv és huzal |
|
Kabát |
Fellendülés |
|
Kapacitás (pf/m) |
95.1 |
|
A szaporodás sebessége (%) |
70 |
|
Árnyékolás hatékonyság |
<-100dB @ 1GHz |
|
Áramkezelés |
10watt @ 18 GHz tengerszinten, VSWR1.0 |
Terméktípus
| GAF71/RG405SS 405 sorozatú rugalmas kábelszerelvény | ||||
 |
Szerkezeti anyag átmérője (mm) |
|||
|
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
0.51±0.05 |
|
|
2 |
Szigetelő |
Szilárd PTFE |
1.63±0.05 |
|
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
1.80±0.05 |
|
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
2.18±0.05 |
|
|
5 |
kabát |
Fellendülés |
2.54±0.1 |
|
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | |||||||
|
Frekvencia (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Csillapítás (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Csillapítás (DB/FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Közös modellek és műszaki mutatók
|
|||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
 |

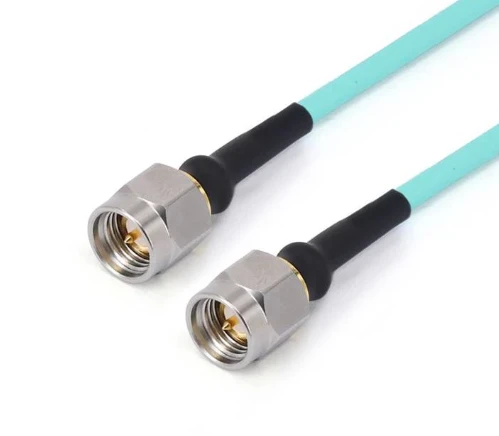

Frf 71- smmsmm-xxx |
Sma hím |
Sma hím |
DC -26.5 GHz |
1.30 |
 |

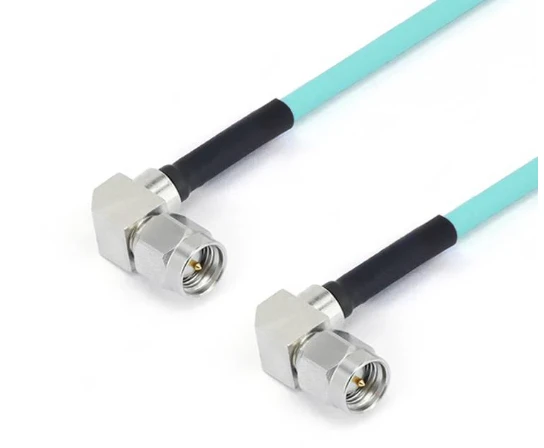

FRF 71- SMWMSMWM-XXX -18 g |
SMA férfi derékszögű |
SMA férfi derékszögű |
DC -18 GHz |
1.30 |
 |

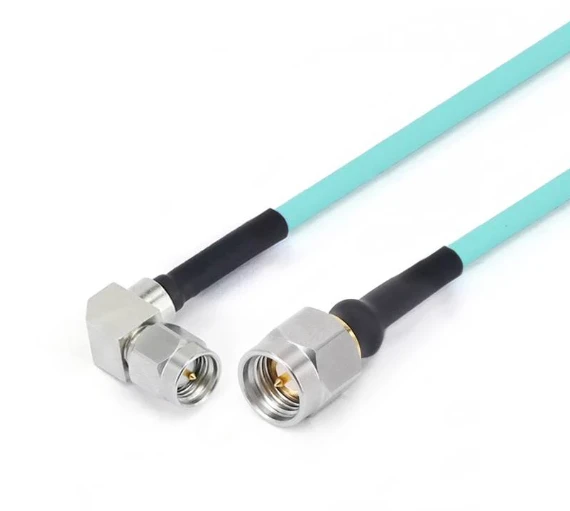

Frf 71- smmsmwm-xxx -18 g |
Sma hím |
SMA férfi derékszögű |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Sma hím |
GPO (SMP) nő |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Sma hím |
GPO (SMP) nő derékszögű |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA nő |
GPO (SMP) nő |
DC -26.5 GHz |
1.35 |
 |
Frf 71- SMFFGPF-XXX |
SMA nő 4 lyukú karimával |
GPO (SMP) nő |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Sma hím |
GPPO (mini-SMP) nőstény |
DC -26.5 GHz |
14dB |
 |
Frf 71- smmgppwf-xxx |
Sma hím |
GPPO nőstény derékszögű |
DC -26.5 GHz |
14dB |
 |
FRF 71- SMWMGPPF-XXX -18 g |
SMA férfi derékszögű |
GPPO (mini-SMP) nőstény |
DC -18 GHz |
15db |
 |
FRF 71- SMWMGPPWF-XXX -18 G |
SMA férfi derékszögű |
GPPO nőstény derékszögű |
DC -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA nő |
GPPO (mini-SMP) nőstény |
DC -26.5 GHz |
14dB |
 |
Frf 71- SMFFGPPF-XXX |
SMA nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -26.5 GHz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm -es férfi |
2,92 mm -es férfi |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm -es férfi |
GPO (SMP) nő |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm -es férfi |
GPO (SMP) nő derékszögű |
DC -40 GHz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm -es nő |
GPO (SMP) nő |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm -es nő 4 lyukú karimával |
GPO (SMP) nő |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm -es férfi |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm -es nő |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm -es nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm -es férfi |
GPPO (mini-SMP) nő derékszögű |
DC -40 GHz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm -es férfi |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm -es nő |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm -es nő 4 lyukú karimával |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm -es férfi |
2,4 mm -es férfi |
DC -50 GHz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm -es nő |
GPO (SMP) nő |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm -es nő 4 lyukú karimával |
GPO (SMP) nő |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm -es férfi |
GPO (SMP) nő derékszögű |
DC -40 GHz |
10dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm -es férfi |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm -es férfi |
GPPO (mini-SMP) nő derékszögű |
DC -40 GHz |
10dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm -es nő |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm -es nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm -es férfi |
G3PO (SMPS) nőstény |
DC - 67 GHz |
10dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm -es nő |
G3PO (SMPS) nőstény |
DC - 67 GHz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm 4 lyukú karimával |
G3PO (SMPS) nőstény |
DC - 67 GHz |
10dB |
|

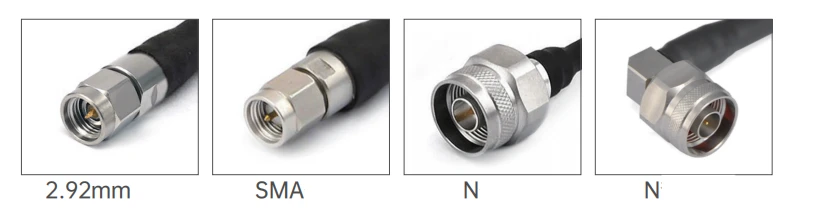

GAF72/RG402SS 402 sorozatú rugalmas kábelszerelvény |
||||||
|
Szerkezeti anyag átmérője (mm) |
||||||
 |
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
0.92±0.05 |
||
|
2 |
Szigetelő |
Szilárd PTFE |
2.97±0.05 |
|||
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
3.25±0.05 |
|||
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
3.58±0.1 |
|||
|
5 |
kabát |
Fellendülés |
4.12±0.13 |
|||
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | |||||||
|
Frekvencia (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Csillapítás (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Csillapítás (DB/FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Közös modellek és műszaki mutatók
|
|||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
|
|
Frf 72- smmsmm-xxx |
Sma hím |
Sma hím |
DC -26.5 GHz |
1.30 |
|
|

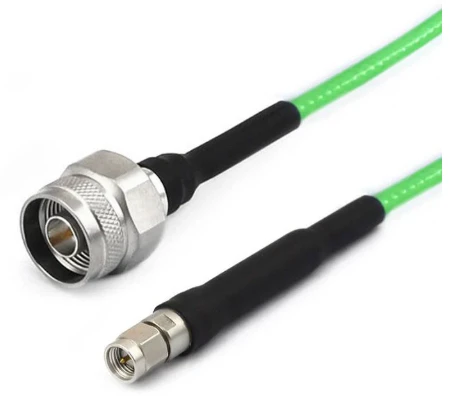

Frf 72- nmsmm-xxx |
N hím |
Sma hím |
DC -18 GHz |
1.25 |
|
|

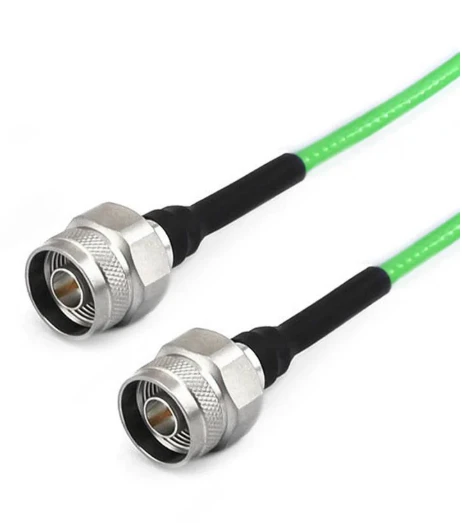

Frf 72- nmnm-xxx |
N hím |
N hím |
DC -18 GHz |
1.25 |
