Alacsony veszteségű stabil sorozat
A mai Cutting - élmezők, például a kommunikáció, az elektronikus tesztelés és a mérés, a jelátvitel stabilitása és az alacsony veszteség -jellemzők alapvető tényezőkké váltak, amelyek meghatározzák a rendszerek teljesítményét, és a releváns követelmények egyre szigorúbbá válnak .
Leírás
Termék Bevezetés
A mai vágási szélmezők, például a kommunikáció, az elektronikus tesztelés és a mérés, a jelátvitel stabilitása és az alacsony veszteség -jellemzők alapvető tényezőkké váltak, amelyek meghatározzák a rendszerek teljesítményét, és a releváns követelmények egyre szigorúbbá válnak a. Az alacsonyabb veszteség amplitúdó -és - fázisú, stabil kábelek összegyűjtésével kiemelkednek az extra nyilvántartásba vételük, és egy kritikus szerepet játszanak, és egy kritikus szerepet játszik, hogy egy kritikus szerepet játsszanak egy kritikus szerepet játszó szerepet játszik, és egy kritikus szerepet játszik egy kritikus szerepet játszik, és egy kritikus szerepet játszik egy kritikus szerepet játszik, hogy egy kritikus szerepet játsszanak egy kritikus szerepet játszó szerepet játszik, hogy egy kritikus szerepet játsszanak egy kritikus szerepet játszik, és egy kritikus szerepet játsszanak egy kritikus szerepben. és a hatékony jelátvitel .
Termékszerkezeti jellemzők
Kiváló alacsony veszteségjellemzők:
Rendkívül kiemelkedő alacsony veszteségi teljesítményt mutatnak különböző frekvencia körülmények között ., ha a FRU1/GT147A modellt (40 GHz) tekintik példaként, akár magas, akár 40 GHz -es frekvenciakörnyezetben is, annak csillapítása csak 2 . 85 dB/méter.
Kiváló fázisstabilitás:
Rendkívül stabil fázisjellemzőkkel rendelkeznek ., például amikor az FRU1/GT147A 10 GHz frekvencián működik, mechanikai fázisstabilitása elérheti a 10 GHz/3 fokot; Ha a frekvencia 18 GHz, akkor elérheti a 18 GHz/5 fokot . Az ilyen stabil fázis hatékonyan képes elnyomni a fázisingadozásokat a jelátvitel során, nagymértékben elkerülve a jel torzulását és az instabil fázisok által okozott interferenciát . A kommunikációs rendszerek és a nagy követelmények tesztelésére szolgáló tesztelési berendezések {{{a rendszerek számára a {a rendszerek {a rendszerek elérése érdekében.
Széles frekvencia lefedettség:
A termékek széles frekvencia -lefedettségi tartományban vannak, az egyenáramtól (DC) 110 GHz -ig terjedő . A kábelszerelvények különböző modelljei pontosan adaptálhatók a különböző frekvenciatartományokhoz, hogy megfeleljenek a különféle alkalmazási követelményeknek .
Termék alkalmazás
A mikrohullámú anechoikus kamrák tesztelésében a vizsgált vizsgálati berendezéseket és eszközöket csatlakoztatják, és stabil jelátviteli tulajdonságaik biztosítják a teszteredmények pontosságát és megbízhatóságát . kulcsfontosságú összekötő komponensek, például a hálózati elemzők és a spektrum -analizátorok, garantálják a gyenge jelek pontos mérését az eszközökkel, és erősen támogatják a kutatást és az elektronikus termékek fejlesztését, valamint az elektronikus termékek fejlesztését}}}}}}}. inspektrumon}
Fontos jegyzetek
1. Az egyedi hosszúságú kábelszerelvényekhez ne felejtse el a hosszúságú információkat a pénztár oldalon hagyni;
2. Az összes kábelszerelvény fázis-illesztett párokkal vagy csoportokkal is ellátható; Ha szüksége van a kábelekre, hogy egyeztetni kell, kérjük, küldjön e -mailt nekünk: sales@flexirf.com
Termék specifikációs adatok
|
Konfiguráció |
|
|

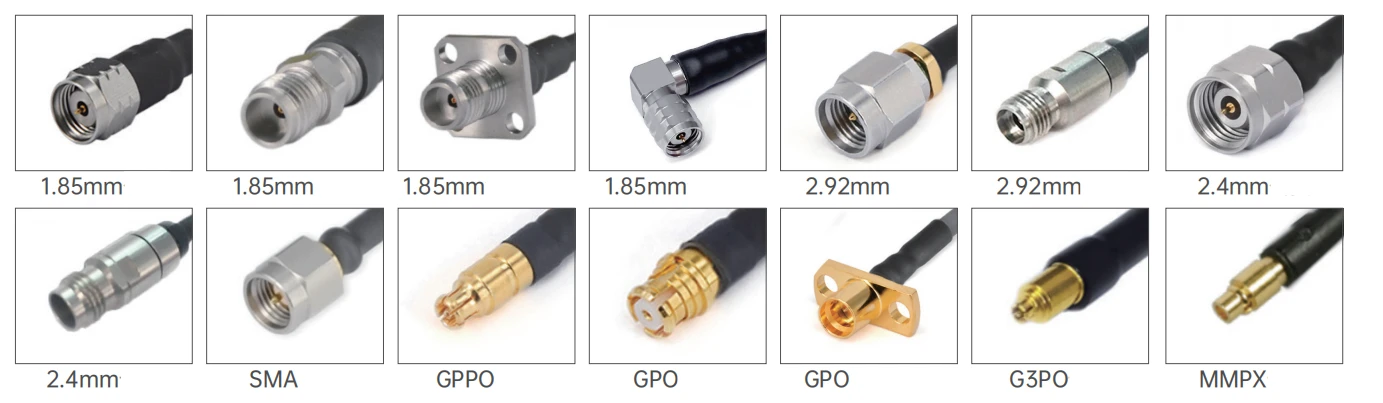

1. csatlakozó típusa |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
1. csatlakozó impedancia |
50 ohm |
|
1. csatlakozó polaritás |
Szabvány |
|
2. csatlakozó típusa |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
2. csatlakozó impedancia |
50 ohm |
|
2. csatlakozó polaritás |
Szabvány |
|
Csatlakozó rögzítő módszer |
Egyik sem |
|
Csatlakozó karosszéria stílusa |
Egyenes és derékszögű |
|
Anyagi információk |
|
|
Központi kapcsolattartó |
Sárgaréz aranyozott, berillium réz aranyozott |
|
Külső érintkezés |
Sárgaréz aranyozott, berillium réz aranyozott, rozsdamentes acél passzivált |
|
Test |
Sárgaréz aranyozott, berillium réz arany, rozsdamentes acél passzivált |
|
Dielektromos |
PEI/PTFE |
|
Környezeti adatok |
|
|
Hőmérsékleti tartomány |
-40 fok +165 fok |
|
2011/65/EU (ROHS) |
Megfelelő |
Terméktípus
| FRU1/GT147A alacsony veszteségű stabil fázisú kábelszerelvény (40 GHz) | ||||
 |
Szerkezeti anyag átmérője (mm) |
|||
|
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
0.91±0.05 |
|
|
2 |
Szigetelő |
Szilárd PTFE |
2.69±0.05 |
|
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
2.86±0.05 |
|
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
3.28±0.05 |
|
|
5 |
kabát |
FEP |
3.73±0.13 |
|
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | |||||
|
Frekvencia (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Csillapítás (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Hatalom (w) |
380 |
120 |
90 |
75 |
65 |
| Elektromos és mechanikai tulajdonságok | |||||||
|
Frekvencia (GHz) |
Impedancia (Ω) |
Átviteli sebesség |
Kapacitancia |
Árnyékolás |
Üzemi hőmérséklet hatótávolság |
Minimális hajlítási sugár |
Mechanikai stabilitási stabilitás |
|
40 |
50 |
77% |
86 pf/m |
>100DB |
-65 fok ~ +165 fok |
6,35 mm |
10 GHz/3 fokos 18 GHz/5 fok |
|
Közös modellek és műszaki mutatók
|
|||||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
|
|

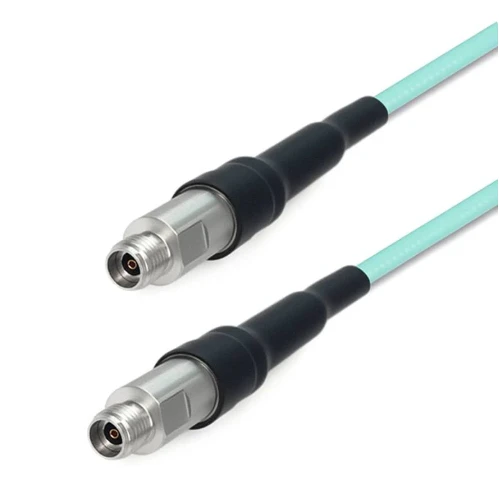

Fru 1-292 f292f-xxx |
2,92 mm -es nő |
2,92 mm -es nő |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm -es férfi |
2,92 mm -es férfi |
DC -40 GHz |
1.44 |
|
|

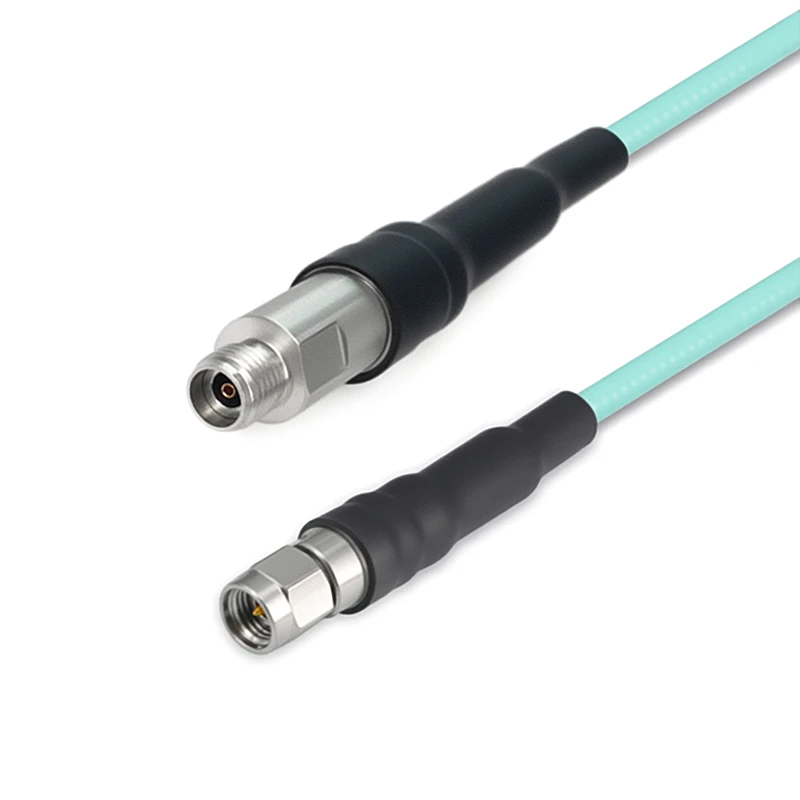

Fru 1-292 m292f-xxx |
2,92 mm -es férfi |
2,92 mm -es nő |
DC -40 GHz |
1.44 |
| FRU2/GT3506 alacsony veszteségű stabil fázisú kábelszerelvény (65 GHz) | ||||
|
|
Szerkezeti anyag átmérője (mm) |
|||
|
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
0.51±0.05 |
|
|
2 |
Szigetelő |
Szilárd PTFE |
1.38±0.05 |
|
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
1.58±0.05 |
|
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
1.90±0.05 |
|
|
5 |
kabát |
FEP |
2.20±0.13 |
|
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | ||||||||||
|
Frekvencia (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Csillapítás (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Hatalom (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektromos és mechanikai tulajdonságok | |||||||
|
Frekvencia (GHz |
Impedancia (Ω) |
Átviteli sebesség |
Kapacitancia |
Árnyékolás |
Üzemi hőmérséklet hatótávolság |
Minimális hajlítási sugár |
Dielektromos feszültség |
|
67 GHz -es |
50Ω |
82% |
94pf/m |
>90db |
-55 fok ~ +125 fok |
11 mm |
800V@DC |
|
Közös modellek és műszaki mutatók
|
|||||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
|
|

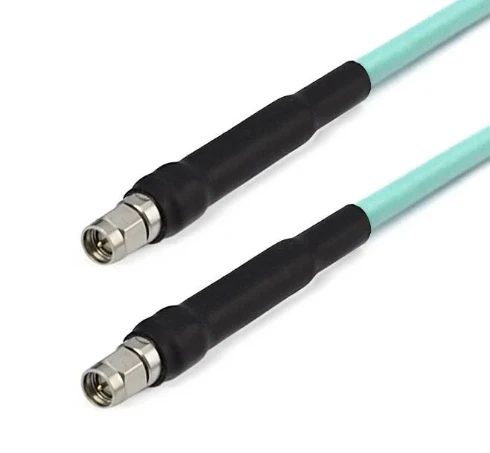

Fru 2- smmsmm-xxx |
Sma hím |
Sma hím |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
Sma hím |
GPO (SMP) nő |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
Sma hím |
GPO (SMP) nő derékszögű |
DC -26.5 GHz |
12dB |
|
|
Fru 2- smmgppf-xxx |
Sma hím |
GPPO (mini-SMP) nőstény |
DC -26.5 GHz |
13DB |
|
|
Fru 2- smmgppwf-xxx |
Sma hím |
GPPO (mini-SMP) nő derékszögű |
DC -26.5 GHz |
12dB |
|
|
Fru 2- smffgpf-xxx |
SMA nő 4 lyukú karimával |
GPO (SMP) nő |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -18 GHz |
16dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm -es férfi |
2,92 mm -es férfi |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm -es férfi |
GPO (SMP) nő |
DC -40 GHz |
14dB |
|
|

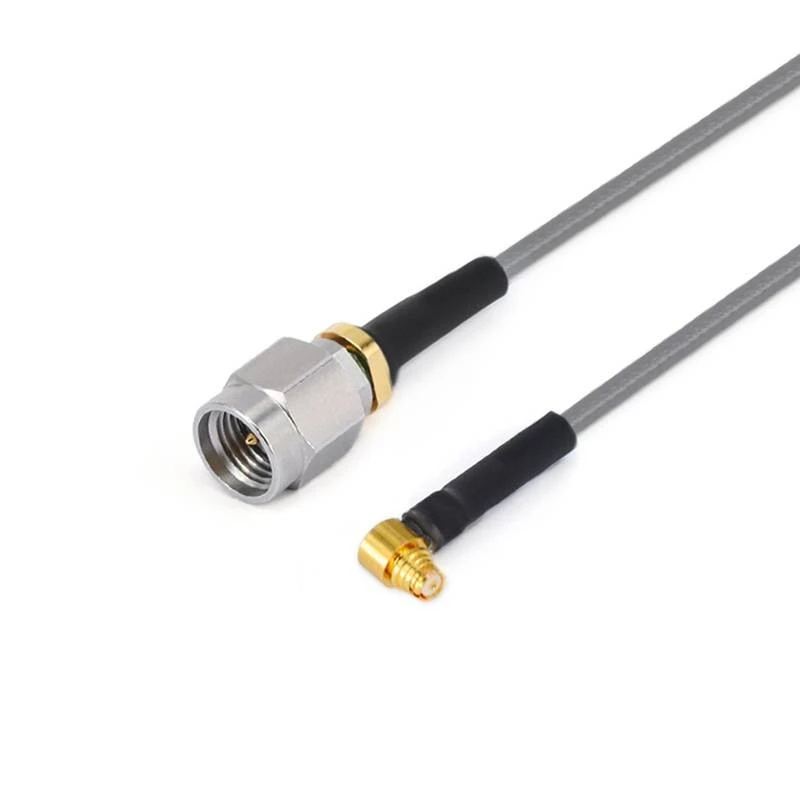

Fru 2-292 mgpwf-xxx |
2,92 mm -es férfi |
GPO (SMP) nő derékszögű |
DC -40 GHz |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm -es férfi |
MMPX hím |
DC -40 GHz |
14dB |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm -es férfi |
MMPX nő |
DC -40 GHz |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm -es férfi |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm -es férfi |
GPPO (mini-SMP) nő derékszögű |
DC -40 GHz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm -es férfi |
2,4 mm -es férfi |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm -es férfi |
GPPO (mini-SMP) nőstény |
DC -40 GHz |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm -es nő |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm -es nő 4 lyukú karimával |
G3PO (SMPS) nőstény |
DC -40 GHz |
14dB |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm -es nő |
MMPX hím |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm -es nő 4 lyukú karimával |
MMPX hím |
DC -40 GHz |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm -es nő 4 lyukú karimával |
GPO (SMP) nő |
DC -40 GHz |
14dB |
|
|
Fru 2-24 m24m-xxx |
2,4 mm -es férfi |
2,4 mm -es férfi |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm -es férfi |
GPO (SMP) nő |
DC -40 GHz |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm -es férfi |
GPO (SMP) nő derékszögű |
DC -40 GHz |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm -es férfi |
MMPX hím |
DC -50 GHz |
10dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm -es férfi |
MMPX hím |
DC -50 GHz |
10dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm -es férfi |
GPPO (mini-SMP) nőstény |
DC -50 GHz |
10dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm -es férfi |
GPPO (mini-SMP) nő derékszögű |
DC -50 GHz |
10dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm -es nő 4 lyukú karimával |
GPO (SMP) nő |
DC -50 GHz |
10dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm -es nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -50 GHz |
10dB |
|
|

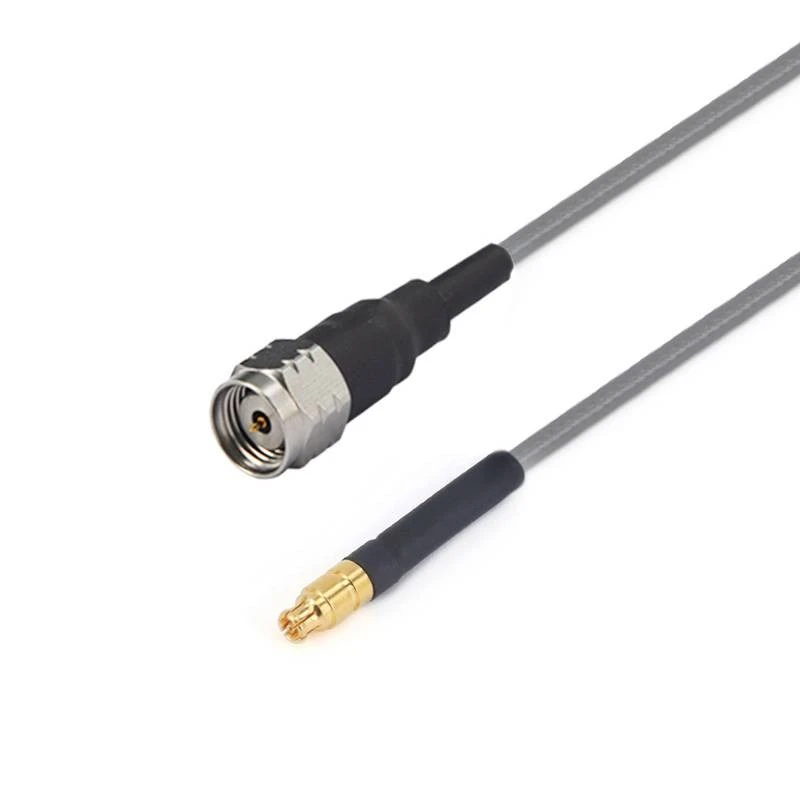

Fru 2-185 mgppf-xxx |
1,85 mm -es férfi |
GPPO (mini-SMP) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm -es férfi derékszögű férfi |
GPPO (mini-SMP) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm -es férfi |
G3PO (SMPS) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm -es férfi |
MMPX hím |
DC -67 GHz |
10dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm -es férfi |
MMPX nő |
DC -67 GHz |
10dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm -es nő |
GPPO (mini-SMP) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm -es nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm -es nő |
G3PO (SMPS) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm -es nő 4 lyukú karimával |
GPPO (mini-SMP) nőstény |
DC -67 GHz |
10dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm -es nő |
MMPX hím |
DC -67 GHz |
10dB |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm -es nő |
MMPX nő |
DC -67 GHz |
10dB |
| FRU3/GT3507 alacsony veszteségű stabil fázisú kábelszerelvény (40 GHz) | ||||
|
|
Szerkezeti anyag átmérője (mm) |
|||
|
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
0.91±0.05 |
|
|
2 |
Szigetelő |
Szilárd PTFE |
2.69±0.05 |
|
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
2.86±0.05 |
|
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
3.28±0.05 |
|
|
5 |
kabát |
FEP |
3.73±0.13 |
|
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | |||||
|
Frekvencia (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Csillapítás (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Hatalom (w) |
380 |
120 |
90 |
75 |
65 |
|
Elektromos és mechanikai tulajdonságok |
|||||||
|
Frekvencia (GHz) |
Impedancia (Ω) |
Átviteli sebesség |
Kapacitancia |
Árnyékolás |
Üzemi hőmérséklet hatótávolság |
Minimális hajlítási sugár |
Mechanikai stabilitási stabilitás |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 fok ~ +165 fok |
11 mm |
10 GHz/3 fokos 18 GHz/5 fok |
|
Közös modellek és műszaki mutatók
|
|||||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm -es férfi |
2,92 mm -es férfi |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm -es férfi |
2,4 mm -es férfi |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm -es férfi |
2,4 mm -es férfi |
DC -40 GHz |
1.35 |
| FRA3/GT2501 alacsony veszteségű stabil fázisú kábelszerelvény (26,5 GHz) | ||||
|
|
Szerkezeti anyag átmérője (mm) |
|||
|
1 |
Belső karmester |
Ezüstözött rézzel borított acél |
1.45±0.05 |
|
|
2 |
Szigetelő |
Szilárd PTFE |
3.99±0.05 |
|
|
3 |
Belső árnyékolás |
Ezüstözött rézszalag |
4.19±0.05 |
|
|
4 |
Külső árnyékolás |
Ezüstözött rézhuzal-fonás |
4.42±0.05 |
|
|
5 |
kabát |
FEP |
5.21±0.13 |
|
| Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten) | |||||
|
Frekvencia (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Csillapítás (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Hatalom (w) |
800 |
350 |
--- |
100 |
--- |
|
Elektromos és mechanikai tulajdonságok |
|||||||
|
Frekvencia (GHz) |
Impedancia (Ω) |
Átviteli sebesség |
Kapacitancia |
Árnyékolás |
Üzemi hőmérséklet hatótávolság |
Minimális hajlítási sugár |
Mechanikai stabilitási stabilitás |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100DB |
-65 fok ~ +165 fok |
6,35 mm |
10 GHz/3 fokos 18 GHz/5 fok |
|
Közös modellek és műszaki mutatók
|
|||||||
|
Kép |
Sku |
1. csatlakozó |
2. csatlakozó |
Frekvenciaképesség |
Visszatérési veszteség/VSWR |
|
|

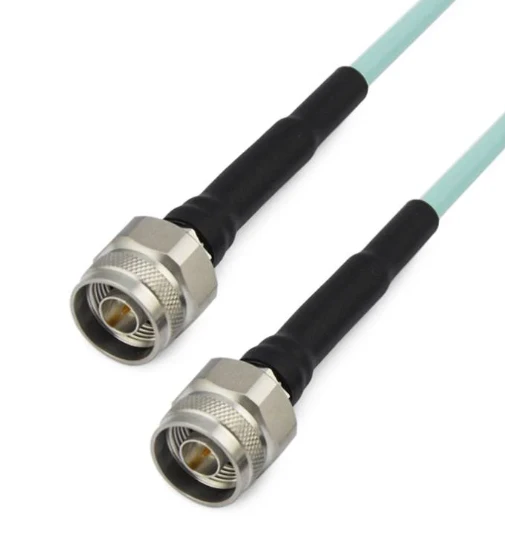

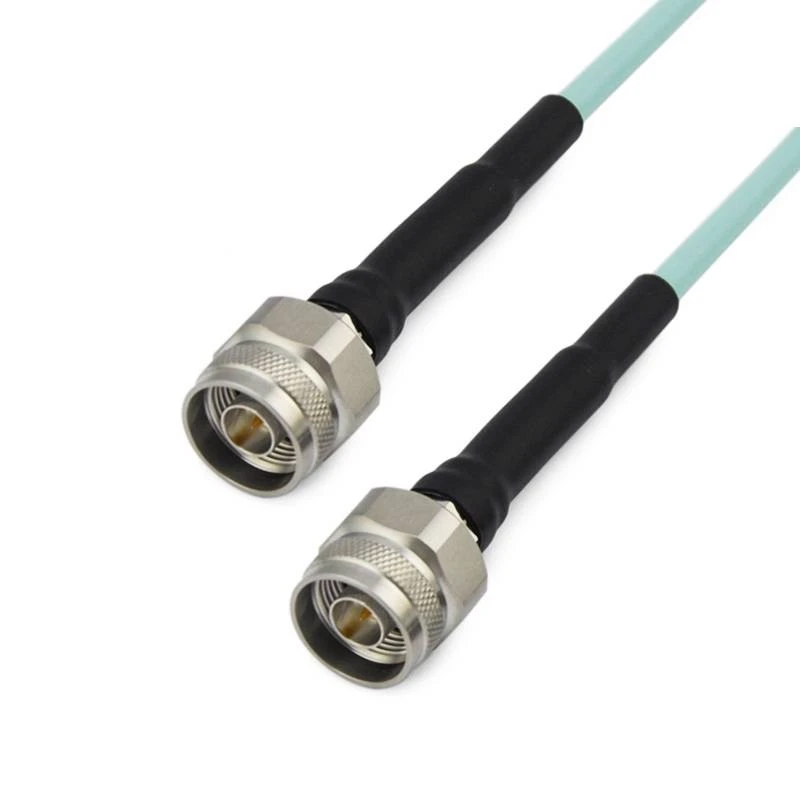

Fra 3- nmnm-xxx |
N hím |
N hím |
DC -18 GHz |
1.25 |
|
|

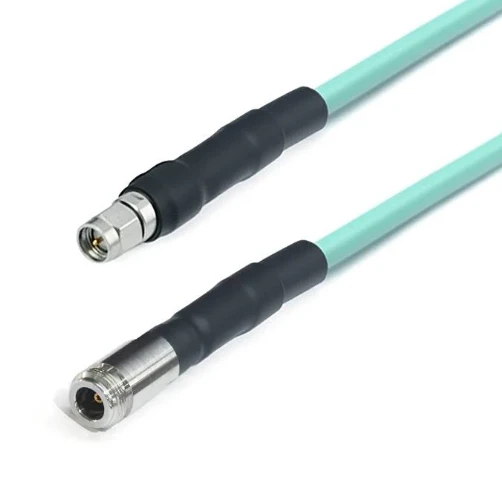

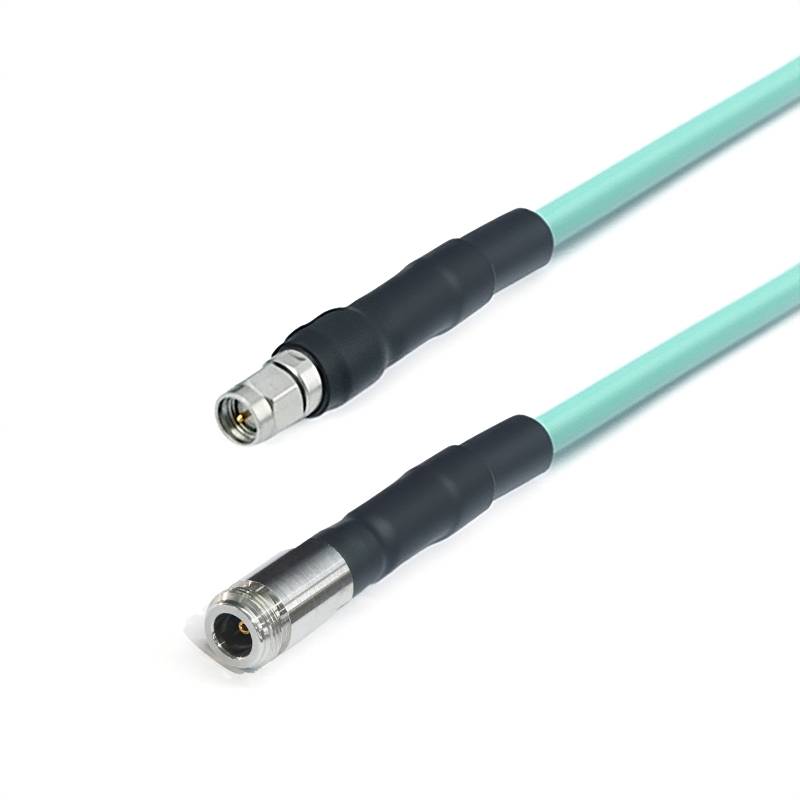

Fra 3- nfsmm-xxx |
N nőstény |
Sma hím |
DC -18 GHz |
1.25 |
|
|

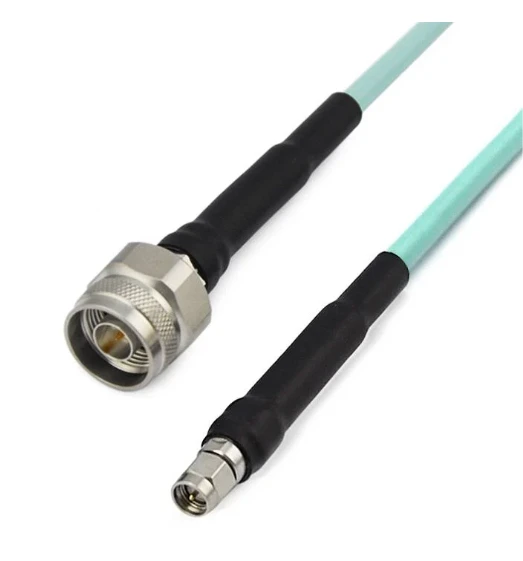

Fra 3- nmsmm-xxx |
N hím |
Sma hím |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
Sma hím |
Sma hím |
DC -18 GHz |
1.25 |
|
|

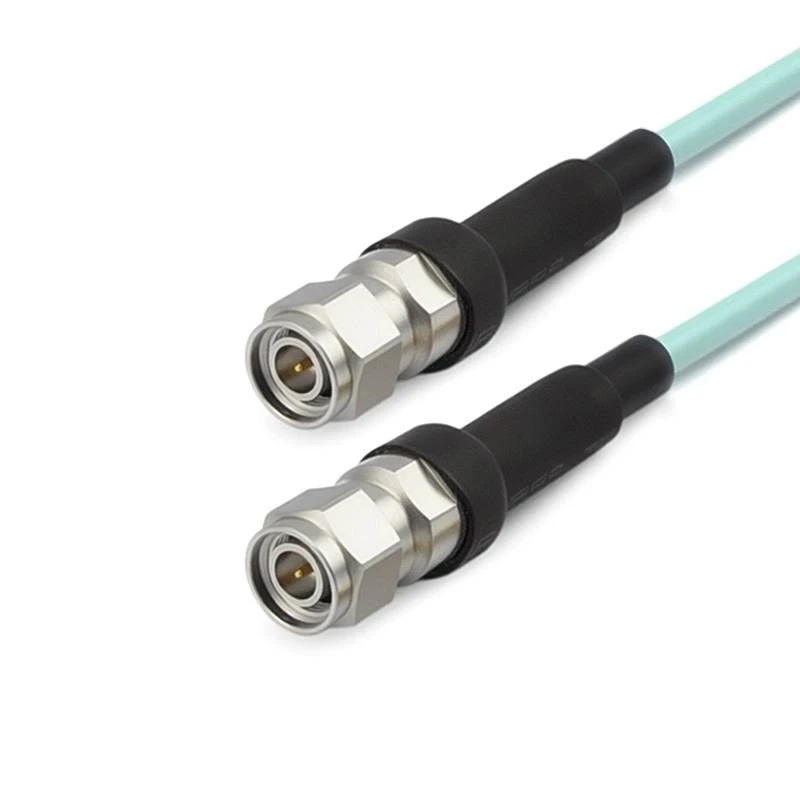

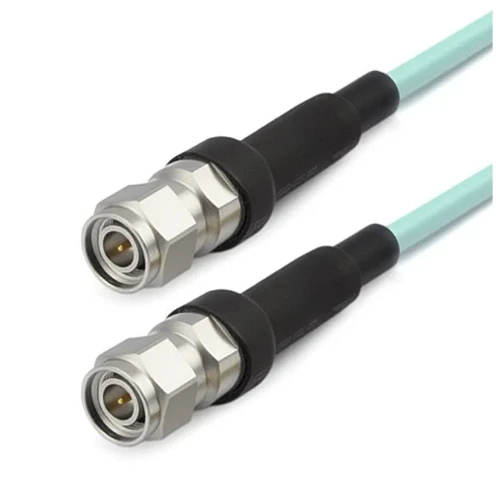

Fra 3- tncmtncm-xxx |
TNC férfi |
TNC férfi |
DC -18 GHz |
1.30 |
Népszerű tags: Alacsony veszteségű stabil sorozat, USA alacsony veszteségű stabil sorozatgyártók, beszállítók, gyár, FRA3 FRU2 FRU3 összeszerelő kábel, kézzel formálható koaxiális kábel, Alacsony veszteségű stabil sorozat, RG sorozatú kábelszerelvények
A szálláslekérdezés elküldése
Akár ez is tetszhet
