Hand Formable Cable Assemblies

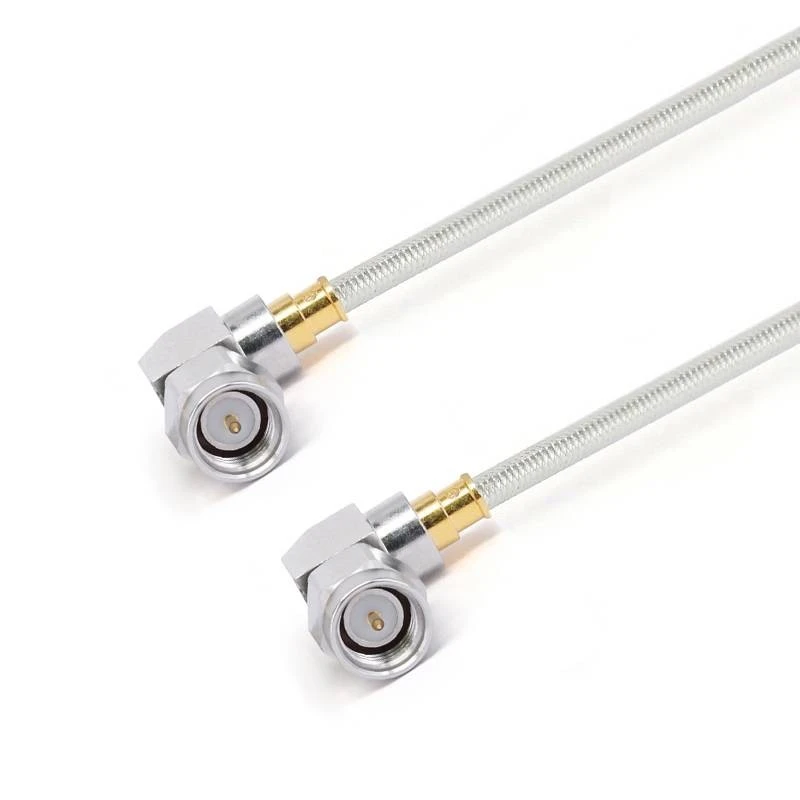

ga711-smwmsmwm-xxx-18g-3

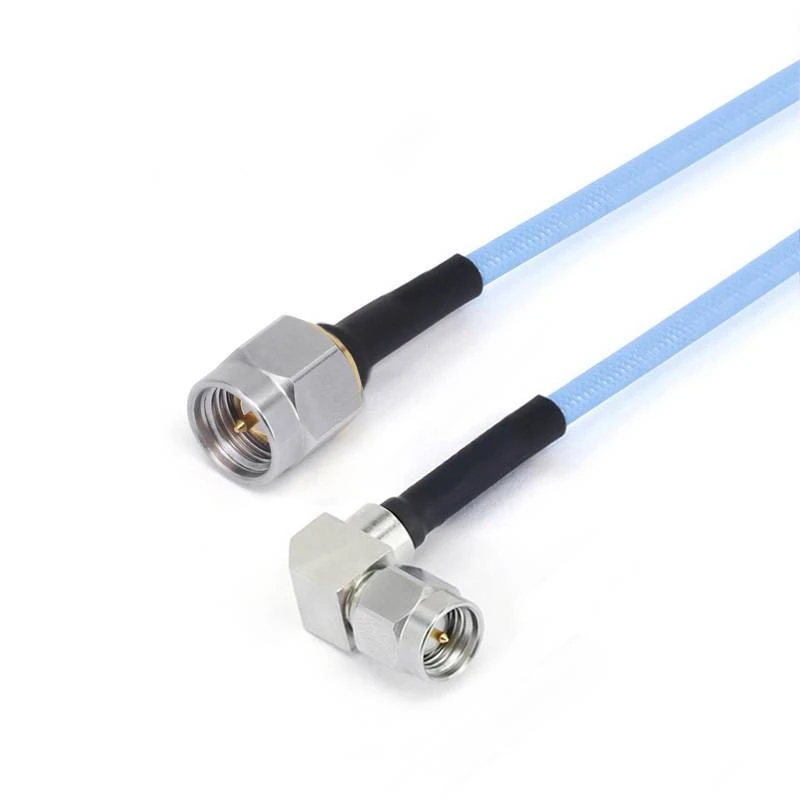

ga712-smmsmwm-xxx-18g-1

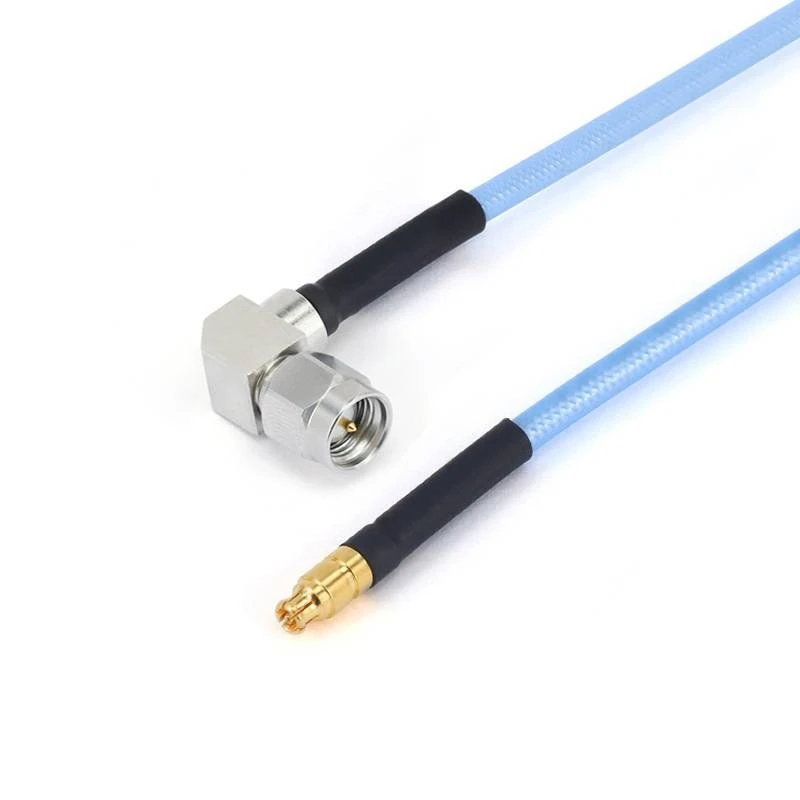

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

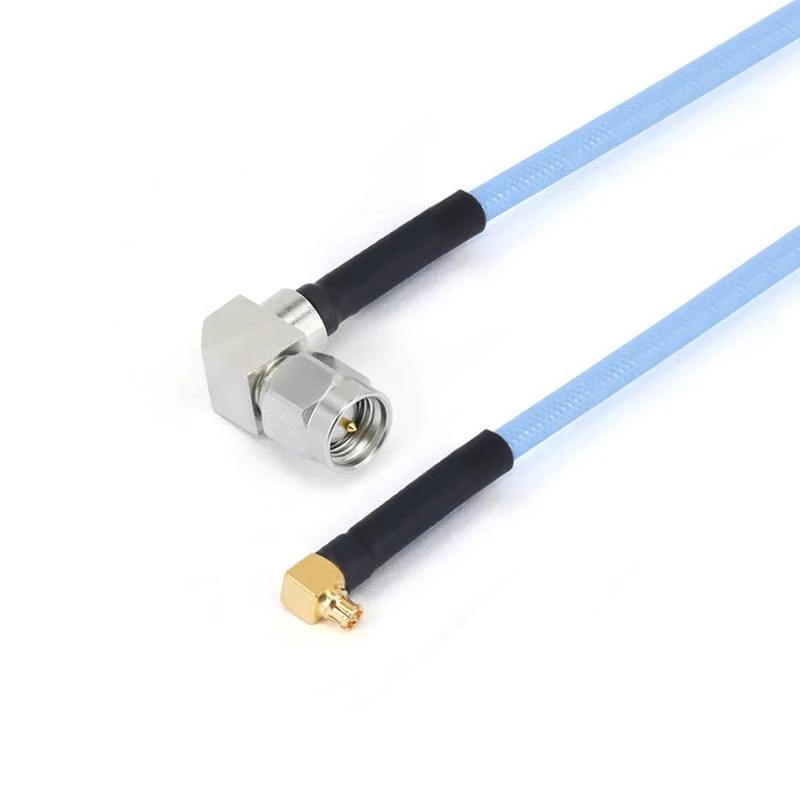

ga712-smwmgppwf-xxx-18g-1

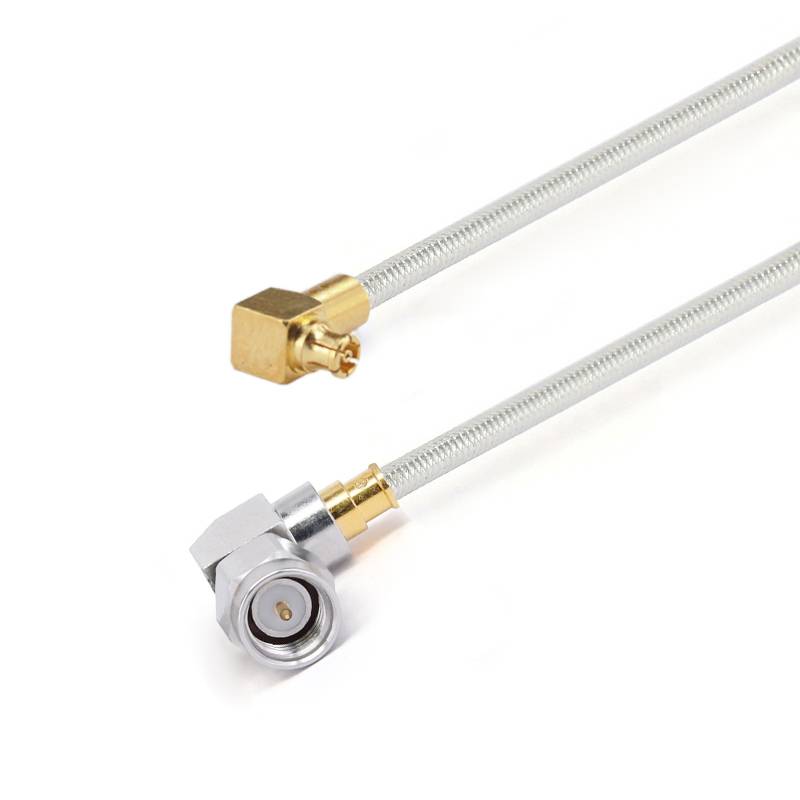

Kézi formázási kábelszerelvények

Kézi formázható kábelszerelvények A félig rugalmas koaxok egy nagyteljesítményű, félig rugalmas koaxiális kábelszerelvény, amely kritikus szerepet játszik több mezőben . Ez a termék egy professzionális csapat készíti a. Kiváló kialakításával és megbízható teljesítményével, a 04 ", mint a 04" 086 "és 141" .

A szálláslekérdezés elküldése

Leírás

Kézi formázható kábelszerelvények A félig rugalmas koaxok egy nagyteljesítményű, félig rugalmas koaxiális kábelszerelvény, amely kritikus szerepet játszik több mezőben . Ez a termék egy professzionális csapat készíti a . Kiváló kialakításával és megbízható teljesítményével, hogy a 04-es "{5}}}}}}}} 086 "és 141" .

Ezenkívül a termék többféle lehetőséget kínál a csatlakozótípusok, az impedancia, a polaritás, a szerelési módszerek, az érintkezési és háztartási anyagok szempontjából . A csatlakozó típusai 1 .} 85 mm, 2 . 4mm, 2 . 92 mm, SMA, GPO, GPPO, MMXP, stb.; Az impedancia 50 ohm, a polaritás pedig standard. Vannak változatos szerelési módszerek, és az érintkezők és a házak olyan anyagokból készülnek, mint például az aranygal borított sárgaréz, aranyval borított berillium réz, és passzivált rozsdamentes acélból készülnek, hogy biztosítsák a jó elektromos vezetőképességet és a korrózióállóságot.

Termék Bevezetés

Vannak olyan sorozatok, mint például az FR701 & FR702/Gut -047- 047 "sorozat és az FR711 & FR712/GUT -085- 086" sorozat . termékek különböző sorozatokból származó termékekből származó termékek, a szerkezeti dimenziókban és az elektromos teljesítményben. FR702/GUT -047- 047 "FORM sorozat 0 . 29 ± 0 . 0127mm, míg az FR711 & FR712/GUT -085- 086" sorozat 0 . 51 ± 0,0127mm. A megfelelő csillapítási és energiadatokat különböző frekvenciákra vonatkozóan biztosítják. Több közös modell és műszaki mutató is áll rendelkezésre, hogy megfeleljen a különböző alkalmazás forgatókönyveinek követelményeinek.

Az elektromos teljesítmény szempontjából a középső vezeték ezüstözött rézzel borított acél, szilárd PTFE szigetelővel és egy ónos rézhuzalos külső vezetékkel kombinálva . alacsony kapacitást (95,1pf/m), nagy szaporodási sebességgel (70%) és kiváló árnyékolás hatékonyságával ()< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Termék alkalmazás

Annak tulajdonságai miatt, hogy hajlandóak és kiváló elektromos teljesítményűek, széles körben használják olyan mezőkben, mint a kommunikáció, az elektronikus eszközök, valamint a teszt és a mérés . olyan forgatókönyvekben, mint a - a kommunikációs hálózatok helyének észlelése és az ipari berendezések hibaelhárítása, az ipari berendezések {{{{{}} {{{{{{{{{{{{{{{{{{{{{{{{{{{} -et használják. Tesztelési kapcsolatok a különböző eszközök között, lehetővé téve a detektálási munka hatékony befejezését .

Fontos jegyzetek

1. Egyéni hosszúságú kábelszerelvények esetén ne felejtsük el, hogy a hosszúságú információkat a pénztár oldalán hagyja;
2. Az összes kábelszerelvény fázis-illesztett párokkal vagy csoportokkal is ellátható; Ha szüksége van a kábelekre, hogy egyeztetni kell, kérjük, küldjön e -mailt nekünk: sales@flexirf.com

Termék specifikációs adatok

Konfiguráció
1. csatlakozó típusa	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO
1. csatlakozó impedancia	50 ohm
1. csatlakozó polaritás	Standard
2. csatlakozó típusa	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/
2. csatlakozó impedancia	50 ohm
2. csatlakozó polaritás	Standard
Csatlakozó rögzítő módszer	Egyik sem
Csatlakozó karosszéria stílusa	Egyenes és derékszögű
Anyagi információk
Központi kapcsolattartó	Sárgaréz aranyozott, berillium réz aranyozott
Külső érintkezés	Sárgaréz aranyozott, berillium réz aranyozott, rozsdamentes acél passzivált
Test	Sárgaréz aranyozott, berillium réz arany, rozsdamentes acél passzivált
Dielektromos	PEI/PTFE
Környezeti adatok
Hőmérsékleti tartomány	-40 fok +165 fok
2011/65/EU (ROHS)	Megfelelő
Kábelleírások
Központi karmester	Ezüstözött Copperweld
Dielektromos	Szilárd PTFE
Kabát	Nincs vagy FEP
Kapacitás (pf/m)	95.1
A szaporodás sebessége (%)	70
Árnyékolás hatékonyság	<-100dB @ 1GHz
Áramkezelés	10watt @ 18 GHz tengerszinten, VSWR1.0

Terméktípus

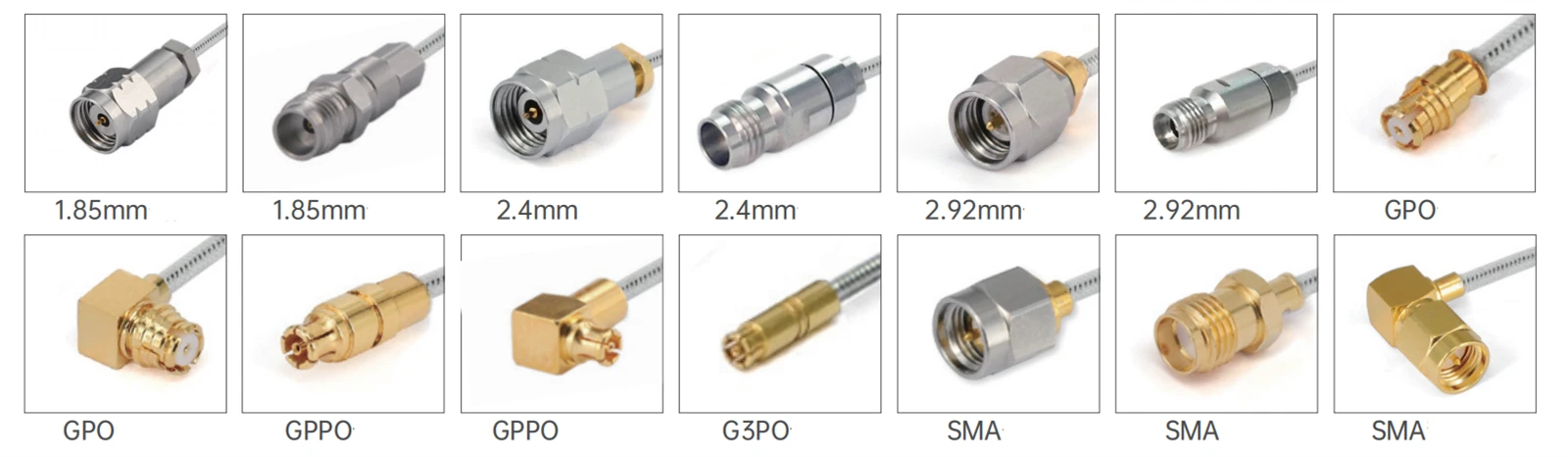

FR701 & FR702/GUT -047- 047 "sorozatú kábelszerelvény
	Szerkezeti anyag átmérője (mm)
	1	Belső karmester	Ezüstözött rézzel borított acél	0.29±0.0127
	2	Szigetelő	Szilárd PTFE	0.94±0.0254
	3	Külső karmester	Ónos rézhuzal	1.19±0.05
	4	Kabát	Fellendülés	1.6±0.13

Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten)
Frekvencia (GHz)	0.5	1	5	10	20
Csillapítás (DB/M)	0.787	1.112	2.585	3.734	5.443
Hatalom (w)	67.4	47.4	20.7	14.4	9.9

Közös modellek és műszaki mutatók
Kép	Sku	1. csatlakozó	2. csatlakozó	Frekvenciaképesség	Visszatérési veszteség/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm -es nő 2 lyukú karimával	G3PO (SMPS) nőstény	DC -40 GHz	12dB
	Fr 701-292 mg3pf-xxx	2,92 mm -es férfi	G3PO (SMPS) nőstény	DC -40 GHz	12dB
	Fr 701-292 fg3pf-xxx	2,92 mm -es nő	G3PO (SMPS) nőstény	DC -40 GHz	12dB
	Fr 701-185 mg3pf-xxx	1,85 mm -es férfi	G3PO (SMPS) nőstény	DC -67 GHz	10dB
	Fr 701-185 fg3pf-xxx	1,85 mm -es nő	G3PO (SMPS) nőstény	DC -67 GHz	10dB

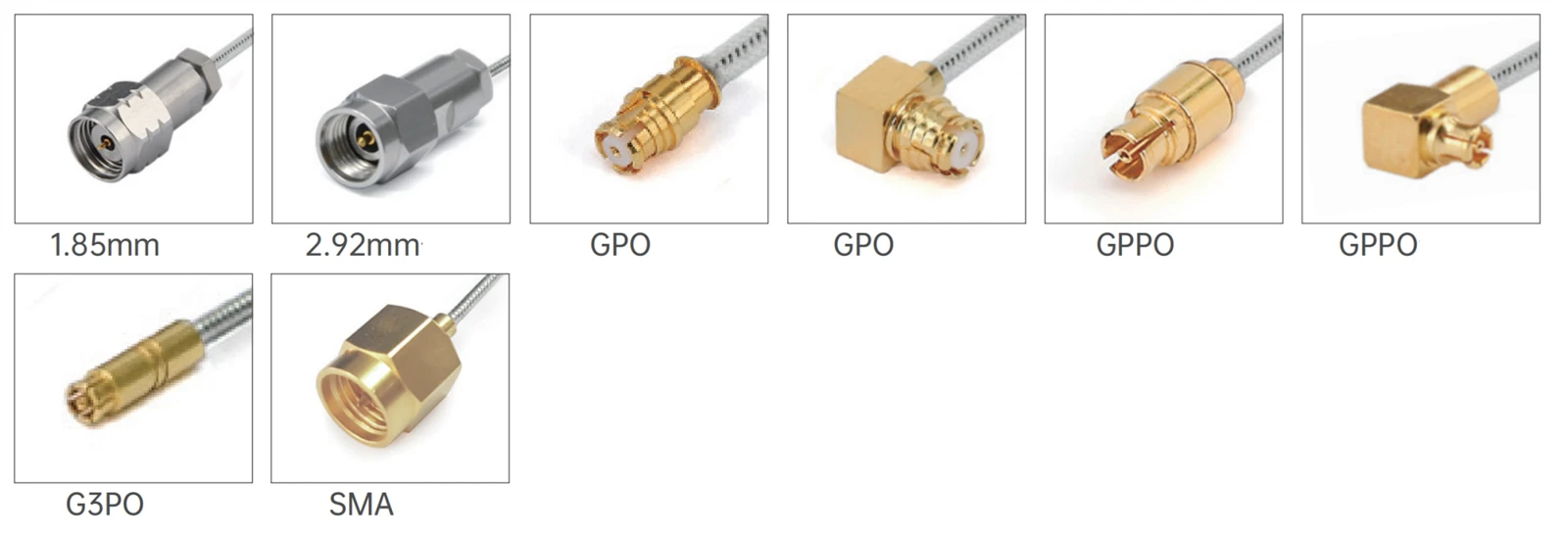

FR711 & FR712/GUT -085- 086 "sorozatú kábelszerelvény
	Szerkezeti anyag átmérője (mm)
	1	Belső karmester	Ezüstözött rézzel borított sztere	0.51±0.0127
	2	Szigetelő	Szilárd PTFE	1.69±0.0254
	3	Külső karmester	Ónos rézhuzal	2.2±0.05
	4	Kabát	Fellendülés	2.54

Csillapítás, teljesítmény (tesztfeltétel 20 fokos tengerszinten)
Frekvencia (GHz)	0.4	1	5	10	18
Csillapítás (DB/M)	0.43	0.70	1.72	2.49	3.46
Hatalom (w)	253	157	69	47	33

Közös modellek és műszaki mutatók

FR712/GUT -085- FORM-FEP (FEP kabáttal)
Kép	Sku	1. csatlakozó	2. csatlakozó	Frekvenciaképesség	Visszatérési veszteség/VSWR
	Fr 712- smmsmm-xxx	Sma hím	Sma hím	DC -26.5 GHz	1.35
	Fr 12- smmsmwm-xxx -18 g	Sma hím	SMA férfi derékszögű	DC -18 GHz	1.35
	FR 712- SMWMSMWM-XXX -18 G	SMA férfi derékszögű	SMA férfi derékszögű	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	Sma hím	GPO (SMP) nő	DC -26.5 GHz	1.35
	Fr 712- smmgpwf-xxx	Sma hím	GPO (SMP) nő derékszögű	DC -26.5 GHz	1.40
	Fr 712- smmgppf-xxx	Sma hím	GPPO (mini-SMP) nőstény	DC -26.5 GHz	1.35
	Fr 712- smmgppwf-xxx	Sma hím	GPPO (mini-SMP) nő derékszögű	DC -26.5 GHz	1.40
	FR 712- SMWMGPPF-XXX -18 G	SMA férfi derékszögű	GPPO (mini-SMP) nőstény	DC -18 GHz	15db
	FR 712- SMWMGPPWF-XXX -18 G	SMA férfi derékszögű	GPPO (mini-SMP) nő derékszögű	DC -18 GHz	15db
	Fr 712- smfgpf-xxx	SMA nő	GPO (SMP) nő	DC -18 GHz	1.35
	Fr 712- SMFFGPF-XXX	SMA nő 4 lyukú karimával	GPO (SMP) nő	DC -18 GHz	1.35
	Fr 712- smfgppf-xxx	SMA nő	GPPO (mini-SMP) nőstény	DC -26.5 GHz	1.40
	FR 712- SMFFGPPF-XXX	SMA nő 4 lyukú karimával	GPPO (mini-SMP) nőstény	DC -26.5 GHz	1.40
	FR 712-292 M292M-XXX	2,92 mm -es férfi	2,92 mm -es férfi	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm -es férfi	GPO (SMP) nő	DC - 40 GHz	10dB
	Fr 712-292 mgpwf-xxx	2,92 mm -es férfi	GPO (SMP) nő derékszögű	DC - 40 GHz	10dB
	Fr 712-292 fgpf-xxx	2,92 mm -es nő	GPO (SMP) nő	DC - 40 GHz	10dB
	Fr 712-292 ffgpf-xxx	2,92 mm -es nő 4 lyukú karimával	GPO (SMP) nő	DC - 40 GHz	10dB
	Fr 712-292 mgppf-xxx	2,92 mm -es férfi	GPPO (mini-SMP) nőstény	DC - 40 GHz	14dB
	Fr 712-292 mgppwf-xxx	2,92 mm -es férfi	GPPO (mini-SMP) nő derékszögű	DC - 40 GHz	14dB
	Fr 712-292 fgppf-xxx	2,92 mm -es nő	GPPO (mini-SMP) nőstény	DC - 40 GHz	14dB
	Fr 712-292 ffgppf-xxx	2,92 mm -es nő 4 lyukú karimával	GPPO (mini-SMP) nőstény	DC - 40 GHz	14dB
	Fr 712-292 mg3pf-xxx	2,92 mm -es férfi	G3PO (SMPS) nőstény	DC - 40 GHz	12dB
	Fr 712-292 fg3pf-xxx	2,92 mm -es nő	G3PO (SMPS) nőstény	DC - 40 GHz	12dB
	Fr 712-292 ffg3pf-xxx	2,92 mm -es nő 4 lyukú karimával	G3PO (SMPS) nőstény	DC - 40 GHz	12dB
	Fr 712-185 mg3pf-xxx	1,85 mm -es férfi	G3PO (SMPS) nőstény	DC - 67 GHz	10dB
	Fr 712-185 fg3pf-xxx	1,85 mm -es nő	G3PO (SMPS) nőstény	DC - 67 GHz	10dB
	Fr 712-185 ffg3pf-xxx	1,85 mm -es nő 4 lyukú karimával	G3PO (SMPS) nőstény	DC - 67 GHz	10dB

FR711/GUT -085- forma (FEP kabát nélkül)
Kép	Sku	1. csatlakozó	2. csatlakozó	Frekvenciaképesség	Visszatérési veszteség/VSWR
	Fr 711- smmsmm-xxx	Sma hím	Sma hím	DC -26.5 GHz	1.35
	Fr 11- smmsmwm-xxx -18 g	Sma hím	SMA férfi derékszögű	DC -18 GHz	1.35
	FR 711- SMWMSMWM-XXX -18 G	SMA férfi derékszögű	SMA férfi derékszögű	DC -18 GHz	1.40
	FR 711- SMWMGPPWF-XXX -18 G	SMA férfi derékszögű	GPPO (mini-SMP) nő derékszögű	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm -es férfi	MMPX hím	DC -40 GHz	14dB
	R 711-292 mmmpxf-xxx	2,92 mm -es férfi	MMPX nő	DC -40 GHz	14dB
	Fr 711-24 mmmpxm-xxx	2,4 mm -es férfi	MMPX hím	DC -50 GHz	12dB
	Fr 711-24 mmmpxf-xxx	2,4 mm -es férfi	MMPX nő	DC -50 GHz	12dB
	Fr 711-185 mmmpxm-xxx	1,85 mm -es férfi	MMPX hím	DC -67 GHz	10dB
	Fr 711-185 mmmpxf-xxx	1,85 mm -es férfi	MMPX nő	DC -67 GHz	10dB
	Fr 711-185 mg3pf-xxx	1,85 mm -es férfi	G3PO (SMPS) Női	DC -67 GHz	10dB
	Fr 711-185 fg3pf-xxx	1,85 mm -es nő	G3PO (SMPS) Női	DC -67 GHz	10dB
	Fr 711-185 ffg3pf-xxx	1,85 mm -es nő 4 lyukú karimával	G3PO (SMPS) Női	DC -67 GHz	10dB
