Mi a különbség a Yagi antennák és a log-periodikus antennák között?

A Yagi antennák (Yagi-uda antennák) és a log-periodikus antennák egyaránt irányítottak, a tűz végső antennái, ám ezek megkülönböztetett működési alapelveik miatt jelentősen különböznek a tervezés, a teljesítmény és az alkalmazások szempontjából.



1. szerkezeti tervezés

Yagi antennák

Avezérelt elem(az adagoláshoz csatlakoztatott aktív radiátor), az egyikreflektor(hosszabb, mint a meghajtott elem) és a többszörösrendezők(rövidebb, mint a meghajtott elem) .

Az elemek egyenes vonalban vannak elrendezve, a reflektor a meghajtott elem mögött és a rendezők elől .

Általában kevés elem van (e . G ., 1 reflektor + 1 vezérelt elem + 3 - 10 rendező), így a szerkezet kompakt .} struktúra kompakt.

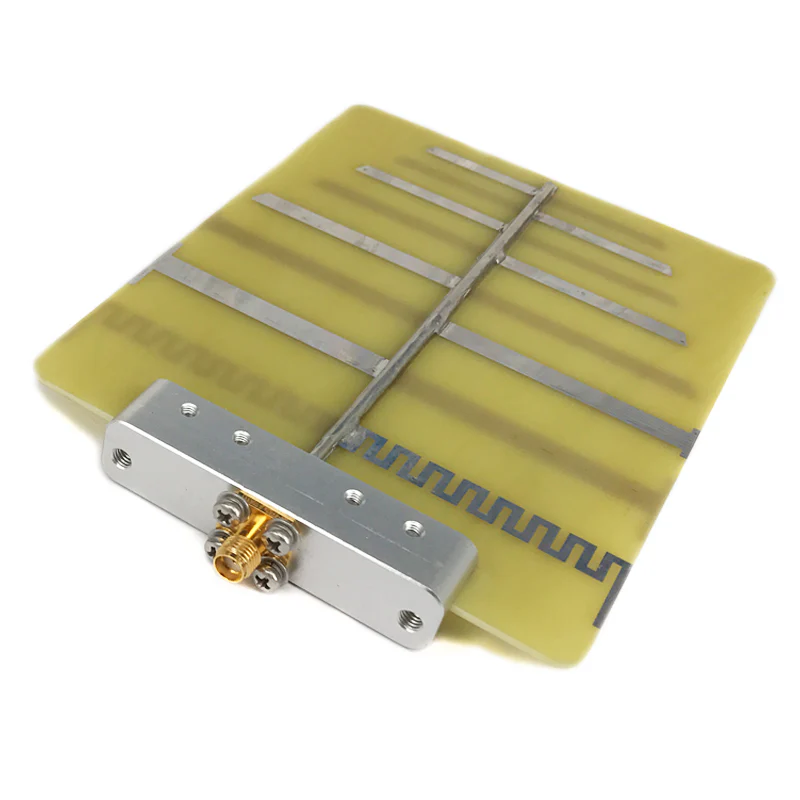

Periódikus antennák

Egy sor sorozatból álldipólszerű elemek(振子) Fokozatosan növekvő hosszúsággal, egy központi fellendülés vagy takarmány mentén elrendezve .

Az elem hossza és a távolság alog-periodikus kapcsolat: Az egymást követő elemhosszok és távolságok aránya állandó (e . g ., τ=ln ln +1=dn dn +1, ahol τ τ, ahol τ τ<1).

Több elemre van szükség (gyakran 10 - 30+) a széles sávszélesség eléréséhez, ami hosszabb, összetettebb struktúrát eredményez .



2. működési elv

Yagi antennák

Rezonáns kialakítás: Minden elem (reflektor, meghajtott elem, rendezők) egy meghatározott frekvenciára van hangolva (a célhullámhosszon rezonáns) . A reflektor és a rendezők kölcsönhatásba lépnek a meghajtott elemmel, hogy a sugárzást egy irányba fókuszálják (a rendezők felé) .}

A sugárzást az előremeneti irányba történő konstruktív interferencia (a rendezők felé) és a romboló interferencia a fordított irányban (a reflektor blokkolva) .

Periódikus antennák

Nem rezonáns kialakítás: Egyetlen elemet nem hangolunk egy adott . specifikus frekvenciára, ehelyett bármely adott frekvencián csak egy elemcsoport (azok, amelyek hossza ~ λ/2 erre a frekvenciára), aktívan hozzájárul a sugárzáshoz .

A τ log-periódikus arány biztosítja, hogy az antenna teljesítménye rendszeresen megismétlődik logaritmikus frekvenciamunkcióval, lehetővé téve a következetes működést egy széles sávon keresztül .



3. sávszélesség

Ez az aa legkritikusabb különbség:

Yagi antennák: Szűk sávszélesség (a középső frekvencia jellemzően 10–20% -a) . A teljesítmény gyorsan lebomlik ezen a tartományon kívül, mivel a rezonáns elemeket csak egy specifikus hullámhosszra optimalizálják .

Periódikus antennák: Ultraszélességű sávszélesség (gyakran több oktávot borítva, e . g ., 1:10 vagy szélesebb frekvenciatarányok) . A teljes sávban stabil teljesítményt tartanak fenn a log-periodikus elem elrendezése miatt, amely a különböző hullámhosszokhoz igazodik.}}}}}}}}}}}}}}}}}



4. nyereség

Yagi antennák: Nagy nyereség keskeny sávszélességükön belül (általában 5–15 dBi) . A nyereség növekszik az igazgatók számával (több rendező=nagyobb nyereség, de keskenyebb sávszélesség) .

Periódikus antennák: Mérsékelt, de stabil nyereség a széles sávjukon (általában 3–10 dBi) . A nyereség a gyakoriságtól kevésbé változik, így megbízhatóvá téve a multi-sávú alkalmazásokhoz .



5. Directionity

Mindkettő azirányított (tűz végző) antennák, a legtöbb energiát egy elsődleges irányba sugározza:

Yagi antennák: Nagyon éles irányíthatóság egy keskeny fő lebeny (alacsony sugárszélesség) és az alacsony oldalsó lebenyökkel, így nagyon fókuszált .

Periódikus antennák: Mérsékelt irányíthatóság kissé szélesebb fő lebeny -vel, mint a Yagis, de ez a sugárszélesség stabil marad a széles frekvenciatartományukon keresztül .



6. alkalmazások

A sávszélesség legfontosabb megkülönböztetése vezeti a felhasználási eseteket:

Yagi antennák: Ideális akeskeny sávú, rögzített frekvenciájú alkalmazásokAhol a nagy nyereséget és az éles irányítást prioritássá teszik, például:

TV/rádió műsorszóró vétel (e . G ., UHF/VHF TV antennák) .}

Point-to-pont kommunikáció (e . G ., Mikrohullámú linkek a vidéki internethez) .

Amatőr rádió (HF/VHF sávok) és radarrendszerek .

Periódikus antennák: Előnyben részesítettszélessávú alkalmazásokTöbb frekvencián keresztüli lefedettséget igényel, például:

Kommunikációs rendszerek (katonai, sürgősségi szolgálatok), amelyeknek változó frekvenciákon kell működniük .

EMC (elektromágneses kompatibilitási) tesztelés (az interferencia észlelése a széles sávok között) .

Rövidhullámú mikrohullámú vevők/adók (e . g ., Spectrum analizerek, Rádió csillagászat) .}



Összefoglaló táblázat

Jellegzetes	Yagi antenna	Log-periódikus antenna
Szerkezet	Hajtott elem + 1 reflektor + kevés rendező	Skálázott dipolok sorozata (log-periodikus arány)
Sávszélesség	Keskeny (a középső frekvencia 10–20% -a)	Széles (több oktáv, e . g ., 1:10)
Nyereség	Magas (5–15 dBi), de frekvenciától függő	Mérsékelt (3–10 DBI) és stabil a sávban
Irányíthatóság	Éles (keskeny fő lebeny, alacsony oldalsó lebeny)	Mérsékelt (szélesebb fő lebeny, stabil a sáv felett)
Működési elv	Rezonáns (a specifikus hullámhosszra hangolva)	Nem rezonáns (alkalmazkodik a különböző hullámhosszokhoz)
Tipikus alkalmazások	Rögzített frekvenciájú TV, pont-pont linkek	Szélessávú kommunikáció, EMC tesztelés



Röviden: a Yagis Excel keskeny sávú, nagy nyereségű forgatókönyvekben, míg a log-periodikus antennák nélkülözhetetlenek a széles sávú rugalmassághoz .
