PCB -táblák felépítése

A PCB-tábla felépítése elsősorban különféle táblák rétegszerkezeteket tartalmaz, például egyrétegű táblákat, kettős rétegű táblákat és többrétegű táblákat .} Az alábbiakban egy részletes szerkezeti elemzés:

1. egyrétegű tábla
Szerkezeti összetétel: A rézfólia csak az egyik oldalon van, és a másik oldalon rézfólia nincs . alkatrészek általában az oldalra rézfólia nélkül, és a rézfóliával rendelkező oldalt elsősorban a. huzalozáshoz és forrasztáshoz használják.
Alkalmazási forgatókönyvek: egyszerű áramkörökhöz, például elektronikus órákhoz, játékokhoz stb.

2. dupla rétegű tábla
Szubsztrát anyag: A leggyakrabban használt -4, amely üvegszál és epoxi gyanta keveréke . jó mechanikai szilárdsággal, szigeteléssel és hőállósággal rendelkezik, és stabil támogatást nyújthat az áramköri laphoz .}}}}}}}}
Vezetőképes réteg: Vagyis a rézfólia, amely a szubsztrát felső és alsó oldalán oszlik el {. Különböző áramköri minták képződnek az árammarási folyamaton keresztül. A. A rézfólia vastagsága a nagy ound és az 1/ound követelmények alapján választható meg, és 1/ound. alkalmas szokásos áramkörökre .
Szigetelő anyag: A PP-t (PrePreg) használják szigetelő anyagként a . kettős rétegű tábla közepén. Ez egy félig szárított gyanta és üvegszál keveréke, amely szilárdan összekapcsolhatja a két réteget, és biztosítja, hogy a két réteg között nincs rövidzárlat .}}}}}}}}}}}}}}}}}}}}}}}}}}}
Felszíni védelmi anyag: A forrasztó maszk és a szitanyomás réteget tartalmazza . A forrasztási maszk általában zöld, piros vagy fekete tinta, amelyet a rézfólia oxidációjától és rozsdától való védelme érdekében használnak, és megakadályozzák, hogy a forrasztás a forrasztás során nem kívánt helyekre folyjon, csak a réz padjait fedik fel; A selyemszűrő réteg általában fehér tinta, szöveges vagy szimbólumok, például alkatrészpozíciók és modellek kinyomtatásához, a PCB táblán, megkönnyítve az összeszerelést és a karbantartást .
Alkalmazási forgatókönyvek: A gyártási folyamat viszonylag egyszerűbb, mint a multi-rétegű tábláké, ., amely közepes-komplex áramkörökhöz, például audio berendezések, TV-készletek stb.

3. többrétegű tábla
Jelréteg: Az alkatrészek és a vezetékek elhelyezésére használva ez a fő réteg, amely különféle alkatrészeket csatlakoztat, beleértve a felső réteg (felső réteg), az alsó réteg (alsó réteg) és a több köztes jel -vezetékréteg . A vezetéktervének közvetlenül befolyásolja a teljes PCB teljesítményét és megbízhatóságát .}
Teljesítményréteg és földréteg: Általában a középső rétegben helyezkedik el, amely stabil tápegység biztosítása és földelés biztosítása a teljes . áramköri laphoz, például egy négyrétegű táblán, az 1. középső réteg "tápegység dedikált csatornaként" szolgálhat, például a +5 v vonal, amely a teljes táblára vagy a rézlemezre "vagy a" Pround "Power-réteget, vagy a Power Byner Power-t, vagy a Power Power-t, vagy egy rézlemez", vagy a "Courne" Power, vagy a Power, a Power, vagy a Power Power-t, vagy a Power Power-t, vagy a Power Power-t, vagy egy rézlemez, ha a "Courne" Power-t. réteg a jelvonalak egy másik csoportjához .
Szigetelő réteg: FR -4 vagy más szigetelő anyagokat használnak a különféle vezetőképes rétegek elválasztására, a rövidzárlatok megelőzésére, valamint a. jelek függetlenségének és stabilitásának biztosítására.

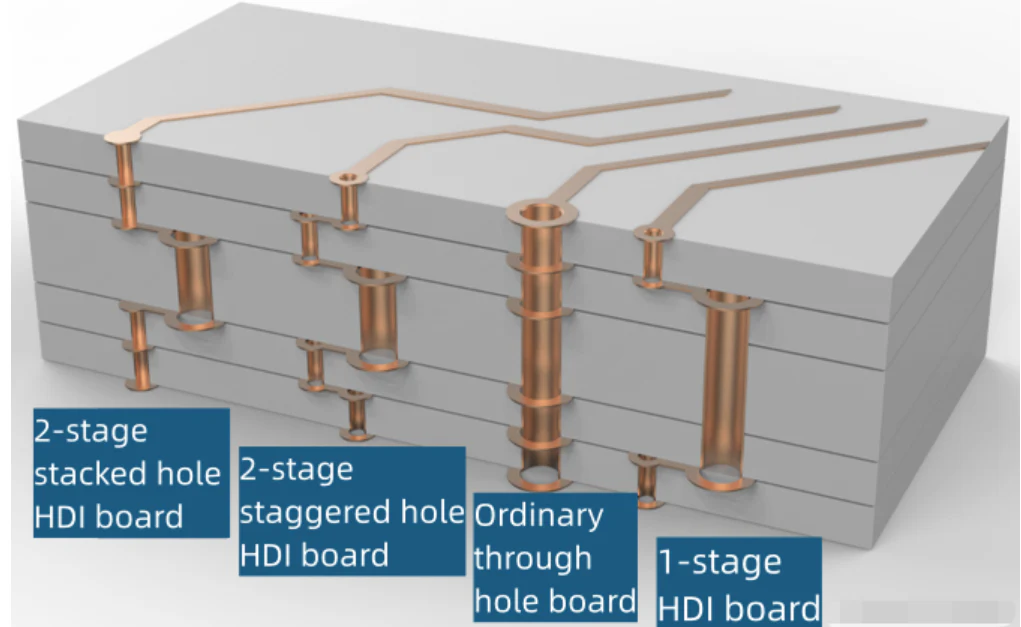

VIAS: Beleértve a lyukakat, a vak lyukakat és a . temetett lyukakat az egész táblán átmenő lyukakon keresztül, és különféle rétegek áramköreinek csatlakoztatására és a hagyományos alkatrészek felszerelésére szolgálnak; A vak lyukakat a felső és a belső rétegek csatlakoztatására használják, általában a nagyfrekvenciás jelátvitelhez, ami csökkentheti az út hosszát és gyorsabbá teheti a jelátvitelt; Az eltemetett lyukak felelősek a . belső rétegek közötti elektromos csatlakozásokért a nagy sűrűségű táblákban a vak lyukak és az eltemetett lyukak kombinációja több vonalat képes befogadni, elkerülve, hogy a tábla túl vastag legyen .
Felszíni kezelési réteg: Hasonlóan a kettős rétegű táblához, van egy forrasztásmaszk és egy selyemszkrém réteg, amely a védelem és az azonosítás szerepét játssza . Ezen felül néhány csúcskategóriás többrétegű táblán is felszíni arany bevonáson és egyéb kezeléseken is megy keresztül a vezetőképesség és a korrózióállóság javítása érdekében .}}}}}}}}}}}}
Alkalmazási forgatókönyvek: Nagy sűrűségű, nagy sebességű és nagyfrekvenciás komplex áramkörökhöz, például számítógépes alaplapokhoz, mobiltelefon-alaplapokhoz stb.
