Teljesítmény elválasztók és osztók
Hagyjon üzenetet
Az energiaválasztók és az energiafelosztók függvényben és alkalmazásban kapcsolódnak, és gyakran felcserélhetően használják őket . szigorúan véve, azonban vannak finom különbségek, főlegTervezési célok, funkcionális fókusz és alkalmazási forgatókönyvek. A specifikus különbségek a következők:

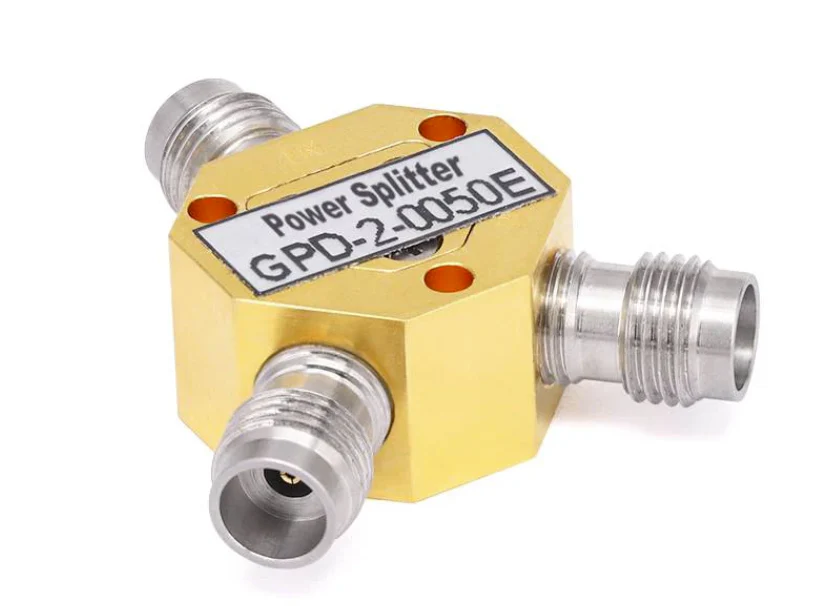

1. alapfunkciók és tervezési célok
Áramszünet
Alapja benne rejlik"Kétirányúság". Nem csak egy bemeneti teljesítményt több kimenetre oszthat (elosztási mód), hanem a több bemeneti teljesítményt egy kimenetre (kombinációs mód) is kombinálhatja, tehát "Power Divider-Combiner" -nek is nevezik. .
A formatervezés hangsúlyozzaPort illesztés, alacsony veszteség és magas elszigeteltségA hatékony működés biztosítása érdekében mind az előremenő eloszlás, mind a fordított kombináció során, csökkentve a jel reflexióját és a . portok közötti interferenciát
Erő osztó
A magja az"Egyirányúság", csak egy bemeneti teljesítmény több kimenetre történő felosztására összpontosítva anélkül, hogy figyelembe vennénk a . fordított kombinációs funkciót
A tervezés nagyobb hangsúlyt fektetEgyszerű energiaeloszlási arányok, alacsonyabb követelményekkel a fordított elszigeteléshez és az illesztéshez, és a szerkezet egyszerűbb lehet (például csak ellenálláshálózat vagy egyszerű átviteli vonal használata) .
2. A műszaki mutatók különbségei
| Indikátor | Áramszünet | Erő osztó |
|---|---|---|
| Elkülönítés | Magas (általában ＞ 20dB), hogy elkerülje a portok közötti interferenciát | Alacsony (lehet, hogy nem szükséges szigorúan) |
| Kétirányúság | Támogatja a kétirányú működést (eloszlás/kombináció) | Csak az egyirányú eloszlás támogatja |
| Feszültség állóhullám -arány (VSWR) | Alacsony (általában ＜ 1.2) a jó kétirányú illesztés biztosítása érdekében | Magasabb (csak a bemeneti port alapvető illesztésére van szükség) |
| Beillesztési veszteség | Alacsony (elsősorban eloszlási veszteség, például 3dB a kétirányú felosztáshoz) | Lehet, hogy magasabb (beleértve a további veszteségeket, például az ellenállás feszültség -megosztási veszteségét) |
3. tipikus struktúrák és alkalmazás forgatókönyvei
Áramszünet
Tipikus struktúrák: Wilkinson Power elválasztók, ághidak stb.
Alkalmazási forgatókönyvek: A kétirányú üzemeltetést igénylő rendszerek, például a radar -átviteli/fogadó modulok (mind az átviteli jelek elosztására, mind a fogadó jelek kombinálására), az antenna -tömbök (jeleloszlás és kombináció), a rádiófrekvencia -teljesítmény kombinátorok stb.
Erő osztó
Tipikus szerkezetek: ellenállási hálózatok, egyszerű T-típusú átviteli vonalak stb. ., egyszerűbb struktúrával .
Alkalmazási forgatókönyvek: A forgatókönyvek, amelyek csak egyirányú eloszlást igényelnek, például a kábel TV-jelek elosztása több felhasználói terminálra, a jelforrások többcsatornás párhuzamos kimenete a rádiófrekvenciás tesztelés során, az alacsony teljesítményű eszközök jelválasztása stb.
