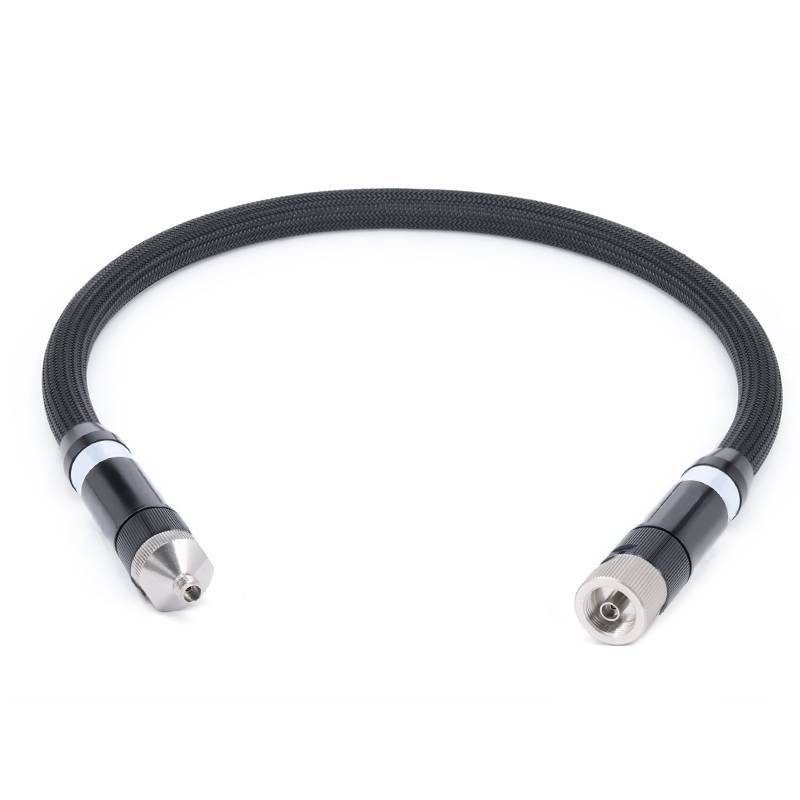

Miért gyakran drágák a Vector Network analizátor (VNA) tesztkábelei?



A vektorhálózat -elemző (VNA) tesztkábelek magas költségei szigorú teljesítményigényükből, speciális anyagokból, precíziós gyártási folyamatokból és szigorú minőség -ellenőrzésből fakadnak, többek között a . tényezők között, itt található a magas költségek kulcsfontosságú tényezőinek részletes elemzése:

1. Rendkívül nagy teljesítményű index követelmények

A VNA tesztkábelek magas frekvenciájú tartományokban működnek (jellemzően az MHz-től több száz GHz-ig), és rendkívül magas jel-integritást kell fenntartaniuk a paraméterek, például az S-Parameters, a beillesztési veszteség, a visszatérési veszteség és a. fázis stabilitásának pontos mérése érdekében.

A legfontosabb teljesítménykövetelmények a következők:

Alacsony beillesztési veszteség: Magas frekvenciájú sávokban (e . g .,> 18 GHz), még a kisebb ellenálló vagy dielektromos veszteségek is zavarhatják a mérési eredményeket . A kábeleknek alacsony ellenállású vezetők és alacsony élettartamú dielektrika használatát kell használniuk.

Magas hozamos veszteség (impedancia -illesztés): VNA measurements are extremely sensitive to signal reflections. Cables must maintain a precise characteristic impedance (usually 50Ω) with minimal variation across the entire length and frequency range. Any impedance mismatch will introduce errors, so the dimensional tolerances of conductors and dielectrics must reach the micrometer level (typically ±0.001 hüvelyk).

Fázisstabilitás: A kábelmozgás (például a hajlítás) vagy a hőmérsékleti változások által okozott fáziseltolódásoknak elhanyagolhatónak kell lenniük . ehhez a fázis stabilizálásához speciális tervek (például spirálisan sebes belső vezetők) szükségesek

Elektromágneses interferencia (EMI)/rádiófrekvenciás interferencia (RFI) árnyékolás: A külső interferencia és a jelszivárgás megakadályozása érdekében a kábelek többrétegű árnyékolást alkalmaznak (például rézzsinór + alumínium fólia + vezetőképes polimert), amely növeli az anyagokat és a munkaköltségeket .



2. speciális anyagok

A VNA-kábelekben használt anyagokat gondosan választják ki, hogy megfeleljenek a magas frekvenciájú teljesítmény és a stabilitási követelményeknek:

Karmester: Nagyszerű oxigénmentes réz vagy ezüstözött/aranyozott rézt használnak a bőrhatás veszteségeinek csökkentésére magas frekvenciákon . Aranyozás (költséges, de erősen korrózió-rezisztens) a csatlakozókhoz és a belső vezetőkhez .

Dielektrikumok: Alacsony veszteségű, nagyon stabil dielektrikumok, például a kibővített PTFE-hez szükségesek . Ezek az anyagok alacsony és stabil dielektromos állandóval (εR), amely megőrizheti az impedancia stabilitását a hőmérséklet és a frekvencia változásával, ám ezek drága és nehéz feldolgozni .}}}}}}}}}}}}}}

Bepárolás: Tartós, mégis rugalmas anyagokat (például fluoropolimerek, poliuretán vagy nylon zsinór) használnak a mechanikai feszültség (hajlítás, kopás) és a szélsőséges hőmérsékletek elleni küzdelemhez (-55 fok a+150 fok)



3. precíziós gyártási és folyamattervezés

A VNA kábelek tervezéséhez és előállításához mikrométerszintű pontosságot igényel:

Dimenziós toleranciák: A belső vezetők, a dielektrikumok és a külső pajzsok geometriáinak egységesnek kell lenniük az impedanciaváltozások elkerülése érdekében. . Például a belső és a külső vezetők koncentricitása (az excentricitás által okozott tükrözés megakadályozása érdekében) a mikrométer tartományon belül kell ellenőrizni.

Összetett struktúrák: Számos nagyfrekvenciás kábel alkalmazza a fejlett mintákat, például a fázisstabilitás és az alacsony sűrűségű PTFE struktúrákat a súly és veszteség csökkentése érdekében .

Nagy pontosságú kézi szerelvény: Az ultra-magas frekvenciájú kábelek (például a csatlakozók) kritikus elemei kézi összeszerelést és hibakeresést igényelhetnek a specifikációk teljesítéséhez, ami növeli a munkaköltségeket .



4. nagy teljesítményű csatlakozók

A csatlakozók a VNA kábelek kritikus részét képezik, és a rosszul teljesítő csatlakozók a mérési hibák fő forrása lehetnek . szükséges:

Pontossági megmunkálás: A csatlakozók (például az SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) magas fokú sárgaréz vagy berillium rézből (amely rugószerű tulajdonságai vannak), ± 0,0001 hüvelyknél szabályozott toleranciákkal vannak megmunkálva.

Bevonási kezelés: Arany vagy ródium bevonat (5–50 mikroinches vastag) biztosítja az alacsony érintkezési ellenállást, a korrózióállóságot és a megismételhető párzási teljesítményt (kritikus a kalibráláshoz) .

Tesztelés és ellenőrzés: Minden csatlakozót meg kell vizsgálni a feszültség álló hullámarányának (VSWR), a beillesztési veszteség és a mechanikai tartósság (több ezer beillesztési/extrakciós ciklus) szempontjából, amely növeli a termelési időt .



5. környezeti tartósság

A VNA kábeleknek ellenállniuk kell a laboratóriumi, gyári vagy helyszíni teszteléseknél:

Rugalmasság és robusztusság: Ellenállniuk kell az ismételt hajlításnak, csavarásnak és kopásnak a lebomlás nélkül a teljesítményben . Ez fokozott belső támogatási mintákat és tartós burkolatot igényel .

Hőmérsékleti és időjárási ellenállás: Az anyagoknak stabilnak kell maradniuk széles hőmérsékleti tartományban, nedves környezetben és vegyi anyagoknak való kitettség (például olajok és oldószerek)
