Szonda kalibrációs készletek: Részletes útmutató az előkészítéstől a karbantartásig

A szonda kalibrációs készletei kritikus eszközök a nagyfrekvenciás elektronikus tesztelésben (például RF, mikrohullámú sütő, milliméter-hullám és terahertz alkalmazások) . A teszt próbákkal, a kábelek és a csatlakozókkal (3} {3}) szisztematikus hibákat kiküszöbölik, amelyek az eszköz-értékesítők pontos méréseit tartalmazzák, az eszköz-értékesítők pontos méréseit. S-paraméterek és beillesztési veszteség . Az alábbiakban található egy átfogó útmutató, amely mindent lefed a készítéstől a karbantartásig .

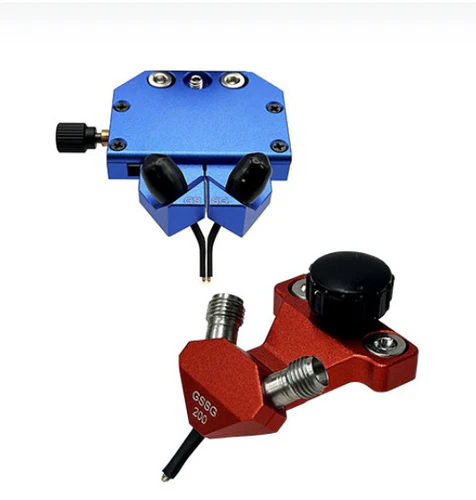

1. A szonda kalibrációs készletek szerepének megértése

A szonda kalibrációs készletei precíziós formázott szabványokból (E . G ., rövid, nyitott, betöltő, tükröződés és átviteli vonal szabványok) állnak, amelyek célja a szonda-alapú tesztrendszerek hibáinak jellemzésére és helyesbítésére.



Reflexiós hibák: Az impedancia -eltérések okozzák a szondákban, kábelekben vagy a . csatlakozókban.

Átviteli hibák: Csillapítás vagy fáziseltolódás a . jelúton

Kapcsolattartási hibák: Rossz elektromos érintkezés a szondák és a DUTS vagy a kalibrációs szabványok között .



Ezen ismert szabványok mérésével a tesztrendszerek (e . G ., a vektorhálózati elemzők, VNAS) kiszámítanak egy hibamodellt, amelyet azután a későbbi DUT mérések kijavítására használnak .

2. A pontos kalibrálás alapját fektetve

2.1 A tesztkörnyezet ellenőrzése

Hőmérséklet és páratartalom: Végezze el a kalibrálást stabil környezetben (általában 23 fok ± 2 fok 45–55% relatív páratartalommal) . A hőmérséklet -ingadozások anyagi bővítést vagy összehúzódást okoznak, megváltoztatva a szondák és a szabványok elektromos tulajdonságait .

Tisztaság: Dolgozzon egy pormentes területen . szennyeződések (por, olajok, fluxusmaradványok) a szonda-tippeken vagy a kalibrációs szabványok lebontják az elektromos érintkezési minőséget, és vezesse be a mérési zajt .

2.2 A berendezések ellenőrzése

Szonda.

Kábelek és csatlakozók: Ellenőrizze a koaxiális kábeleket, hogy vagy sérüljenek; Győződjön meg arról, hogy a csatlakozók tisztaak és megfelelően párosulnak, hogy megakadályozzák a jelveszteséget .

Kalibráló készletek: Ellenőrizze, hogy a szabványok sértetlenek -e (e . G ., nincs karcolás a terhelési felületeken, nincs hajlított csap a szabványokon keresztül) .

2.3 A rendszer beállítása

A VNA és a tesztrendszer bekapcsolása legalább 30 perccel a kalibrálás előtt, hogy az alkatrészek elérjék a termikus stabilitást .

Csatlakoztassa a szondákat a VNA-hoz kábelek útján, biztosítva a szoros (de nem túlzottan meghúzott) csatlakozásokat a jelszivárgás megakadályozása érdekében .

3. Válassza ki a megfelelő kalibrációs módszert

A szonda kalibrációs készletek több módszert támogatnak, amelyeket a frekvenciatartomány, a szonda típus (E . g ., GSG, SG) és a DUT geometria alapján választanak:



Módszer	Kulcsfontosságú előírások	Frekvenciatartomány	Ideális alkalmazások
Solt	Rövid, nyitott, terhelés,	DC - 18 GHz	Koaxiális szondák, síkszerkezetek (PCB)
TRL	Thru, Reflect, vonal	10 GHz - 110 GHz	Nagyfrekvenciás, nem koaxiális struktúrák (e . G ., hullámvezetők, mikroszálók)
Lrm	Vonal, tükrözés, egyezés	1 GHz - 40 GHz	Kiegyensúlyozott szondák, aszimmetrikus struktúrák

4. Részletes kalibrációs lépések

4.1 A rögzítő kalibrációs szabványok

Biztosítsa a kalibrációs készlet szubsztrátját (e . G ., alumínium -quartz) egy stabil munkapadhoz, és igazítsa azt a . szonda pozicionálóval.

4.2 A szondák helyesen történő elhelyezése

Használjon mikroszkópot a szonda tippeinek összehangolására a kalibrációs szabványok párnáival (E . G ., rövid párnák, nyitott párnák) .

Vigyen fel fényes, egyenletes nyomást, hogy biztosítsa a jó elektromos érintkezést a káros standardok vagy szondák nélkül . Túlzott nyomás deformálódik, míg a nem megfelelő nyomás szakaszos kapcsolatokat okoz .

4.3 A kalibrálás végrehajtása a VNA -n keresztül

Indítsa el a VNA kalibrációs szoftverét, és válassza ki a kiválasztott módszert (e . G ., olt) .}

Kövesse az egyes standardok mérésére szolgáló utasításokat:

Rövid: Elméletileg tökéletes rövid (0 ω) a reflexió jellemzésére a szonda hegyén .

Nyitott: Végtelen impedanciával rendelkező szerkezet (E . G ., légrés) a robbantási mezők mérésére .

Terhelés: 50 Ω terhelés a jelvesztés kalibrálásához .

Útközben: Közvetlen kapcsolat a szondapárok között az átviteli útvonalak kalibrálására .

A VNA kiszámítja a hibafogalmakat (e . g ., reflexió követés, átviteli követés, izolálás), és valós idejű korrekcióhoz tárolja őket. .

5. Általános hibák elkerülése

A környezeti tényezők elhanyagolása: Kalibrálás rosszul szellőztetett vagy magas hőmérsékleti környezetben termikus sodródást okoz .

Piszkos szabványok vagy szondák: A szennyező anyagok parazita ellenállóként/kondenzátorként működnek, torzítják az eredményeket .

Túlzott szondanyomás: Károsodási szonda tippek és standard párnák, amelyek állandó hibákhoz vezetnek .

Következtetés

A szonda-kalibrációs készletek megfelelő használata alapvető fontosságú a megbízható elektronikus teszteléshez . Szigorú előkészítési protokollok követésével, a megfelelő módszerek kiválasztásával, a pontos kalibrációs lépések végrehajtásával és a szabványok fenntartásával, a mérnökök biztosítják, hogy a méréseket pontosan tükrözzék a DUT jellemzőinek kritikájához.
