A különbségek egy PIN-dióda használata a feszültség vezérléséhez és a D-SUB 9- PIN interfész használatához az RF mechanikus kapcsoló vezérléséhez

Az RF mechanikus kapcsoló vezérlésére szolgáló d-sub 9- PIN interfész d-sub-e használata közötti különbségek az RF mechanikus kapcsolójának több szempontjából tükröződnek, ideértve a munka alapelveit, a teljesítménymutatókat és a. gyakorlati alkalmazásokat, itt egy részletes elemzés:



1. Munka alapelvek

PIN DIODE vezérlés:
A PIN -dióda egy félvezető eszköz, amelynek tűszerkezete . PIN -szerkezetű, modulálja az RF jelek átvitelét azáltal, hogy megváltoztatja a belső (i) réteg vezetőképességét egy DC torzítás feszültségén keresztül .

Előremeneti elfogultság: Csökkenti az I réteg ellenállását, lehetővé téve az RF jelek áthaladását minimális veszteséggel .

Fordított elfogultság: Bővíti a kimerülési régiót, blokkolja az RF jeleket .
Ez az elektronikus kapcsoló egy szilárdtestű eszköz, amely a nanosekundumokról a mikrosekundumokra történő váltási sebességet eléri a . feszültségszintektől függően

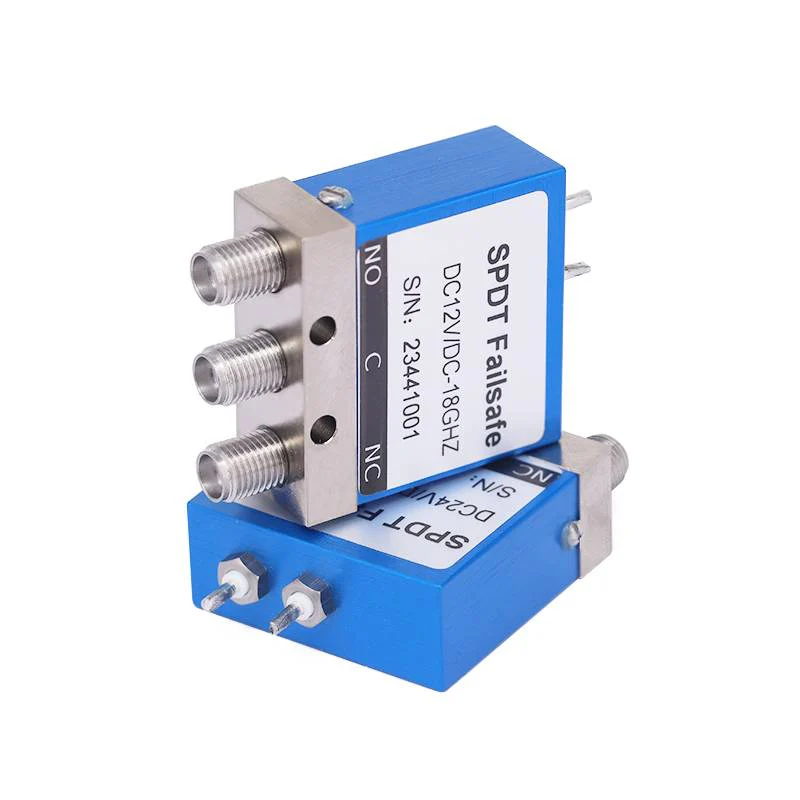

D-sub 9- PIN + mechanikus kapcsoló:
A D-Sub 9- PIN-felület (például a DE -9 csatlakozó) tipikusan továbbítja a digitális vezérlőjeleket (e . G ., TTL logika) az RF mechanikus kapcsolójának {.}}}}} -kikamráta meghajtására {6} mint relé vagy tranzisztor), hogy az alacsony teljesítményű logikai jeleket mechanikus mozgássá alakítsák .



2. teljesítménymutatók

Váltási sebesség
A PIN-diódák nanosekundumok váltási sebessége mikrosekundumokra, amelyek nagyfrekvenciás alkalmazásokhoz, például 5G és radarhoz alkalmasak;
A fizikai mozgás miatt a mechanikus kapcsolók milliszekundumos sebességgel működnek, és nem alkalmasak a gyors jelkapcsolásra .

Beillesztési veszteség és elszigeteltség

Pin -diódák: A beillesztési veszteség általában 0 . 5–2 dB az államban, a frekvenciától és az elfogultságtól függően . Az izoláció 20–60 dB fordított torzításban, de magas frekvenciákon csökken, de a pin-diódák nemlinearitása harmonikát generálhat, és gondoskodást igényel.

D-sub 9- PIN + mechanikus kapcsolók: A beillesztési veszteség rendkívül alacsony (0 . 1–1 . 5 dB) egy széles frekvenciasáv felett . Az izoláció kiváló (60–100 dB), amely kulcsfontosságú a nagy teljesítményű vagy érzékeny vevők számára. A tisztán mechanikai működés miatt nincs harmonikus torzulás.



3. Teljesítménykezelő kapacitás

A PIN-diódák akár kilowatt teljesítményt képesek kezelni az impulzusos alkalmazásokban (például radar), megfelelő hőkezeléssel, de folyamatos hullám (CW) teljesítményét az önmelegítés korlátozza a .
A mechanikus kapcsolók jól teljesítenek nagy teljesítményű, folyamatos hullámú forgatókönyvekben (például sugárzási adókkal), amelynek besorolású teljesítménye több tíz kilowatt-ig terjedő .



4. megbízhatóság és élettartam

Pin -diódák:
Nincs mozgó alkatrészük, több mint 10^9 műveletet érhetnek el, és erős rezgési ellenállásuk van .
Hajlamosak a termikus stresszre, és élettartamuk az üzemi ciklustól és a hűtési körülményektől függ .

Mechanikus kapcsolók:
Élettségük korlátozott (10^5–10^6 művelet) az érintkezési kopás miatt .
Érzékenyek a fizikai sokkokra és rezgésekre, ami csökkenti megbízhatóságukat durva környezetben .
