PCB csatlakozók
Az RF PCB-csatlakozók, amelyek a "rádiófrekvenciás nyomtatott áramköri csatlakozók" rövidítése, professzionális elektromos alkatrészek .. Ezek úgy tervezték, hogy megbízható kapcsolatot érjenek el a koaxiális kábelek és a nyomtatott áramköri táblák között (PCB-k). Ezek a csatlakozók kritikus szerepet játszanak a magas frequency jelátvitelben, és a sima adattartományt biztosítják a sima áramlási áramlást. forgatókönyvek .
Leírás
Termék Bevezetés
Az RF PCB-csatlakozók, amelyek a "rádiófrekvenciás nyomtatott áramköri csatlakozók" rövidítése, professzionális elektromos alkatrészek .. Ezek úgy tervezték, hogy megbízható kapcsolatot érjenek el a koaxiális kábelek és a nyomtatott áramköri táblák között (PCB-k). Ezek a csatlakozók kritikus szerepet játszanak a magas frequency jelátvitelben, és a sima adattartományt biztosítják a sima áramlási áramlást. forgatókönyvek .
Az RF PCB -csatlakozókat általában 50 vagy 75 ohm jellegzetes impedanciájával tervezték . Ez a pontos impedancia -illesztés rendkívül fontos, mivel összhangban áll az átviteli vezetékek impedanciájához . A nem megfelelő impedancia, ezeknek a csatlakoztatóknak a nagymértékben történő fogantyúkhoz vezethetők, amelyek a fogantyúkhoz képestek, és a fogantyúkhoz hasonlóan a fogantyúkhoz vezetnek. A . jelek egyes modellek képesek 110 GHz -ig vagy még magasabb frekvenciákon működni.
Termékteststílus
A Flexirf -knek a PCB -csatlakozók számára a PCB -csatlakozók számára sokféle porttípus található, a . általánosan használt SMA, 2 . 92 mm, SSMC, SMB, MMCX, MCX, SMP és SSMP . A megfelelő csatlakozót választhatjuk ki a működési frekvencia és a telepítési forgatókönyvek alapján.

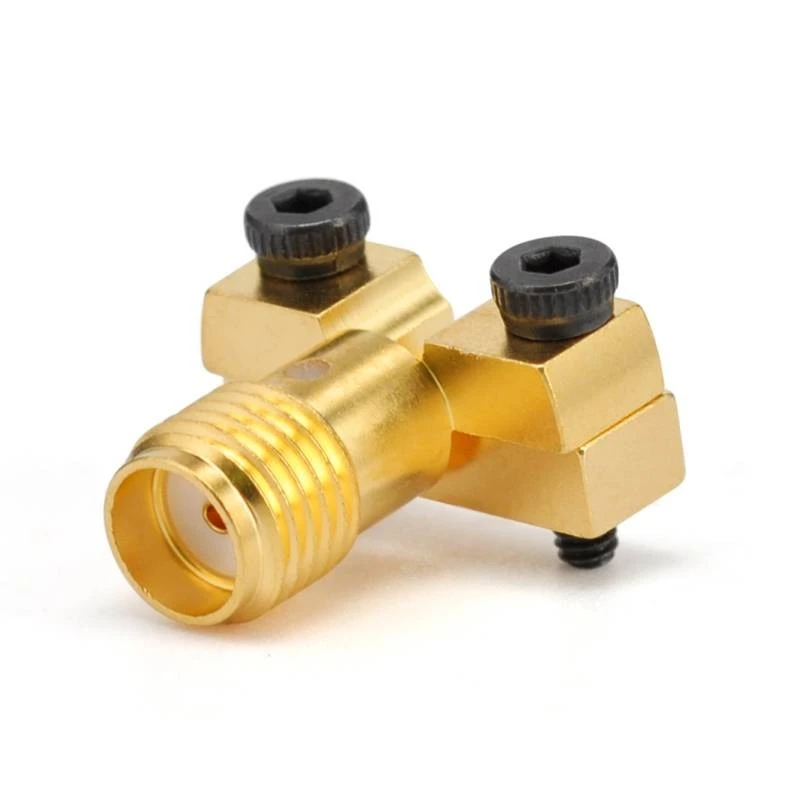

Különböző szerelési stílusokban érkeznek, beleértve a lyukak rögzítését, a felületi szerelvényt és az él rögzítését . Ez lehetővé teszi a könnyű integrációt a különféle PCB -elrendezésekbe . Például a felszíni RF -csatlakozók gyakran előnyben részesítik a kompakt elektronikus eszközökben, ahol a hely korlátozott, mivel a helyek közvetlenül elfordíthatók,}}}}}}}}}}}}}}
Termék alkalmazás
RF PCB Connectors are extensively used in mobile base stations, where they ensure the efcient transmission of high - frequency signals between the antenna and the PCB. In medical equipment such as MRI (Magnetic Resonance Imaging) machines and wireless patient monitoring devices, RF PCB Connectors are used to transmit high - frequency signals accurately. In the automotive industry, RF PCB Connectors olyan alkalmazásokban használják, mint az autóipari radarrendszerek olyan funkciókhoz, mint az adaptív sebességtartó automatika .
Beszerzési GYIK
Termék specifikációs adatok
|
Konfiguráció |
|
|
Csatlakozótípus |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo |
|
Csatlakozó impedancia |
50 ohm |
|
Csatlakozó polaritás |
Standard |
|
Csatlakozó rögzítő módszer |
Egyenes/ 2 lyuk karima/ 4 lyuk karima |
|
Ragasztási módszer |
Érintkezés |
|
Anyagi információk |
|
|
Központi kapcsolattartó |
Kocka aranyozott |
|
Külső érintkezés |
Sárgaréz aranyozott |
|
Test |
Sárgaréz aranyozott és rozsdamentes acél |
|
Dielektromos |
PEI/PTFE |
|
Környezeti adatok |
|
|
Hőmérsékleti tartomány |
-55 fok +165 fok |
|
2011/65/EU (ROHS) |
Megfelelő |
Terméktípus

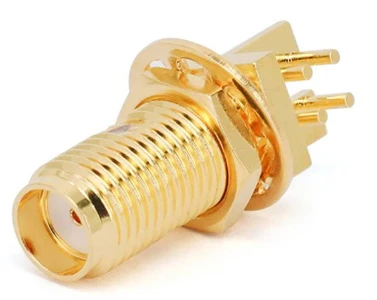

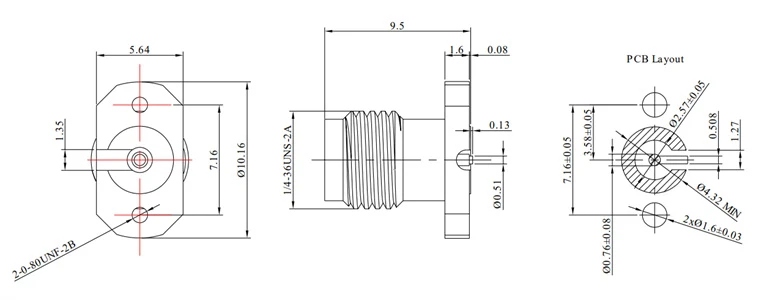

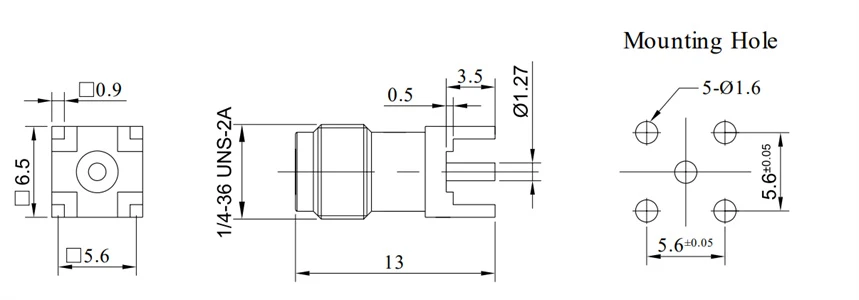

| SMA PCB csatlakozók | |||||
 |
 |
||||
|

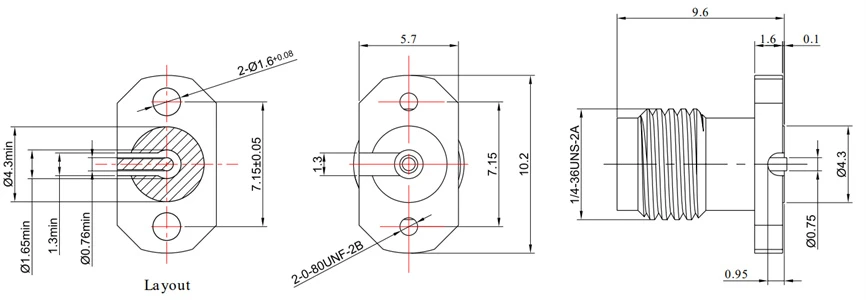

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

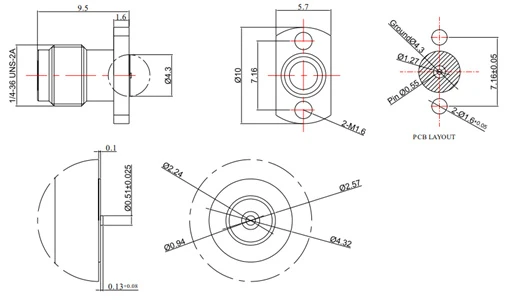

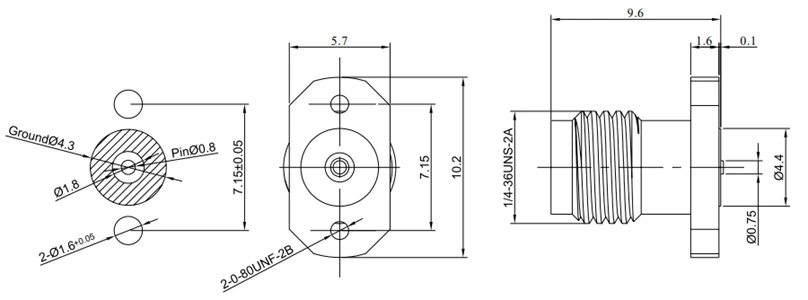

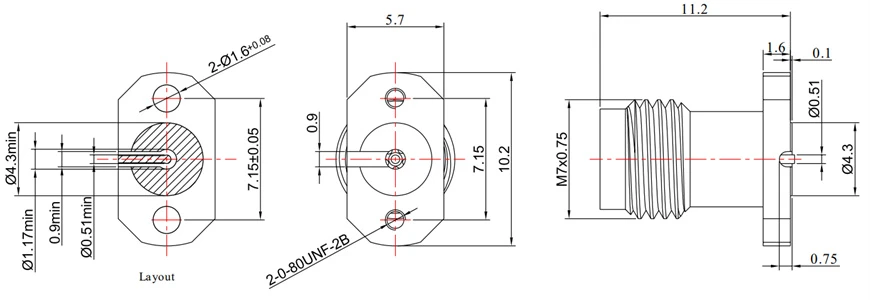

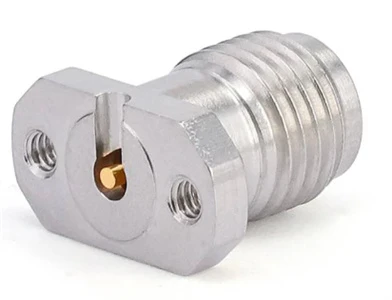

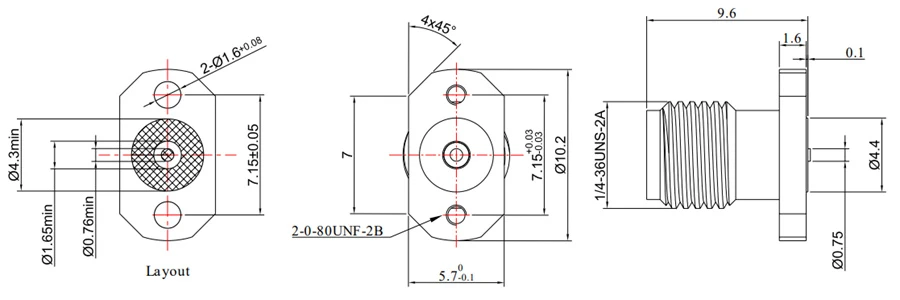

FR 2- SMA-KFD 216-4 |
DC - 26.5 GHz |
1.20 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

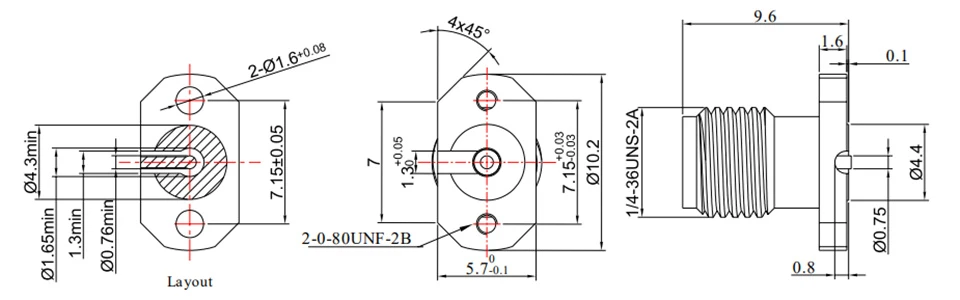

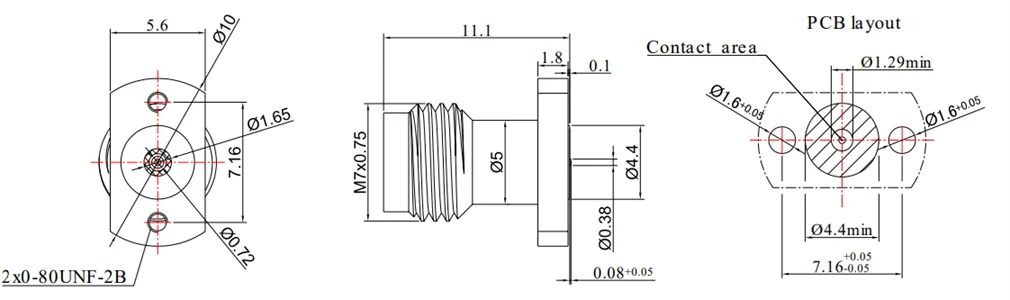

FR 2- SMA-KFD216 |
DC - 26.5 GHz |
1.20 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

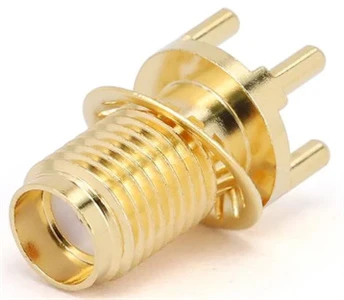

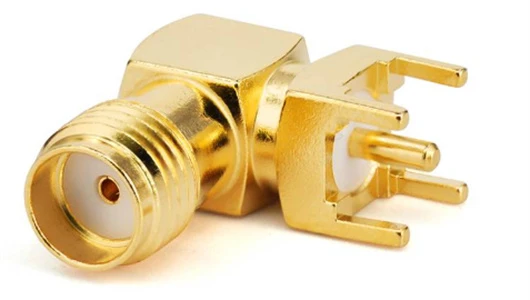

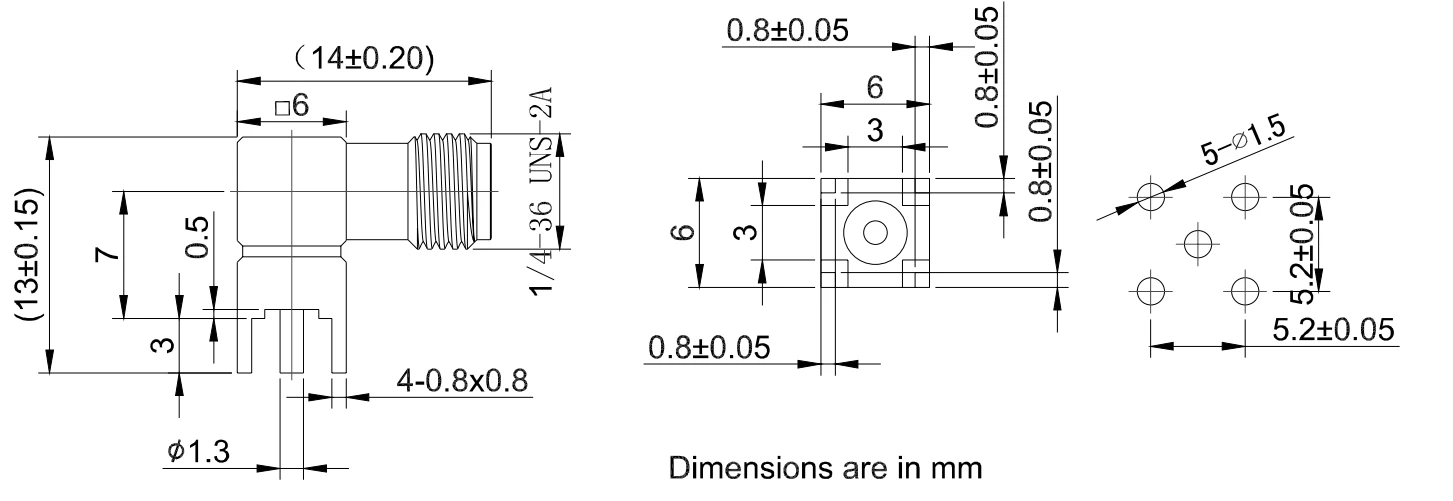

FR 2- SMA-KHD 104-1 |
DC - 12.4 GHz |
1.20 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
SMA PCB csatlakozók |
|||||
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

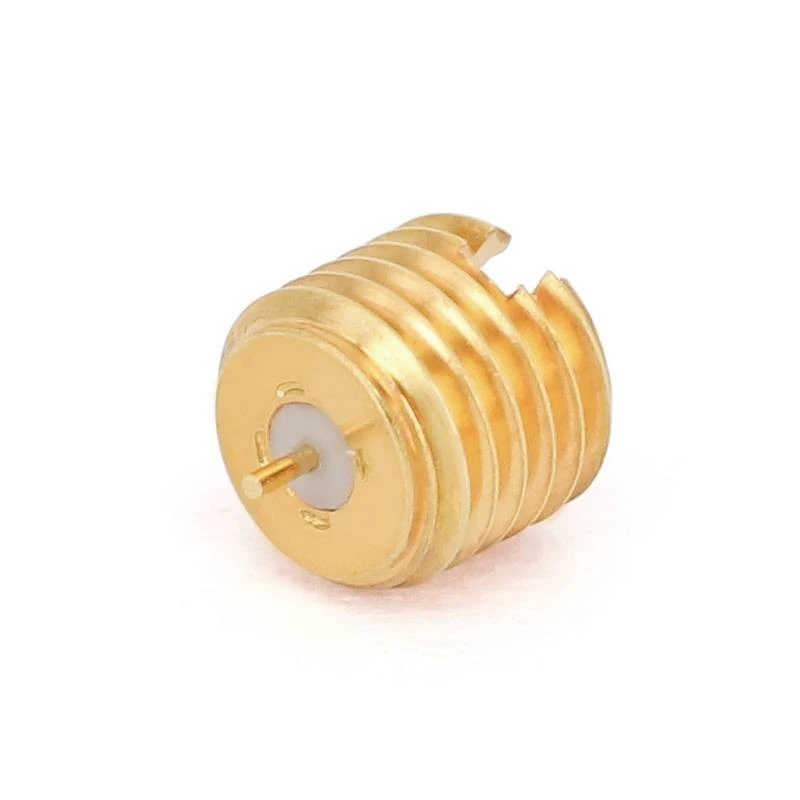

Fr 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
|
||||
|

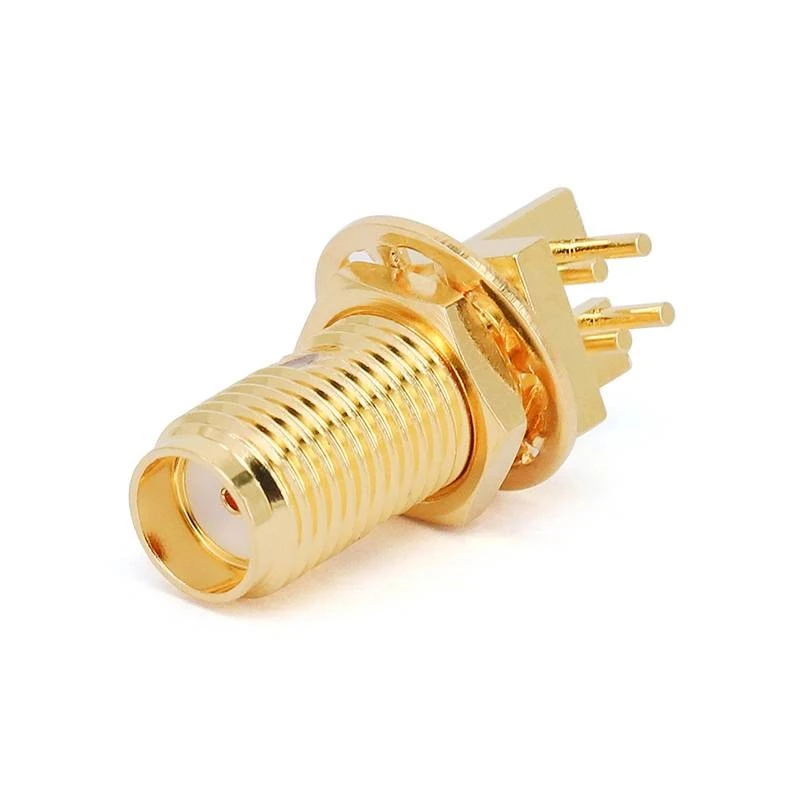

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

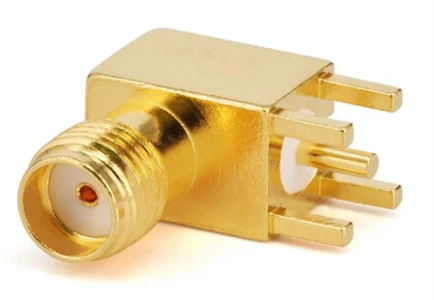

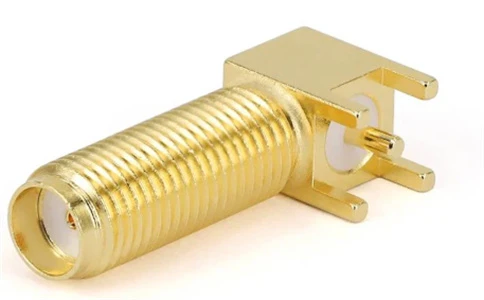

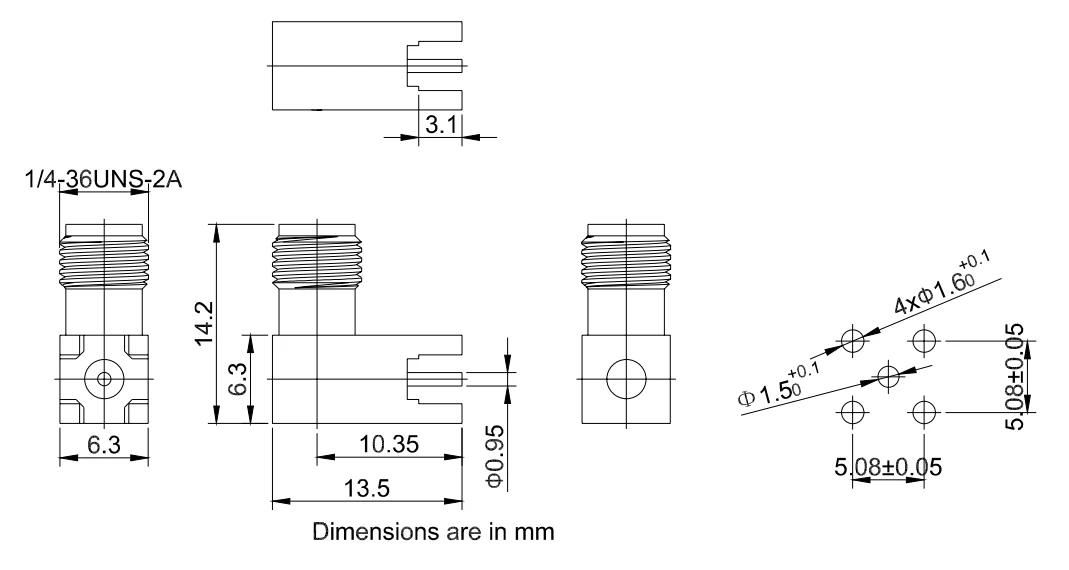

FR 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
SMA PCB csatlakozók |
|||||
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
FR 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
FR 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
FR 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|

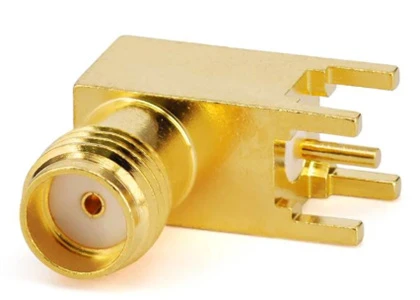

SMA PCB csatlakozók |
|||||
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

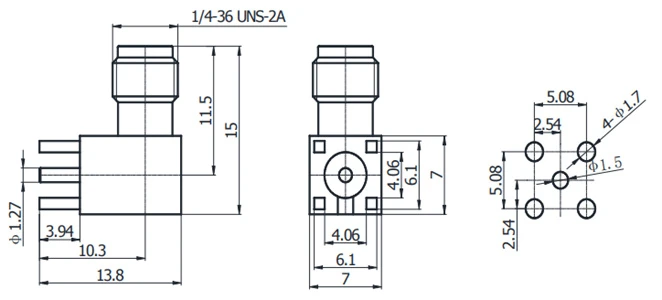

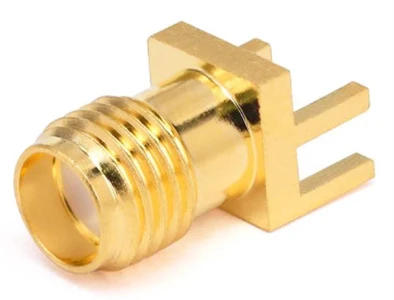

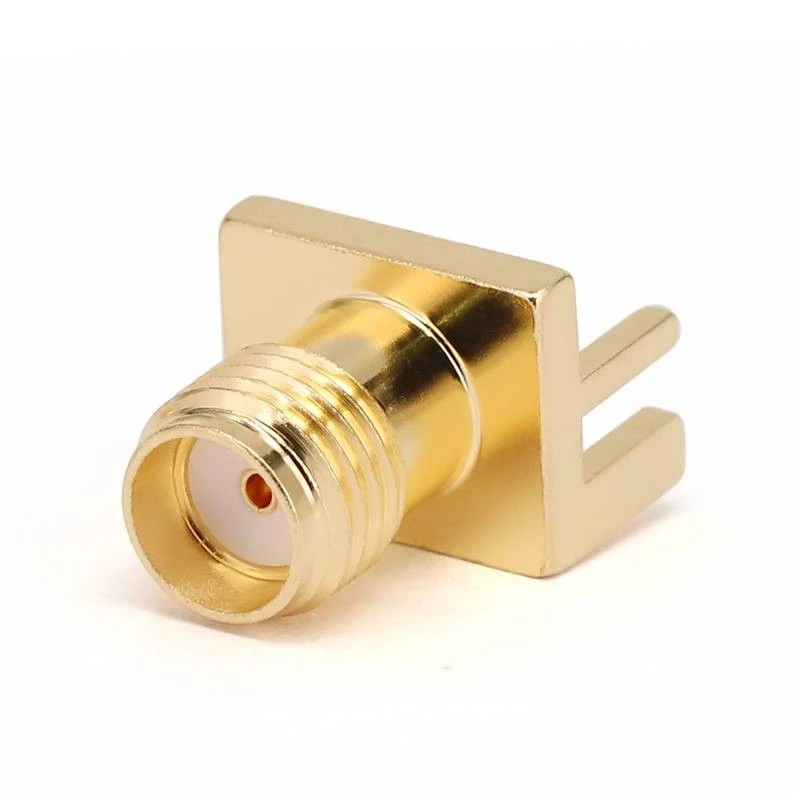

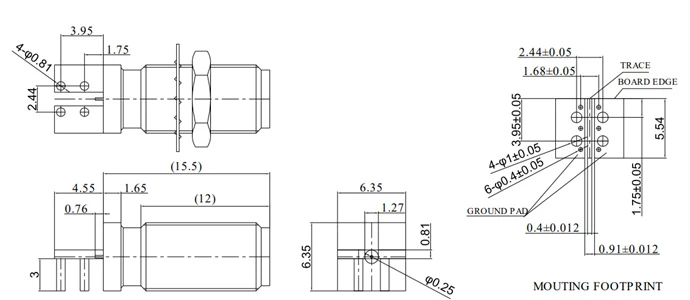

FR 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Vízszintes patron forrasztás |
Sárgaréz aranyozott |
Na |
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
FR 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

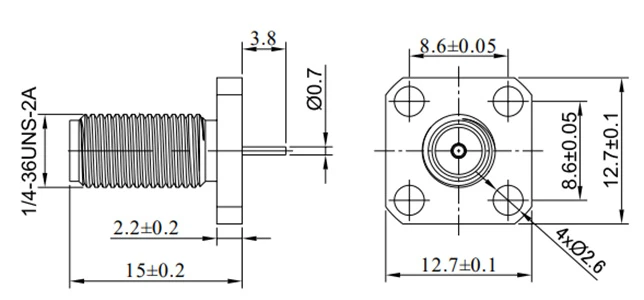

Fr 2- SMA-kyfd0101 |
DC - 6 GHz |
1.25 |
Csavarrögzítés |
Sárgaréz aranyozott |
Na |
|
SMA PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

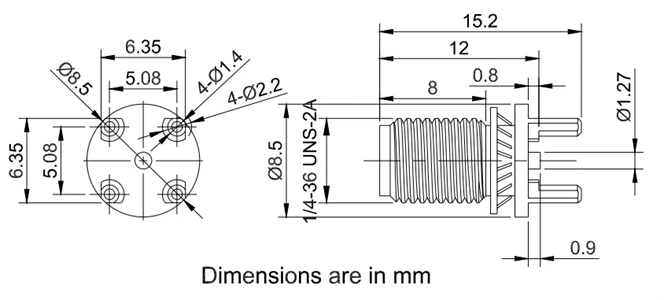

Fr 2- SMA-kyhd321 |
DC - 26.5 GHz |
1.30 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2- Sma-khd |
DC - 6 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|

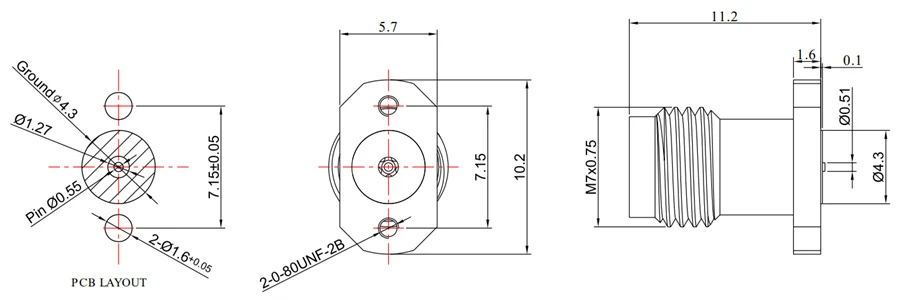

2,92 mm -es PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

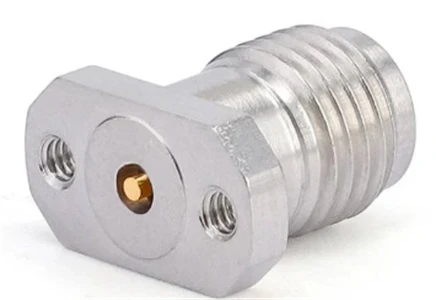

Fr 2-2.92- KFD216 |
DC - 40 GHz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

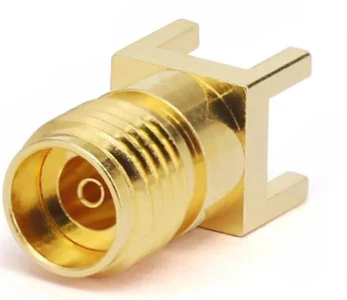

Fr 2-2.92- KHD100 |
DC - 40 GHz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
3,5 mm -es PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-3.5- KFD216 |
DC - 26.5 GHz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|
2,4 mm -es PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

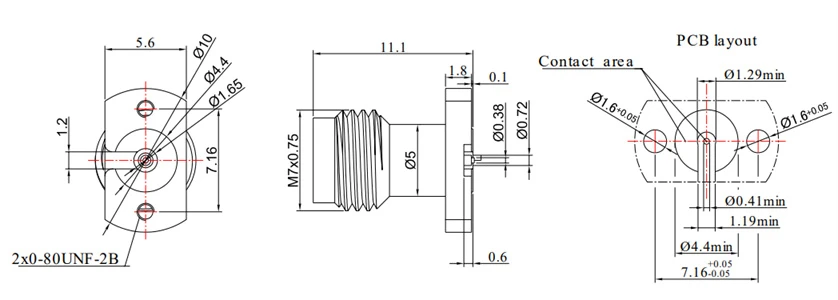

Fr 2-2.4- KFD216 |
Dc - 50 Hz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 Hz |
1.25 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|
1,85 mm -es PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-1.85- KFD216 |
Dc - 67 Hz |
1.30 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 Hz |
1.30 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|

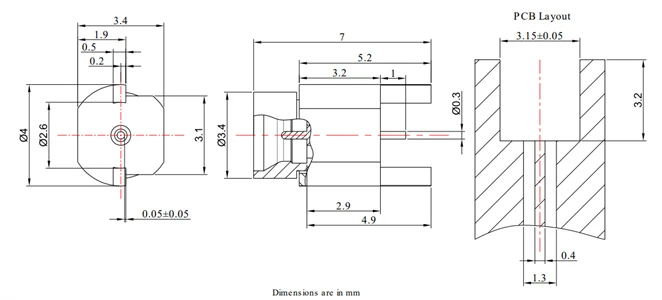

GPO (SMP) NYÁK -csatlakozók |
|||||
|
|
 |
||||
|

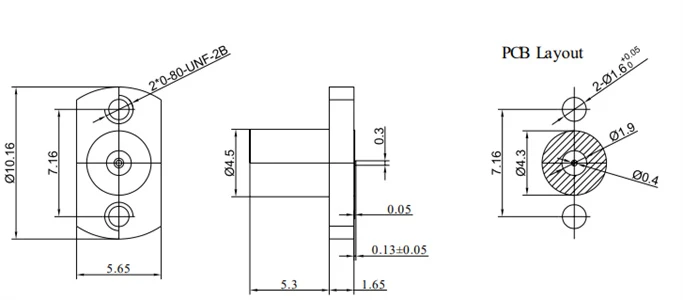

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

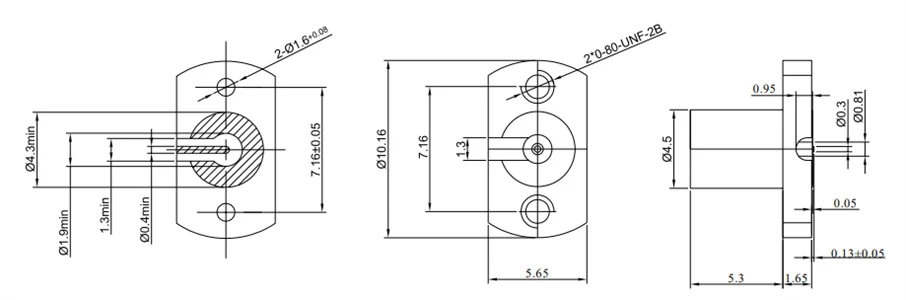

FR 2- GPO-JFD216 |
DC - 40 GHz |
1.50 |
Csavarrögzítés |
Rozsdamentes acél |
Felszíni jel |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Csavarrögzítés |
Rozsdamentes acél |
Közép- és alsó jelek |
|
|
 |
||||
|

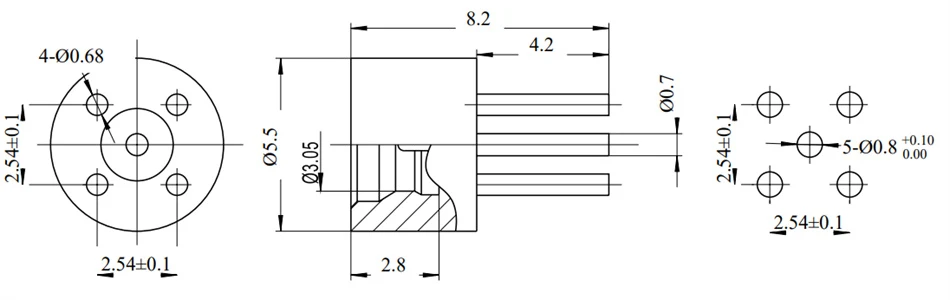

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

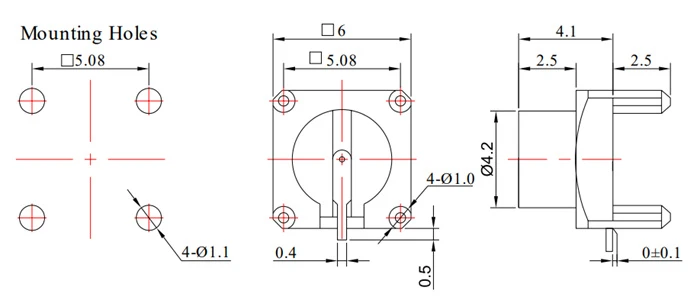

FR 2- GPO-KHD |
Dc - 18 Hz |
1.25 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
GPO (SMP) NYÁK -csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|

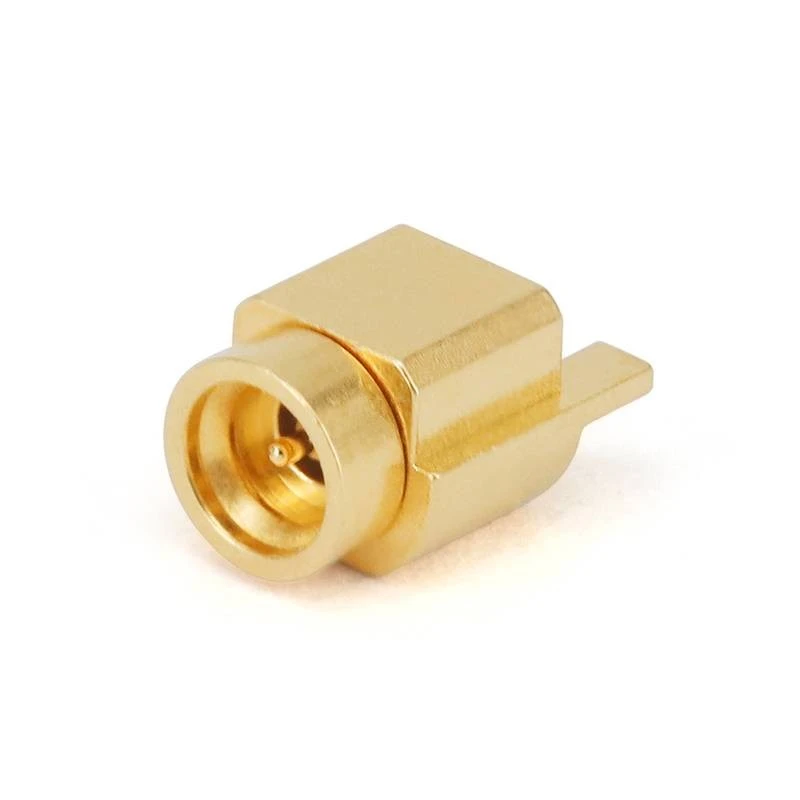

Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Tölténytermelés |
Sárgaréz aranyozott |
Korlátozott tartó |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Csavarrögzítés |
Sárgaréz aranyozott |
Teljes fogva tartás |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Kazetta és felületi forrasztás |
Sárgaréz aranyozott |
Teljes fogva tartás |
|
GPO (SMP) NYÁK -csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Kazetta és felületi forrasztás |
Sárgaréz aranyozott |
Korlátozott tartó |
|
|
|
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Kazetta és felületi forrasztás |
Sárgaréz aranyozott |
Sima |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Tölténytermelés |
Sárgaréz aranyozott |
Sima |
|
GPPO (MINI-SMP) PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|

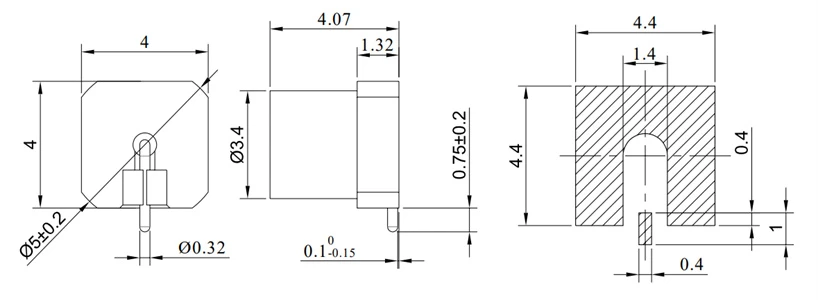

FR 2- GPPO-JHD 1- S |
DC - 65 GHz |
1.57@40G |
Felszíni forrasztás |
Sárgaréz aranyozott |
Sima |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- GPPo-jhd1 |
DC - 65 GHz |
1.57@40G |
Felszíni forrasztás |
Sárgaréz aranyozott |
Teljes fogva tartás |
|
|
 |
||||
|

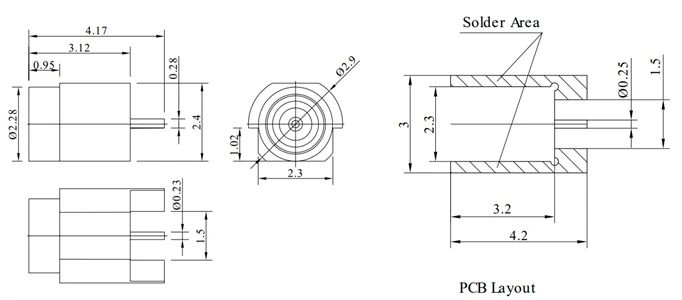

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- GPPo-jhd20r |
DC - 40 GHz |
1.25 |
Vízszintes felületi forrasztás |
Sárgaréz aranyozott |
Sima |
|

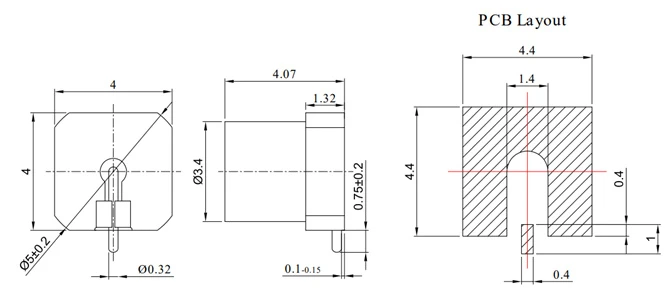

GPPO (MINI-SMP) és G3PO (SMPS) PCB-csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
FR 2- GPPo-jhd-S |
DC - 40 GHz |
1.50 |
Tölténytermelés |
Sárgaréz aranyozott |
Sima |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Felület típusú felület |
|
Fr 2- G3Po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Vízszintes felületi forrasztás |
Sárgaréz aranyozott |
Sima |
|

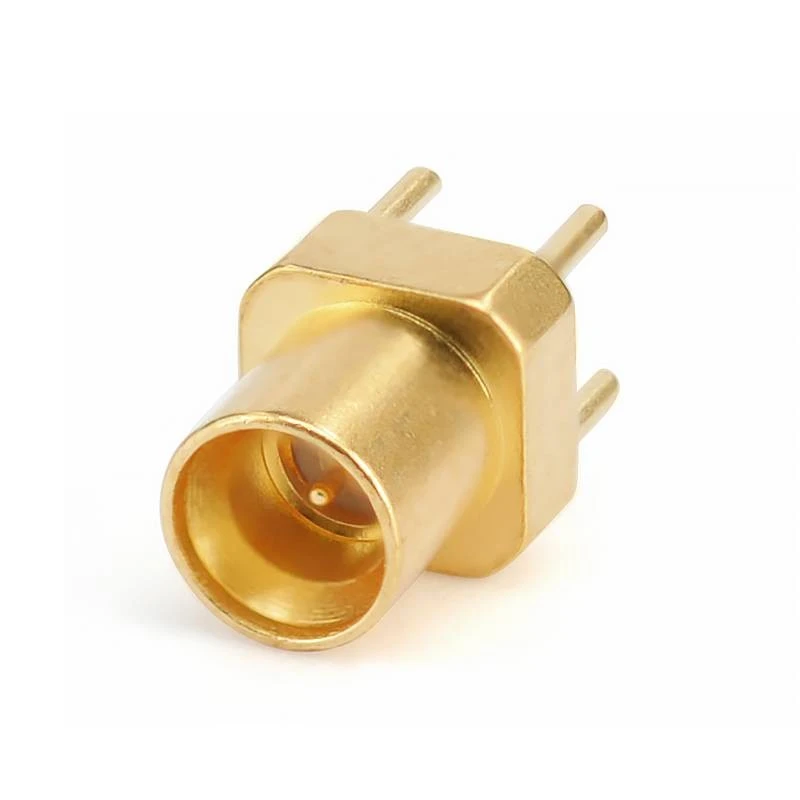

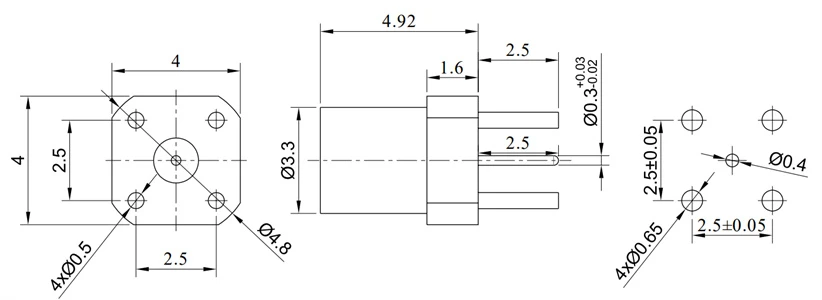

SSMC PCB csatlakozók |
|||||
|
|
 |
||||
|

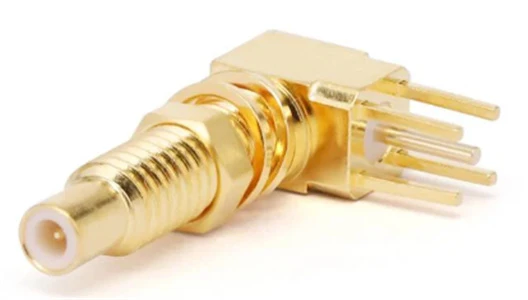

Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
FR 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

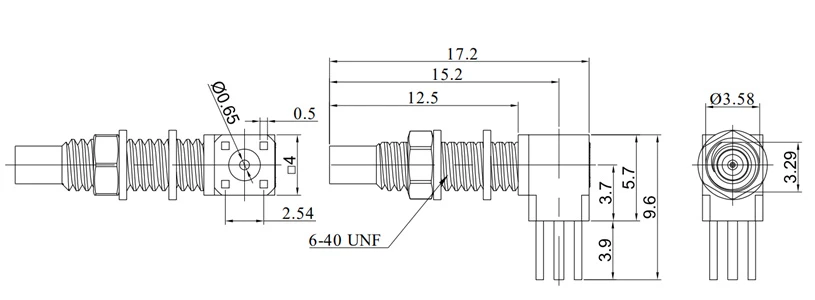

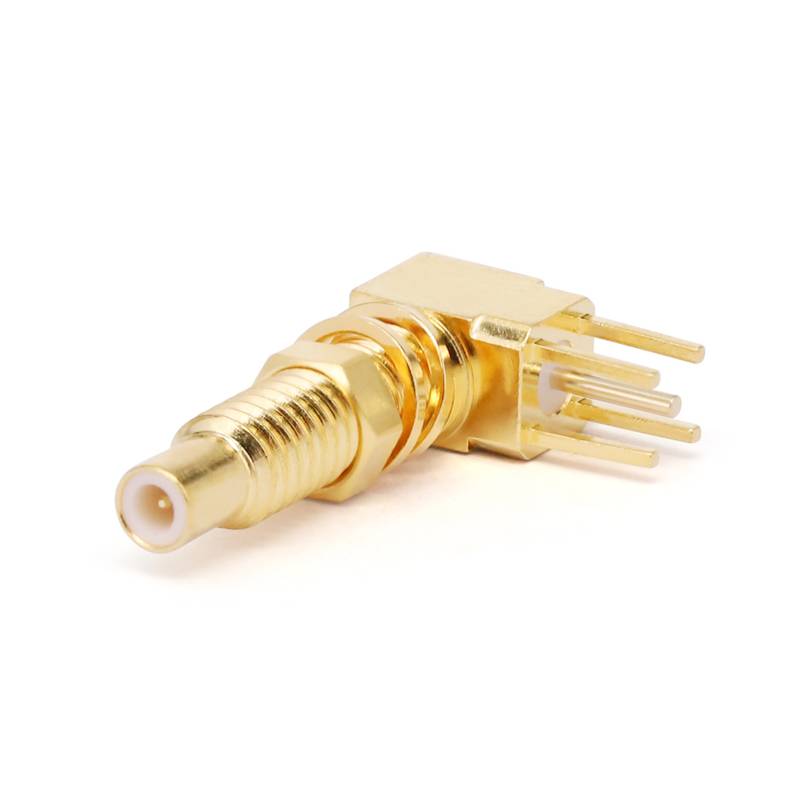

Fr 2- SSMC-jywhd5 |
DC - 6 GHz |
1.35 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

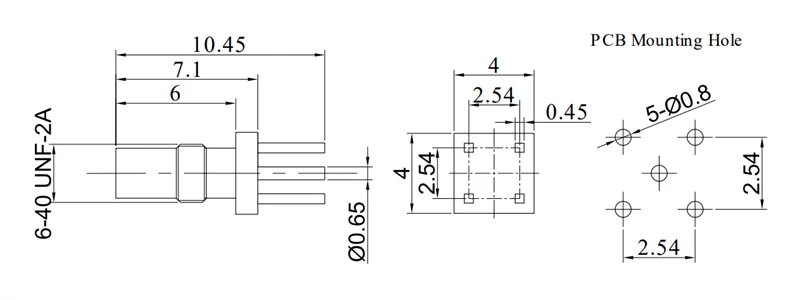

FR 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Tölténytermelés |
Sárgaréz aranyozott |
Sima |
|

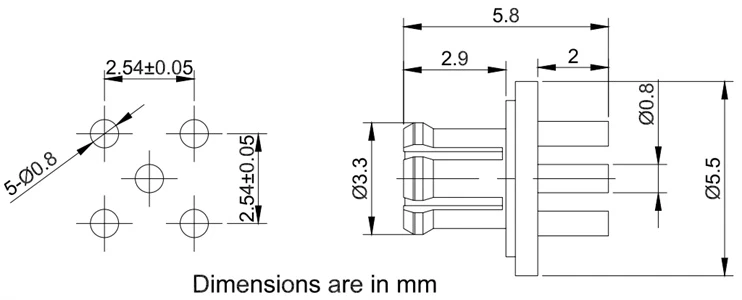

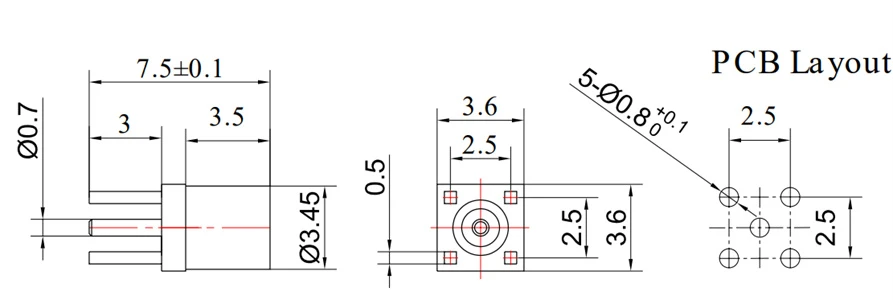

MMCX & MCX PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

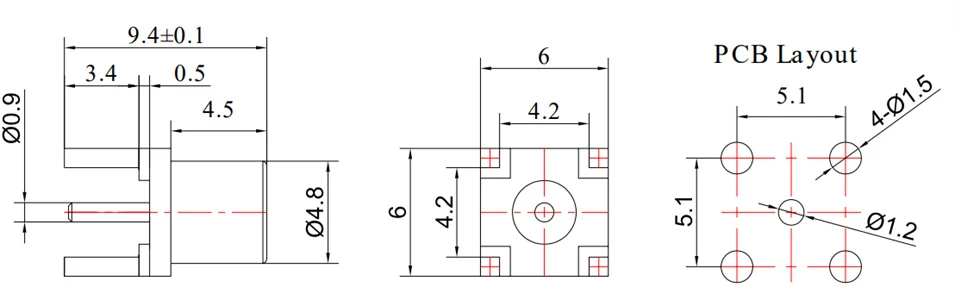

FR 2- MCX-KHD101E |
DC - 6 GHz |
1.30 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2- MCX-kyd1e |
DC - 6 GHz |
1.20 |
Válaszfal -tartó |
Sárgaréz aranyozott |
Na |
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|

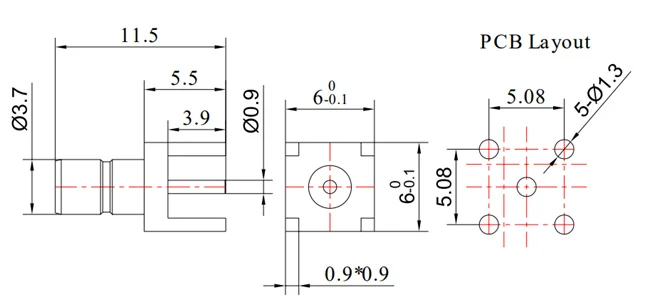

SMB PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|

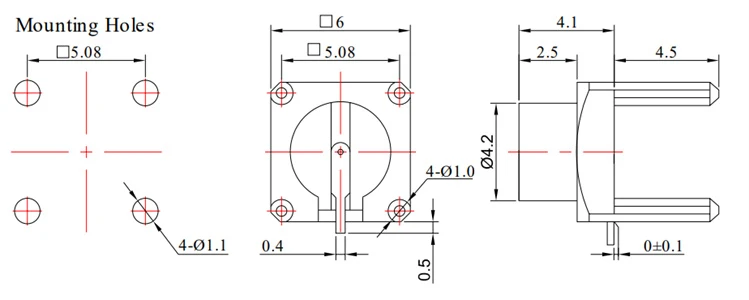

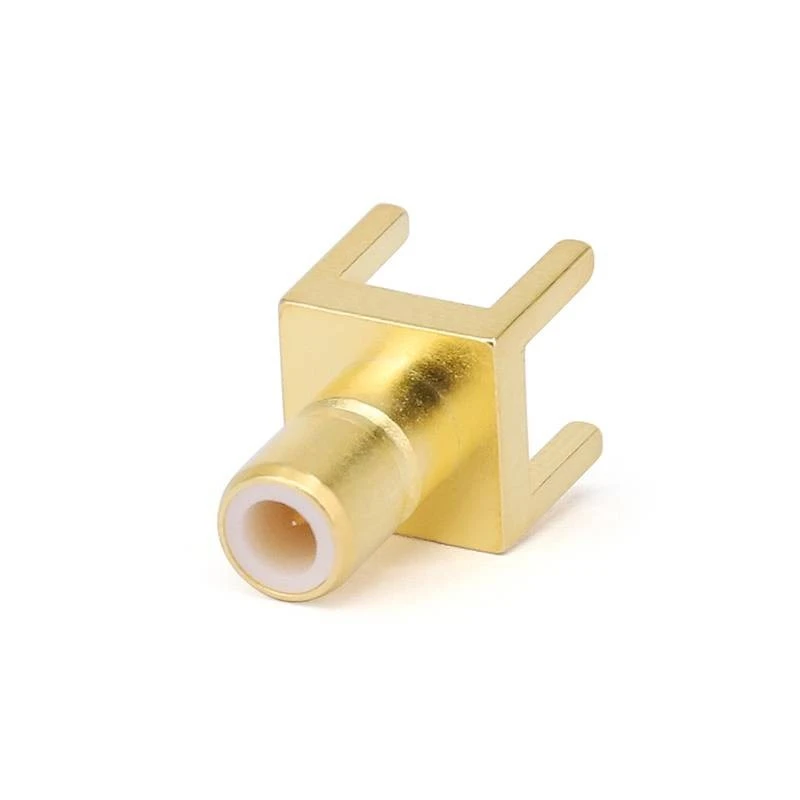

FR 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Tölténytermelés |
Sárgaréz aranyozott |
Na |
|
BNC PCB csatlakozók |
|||||
|
|
 |
||||
|
Sku |
Frekvencia |
VSWR |
Telepítés |
Anyag |
Jelző üzemmód |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Válaszfal -tartó |
Sárgaréz Ni |
Na |
