Csatlakozó csatlakozók

Ez a terminálcsatlakozók kiemelkedő teljesítményt nyújtanak. Hatékonyan továbbítja a jeleket az ultra széles RF frekvenciasávon a DC ~ 110 GHz -ről, a jel integritását nagymértékben megóvva, és jelentősen csökkenti a jelcsillapítást és a reflexiót. Kiváló rezgés- és ütési ellenállással rendelkezik, lehetővé téve a komplex és kemény környezetek könnyedén történő kezelését. Ezenkívül számos beillesztést és eltávolítást képes ellenállni, biztosítva a nagy megbízhatósági kapcsolatokat.

Kitűnő a karbantartás kényelme érdekében, lehetővé téve az egyszerű cserét, valamint az egyszerű szétszerelést és a javítást. Az általánosan használt 50 ohmos impedanciával alacsony beillesztési veszteséggel rendelkezik, ami hatékonyan minimalizálja a jel energiaveszteségét. Különböző porttípusok tartományát kínálja, beleértve az SMA, 2,92 mm, 2,4 mm, GPO (SMP), GPPO (MINI-SMP) stb.

A terminálcsatlakozók elsősorban egyenesen átmenő kialakításúak. Ennek ellenére ezeknek a csatlakozóknak egy részhalmaza 90 fokos szögletes konfigurációval rendelkezik, amely rugalmasságot kínál a különféle telepítési követelmények teljesítésére.

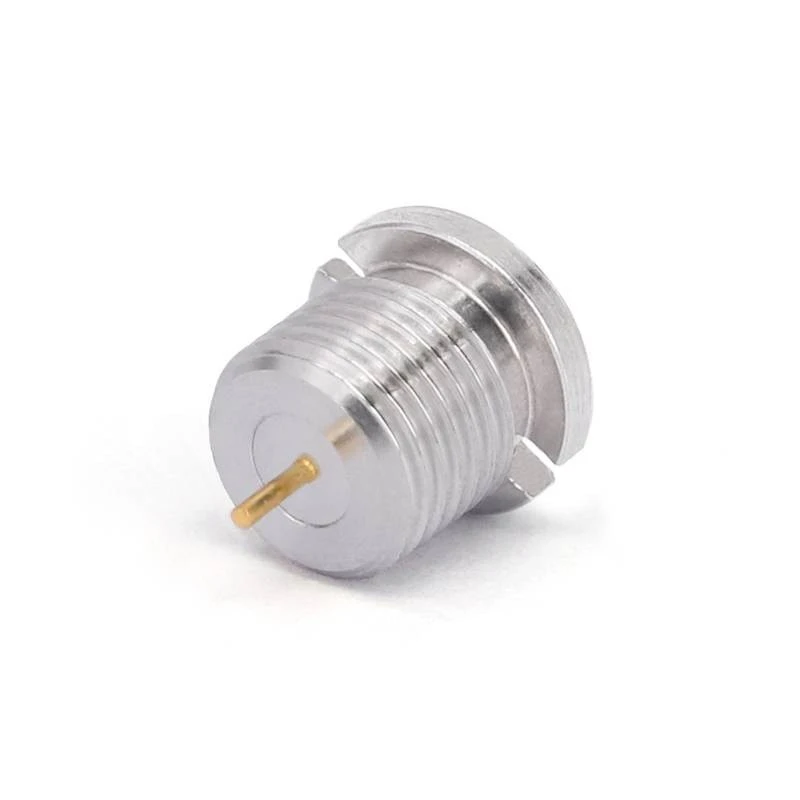

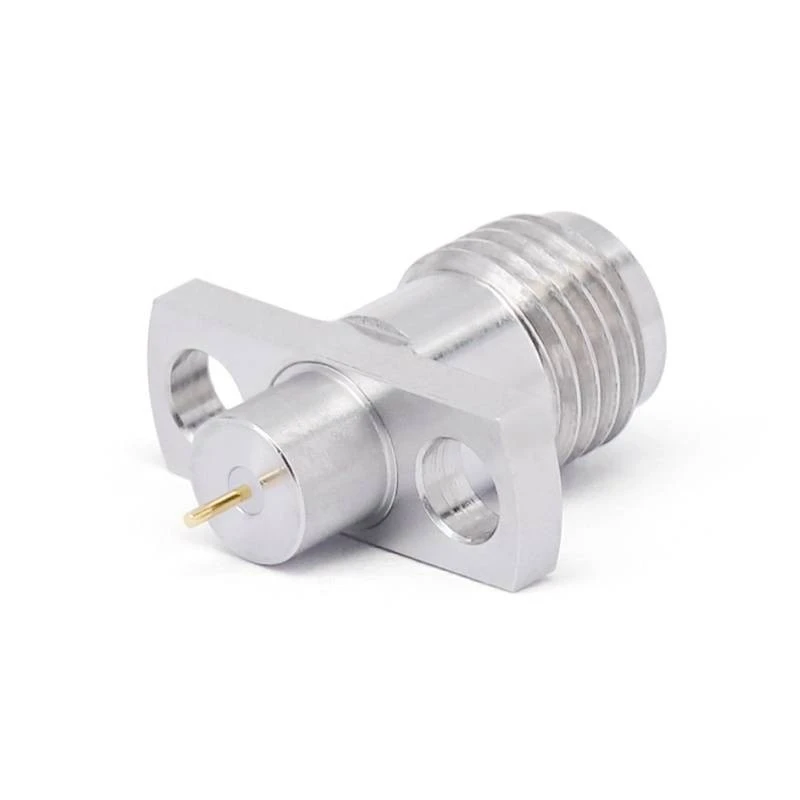

A telepítés szempontjából különféle lehetőségek állnak rendelkezésre. A rögzítő karimák tartalmazzák a 4 - lyukat és a 2 - lyukkonfigurációkat, lehetővé téve a biztonságos rögzítést a különböző beállításokban. Ezenkívül a külső - menetes interfészekkel rendelkező terminálcsatlakozók megbízható kapcsolatokat és egyszerű telepítést biztosítanak.

A házakkal vagy üregekkel való interfészről a terminálcsatlakozók három különálló átmeneti módszert támogatnak. A levegő - dielektromos fal - penetrációs módszer biztosítja a jelátvitelt minimális interferencia mellett. A szigetelő - dielektromos fal - penetrációs opció fokozott elektromos elszigeteltséget kínál, amely alkalmas szigorú szigetelést igénylő alkalmazásokra. A fém - dielektromos fal - penetrációs módszer kiváló árnyékolást és mechanikai robusztust biztosít, ideális a nagy teljesítményhez és a rengeteg környezethez.

Kiemelkedő teljesítményükkel ezeket a terminálcsatlakozókat széles körben használják a kommunikációs infrastruktúra területén, és alapvető állomások, műholdas kommunikációs berendezések és vezeték nélküli helyi hálózati (WLAN) rendszerek nélkülözhetetlen kulcselemei. A különféle eszközök adó -vevő rendszereiben hatékonyan megfelelhetnek az RF komponensek, például az antennák és a különféle adó -vevő modulokhoz, biztosítva az RF jelek pontos bemenetét és kimenetét, és hozzájárulva a teljes kommunikációs kapcsolat stabil és hatékony működéséhez.

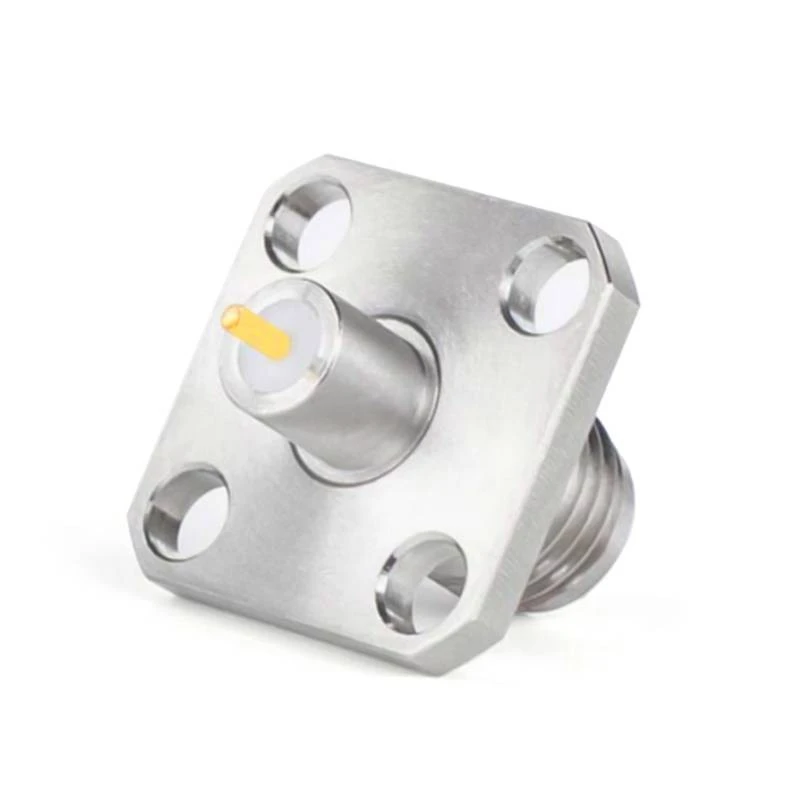

SMA terminál csatlakozók
Sku	Frekvencia	Lök	D	VSWR	Telepítés

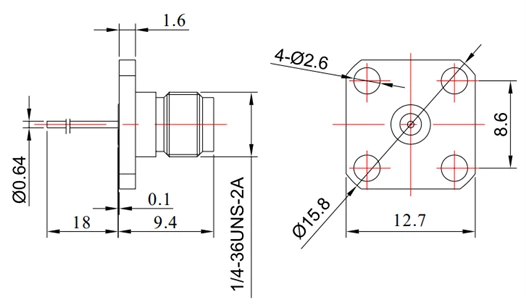

Fr 2- SMA-KFD0110	Dc - 26. 5 GHz	18 mm	0. 64mm	1.15	Csavaros reteszelés

Sku	Frekvencia	Lök	D	Vegye fel a kapcsolatot D	VSWR	Telepítés
FR 2- SMA-KFD0101	Dc - 26. 5 GHz	2 mm	0. 8mm	4 mm -es	1.15	Csavaros reteszelés
Sku	Frekvencia	Lök	D	Dielektromos D	VSWR	Telepítés
FR 2- SMA-KFD0405A	Dc - 26. 5 GHz	1,3 mm	0. 4mm	3,2 mm	1.15	Csavaros reteszelés

SMA terminál csatlakozók
Sku	Frekvencia	Lök	D	VSWR	Telepítés
FR 2- SMA-KFD0702	Dc - 26. 5 GHz	2 mm	0. 38mm	1.15	Csavaros reteszelés

2,92 mm -es terminál csatlakozók

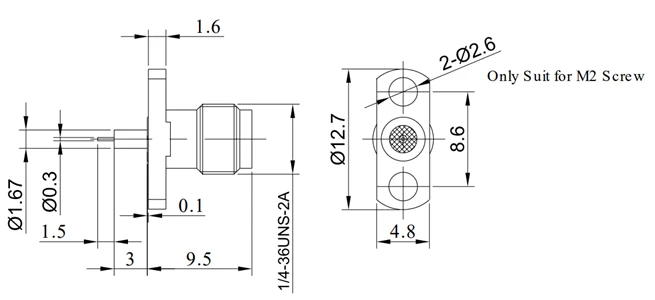

Sku	Frekvencia	Lök	D	Dielektromos D	VSWR	Telepítés
Fr 2-2. 92- KFD0705	Dc - 26. 5 GHz	1,5 mm	0. 30 mm	1,67 mm	1.15	Csavaros reteszelés
Sku	Frekvencia	Lök	D	Vegye fel a kapcsolatot D	VSWR	Telepítés
Fr 2-2. 92- KFD0402	Dc - 26. 5 GHz	1,5 mm	0. 3mm	4 mm -es	1.15	Csavaros reteszelés
Sku	Frekvencia	Lök	D	Dielektromos D	VSWR	Telepítés
Fr 2-2. 92- KFD0405	Dc - 26. 5 GHz	1,5 mm	0. 3mm	1,67 mm	1.15	Csavaros reteszelés

GPO (SMP) és GPPO (MINI-SMP) terminálcsatlakozók
Sku	Frekvencia	Lök	D	Vegye fel a kapcsolatot D	VSWR	Telepítés
FR 2- GPPO (M) -JD 1- f	DC - 65 GHz	1,8 mm	0. 30 mm	2,18 mm	1.32@18GHz	Forrasztás
Sku	Frekvencia	Lök	D	Csavar	VSWR	Telepítés

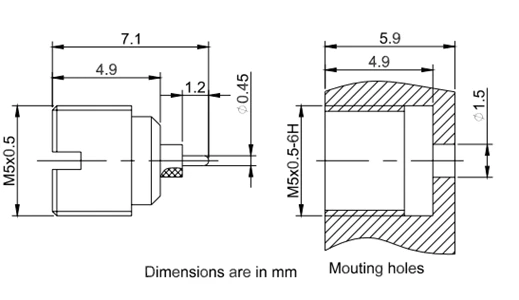

FR 2- GPO-JYD12G	Dc - 26. 5 GHz	1,2 mm	0. 45mm	M5*0.5	1.40	Csavarmenet
Sku	Frekvencia	Lök	D	Csavar	VSWR	Telepítés
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 mm	0. 3mm	M4*0.5_6g	1.22	Csavarmenet

GPO (SMP) terminál csatlakozók
Sku	Frekvencia	Lök	D	Csavar	VSWR	Telepítés
Fr 2- gpo-jyd26ag-l	Dc - 26. 5 GHz	2 mm	0. 45mm	M5*0.5	1.40	Csavarmenet
Sku	Frekvencia	Lök	D	Csavar	VSWR	Telepítés
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 mm	0. 7mm	M5*0.5	1.43	Csavarmenet
