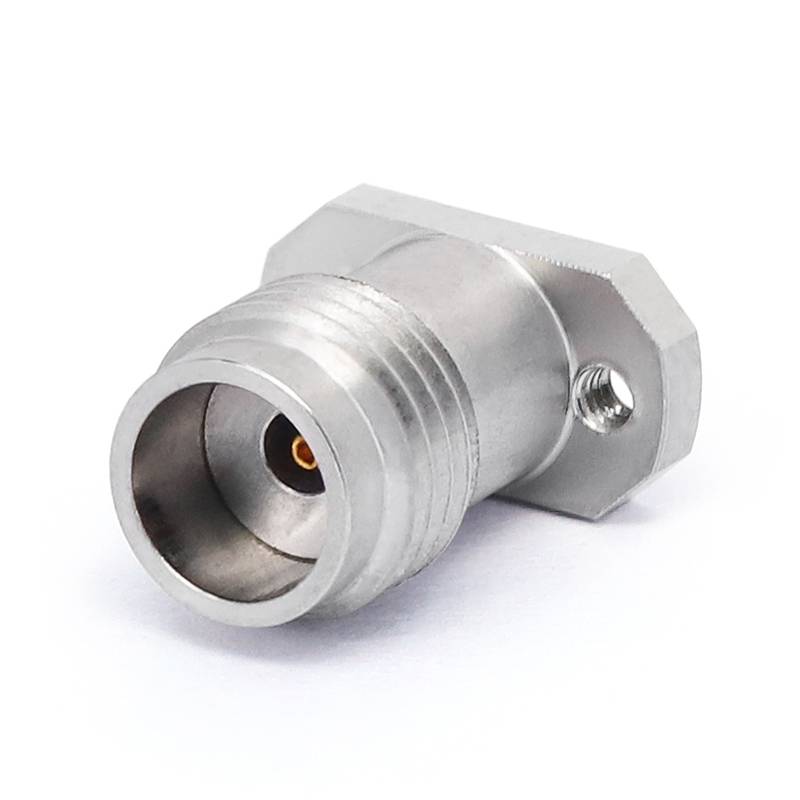

Mező cserélhető csatlakozók
Az RF mező cserélhető koaxiális csatlakozók az RF rendszerek kulcsfontosságú alkotóelemei . Kifejezetten a helyszíni telepítéshez és cserehoz készültek . Nincs szükség forrasztásra; Csavarokkal rögzíthetők, amelyek egyszerűsítik a . karbantartási folyamatot még durva körülmények között is, ezek a csatlakozók figyelemre méltóan fenntarthatják a . jel integritását
Leírás
Termék Bevezetés
Az RF mező cserélhető koaxiális csatlakozók az RF rendszerek kulcsfontosságú alkotóelemei . Kifejezetten a helyszíni telepítéshez és cserehoz készültek . Nincs szükség forrasztásra; Ezek rögzíthetők csavarokkal, amelyek egyszerűsítik a . karbantartási folyamatot még durva körülmények között is, ezek a csatlakozók figyelemre méltóan fenntarthatják a . jel integritását az RF áramkörökben, lehetővé teszik a sérült alkatrészek gyors cseréjét, amely a . {6 {6 {6} {{6} {6} {{6} {6} {6} -et biztosítja. Működjön, csökkentve a . telepítés bonyolultságát
Összességében az RF mező cserélhető koaxiális csatlakozók javítják a rendszer rugalmasságát és megbízhatóságát, és csökkentik a hosszú távú karbantartási költségeket . A csatlakozóport típusai különféle lehetőségeket tartalmaznak, például SMA, 2 . 92 mm, 2 .}} 4 mm, 1,85 mm, 1,0 mm, GPO (SMP) stb.
Termékteststílus

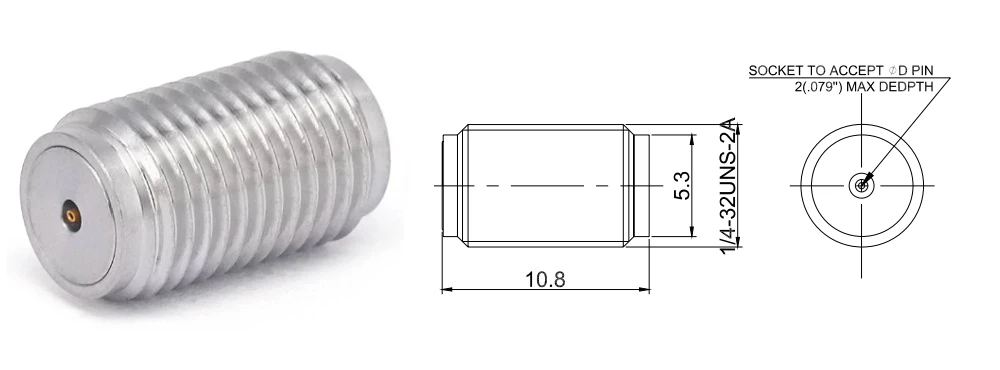

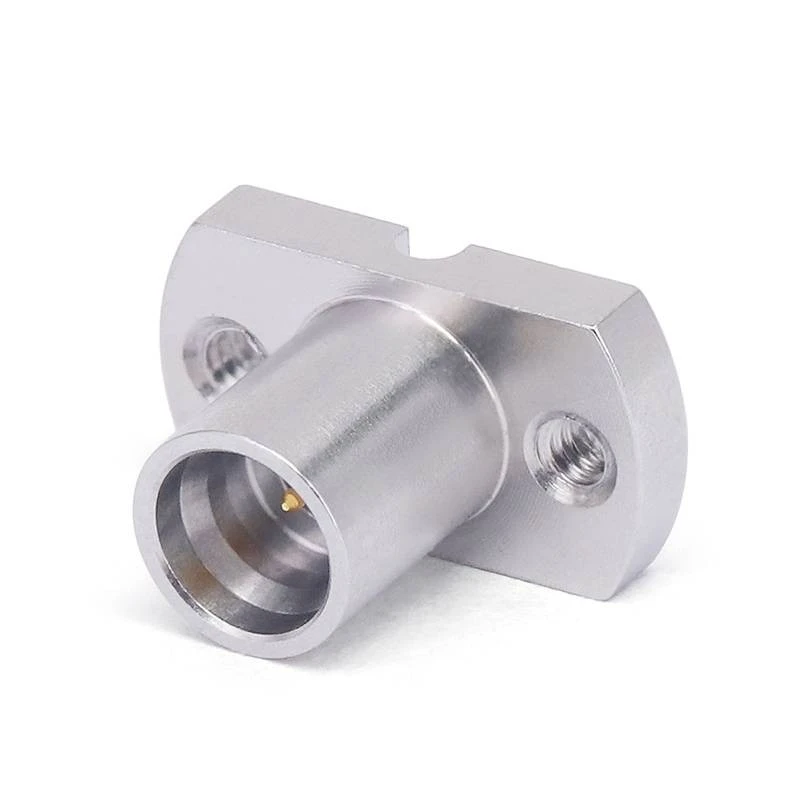

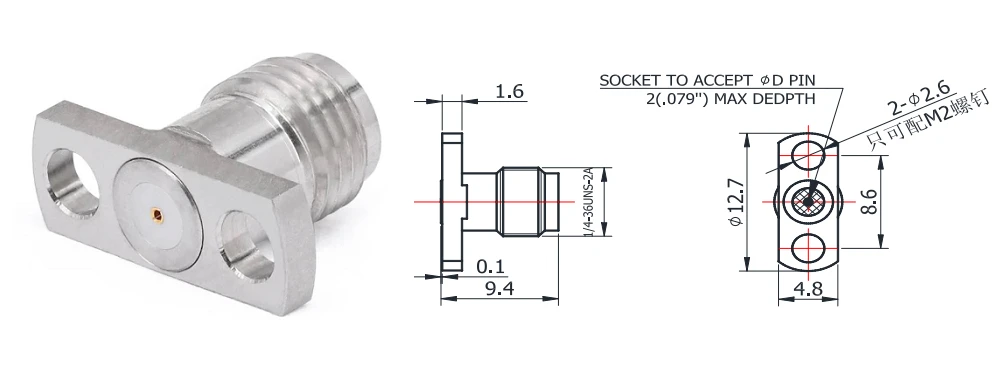

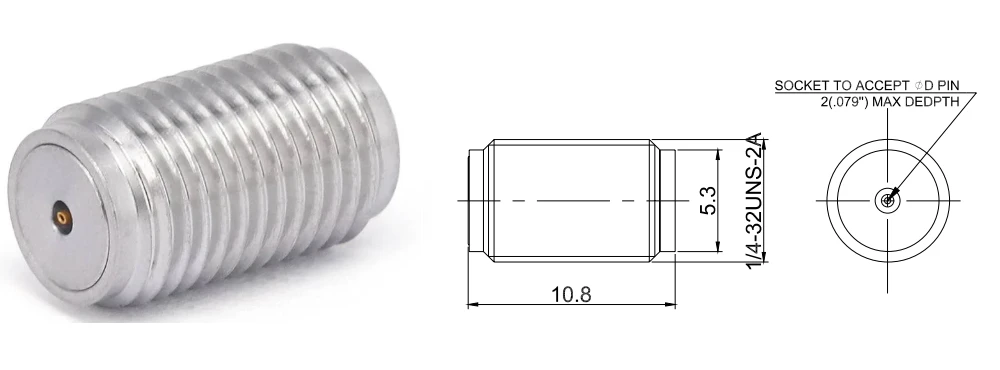

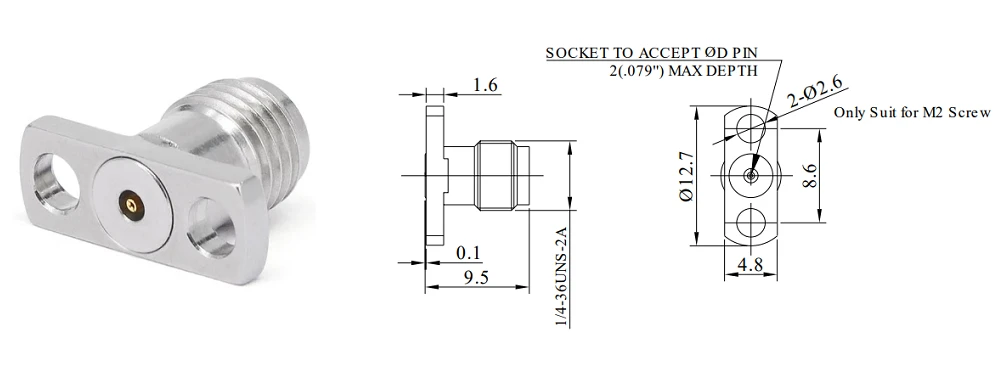

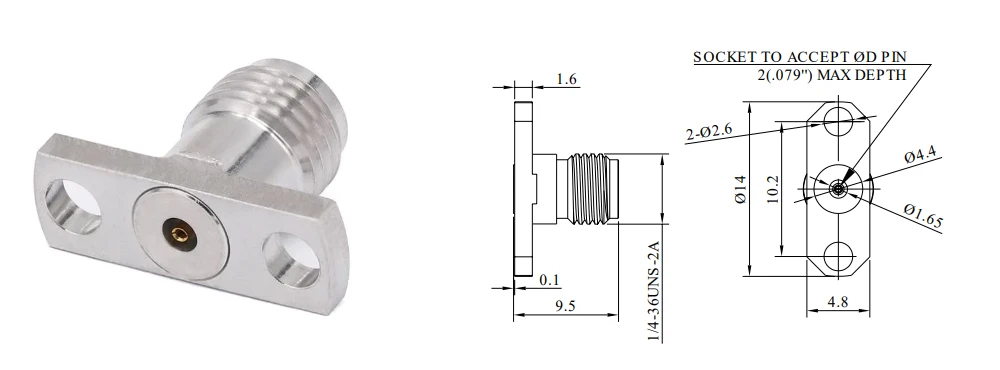

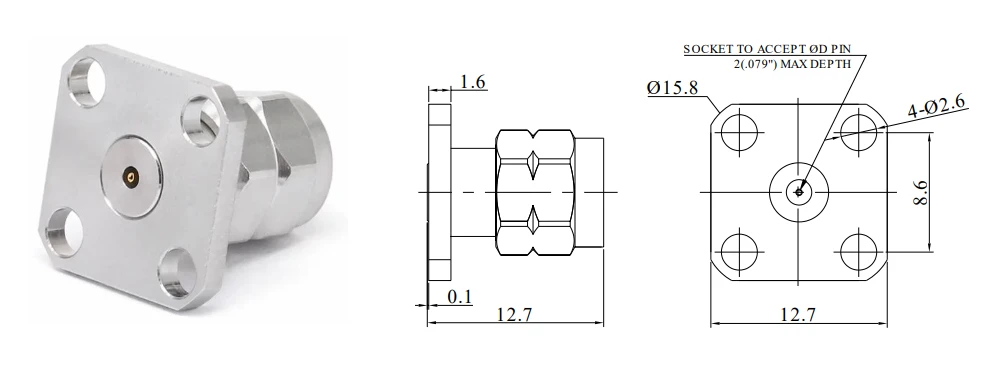

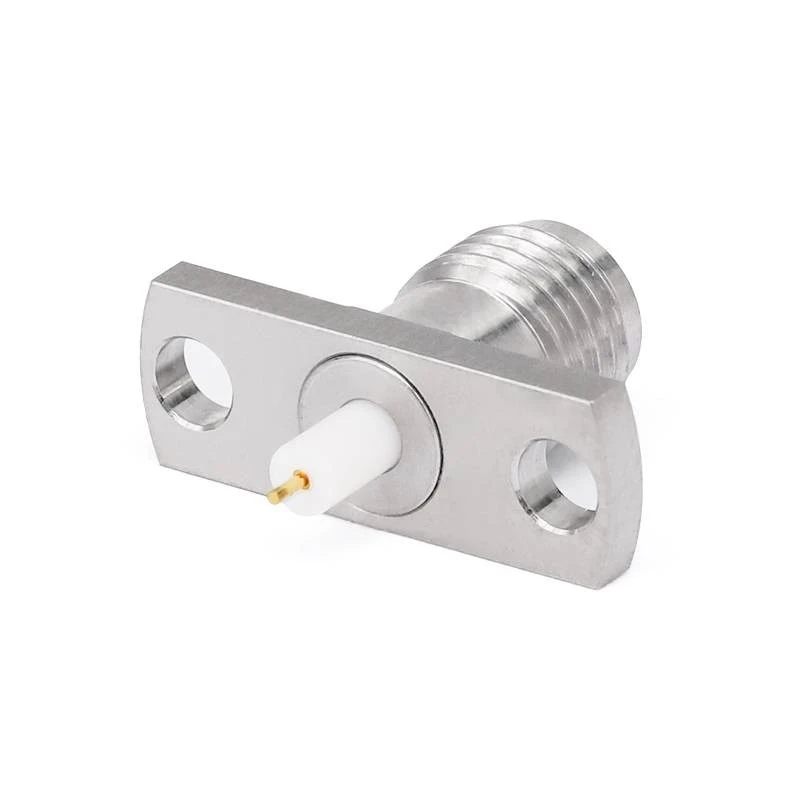

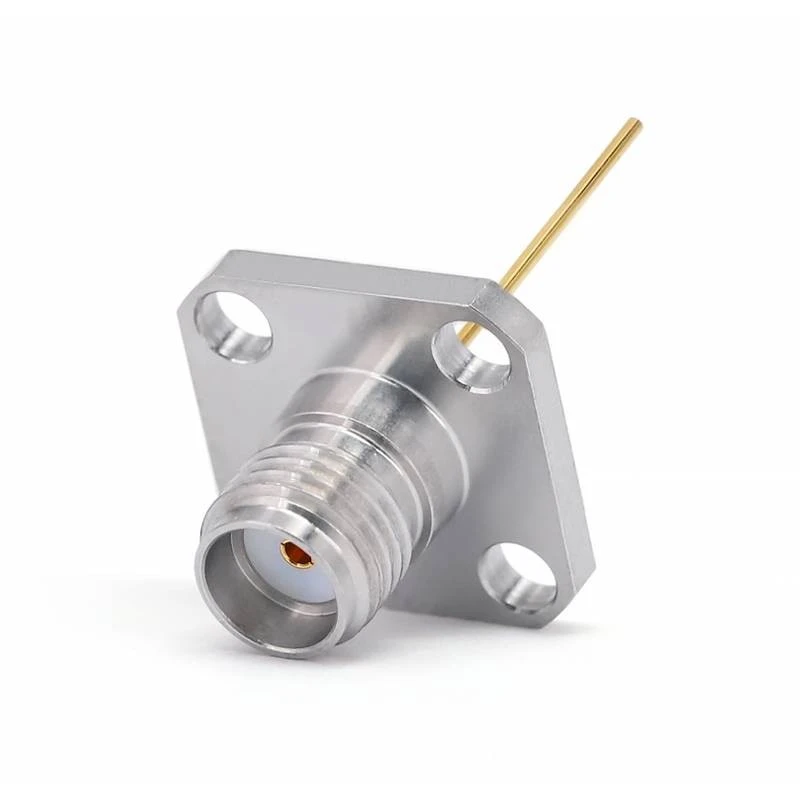

A mező cserélhető koaxiális csatlakozóknak négy típusú testformája van, például egyenes, 4 lyukú karima, teljesen menetes beágyazott típusú, 2 -lyukú karima . Ez a csatlakozó rozsdamentes acél testtel rendelkezik, és kiváló mikrohullámú teljesítményt biztosít az alacsony beillesztési veszteséggel, és a VSWR1.25.}}}}}}}}}}}}}}}}}}}}}}
Termék alkalmazás
Az RF mező cserélhető koaxiális csatlakozókat használják az antennák, az RF modulok, a szűrők, a navigációs eszközök, a radarrendszerek stb.
Beszerzési GYIK
Termék specifikációs adatok
|
Konfiguráció |
|
|
Csatlakozótípus |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo |
|
Csatlakozó impedancia |
50 ohm |
|
Csatlakozó polaritás |
Szabványos |
|
Csatlakozó rögzítő módszer |
Egyenes/ 2 lyuk karima/ 4 lyuk karima |
|
Ragasztási módszer |
Érintkezés |
|
Anyagi információk |
|
|
Központi kapcsolattartó |
Kocka aranyozott |
|
Külső érintkezés |
Rozsdamentes acél |
|
Test |
Rozsdamentes acél |
|
Dielektromos |
PEI/PTFE |
|
Környezeti adatok |
|
|
Hőmérsékleti tartomány |
-55 fok +165 fok |
|
2011/65/EU (ROHS) |
Megfelelő |
Terméktípus
| SMA mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|

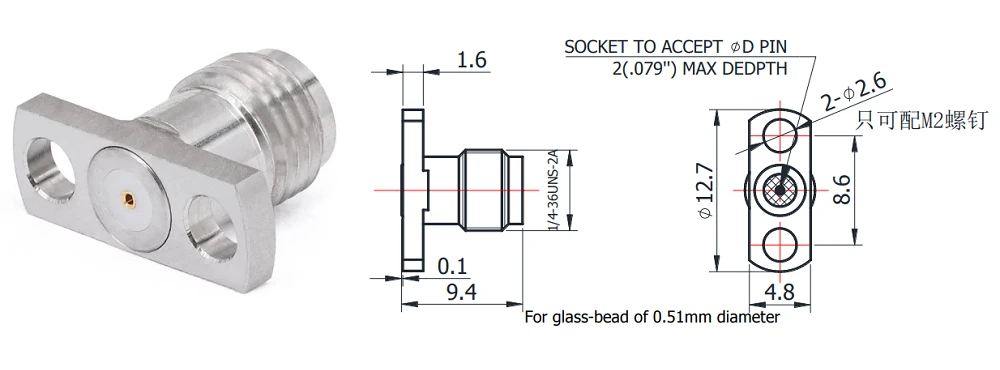

FR 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|

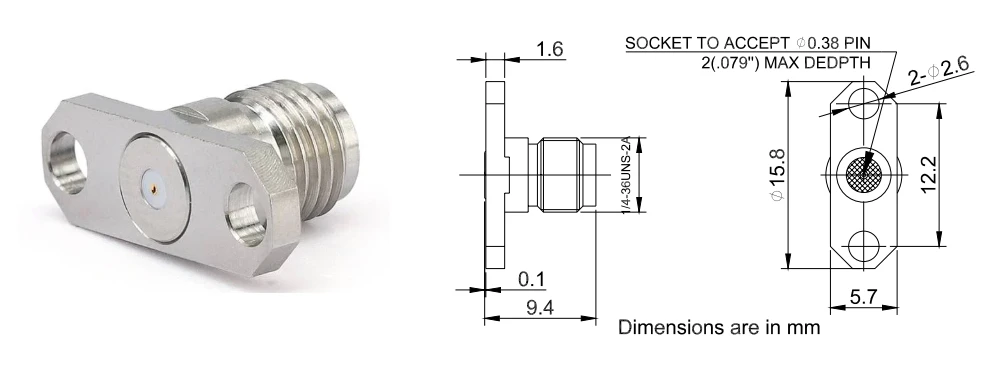

FR 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0130 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0230 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|

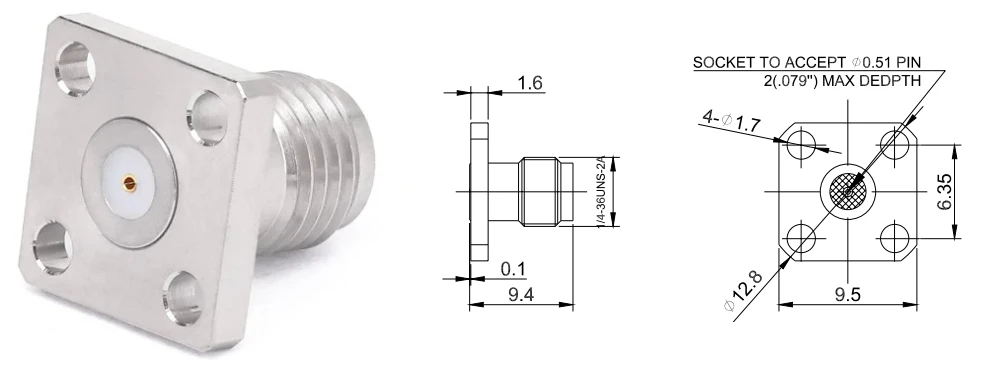

FR 2- SMA-KFD0251 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0430 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|

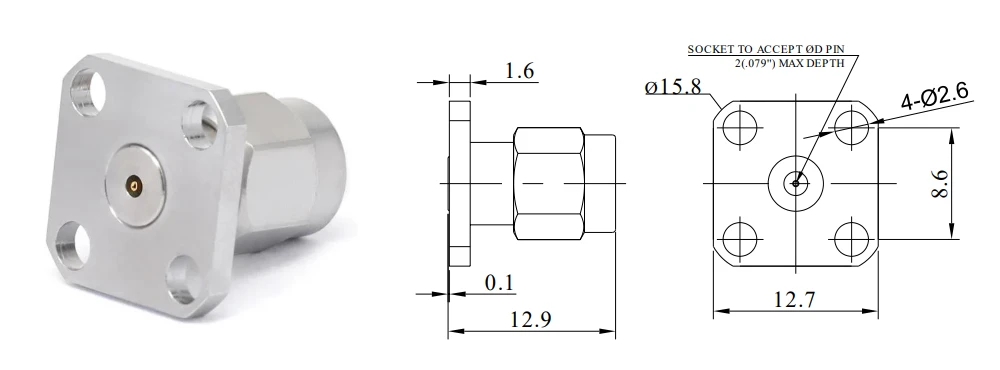

FR 2- SMA-KFD0451 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0438 |
DC - 26.5 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0730 |
DC - 26.5 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0,51 mm |
| 2,92 mm -es mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- kfd0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0151 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- jfd0130 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0451 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|

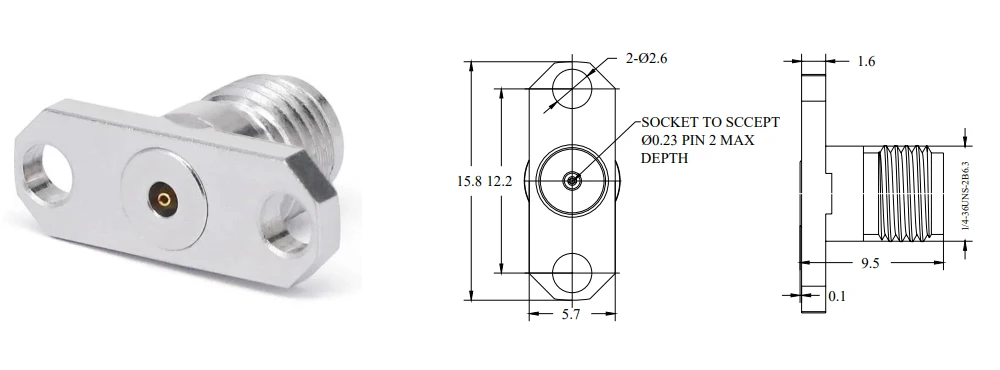

Fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
FR 2-2.92- KFD0430 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92 mm -es mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0423 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0523 |
DC - 40 GHz |
1.15 |
0,23 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0530 |
DC - 40 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0551 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KFD0538 |
DC - 40 GHz |
1.15 |
0,38 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- kfd0730 |
DC - 40 GHz |
1.15 |
0,30 mm |
| 2,92 mm -es mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KYD0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.92- KYD0251 |
DC - 40 GHz |
1.15 |
0,51 mm |
| 2,4 mm -es mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.4- kfd0130 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.4- jfd0230 |
DC - 50 GHz |
1.15 |
0,30 mm |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-2.4- jfd0130 |
DC - 50 GHz |
1.15 |
0,30 mm |
| 1,85 mm -es mező cserélhető csatlakozók |
|
Sku |
Frekvencia |
VSWR |
Csapos mérkőzés |
|
Fr 2-1.85- KFD0230 |
DC - 67 GHz |
1.25 |
0,30 mm |
