Hogyan mérjük meg a teljesítményelosztók teljesítményelosztási arányát?

A teljesítményosztók kulcsfontosságú alkotóelemek a különféle RF és mikrohullámú rendszerekben, és egy bemeneti jelet több kimeneti jelre osztanak fel. A teljesítményosztók egyik legfontosabb paramétere a teljesítménymegosztási arány, amely azt jelzi, hogy a bemeneti teljesítmény hogyan oszlik meg a kimeneti portok között. Teljesítményelosztó szállítóként megértjük ennek az aránynak a pontos mérésének fontosságát. Ebben a blogban különböző módszereket fogunk megvizsgálni a teljesítményosztók teljesítményelosztási arányának mérésére.

A teljesítménymegosztási arány megértése

Mielőtt belemerülnénk a mérési módszerekbe, elengedhetetlen megérteni, hogy mit jelent a teljesítményelosztási arány. A teljesítménymegosztási arány az egyes kimeneti portok teljesítményének a teljes kimeneti teljesítményhez vagy a bemeneti teljesítményhez viszonyított aránya. Például egy ideális 2-utas teljesítményelosztóban egyenlő teljesítményelosztással az egyes kimeneti portok teljesítményelosztási aránya 1:1, ami azt jelenti, hogy mindegyik kimeneti port a bemeneti teljesítmény felét kapja.

Mérőberendezések

A teljesítményosztók teljesítménymegosztási arányának méréséhez speciális berendezésekre van szükségünk. Íme a leggyakrabban használt eszközök:

1. Teljesítménymérő: A teljesítménymérő az RF vagy mikrohullámú jel teljesítményének mérésére szolgál. Pontos teljesítményleolvasást biztosít, és különböző frekvenciatartományokban és teljesítményszintekben érhető el.
2. Jelgenerátor: A jelgenerátor ismert frekvenciájú és teljesítményszintű stabil RF vagy mikrohullámú jel generálására szolgál. Bemeneti forrásként szolgál a vizsgált teljesítményosztó számára.
3. Spektrumanalizátor: A bemeneti és kimeneti jelek frekvenciaspektrumának elemzésére spektrumanalizátor használható. Segít azonosítani a nem kívánt jeleket vagy interferenciákat, amelyek befolyásolhatják a mérési pontosságot.

Mérési módszerek

1. módszer: Közvetlen teljesítménymérés

A teljesítménymegosztási arány mérésének legegyszerűbb módja a közvetlen teljesítménymérési módszer. Íme a lépések:

1. Állítsa be a berendezést: Csatlakoztassa a jelgenerátort a teljesítményosztó bemeneti portjához. Ezután csatlakoztasson egy teljesítménymérőt a teljesítményosztó minden kimeneti portjához.
2. A bemeneti jel generálása: A jelgenerátor beállítása folyamatos hullámú (CW) jel generálására meghatározott frekvenciával és teljesítményszinttel. Például beállíthatja a frekvenciát 2 GHz-re, a teljesítményszintet pedig 0 dBm-re.
3. Mérje meg a kimeneti teljesítményt: Olvassa le az egyes teljesítménymérőkön megjelenő teljesítményértékeket. Legyenek (P_1, P_2,\cdots, P_n) a teljesítményosztó (n) kimeneti portján mért teljesítményértékek.
4. Számítsa ki a teljesítményosztási arányt!: Az egyes kimeneti portok (i) teljesítménymegosztási aránya a következőképpen számítható ki: (r_i=\frac{P_i}{\sum_{j = 1}^{n}P_j}).

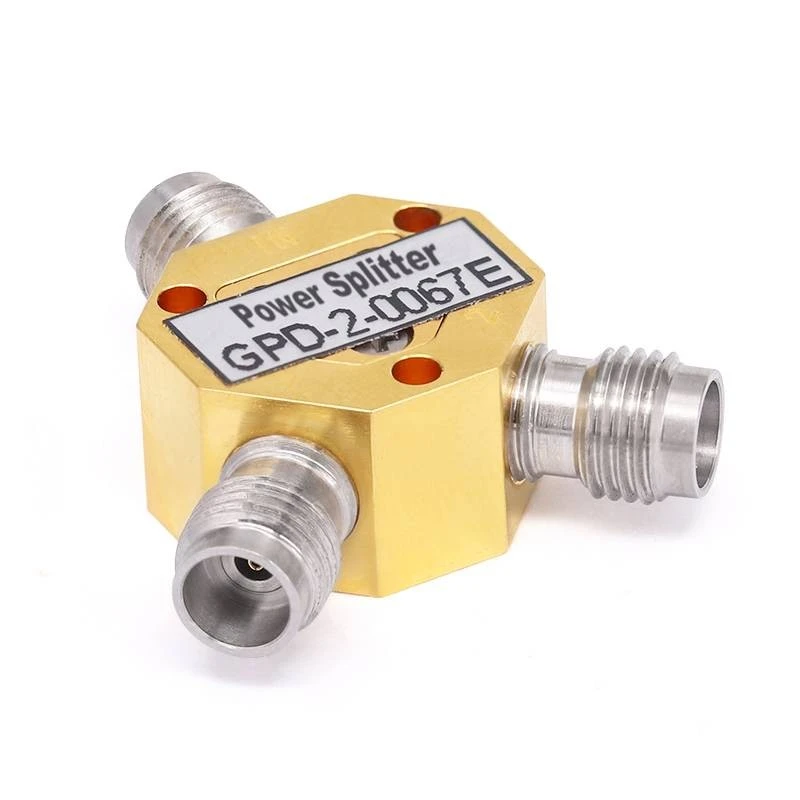

Például, ha van a2 utas teljesítményelosztókés mérje meg (P_1 = 0,5) mW és (P_2 = 0,5) mW a két kimeneti porton a teljes kimeneti teljesítményt (P_{összesen}=P_1 + P_2=1) mW. Az egyes portok teljesítménymegosztási aránya (r_1=\frac{0,5}{1}=0,5) és (r_2=\frac{0,5}{1}=0,5), ami egyenlő teljesítménymegosztást jelez.

2. módszer: Spektrumanalizátor használata

Egy spektrumanalizátor is használható a teljesítményosztási arány mérésére, különösen összetett jelek esetén, vagy amikor a frekvencia-tartomány jellemzőit kell elemezni. Íme a lépések:

1. Állítsa be a berendezést: Csatlakoztassa a jelgenerátort a teljesítményosztó bemeneti portjához. Csatlakoztassa a teljesítményosztó kimeneti portjait a spektrumanalizátorhoz megfelelő kábelekkel.
2. A bemeneti jel generálása: A jelgenerátor beállítása meghatározott frekvenciájú és teljesítményszintű jel generálására. Szükség esetén választhat modulált jelet, például frekvenciamodulált (FM) vagy amplitúdómodulált (AM) jelet.
3. Elemezze a kimeneti jeleket: Használja a spektrumanalizátort a kimeneti jelek frekvenciaspektrumának megjelenítéséhez. Mérje meg az egyes kimeneti jelek csúcsteljesítményét a kívánt frekvencián.
4. Számítsa ki a teljesítményosztási arányt!: A közvetlen teljesítménymérési módszerhez hasonlóan számítsa ki a teljesítménymegosztási arányt a mért csúcsteljesítményértékek felhasználásával.

Ez a módszer akkor hasznos, ha ellenőrizni akarjuk a teljesítményosztó frekvenciaválaszát, és biztosítani szeretnénk, hogy a teljesítménymegosztási arány konzisztens legyen a különböző frekvenciákon.

3. módszer: Hálózatanalizátoros mérés

A hálózati elemző egy hatékony eszköz a teljesítményosztó szórási paramétereinek (S - paraméterek) mérésére. Az S - paraméterek segítségével kiszámítható a teljesítménymegosztási arány. Íme a lépések:

1. Kalibrálja a hálózati elemzőt: Bármilyen mérés előtt kalibrálja a hálózati analizátort egy kalibrációs készlet segítségével. Ez biztosítja a pontos mérési eredményeket.
2. Csatlakoztassa az áramelosztót: Csatlakoztassa a tápelosztót a hálózati elemzőhöz. A hálózati elemző mérni fogja a teljesítményosztó S - paramétereit, beleértve (S_{21}, S_{31},\cdots, S_{n1}), amelyek a bemeneti porttól a kimeneti portig terjedő átviteli együtthatókat képviselik.
3. Számítsa ki a teljesítményosztási arányt!: Az egyes kimeneti portok (i) teljesítménymegosztási aránya a következőképpen számítható ki: (r_i=\frac{|S_{i1}|^2}{\sum_{j = 2}^{n}|S_{j1}|^2}).

A hálózati analizátor használatának előnye, hogy a teljesítményelosztási arányon túlmenően átfogó információkat tud nyújtani a teljesítményosztóról, így a betáplálási veszteségről, a visszatérési veszteségről és a fázisegyensúlyról.

A mérési pontosságot befolyásoló tényezők

A teljesítménymegosztási arány mérésének pontosságát számos tényező befolyásolhatja. Íme néhány fő tényező:

1. Mérőberendezés pontossága: A mérési folyamatban használt teljesítménymérő, jelgenerátor és spektrumanalizátor vagy hálózati analizátor pontossága közvetlenül befolyásolja a mérési pontosságot. Ügyeljen arra, hogy kiváló minőségű berendezéseket használjon, és rendszeresen kalibrálja azokat.
2. Kábelvesztés: A berendezés csatlakoztatásához használt kábelek veszteséget okozhatnak, különösen magas frekvenciákon. Használjon kis veszteségű kábeleket, és kompenzálja a kábelveszteséget a mérési eredményekben.
3. Környezeti feltételek: A környezeti tényezők, például a hőmérséklet, a páratartalom és az elektromágneses interferencia befolyásolhatják a teljesítményosztó és a mérőberendezés teljesítményét. A méréseket ellenőrzött környezetben végezze, és óvja a berendezést a külső interferencia ellen.

A pontos mérés fontossága

A teljesítményosztók teljesítménymegosztási arányának pontos mérése több okból is kulcsfontosságú:

1. Rendszerteljesítmény: RF és mikrohullámú rendszerekben a teljesítménymegosztási arány befolyásolja a rendszer teljes teljesítményét. Ha a teljesítménymegosztási arány nem pontos, az kiegyensúlyozatlansághoz vezethet a rendszerben, ami a jelminőség romlását és az interferenciák növekedését eredményezheti.
2. Szabványoknak való megfelelés: Sok alkalmazás speciális követelményeket támaszt a teljesítményelosztási arányra vonatkozóan. A teljesítménymegosztási arány pontos mérése biztosítja, hogy a teljesítményosztók megfeleljenek a vonatkozó szabványoknak és előírásoknak.
3. Termékminőség-ellenőrzés: Teljesítményelosztó beszállítóként biztosítanunk kell termékeink minőségét. A teljesítménymegosztási arány pontos mérése minőség-ellenőrzési folyamatunk elengedhetetlen része.

Következtetés

A teljesítményosztók teljesítménymegosztási arányának mérése fontos feladat, amely megfelelő berendezések és mérési módszerek alkalmazását igényli. Három fő módszert tárgyaltunk: közvetlen teljesítménymérést, spektrumanalizátort és hálózati analizátort. Mindegyik módszernek megvannak a maga előnyei, és különböző helyzetekre alkalmas.

Cégünknél a teljesítményelosztók széles választékát kínáljuk, pl2 utas teljesítményelosztók,4-utas teljesítményelosztók, és16 - utas teljesítményelosztók. Termékeink magas minőségét szigorú minőség-ellenőrzési intézkedésekkel biztosítjuk, beleértve a teljesítménymegosztási arány pontos mérését.

Ha felkeltette érdeklődését teljesítményosztók vásárlása, vagy kérdése van a teljesítménymegosztási arány mérésével kapcsolatban, forduljon hozzánk bizalommal. Professzionális tanácsadással és kiváló minőségű termékekkel állunk rendelkezésére.

Hivatkozások

1. Pozar, DM (2011). Mikrohullámú gépészet. Wiley.
2. Collin, RE (2001). A mikrohullámú mérnöki alapok. Wiley.
