Mi a különbség a koaxiális és a hullámvezető RF terhelések között?

Szia! RF terhelések szállítójaként rengeteg kérdést kaptam a koaxiális és a hullámvezető RF terhelések közötti különbségekről. Úgyhogy úgy gondoltam, szánok rá egy pillanatot, hogy könnyen érthető módon lebontsa az egészet.

Először is beszéljünk arról, hogy mi az RF terhelés. Egyszerűen fogalmazva, az RF terhelések olyan alkatrészek, amelyeket rádiófrekvenciás (RF) rendszerekben használnak az RF teljesítmény elnyelésére. Úgy tervezték, hogy utánozzák annak a rendszernek az impedanciáját, amelyhez csatlakoznak, így képesek eloszlatni az energiát anélkül, hogy tükröződést okoznának.

Koaxiális RF terhelések

A koaxiális RF terhelések meglehetősen gyakoriak, és régóta léteznek. Átviteli közegként koaxiális kábeleket használnak. A koaxiális kábelek egy központi vezetőből, egy szigetelő rétegből, egy fém pajzsból és egy külső köpenyből állnak.

A koaxiális RF terhelések egyik nagy előnye a rugalmasságuk. Könnyen meghajlíthatók és a rendszer más alkatrészei köré irányíthatók. Emiatt nagyszerűek olyan alkalmazásokhoz, ahol korlátozott a hely, vagy ahol gyorsan kell módosítani az elrendezést. Például egy próbapadi beállításban szükség szerint könnyedén mozgathatja és áthelyezheti a koaxiális RF terheléseket.

További előnye a széles frekvenciatartomány. A koaxiális RF terhelések széles frekvenciaspektrumon működhetnek, néhány megahertztől több gigahertzig. Ez a sokoldalúság teszi őket alkalmassá különféle alkalmazásokhoz, beleértve a távközlést, a radarrendszereket és a vezeték nélküli hálózatokat.

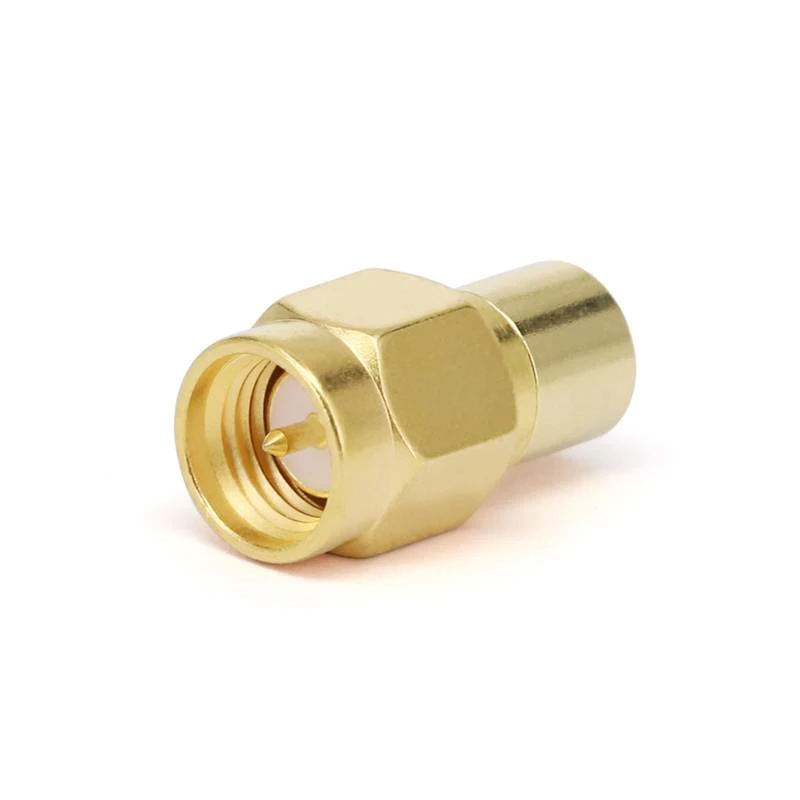

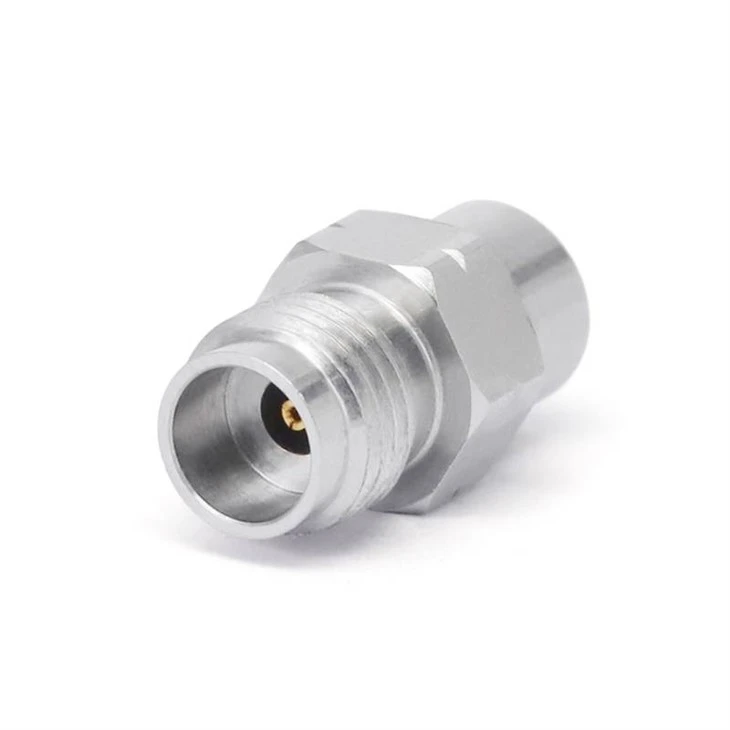

Ami a típusokat illeti, különböző csatlakozóopciók állnak rendelkezésre a koaxiális RF terhelésekhez. Néhány népszerű 2,92 mm-es, 2,4 mm-es és SMA csatlakozó. A2,92 mm RF terhelésnagyfrekvenciás teljesítményükről ismertek, képesek akár 40 GHz-es frekvenciák kezelésére is. A2,4 mm-es RF terhelésmég magasabbra is mehet, akár az 50 GHz-et is elérő frekvenciatartományban. És aSMA RF terhelésekgyakrabban használják alacsonyabb frekvenciájú alkalmazásokban, jellemzően 18 GHz-ig.

A koaxiális rádiófrekvenciás terheléseknek azonban vannak bizonyos korlátai is. Viszonylag kisebb teljesítmény-kezelési kapacitásuk van a hullámvezető RF terhelésekhez képest. Ez azt jelenti, hogy ha nagy mennyiségű rádiófrekvenciás teljesítményt kell eloszlatnia, előfordulhat, hogy a koaxiális RF terhelés nem a legjobb választás. Ezenkívül a frekvencia növekedésével a koaxiális kábelek veszteségei jelentősebbé válhatnak, ami befolyásolhatja a terhelés általános teljesítményét.

Hullámvezető RF terhelések

A hullámvezető RF terhelések viszont hullámvezetőket használnak átviteli közegként. A hullámvezetők üreges fémcsövek, amelyek elektromágneses hullámokat vezetnek. Általában olyan anyagokból készülnek, mint a sárgaréz, réz vagy alumínium.

A hullámvezető RF terhelések egyik fő előnye a nagy teljesítmény - kezelhetőség. A hullámvezetők sokkal nagyobb mennyiségű RF teljesítményt képesek kezelni, mint a koaxiális kábelek. Ez ideálissá teszi őket nagy teljesítményű alkalmazásokhoz, például nagy teljesítményű radarrendszerekhez és részecskegyorsítókhoz.

A hullámvezető RF terhelések veszteségei is kisebbek magas frekvenciákon. Mivel az elektromágneses hullámok az üreges hullámvezetőn belül vannak, kisebb a sugárzási veszteség, és kisebb a kölcsönhatás a környező környezettel. Ez jobb teljesítményt eredményez magas frekvenciákon a koaxiális RF terhelésekhez képest.

De a hullámvezető RF terheléseknek nincsenek hátrányai. Kevésbé rugalmasak, mint a koaxiális RF terhelések. A hullámvezetők merev szerkezetek, és nehéz meghajlítani vagy más alkatrészek köré irányítani őket. Ez nagyobb kihívást jelenthet a hullámvezető RF terhelések telepítésében és integrálásában, különösen szűk helyeken.

Egy másik korlát a szűk frekvenciatartomány. A hullámvezetőket úgy tervezték, hogy egy adott frekvenciasávon belül működjenek, és ezen a sávon kívül teljesítményük jelentősen romolhat. Ez azt jelenti, hogy gondosan ki kell választania a megfelelő hullámvezető méretet és típust az adott frekvenciakövetelménynek megfelelően.

Összehasonlító táblázat

Foglaljuk össze táblázatban a koaxiális és a hullámvezető RF terhelések közötti különbségeket:

Alkalmazások

A koaxiális és a hullámvezető RF terhelések közötti választás nagymértékben függ az adott alkalmazástól. Az olyan alkalmazásokban, ahol a rugalmasság és a széles frekvenciatartomány fontos, mint például a laboratóriumi tesztelésben és a kisléptékű vezeték nélküli rendszerekben, gyakran a koaxiális RF terhelés a preferált választás.

Másrészt a nagy teljesítményű és nagyfrekvenciás alkalmazásokhoz, mint például a nagyméretű radarrendszerekhez és a műholdas kommunikációhoz, a hullámvezető RF terhelések alkalmasabbak.

Melyiket érdemes választani?

Amikor eldönti, hogy milyen típusú RF terhelést használjon, figyelembe kell vennie a sajátos követelményeit. Gondolja át, mekkora áramot kell eloszlatnia, a rendszer frekvenciatartományát, a rendelkezésre álló helyet és a költségvetést.

Ha korlátozott teljesítményigényű projekten dolgozik, és rugalmasságra van szüksége, a koaxiális rádiófrekvenciás terhelések nagyszerű lehetőséget jelentenek. Különféle csatlakozótípusok és frekvenciatartományok közül választhat az igényeinek megfelelően. Nézze meg a mi2,92 mm RF terhelés,2,4 mm-es RF terhelés, ésSMA RF terhelésekkülönböző frekvencia opciókhoz.

Ha nagy teljesítményű és nagyfrekvenciás alkalmazásokkal foglalkozik, akkor a hullámvezető RF terhelés a megfelelő megoldás. De készüljön fel a telepítés kihívásaira és a megfelelő hullámvezető-méret gondos kiválasztására.
