Mi a különbség a monolit és a hibrid RF keringtetők között?

A rádiófrekvenciás (RF) technológia területén a keringetőszivattyúk döntő szerepet játszanak az RF jelek áramlásának kezelésében. Ezek passzív, nem kölcsönös eszközök, amelyek lehetővé teszik, hogy a jelek egy adott irányba haladjanak a portok körül. Az RF keringetőszivattyúk két gyakori típusa a monolit és a hibrid keringetőszivattyú. Rádiófrekvenciás keringetőszivattyú-szállítóként személyesen tapasztaltam e két típus egyedi jellemzőit és alkalmazásait, és ebben a blogban ezek különbségeibe fogok beleásni.

1. Szerkezeti tervezés

Monolit RF keringtetők

A monolit RF keringetőszivattyúk egyetlen, integrált egységként épülnek fel. A magkomponensek, mint például a ferritanyag, a mikroszalagos vagy szalagvezetékes áramkörök és a mágneses szerkezetek egyetlen hordozón készülnek. Ez az egy darabból álló konstrukció számos előnnyel jár. Először is, magas szintű mechanikai stabilitást biztosít. Mivel az összes alkatrész egyetlen szerkezet részét képezi, kisebb a külső rezgések vagy ütések miatti eltolódás vagy mechanikai meghibásodás veszélye.

Másodszor, a monolit keringetőszivattyúk kompakt kialakítása ideálissá teszi őket olyan alkalmazásokhoz, ahol a hely szűkös. Például a kis méretű kommunikációs eszközökben, mint a kézi rádiók vagy a miniatűr radarrendszerek, a monolit keringtető könnyen beépíthető a korlátozottan rendelkezésre álló helyre.

Hibrid RF keringtetők

A hibrid rádiófrekvenciás keringtetők ezzel szemben több különálló alkatrész kombinálásával készülnek. Ezek az alkatrészek külön ferrit elemeket, csatlakozókat és nyomtatott áramköri lapokat tartalmazhatnak. A hibrid keringetőszivattyúk moduláris jellege nagyobb rugalmasságot tesz lehetővé a tervezésben. A mérnökök különféle típusú ferrit anyagokat, csatlakozókat és áramkör-konfigurációkat választhatnak az alkalmazás speciális követelményei alapján.

Ennek a modularitásnak azonban vannak hátrányai is. A több alkatrészt gondosan össze kell szerelni, ami növeli az elmozdulás kockázatát. Az összeszerelési folyamat során fellépő kis eltérés jelentősen ronthatja a keringetőszivattyú teljesítményét, például növelheti a behelyezési veszteséget vagy csökkentheti a szigetelést.

2. Teljesítményjellemzők

Beillesztési veszteség

A beillesztési veszteség kritikus teljesítményparaméter az RF keringetőszivattyúk számára, mivel ez a jelteljesítmény elvesztését jelenti, amikor a jel áthalad a keringtetőn. A monolit keringetőszivattyúk általában kisebb behelyezési veszteséggel rendelkeznek, mint a hibrid keringtetők. A monolitikus keringetőszivattyúk integrált kialakítása csökkenti az interfészek és a megszakítások számát a jelútban, ami kisebb jelcsillapítást eredményez.

Azokban az alkalmazásokban, ahol a jelerősség kulcsfontosságú, mint például a nagy teljesítményű RF adóknál, a monolit keringtetők kisebb beillesztési vesztesége segíthet megőrizni a továbbított jel integritását. Például egy műholdas kommunikációs rendszerben egy monolitikus keringető biztosítja, hogy az adóból érkező nagy teljesítményű RF jel minimális veszteséggel érje el az antennát.

A hibrid keringetőszivattyúk diszkrét szerkezeti felépítésük miatt nagyobb behelyezési veszteséggel bírhatnak. A különböző alkatrészek közötti interfészek visszaverődést és jelszórást okozhatnak, ami további teljesítményveszteséghez vezethet. Azonban gondos tervezéssel és jó minőségű alkatrészek kiválasztásával a hibrid keringetőszivattyúk behelyezési vesztesége számos alkalmazásnál elfogadható szintre csökkenthető.

Elkülönítés

Az izoláció egy másik fontos teljesítménymutató, amely azt méri, hogy a keringtető mennyire képes megakadályozni a jelek szivárgását a nem szomszédos portok között. A monolit keringetőszivattyúk általában jó szigetelési teljesítményt nyújtanak. Az integrált szerkezet segít visszatartani a mágneses mezőket és csökkenti a portok közötti csatolást.

Egy kommunikációs rendszerben a nagy szigetelés elengedhetetlen a különböző jelutak közötti interferencia elkerüléséhez. Például egy adó-vevő rendszerben a keringtetőnek le kell választania az adót a vevőtől, hogy elkerülje az öninterferenciát. A monolit keringtetők hatékonyan tudják elérni ezt az elszigetelést, biztosítva az adó-vevő megfelelő működését.

A hibrid keringetőszivattyúk is nagy szigetelést biztosítanak, de ez alaposabb tervezést és hangolást igényel. A különálló alkatrészeket úgy kell elrendezni és optimalizálni, hogy minimalizáljuk a portok közötti csatolást. Egyes esetekben további árnyékoló vagy szűrőelemekre lehet szükség a hibrid keringetőszivattyúk szigetelési teljesítményének javítása érdekében.

Frekvenciaválasz

A monolit keringetőszivattyúk gyakran korlátozottabb frekvenciaátvitellel rendelkeznek, mint a hibrid keringtetők. A monolit keringetőszivattyúk integrált kialakítása a gyártási folyamat során meghatározott frekvenciatartományra van optimalizálva. Ha elkészült, kihívást jelenthet a monolitikus keringetőszivattyú frekvenciaválaszának módosítása.

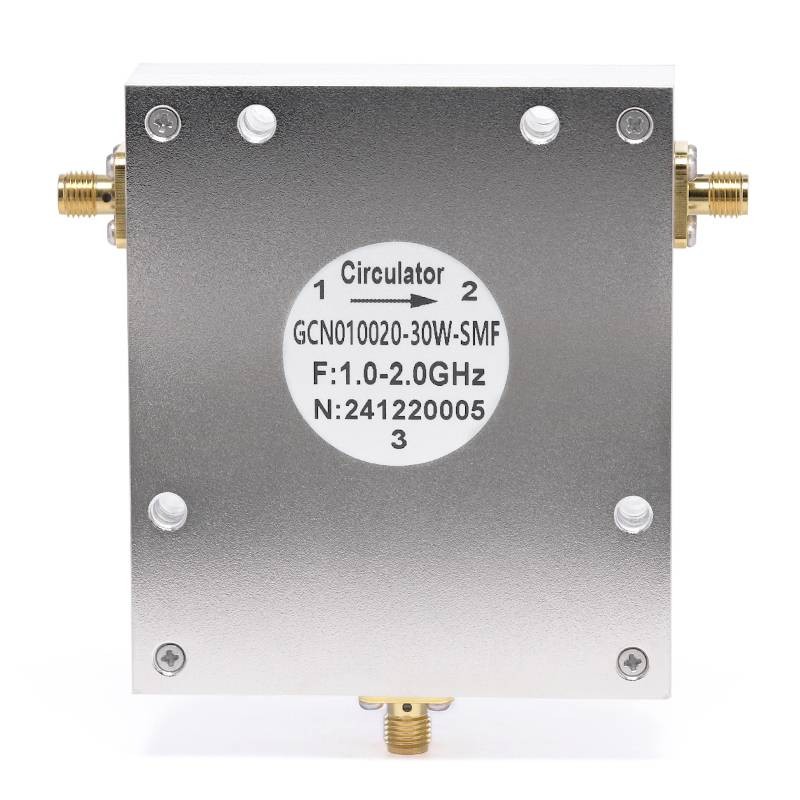

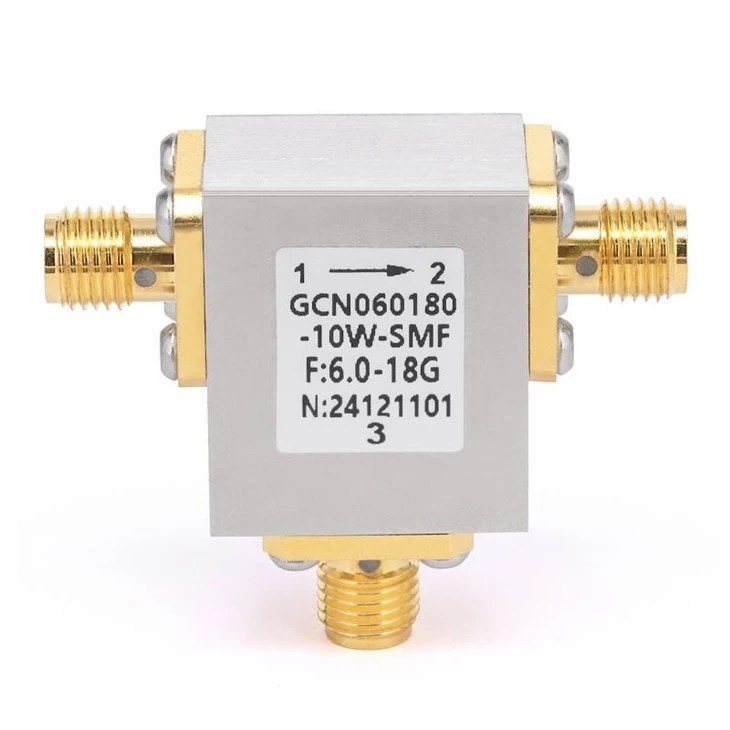

A hibrid keringetőszivattyúk moduláris felépítésükkel nagyobb rugalmasságot kínálnak a frekvenciaválasz terén. A mérnökök különféle ferrit anyagokat és áramkör-konfigurációkat választhatnak a szélesebb frekvenciatartomány elérése érdekében. Például, ha egy alkalmazás megköveteli, hogy egy keringetőszivattyú széles frekvenciasávon működjön, egy hibrid keringető szivattyú tervezhető úgy, hogy megfeleljen ennek a követelménynek. Különféle, különböző frekvenciatartományú keringtetőket kínálunk, mint pl26,5 GHz-es RF koaxiális keringtetők,40 GHz-es RF koaxiális keringtetők, és18GHz-es RF koaxiális keringtetők.

3. Költség- és gyártási szempontok

Költség

A monolit keringetőszivattyúk gyártása általában drágább, mint a hibrid keringtetők. A monolit keringetőszivattyúk gyártási folyamata fejlett félvezető-gyártási technikákat foglal magában, mint például a fotolitográfiát és a vékonyréteg-leválasztást. Ezek a folyamatok speciális berendezéseket és tisztatéri környezetet igényelnek, ami növeli a termelési költségeket.

A különálló alkatrészekből álló hibrid keringetőszivattyúk költséghatékonyabbak lehetnek. Az alkatrészeket különböző beszállítóktól lehet beszerezni, és az összeszerelési folyamat viszonylag egyszerű. Ez a hibrid keringetőszivattyúkat vonzóbbá teszi a költségérzékeny alkalmazások számára.

Gyártási komplexitás

A monolit keringetőszivattyúk gyártása összetett és rendkívül speciális folyamat. A keringetőszivattyúk egyenletes teljesítményének biztosítása érdekében a gyártási paraméterek pontos szabályozását igényli. A gyártási folyamat bármely eltérése a monolit keringetőszivattyúk teljesítményében jelentős eltéréseket okozhat.

A hibrid keringetőszivattyúk, bár gondos összeszerelést igényelnek, viszonylag alacsonyabb gyártási bonyolultságúak. A különálló alkatrészek könnyen tesztelhetők és szükség esetén cserélhetők az összeszerelési folyamat során. Ez nagyobb rugalmasságot tesz lehetővé a gyártási folyamatban, és csökkentheti a gyártási időt.

4. Alkalmazások

Monolit RF keringtetők

A monolit rádiófrekvenciás keringetőszivattyúkat általában olyan alkalmazásokban használják, ahol nagy teljesítményre, kompakt méretre és megbízhatóságra van szükség. Katonai és űrkutatási alkalmazásokban, mint például radarrendszerek és kommunikációs műholdak, kiváló teljesítményük és nagy megbízhatóságuk miatt előnyben részesítik a monolit keringtetőket. A monolitikus keringetőszivattyúk kompakt méretei alkalmassá teszik őket hordozható kommunikációs eszközökben és miniatürizált rádiófrekvenciás rendszerekben való használatra is.

Hibrid RF keringtetők

A hibrid RF keringtetőket széles körben alkalmazzák a kereskedelmi kommunikációs rendszerekben, például a cellás bázisállomásokon és a Wi-Fi útválasztókban. A költséghatékonyság és a tervezés rugalmassága miatt ezek az alkalmazások népszerű választása. Emellett azokban a kutatási és fejlesztési projektekben, ahol a frekvenciakövetelmények változhatnak, a hibrid keringetőszivattyúk könnyen módosíthatók az új követelményeknek megfelelően.

Következtetés

Összefoglalva, a monolitikus és hibrid rádiófrekvenciás keringetőszivattyúk szerkezeti felépítése, teljesítményjellemzői, költsége és alkalmazása tekintetében határozott különbségeket mutatnak. A monolit keringetőszivattyúk nagy teljesítményt, kompakt méretet és nagy megbízhatóságot kínálnak, de magasabb költséggel és korlátozott frekvencia-rugalmassággal rendelkeznek. A hibrid keringetőszivattyúk ezzel szemben nagyobb tervezési rugalmasságot, költséghatékonyságot és szélesebb frekvencia-választ biztosítanak a potenciálisan alacsonyabb teljesítmény és a nagyobb összeszerelés rovására.

RF keringetőszivattyú-szállítóként megértjük ügyfeleink sokrétű igényeit. Akár nagy teljesítményű monolit keringtető szivattyúra van szüksége kritikus alkalmazáshoz, akár költséghatékony hibrid keringtetőre egy kereskedelmi projekthez, mi a megfelelő megoldást kínáljuk Önnek. Ha felkeltette érdeklődését rádiófrekvenciás keringetőszivattyúink, vagy bármilyen konkrét követelménye van projektjével kapcsolatban, kérjük, forduljon hozzánk részletes megbeszélés és beszerzési egyeztetés céljából.

Hivatkozások

• Pozar, DM (2011). Microwave Engineering (4. kiadás). Wiley.
• Collin, RE (2001). Microwave Engineering alapjai (2. kiadás). Wiley.
• Bahl, IJ és Bhartia, P. (1988). Mikrohullámú szilárdtest-áramkör kialakítása. Wiley.
