Milyen hatással van a terhelési impedancia az energiaválasztókra?

Hé! Mint az energiaválasztók szállítója, első kézből láttam, hogy a terhelési impedancia milyen nagy hatással lehet ezekre az eszközökre. Ebben a blogbejegyzésben lebontom, mi a terhelés impedanciája, hogyan befolyásolja az energiaválasztókat, és miért számít neked.

Kezdjük az alapokkal. A terhelési impedancia alapvetően az ellenzék, amelyet a terhelés a váltakozó áram (AC) áramlásához mutat. Ohm -ban mérik, és az ellenállás, az induktivitás és a kapacitás kombinációja. Az energiaválasztókkal kapcsolatban a terhelési impedancia döntő szerepet játszik az eszköz működésének meghatározásában.

A terhelés impedanciájának egyik legjelentősebb hatása az energiaválasztókra az energiaeloszlásra gyakorolt ​​hatása. Az energiaszivárgókat úgy tervezték, hogy egy bemeneti jelet több kimeneti jelre osztják, egy adott teljesítményarány mellett. Ha azonban az egyes kimeneti portok terhelési impedanciája nem felel meg az energiaelosztó jellegzetes impedanciájának, akkor ez egyenetlen energiaeloszláshoz vezethet.

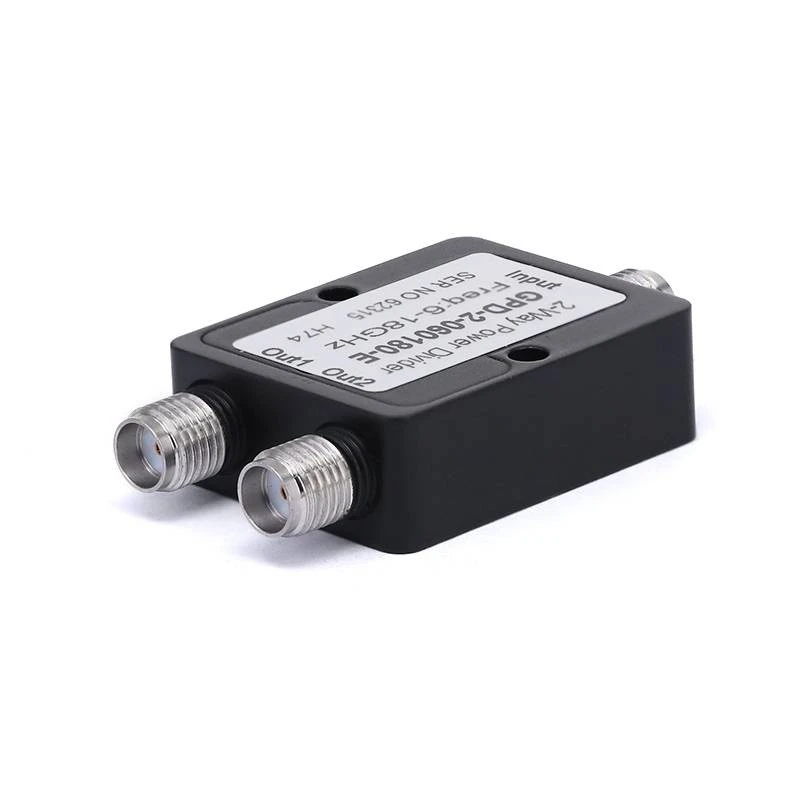

Tegyük fel például, hogy van egyKétirányú teljesítményválasztók50 ohm jellegzetes impedanciájával. Ha az egyik kimeneti port 25 ohm impedanciájú terheléshez van csatlakoztatva, míg a másik 50 ohmos terheléshez van csatlakoztatva, akkor az energia nem oszlik meg egyenletesen. A 25 ohmos terheléssel rendelkező port nagyobb energiát von le, mint az 50 ohmos terhelés, ami egyensúlyhiányt eredményez. Ez valódi probléma lehet azokban az alkalmazásokban, ahol elengedhetetlen az egyenlő energiaeloszlás, például a kommunikációs rendszerekben vagy a tesztbeállításokban.

A terhelés impedanciájának egy másik hatása az energiaválasztókra, hogy hatása a visszatérési veszteségre. A visszatérési veszteség azt méri, hogy a beeső energia mekkora mennyiségét tükrözi a terhelésből. A magas hozamos veszteség azt jelzi, hogy az energia nagy részét a terhelés elnyeli, míg az alacsony hozamos veszteség azt jelenti, hogy jelentős energia tükröződik.

Ha a terhelési impedancia nem felel meg az energiaválasztó jellegzetes impedanciájának, akkor a visszatérési veszteség alacsony lesz. Ez a tükröződő teljesítmény beavatkozást okozhat és csökkentheti a rendszer általános hatékonyságát. Ez olyan állóhullámokhoz is vezethet, amelyek konstruktív és pusztító interferencia mintái, amelyek tovább ronthatják az energiaelosztó teljesítményét.

Az energiaeloszlás és a visszatérési veszteség mellett a terhelési impedancia befolyásolhatja az energiaválasztó kimeneti portjai közötti elszigeteltséget is. Az elszigetelés annak mértéke, hogy az energiaválasztó mennyire választja el a jeleket a kimeneti portjain. A magas elszigetelt érték azt jelenti, hogy a portok között minimális áthallás van, míg az alacsony elszigetelési érték azt jelzi, hogy a jelek zavarhatják egymást.

Az nem megfelelő terhelési impedancia csökkentheti a kimeneti portok közötti elszigeteltséget, lehetővé téve a jelek szivárgását az egyik portról a másikra. Ez lehet a fő kérdés azokban az alkalmazásokban, ahol több jelet külön kell tartani, például a többcsatornás kommunikációs rendszerekben.

Szóval, miért számít ez mindez számodra? Nos, ha az energiaválasztók piacán tartózkodik, akkor a terhelési impedancia hatásainak megértése segíthet a megfelelő választáshoz az alkalmazáshoz. Gondoskodnia kell arról, hogy az egyes kimeneti portokon a terhelési impedancia megegyezzen a teljesítmény -elválasztó jellegzetes impedanciájával az optimális teljesítmény elérése érdekében.

Cégünkben széles körű hatalmi elválasztókat kínálunk, beleértveKétirányú teljesítményválasztók,3-utas teljesítmény elválasztók, ésNégyirányú teljesítményválasztók- Szakértőink segíthetnek abban, hogy kiválasztja a megfelelő teljesítmény -elválasztót az Ön egyedi igényeihez, és biztosítsa, hogy megfelelően illeszkedjen a terhelési impedanciához.

Ha nem biztos benne, hogy milyen terhelési impedanciára van szüksége, vagy hogyan kell illeszteni, ne aggódjon. Azért vagyunk itt, hogy segítsünk. Csapatunk széles körű tapasztalattal rendelkezik a hatalmi elválasztók területén, és minden szükséges műszaki támogatást nyújthat Önnek. Függetlenül attól, hogy kisvállalkozás vagy egyszerű energiaválasztót keres, vagy egy nagy vállalat, amelynek összetett követelményei vannak, akkor fedeztük Önt.

Összegezve, a terhelési impedancia jelentős hatással van az energiaválasztók teljesítményére. Befolyásolja az energiaeloszlást, a visszatérési veszteséget és az elszigeteltséget, amelyek mindegyike kulcsfontosságú tényező ezen eszközök hatékonyságának meghatározásában. A terhelés impedanciájának és a megbízható beszállítóval való együttműködés megértésével biztosíthatja, hogy az energiaválasztók a legjobban teljesítsenek.

Ha érdekli, hogy többet megtudjon az energiaválasztóinkról, vagy bármilyen kérdése van a terhelési impedanciával kapcsolatban, nyugodtan forduljon hozzánk. Szeretnénk beszélgetni, és megvitatnánk, hogyan tudunk segíteni Önnek a hatalmi elválasztó igényeinek. Dolgozzunk együtt, hogy megtalálják a tökéletes megoldást az alkalmazásához!

Hivatkozások:

• Mikrohullámú tervezés, David M. Pozar
• RF és mikrohullámú áramkör kialakítása a vezeték nélküli kommunikációhoz, Chris Bowick
