Melyek a teljesítményelosztó tervezési kihívásai?

A teljesítményosztók az RF (rádiófrekvenciás) és a mikrohullámú rendszerek alapvető alkotóelemei, amelyeket arra használnak, hogy egy bemeneti jelet több kimeneti jelre osszanak fel. Teljesítményelosztók beszállítójaként számos tervezési kihívással találkoztunk utunk során, amelyek megértése elengedhetetlen a nagy teljesítményű termékek szállításához. Ebben a blogban megvizsgálunk néhány jelentős teljesítményelosztó tervezési kihívást.

1. Sávszélességi szempontok

A teljesítményelosztók tervezésének egyik legjelentősebb kihívása a széles sávszélesség elérése. A modern kommunikációs rendszerekben egyre nagyobb az igény az olyan eszközök iránt, amelyek széles frekvenciatartományban képesek működni. A magasabb frekvenciasávokat és szélesebb sávszélességeket használó 5G technológia megjelenésével az energiaelosztóknak támogatniuk kell ezeket a követelményeket.

Például egy több szabványos kommunikációs rendszerben, amelynek több frekvenciasávot, például GSM-et, LTE-t és 5G-t kell lefednie, a teljesítményelosztónak állandó teljesítményt kell fenntartania ezeken a sávokon. Egy keskeny sávú teljesítményosztó jól működhet egy adott frekvenciatartományon belül, de nem felel meg a szélessávú alkalmazások követelményeinek.

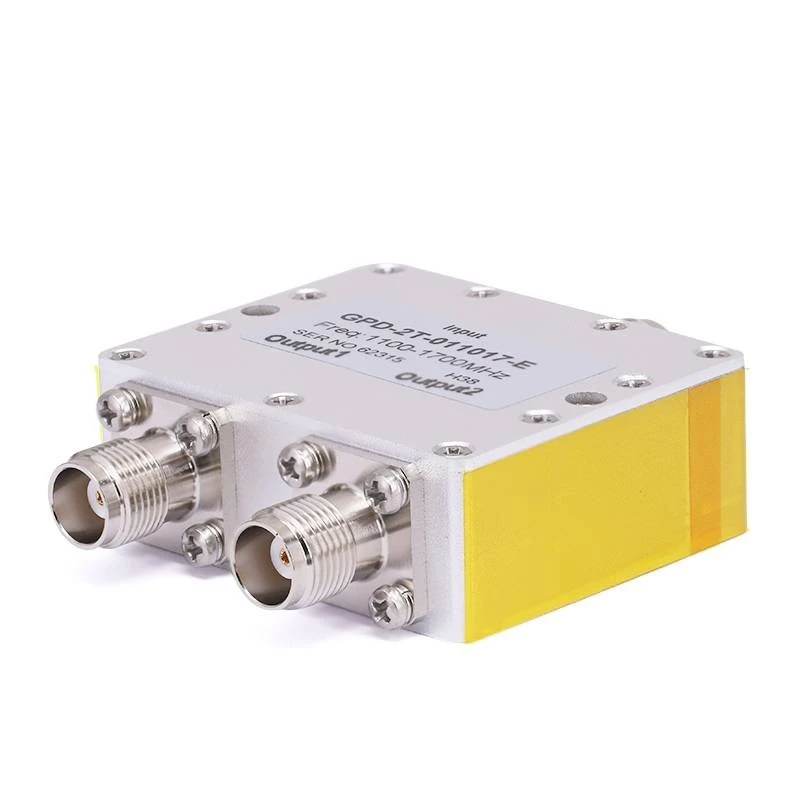

A tervezők gyakran alkalmaznak olyan technikákat, mint a több szakaszos impedanciaillesztő hálózatok a sávszélesség növelésére. Ezek a technikák azonban növelhetik a teljesítményelosztó fizikai méretét, ami nem biztos, hogy alkalmas olyan alkalmazásokhoz, ahol korlátozott a hely. A miénkért2 utas teljesítményelosztók, arra törekszünk, hogy egyensúlyt teremtsünk a sávszélesség és a méret között, fejlett áramköri topológiákat és optimalizált impedanciaillesztést használva, hogy olyan termékeket kínáljunk, amelyek viszonylag széles frekvenciatartományban működnek anélkül, hogy túlzott méretnövekednének.

2. Leválasztás a kimeneti portok között

A teljesítményosztó kimeneti portjai közötti leválasztás egy másik kritikus tervezési kihívás. A kimeneti portokon lévő jelek közötti interferencia elkerülése érdekében nagy szigetelés szükséges. Egy teljesítményosztóban a kimeneti portokon lévő jeleknek függetleneknek kell lenniük egymástól. Ha rossz a szigetelés, az egyik kimeneti porton lévő jel egy másik kimeneti porthoz kapcsolódhat, ami jelromlást okoz, és befolyásolja a rendszer általános teljesítményét.

Az a4 - utas teljesítményelosztók, a nagy szigetelés elérésének kihívása összetettebbé válik a kétutas teljesítményelosztóhoz képest. A kimeneti portok számának növekedésével a portok közötti csatolás valószínűsége is nő. A tervezők olyan technikákat alkalmaznak, mint például ellenállások hozzáadása vagy speciális átviteli vonali struktúrák használata a szigetelés javítására. Ezek a módszerek azonban további veszteségeket is okozhatnak, amelyeket gondosan kell kezelni.

3. Beillesztési veszteség

A beillesztési veszteség a teljesítményveszteség mértéke, amely akkor következik be, amikor egy jel áthalad egy teljesítményosztón. A beillesztési veszteség minimalizálása kulcsfontosságú tervezési cél, mivel ez közvetlenül befolyásolja a rendszer hatékonyságát. A rádiófrekvenciás és mikrohullámú rendszerekben még kismértékű beillesztési veszteség is jelentős hatással lehet az általános teljesítményre, különösen a nagy nyereségű rendszerekben.

A teljesítményosztók behelyezési vesztesége főként a vezetőveszteségekből, a dielektromos veszteségekből és a sugárzási veszteségekből adódik. A vezetőveszteség a teljesítményosztóban használt vezetők ellenállása miatt következik be, míg a dielektromos veszteségeket a dielektromos anyagban lévő energia elnyelése okozza. Sugárzási veszteségek akkor fordulnak elő, amikor a teljesítményosztó energiát sugároz a környező környezetbe.

A beillesztési veszteség csökkentése érdekében teljesítményosztóinkban kiváló minőségű anyagokat használunk, alacsony veszteségű tangenssel. Például a mieink gyártásában16 - utas teljesítményelosztók, kis veszteségű dielektromos laminátumokat és nagy vezetőképességű vezetőket választunk. Ezenkívül optimalizáljuk az áramkör elrendezését, hogy minimalizáljuk az átviteli vezetékek hosszát, ami segít csökkenteni a teljes veszteséget.

4. Fázis és amplitúdó egyensúly

A teljesítményosztók kimeneti portjai közötti fázis- és amplitúdóegyensúly számos alkalmazásban kulcsfontosságú, különösen a fázissoros antennarendszereknél. Fázistömbös antennában az egyes antennaelemekre betáplált jelek fázisát és amplitúdóját pontosan szabályozni kell a kívánt sugárzási mintázat eléréséhez.

A fázis- és amplitúdó-egyensúly elérése kihívást jelent, mert számos tényező befolyásolja, például az alkatrészek tűrése, a hőmérséklet-ingadozások és a gyártási folyamatok. Már a fázis vagy az amplitúdó kismértékű eltérése is jelentős hibákat okozhat az antenna mintázatában.

Ennek a kihívásnak a megoldása érdekében precíz gyártási technikákat alkalmazunk, és szigorú teszteléseket végzünk az áramelosztóinkon. A gyártási folyamat során gondosan ellenőrizzük az átviteli vezetékek méreteit és az alkatrészek értékeit, hogy minimalizáljuk az eltéréseket. A gyártás után minden teljesítményosztót speciális berendezéssel tesztelünk, hogy megbizonyosodjunk arról, hogy a fázis- és amplitúdóegyensúly megfelel az előírt követelményeknek.

5. Teljesítménykezelési kapacitás

Az energiakezelési kapacitás fontos szempont, különösen a nagy teljesítményű RF és mikrohullámú rendszerekben, mint például a radarrendszerek és a nagy teljesítményű kommunikációs adók. A teljesítményosztónak képesnek kell lennie a bemeneti teljesítmény kezelésére anélkül, hogy túlzott felmelegedéstől vagy sérüléstől szenvedne.

A teljesítményosztó teljesítménykezelési kapacitását olyan tényezők korlátozzák, mint az anyag dielektromos áttörési feszültsége, a vezetők áramellátó képessége és a hőelvezetési képesség. Nagy teljesítményű alkalmazásokban az áramelosztó jelentős mennyiségű hőt termelhet, amelyet hatékonyan kell elvezetni az alkatrészek károsodásának elkerülése érdekében.

Teljesítményosztóinkat úgy tervezzük, hogy nagy teljesítményűek legyenek, nagy dielektromos szilárdságú és jó hővezető képességű anyagok felhasználásával. Használhatunk például kerámia szubsztrátokat egyes nagy teljesítményű elosztóinkban, mivel a kerámiának kiváló termikus tulajdonságai vannak, és ellenáll a magas feszültségnek.

6. Miniatürizálás

A kisebb és kompaktabb elektronikus eszközök irányába mutató tendencia miatt a teljesítményosztók miniatürizálása jelentős kihívást jelent. Az olyan alkalmazásokban, mint a mobiltelefonok és a hordható eszközök, rendkívül korlátozott a hely, és a teljesítményelosztóknak a teljesítmény feláldozása nélkül a lehető legkisebbnek kell lenniük.

A hagyományos teljesítményosztó-konstrukciók, mint például a Wilkinson teljesítményosztó, gyakran viszonylag nagy fizikai mérettel rendelkeznek a negyedhullámhosszú távvezetékek használatának köszönhetően. A miniatürizálás elérése érdekében a tervezők olyan technikákat alkalmaznak, mint például az elosztott elemű átviteli vezetékek helyett csomózott elemű komponensek használata. Az összevont elemű teljesítményosztóknak azonban lehetnek korlátai a sávszélesség és a teljesítménykezelési kapacitás tekintetében.

Cégünknél folyamatosan kutatjuk és fejlesztjük az új tervezési módszereket, hogy a miniatürizálást a nagy teljesítmény megőrzése mellett érjük el. Fejlett szimulációs eszközökkel optimalizáljuk az áramkör elrendezését, és kiválasztjuk a legmegfelelőbb alkatrészeket, hogy csökkentsük teljesítményosztóink teljes méretét.

Következtetés

Összefoglalva, a teljesítményelosztó tervezése egy összetett folyamat, amely magában foglalja a különféle kihívások leküzdését. A sávszélesség, az elválasztás, a beillesztési veszteség, a fázis- és amplitúdóegyensúly, a teljesítménykezelési kapacitás és a miniatürizálás néhány olyan fő kihívás, amellyel a tervezők szembesülnek. Teljesítményelosztó-beszállítóként elkötelezettek vagyunk amellett, hogy ezeket a kihívásokat folyamatos kutatás-fejlesztéssel, kiváló minőségű anyagok felhasználásával, valamint fejlett gyártási és tesztelési folyamatok megvalósításával kezeljük.

Ha az áramelosztók piacán dolgozik, és konkrét követelményekkel vagy kihívásokkal néz szembe, örömmel segítünk Önnek. Szakértői csapatunk együttműködik Önnel, hogy megértse igényeit és személyre szabott megoldásokat kínálhasson. Meghívjuk Önt, hogy vegye fel velünk a kapcsolatot további megbeszélés céljából, és kezdje meg a pontos specifikációinak megfelelő beszerzési tárgyalást.

Hivatkozások

• Pozar, DM (2011). Mikrohullámú gépészet. John Wiley & Sons.
• Collin, RE (2001). A mikrohullámú technológia alapjai. McGraw – Hill.
