Miért léteznek 0 db csillapítók?



Számos RF mérnök nem is ismeri a {{0}}} db csillapítókat . első pillantásra a 0DB csillapítóknak, hogy az első pillantásuk szerint a létezésükön kívüli szükségletek, ám a létezésük, az elsődleges funkciójuk, az első pillantásuk szerint nem jelentkeznek. Signal csillapítás . Itt található a fő felhasználásuk részletes bontása:



1. impedancia illesztés
A 0 DB csillapítók egyik legkritikusabb szerepe az impedancia -konzisztencia biztosítása az elektronikus és rádiófrekvenciás (RF) rendszerekben .

Számos elektronikus rendszert (például RF adókat, antennákat és vizsgálati berendezéseket) úgy terveztek, hogy specifikus jellegzetes impedanciákkal (jellemzően 50Ω vagy 75Ω) működjenek . impedancia -eltérések a csatlakoztatott komponensek között, amelyek a jelek integritását lebontják, az energiaátvitel hatékonyságát csökkenthetik, és még az érzékeny berendezéseket is megsérülhetnek, és még érzékeny berendezéseket is károsíthatnak, és még érzékeny berendezéseket is megsérülhetnek. Impedancia (e . g ., 50Ω) a bemeneti és kimeneti portjaikon . Ha nem megfelelő komponensek közé helyezik, "áthidalják" az impedancia -rést, minimalizálják a reflexiókat és biztosítsák a hatékonyabb átvitelt a jel amplitúdójának megváltoztatása nélkül.



2. mechanikus/interfész adaptáció

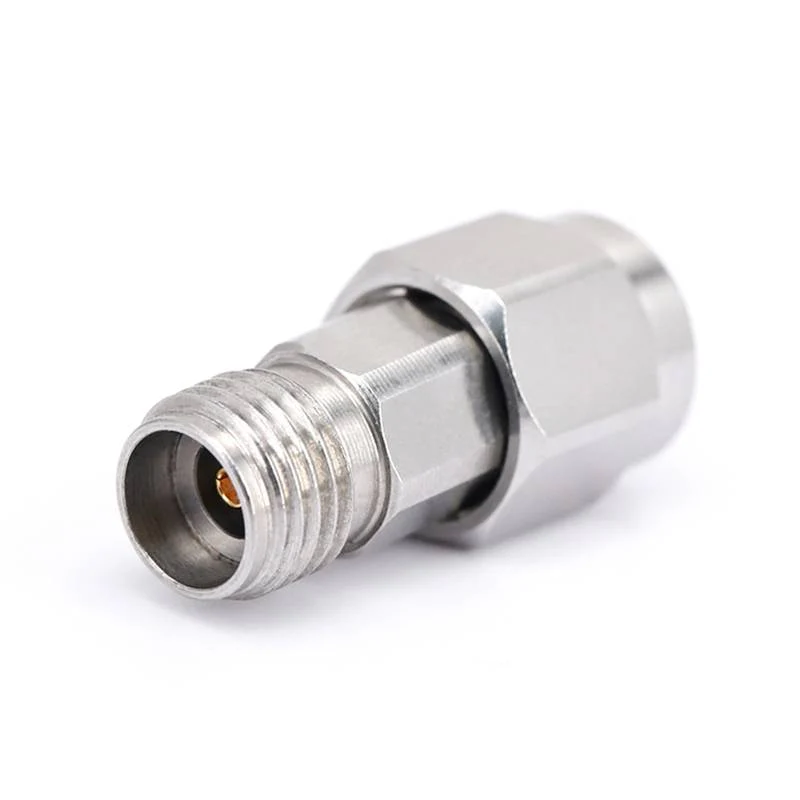

Komplex rendszerekben az alkatrészek gyakran különféle csatlakozókat (például SMA, N-típusú, BNC) vagy fizikai formákat használnak . 0 dB-csillapítókat gyakran adapterekként használnak ezen inkompatibilitások megoldására .



3. Kalibrációs és tesztelési referencia
Az RF, a mikrohullámú és az optikai tesztelés során a pontosság döntő jelentőségű . 0 DB csillapítók értékes kalibrációs eszközként és referenciapontként szolgálnak: "ismert szabványként" működnek a . tesztkészletekben.



4. A jelút konzisztenciája
Azokban a rendszerekben, ahol a csillapítási követelmények dinamikusan megváltoznak (például kommunikációs hálózatok vagy radarrendszerek), a 0 DB csillapítók fenntarthatják a mechanikai és elektromos egységességet a jelláncban:



Például, egy rendszer válthat egy 5 dB-os csillapító (az erős jelek csökkentése érdekében) és a gyenge jelek kezelésének) használatával történő váltás között. . A 0 db csillapító beillesztése, ha nincs szükség, akkor a magasabb szintű, ha a jelzőhálózatot használják, akkor a jelzés, ha a magasabb érték, akkor a jelző út pontosan ugyanaz, mint egy magasabb érték, ha a jelzés nem használja a jelzést, akkor a jelzés, hogy a jelzés pontosan megegyezik, akkor a jelzés pontosan megegyezik, ha egy magasabb szintű ellenőrzés van-e, és az elektromágneses jellemzők, és az elektromagnikus tulajdonságok maradjanak, és az elektromagnikus jellemzők, és az elektromagnikus jellemzők, és az elektromagnikus tulajdonságok maradnak. A jelfázis, késleltetés vagy impedancia változásai, amelyek zavarhatják a rendszer teljesítményét .



5. elszigeteltség és védelem
Although they do not reduce signal amplitude, 0 dB attenuators are usually integrated with design features that provide electrical isolation or protection: they can buffer sensitive components (such as receivers) from voltage spikes or reflections generated by downstream devices (such as transmitters). Their internal circuitry (e.g., resistive hálózatok) tompíthatják a tranziens jeleket, vagy megakadályozhatják, hogy a káros fordított teljesítmény károsodjon az upstream berendezések . magas frekvenciájú rendszerekben, még csillapítás nélkül is csökkenthetik a „áthallást” a . jelút különböző metszeteinek elkülönítésével.



Alkalmazási példák

RF kommunikációs rendszerek: A 0 DB csillapító egy adó -vevő és egy antenna között biztosítja az 50Ω impedancia illesztését, maximalizálva az energiaátvitelt .

Tesztlaboratóriumok: A 0 db csillapítót (SMA-BNC) egy jelgenerátor és egy oszcilloszkóp csatlakoztatására használják, mind interfész adapterként, mind pedig a. kalibrációs referenciaként szolgálva.

Műsorszolgáltatás: Video rendszerekben 75Ω 0 DB A csillapítók egyeztetik a koaxiális kábeleket az erősítőkkel, megakadályozva a jel tükröződéseit, amelyek szellemeket vagy torzulást okoznak .



Összegezve: a 0 db csillapítók nem "haszontalanok"-sokoldalú alkotóelemek, amelyek megoldják az impedanciával, a csatlakozással, a kalibrálással és a rendszer stabilitásával kapcsolatos kulcsfontosságú műszaki kihívásokat, és értékük messze túlmutat a jel-csillapításon túl maga. .
