Minden az SMA csatlakozókról



Az SMA-csatlakozó egy széles körben használt RF koaxiális csatlakozó, amely híres nagy teljesítményéről és sokoldalúságáról . A Bendix Scintilla fejlesztette ki az 1950-es években, és az „SMA” név az A... iparági részvételi körében a nagyfrekvenciás környezetben való részvételre törekszik, így egy.}}}}}}.. jelek .



1. Az SMA -csatlakozók fő jellemzői

MÉRET: Az SMA csatlakozók kompakt szerkezetűek, külső vezeték átmérője 0 . 141 hüvelyk, ami korlátozott helyű alkalmazásokhoz alkalmas.

Frekvenciatartomány: Általában akár 18 GHz-ig is működnek, bár néhány nagy teljesítményű verzió elérheti a 26. 5 GHz-t, vagy még magasabb.

Impedancia: A legtöbb SMA -csatlakozó 50 ohm, ami az RF és a mikrohullámú rendszerek standard konfigurációja .

Csatlakozási mechanizmus: elfogadja a menetes tengelykapcsoló -kialakítást 1/4 hüvelykes, 36 szál/hüvelyk UNC szálakkal, biztosítva egy szilárd és stabil kapcsolatot az erős rezgésállósággal .

SMA anyagok és felszíni kezelési folyamatok

A héj általában sárgarézből és rozsdamentes acélból készül, és bevonható (például nikkel, arany), hogy javítsa a korrózióállóságot és a vezetőképességet .

A középső vezető lehet réz-, sárgaréz vagy berillium-réz, aranyozott felülettel, hogy elérje az optimális jelátvitelt .

A feszültség állóhullám-aránya (VSWR): A kiváló minőségű SMA-csatlakozók alacsony VSWR-vel rendelkeznek (jellemzően 1 . 2: 1 12 GHz alatt), ami hatékony jelátvitelt, minimális reflexióval.



2. SMA -csatlakozók típusai

Az SMA csatlakozók különféle konfigurációkban vannak, amelyek megfelelnek a különböző alkalmazásoknak:

A porttípusok szerint fel lehet osztani a következőket: standard port SMA, Quick-Connect SMA és fordított polaritás SMA .

A strukturális stílusok szerint ezek egyenes és jobb oldali típusú . egyenes és jobb oldali típusú típusokra oszthatók, míg a jobb oldali típusú típusok szűk terekhez alkalmasak . A 90- fokú hajlító kialakítás a kábel feszültségét csökkentheti .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

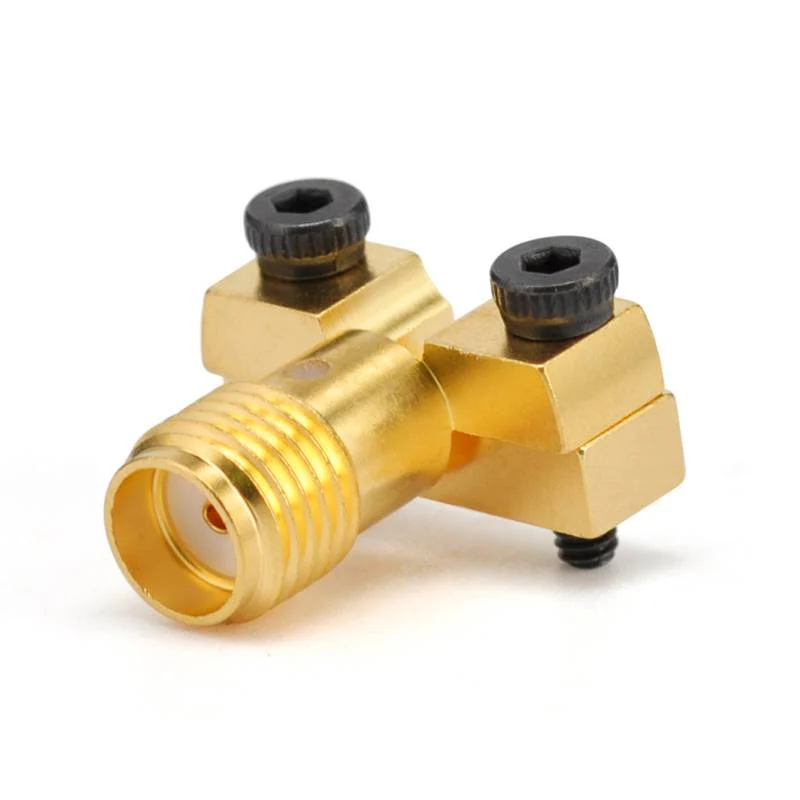

A telepítési módszerek szerint azokat a .}}}}}}}}}}}} 2- lyuk karimákkal, 4- lyukakkal és kerek karimákkal, valamint kerek karimákkal, valamint a kerek karimákkal {{{{.}} lyukarimákkal tervezték.



3. Az SMA általános felhasználása

A telekommunikációs mezőben az SMA csatlakozókat széles körben használják a mobiltelefon -alapállomásokban, műholdas rendszerekben és vezeték nélküli kommunikációs berendezésekben .

A tesztberendezésekben olyan eszközöket használják, mint az oszcilloszkópok, a hálózati elemzők és a jelgenerátorok .

Az antennarendszerekben az SMA -csatlakozókat gyakran használják az antennák vezeték nélküli rendszerekben való csatlakoztatására .

Az RF áramkörökben sok RF eszközben megtalálhatók, például erősítők, szűrők és keverők .

Jegyzet



4. Teljesítménykezelő kapacitás:

Noha az SMA csatlakozók alacsony teljesítményű és közepes teljesítményű RF rendszerekhez alkalmasak, előfordulhat, hogy nem alkalmasak nagy teljesítményű alkalmazásokra . nagyobb teljesítményű forgatókönyvekhez, más csatlakozók, például N-Type vagy 7/{6}} típus megfelelőbb lehet {.}

Mechanikus tartósság: Néhány nagyobb csatlakozóhoz képest az SMA csatlakozók viszonylag törékenyek, különösen a PIN -kód igazítás és a mechanikai stressz elleni . Ezért extra gondozást kell venni a kezelés és a telepítés során .



Kompatibilitás: Az SMA -csatlakozók kiválasztásakor ügyeljen arra, hogy a férfi és a női csatlakozók a szálméret és az impedancia szempontjából egyeznek, hogy biztosítsák a jó csatlakozást ..
